TFT absenken

Als reinen Standfuß wirst du sowas wahrscheinlich nicht finden. Aber schau dir mal die Lösungen von Ergotron an:

Ich kann mir gut vorstellen, daß es soetwas noch nicht gibt. Ich kannte früher mal jemanden, der eine eigene Schlosserei hatte. Der hätte Dir soetwas, auf Wunsch aus Edelstahl, gebaut.

Ich hätte schon Ideen, wie man soetwas bauen könnte... Aber das würde vermutlich alles andere als billig.

Das Problem an Deiner ersten Skizze ist konstruktionsbedingt, daß man das Display weiter herausziehen können soll (60cm) als es in der niedrigsten Stufe vom Boden entfernt ist. Ein starrer "arm", wie Du ihn aus LEGO gebaut hast, wäre dann nämlich schon mindestens 8cm aus dem Standfuß heraus.

Entweder müsste der Standfuß etwas anders aussehen oder aber das ganze Gerät müsste die Maximalhöhe haben. Dann würdest Du sozusagen nur noch das Display an der Vorderseite rauf und runterschieben. Allerdings hätte das den Vorteil, daß Du das Display sogar bis in Bodenhöhe runterlassen könntest und auch beliebig schwere Displays daran befestigen könntest...

Wieviel willst Du da überhaupt investieren? Vielleicht sollte ich mal den Schlosser fragen, ob er soetwas bauen könnte und wenn ja, wieviel der Spaß kostet.

Zu Deiner Skizze:

Wenn Du 50mm Vierkantrohr anständig schweißt, dann brauchst Du GARANTIERT keine "Sicherung" mehr. Zumindest nicht, solange der Monitor keine 500kg wiegt. Eine halbwegs vernünftige Scheißnaht hält. Du mußt ja auch bedenken, daß nicht nur an den Außenkanten geschweißt wird, sondern auch "unten" und "oben". Das rot eingezeichnete U könnte also ehr eine art optische Aufwertung werden. Zusätzliche Stabilität ist da nicht nötig.

Das entscheidende wird wohl ehr sein, daß eine vernünftige Mechanik eingebaut wird, wie das ganze an seiner Stelle hält. Wenn Dir dafür eine einfache Rändelschraube im Standfuß reicht, dann ist das bestimmt die einfachste und platzsparenste Lösung.
Der größte Nachteil ist wohl die Handhabung. Wenn Du die Schraube löst und nicht aufpasst, dann knallt der ganze Arm, der bestimmt nicht sondernlich leicht sein wird, herunter. Das kann das Display zerstören oder den Bedienenden sogar verletzen.
Oder, wenn Du es noch festhälst, kannst Du Dir recht übel was einklemmen. Zudem würde die Schraube, falls Du es lackieren würdest, das innere Rohr unschön verkratzen.

Damit es sanfter "gleitet", könnte man folgendes machen:
- in gleichmäßigem Abstand Schlitze in das innere Standrohr an der Rückseite fräsen.
- am oberen Ende des Standrohres ein Zahnrad an einer Achse, die nach hinten ausgelagert ist, befestigen.
- an dieser Achse eine hinreichend starke Feder befestigen, die lang genug ist und genügend Kraft dem Arm + Monitor entgegenwirken lässt. (Solch eine spiralförmige Bandfeder: (Bild per Google gefunden))

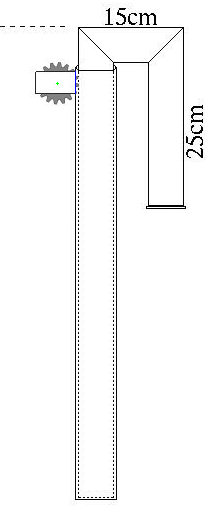

Bin kein Künstler, aber das Prinzip sollte in der angehängten Skizze klar werden, wenn Du Dir noch die Feder dazu vorstellst.
Blau ist mal wieder eine Schweißnaht, grün die ungefähre lage der Achse. An der rechten Seite habe ich die Zähne vom Zahnrad extra sichtbar gelassen, damit man sieht, daß diese bin in das innere Vierkantrohr reichen.

Zusätzlich könnte man dann an der Achse oder dem Zahnrad einen Blockiermechanismus anbringen, der das Display auf seiner Höhe hält. Dadurch verkratzt nichts, es wird nur unwesentlich größer und der Aufwand sollte im Rahmen bleiben.

re: ghostrider & john

*gg* Wenn dieses Teil wirklich jemals realisiert werden sollte, wollen wir hier Photos sehen.

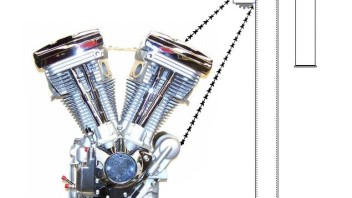

p.s.: Anbei noch ein kleiner Verbesserungsvorschlag bezüg. Höhenverstellung von meiner Seite - passend zu Vollstahl & Zahnrad.

Gruß von der Bikerfront!

Na, Vierkantrohr mit INNENDURCHMESSER >50mm. So ab 51mm sollte es doch passen, wenn das andere gerade ist.

--------------

Edit:
@Wurtdieb:

*lachweg* ...

"Bringste mal den Monitor in den 4. Stock?"
"Jo, moment..." *wroooooooooooom!"
"Nu isser im 4... direkt durch die Decke."
