Messungen vor Kalibration und Profilierung
Dynamische Regelungen werden, sofern möglich, vor den nachfolgenden Tests deaktiviert.

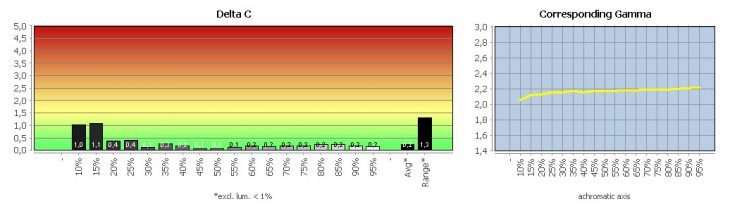

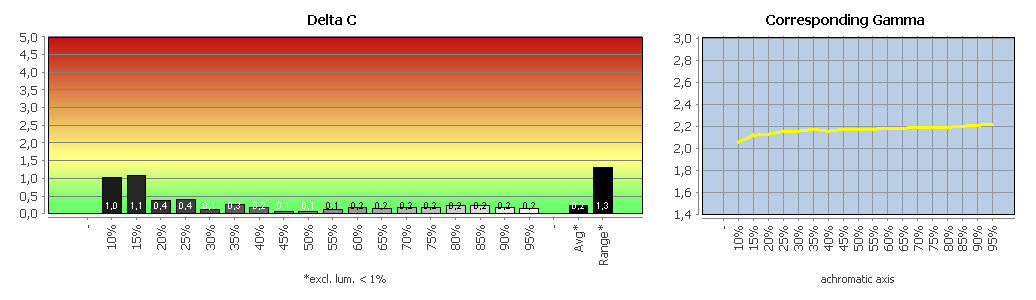

Bildmodus: Custom (Werkseinstellung)
Der Eizo CS270 überzeugt schon in der Werkeinstellung durch seine gute Graubalance. Alle von uns erfassten Parameter korrelieren – bis auf leichte Abweichungen der Tonwertkurve in den Tiefen – hinreichend mit den jeweiligen Einstellungen im OSD.
Bildmodus sRGB im Vergleich mit sRGB

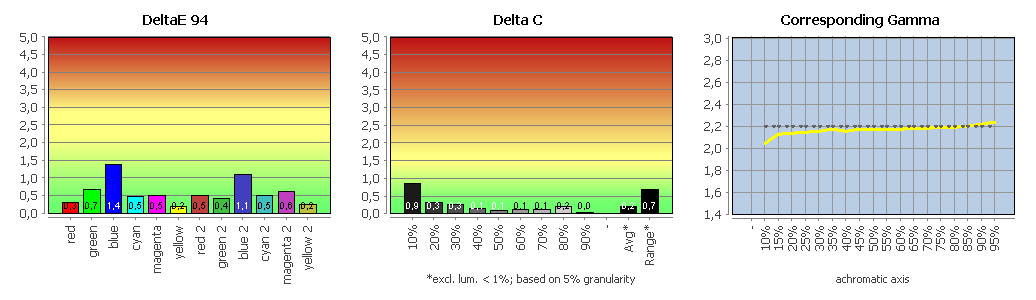

Bildmodus AdobeRGB im Vergleich mit AdobeRGB
Geringe Abweichungen in den bunten Farben zeugen von präzisen Farbraumtransformationen. Entsprechende Inhalte können damit bereits ohne weitere Maßnahmen sehr ansprechend auch in nicht farbmanagementfähigen Anwendungen wiedergegeben werden. Die Graubalance ist nach wie vor einwandfrei.
Messungen nach Kalibration und Profilierung
Für die nachfolgenden Messungen wurde der Eizo CS270 aus Color Navigator heraus hardwarekalibriert (Priority: Standard; dazu mehr im Abschnitt Color Navigator) und profiliert. Die angestrebte Helligkeit lag bei 140 cd/m².
Als Weißpunkt wurde D65 gewählt. Beides stellt keine allgemeingültige Empfehlung dar. Das gilt auch für die Wahl der Tonwertkurve, zumal die aktuelle Charakteristik im Rahmen des Farbmanagement ohnehin berücksichtigt wird.
Profilvalidierung
Der Eizo CS270 zeigt keine auffälligen Drifts oder unschönen Nichtlinearitäten. Das Matrix-Profil beschreibt seinen Zustand sehr exakt. Eine Wiederholung der Profilvalidierung nach 24 Stunden ergibt keine signifikant erhöhten Abweichungen. Alle Kalibrationsziele wurden erreicht. Die Graubalance ist gut.

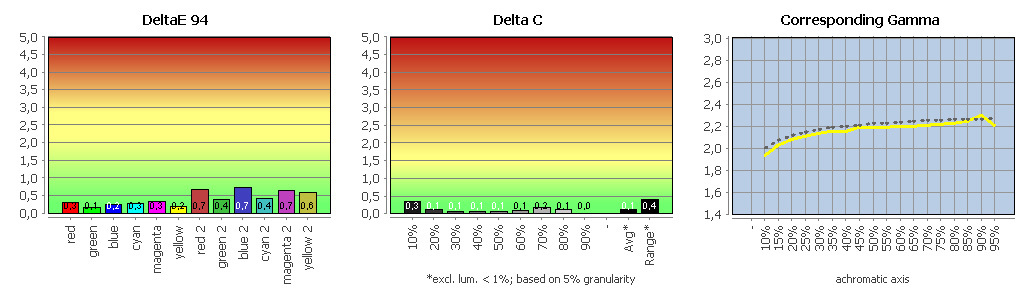

Vergleich mit sRGB (farbtransformiert)

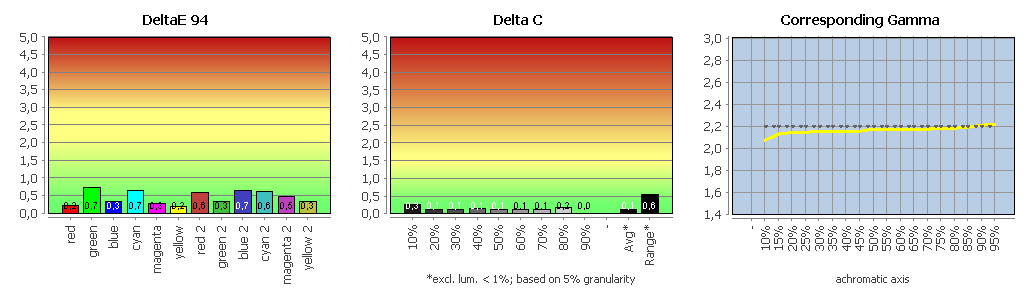

Vergleich mit AdobeRGB (farbtransformiert)

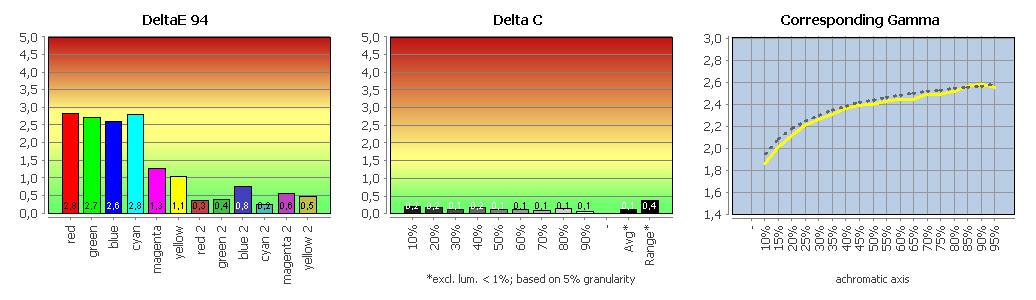

Vergleich mit ECI-RGB v2 (farbtransformiert)
Unser CMM berücksichtigt Arbeitsfarbraum- und Bildschirmprofil und führt auf dieser Basis die notwendigen Farbraumtransformationen mit farbmetrischem Rendering-Intent durch. Das gelingt für den Eizo CS270 einwandfrei.
In sRGB und AdobeRGB treten aufgrund seines großen Farbumfangs faktisch keine Out-of-Gamut-Farben auf. Einige gesättigte Tonwerte in ECI-RGB v2 können dagegen nur näherungsweise durch eine Abbildung auf die Farbraumgrenze dargestellt werden. Damit steigt auch die Gefahr von
Tonwertabrissen in diesen Bereichen.

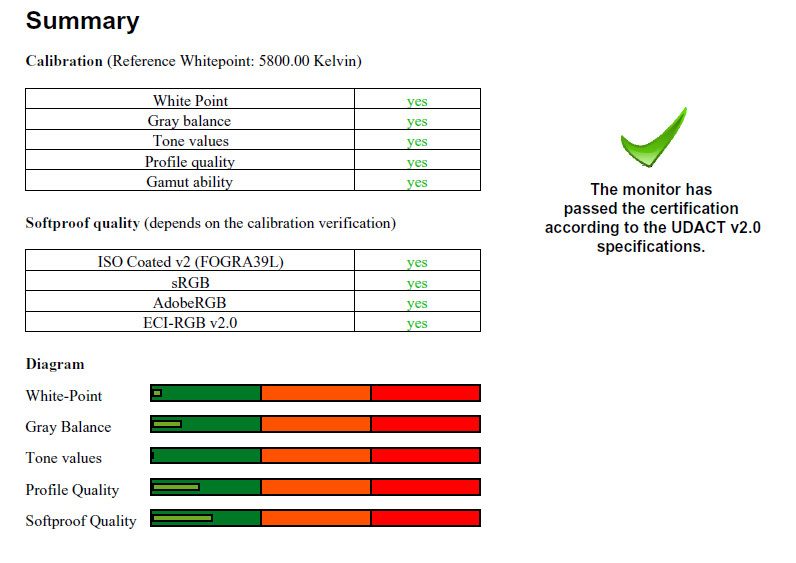

UDACT („UGRA-Test“)
Vor dem Test haben wir den Bildschirm auf folgende Zielwerte kalibriert, die den Empfehlungen der UGRA für Softproofing-Aufgaben entsprechen (alternativ: L*-Gradation):
| Helligkeit | Weißpunkt (CCT) | Weißpunkt (XYZ) norm.) | Gradation | |
| Ziel | 140 cd/m² | 5800K | 95.37 100.00 97.39 | Gamma 1.8 |
Im Rahmen des Zertifizierungsprozesses wird unter anderem der Ugra/ Fogra Medienkeil CMYK auf Basis der ausgewählten Druckbedingung vermessen. Der Eizo CS270 hält allen Anforderungen problemlos stand.
Color Navigator 6
Hardwarekalibration

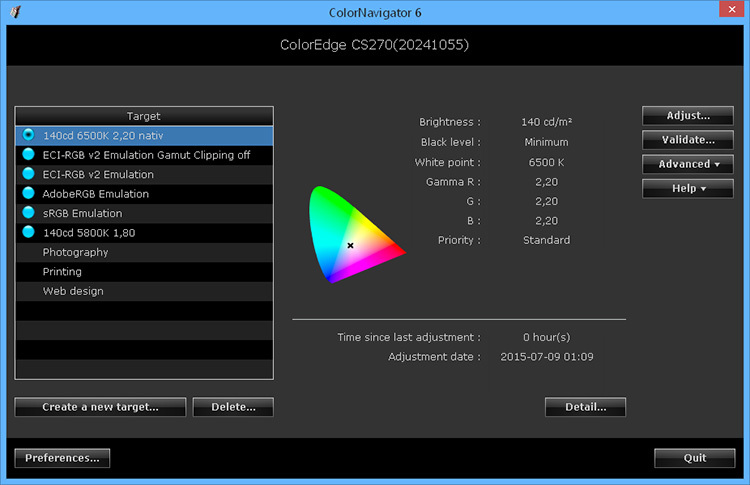

Color Navigator wurde von Eizo konsequent zu einem mächtigen Kalibrationswerkzeug weiterentwickelt, ohne die Bedienbarkeit zu beeinträchtigen. Der Benutzer definiert zunächst ein Ziel und stößt dann die Kalibration an. Zwischen bereits kalibrierten Zielen kann später einfach per Mausklick gewechselt werden. Die flexible Farbraumemulation ist in diesen Ablauf voll eingebunden, auch wenn sie im Vergleich zu Monitoren aus der CG-Reihe etwas abgespeckt wurde.
Wir beschreiben nachfolgend kurz den Ablauf für das Anlegen eines neuen Ziels mit manueller Eingabe der Daten. Alternativ können bereits vorhandene Ziele verändert oder farbmetrische Daten aus ICC-Profilen ausgelesen werden.

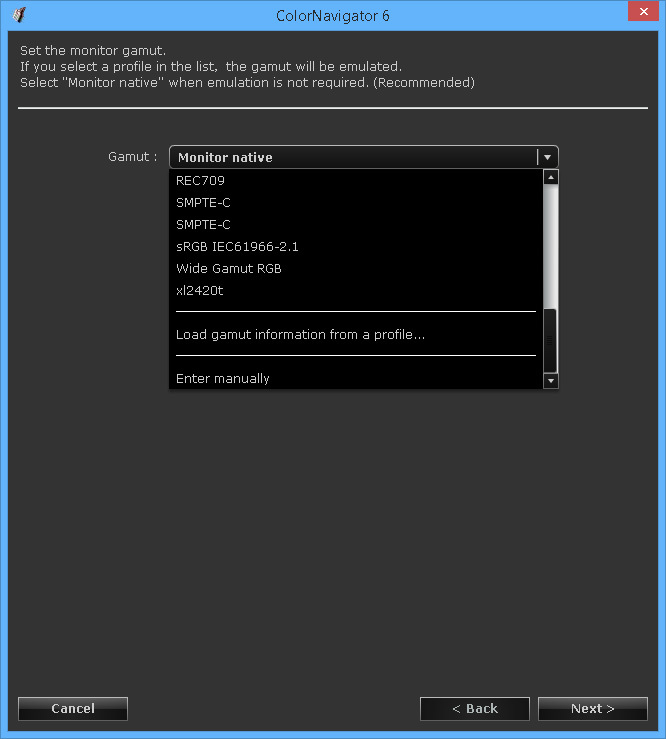

1. Farbumfang: In einem farbmanagementfähigen Workflow wird man meist auf Basis des nativen Monitorfarbraums arbeiten wollen. Das maximiert die Flexibilität. Alternativ können die farbmetrischen Daten der Primärfarben aus einem ICC-Profil oder durch Vorgabe der xy-Normfarbwertanteile festgelegt werden.

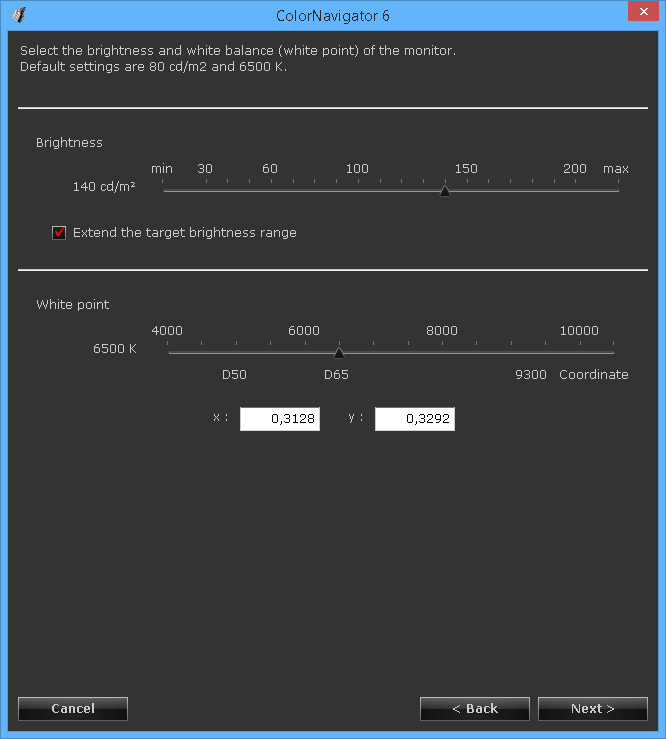

2. Leuchtdichte und Weißpunkt: Der Benutzer kann zwischen verschiedenen Voreinstellungen in Kelvin und der individuellen Definition in xy-Normfarbwertanteilen wählen.

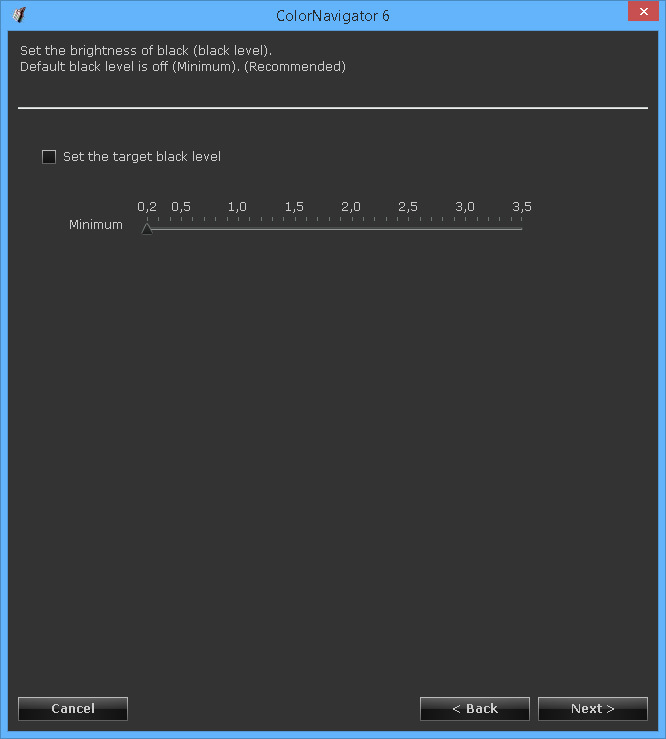

3. Schwarzpegel: Der Schwarzpegel kann auf Wunsch definiert angehoben werden.

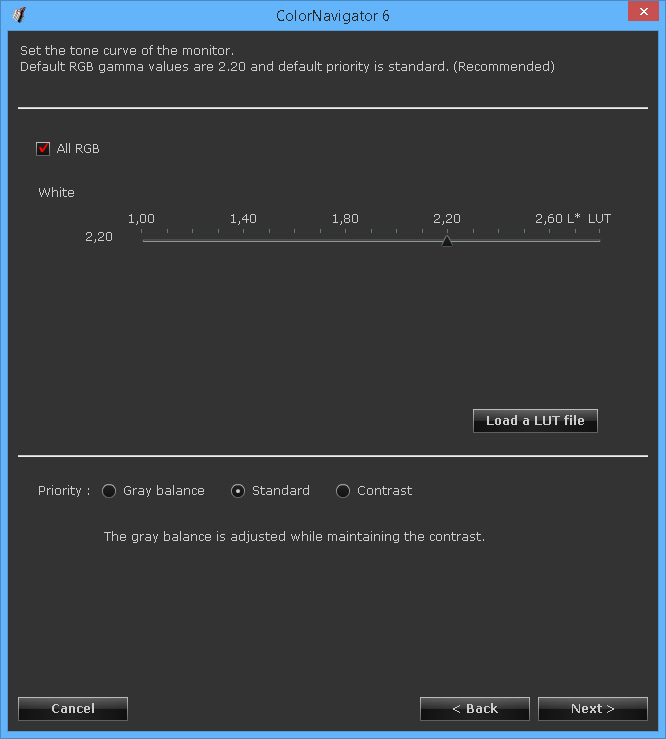

4. Tonwertkurve und Graubalance: Für die Kalibration stehen zunächst Gamma-Tonwertkurven (1.0 – 2.6) und die L*-Charakteristik zur Verfügung. Obwohl über das OSD inzwischen eine Auswahl der sRGB-Tonwertkurve möglich ist, verzichtet Color Navigator auf diese Option. Individuelle Tonwertkurven können aber durch die Vorgabe eines geeigneten ICC-Profils – alle notwendigen Parameter können dennoch flexibel angepasst werden – oder das Laden einer Textdatei (CSV) mit entsprechenden Zuordnungen definiert werden.
Die Auswahlmöglichkeiten unter Priority steuern den Kalibrationsvorgang in Bezug auf die Grauachse. Mit der Einstellung Contrast bleibt sie unverändert. Standard optimiert Graubalance und Tonwertkurve, hebt den Schwarzpegel aber nicht an. Durch eine Entscheidung für Gray balance wird die maximal mögliche Neutralität erreicht. Das bedingt die Anhebung des Schwarzpegels, um Farbstiche auch in den absoluten Tiefen zu vermeiden.

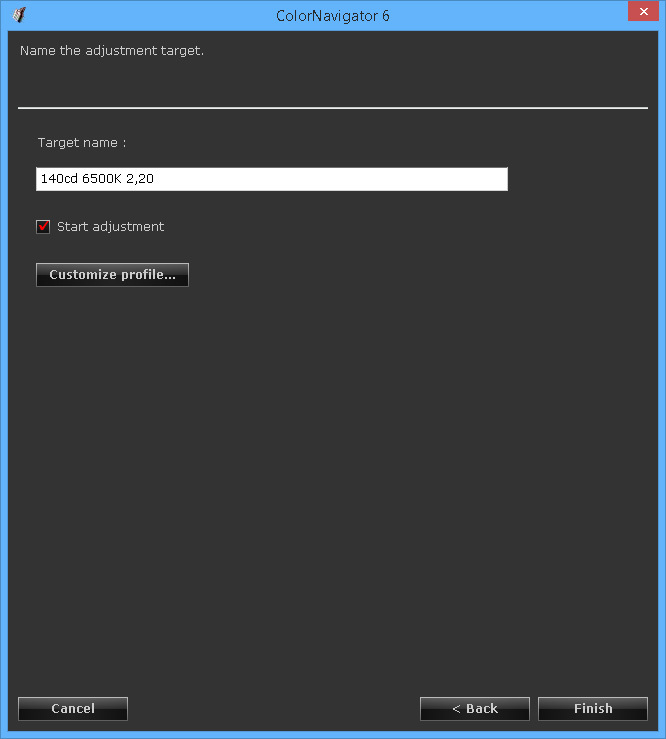

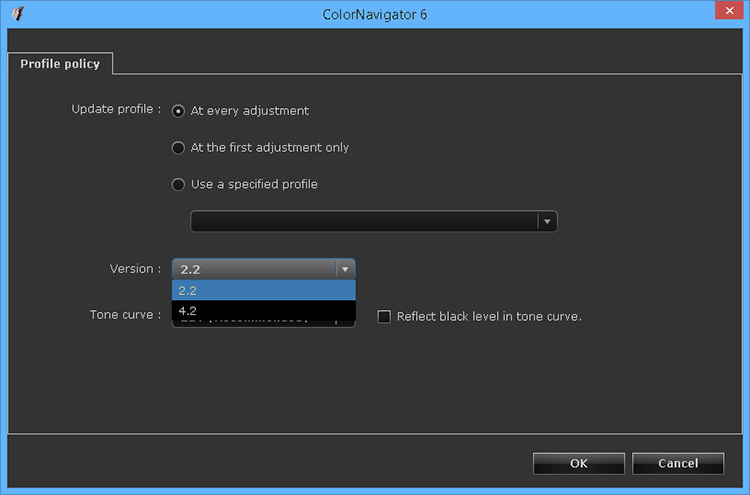

5. Targetname und -typ: Abschließend wird ein Name für das Kalibrationsziel vergeben. ICC-Profile können als v2- oder v4-Typ gespeichert werden.
LUT-Profile werden nicht generiert (nur shaper/matrix). Angesichts der ausgezeichneten Linearität ist das verschmerzbar, zumal die Charakterisierung optional den tatsächlichen Schwarzwert des Monitors widerspiegelt.
6. Das Ziel wird nun mit einem der zur Verfügung stehenden Messgeräte kalibriert. Dem schließt sich die Profilierung an.
