Ausmessung und Kalibration
Wir haben im Folgenden den HP 2710m vor und nach Kalibration und Profilierung umfangreich vermessen und die Ergebnisse ausgewertet. Die Ergebnisse sind insbesondere für die elektronische Bildverarbeitung interessant. Für den Office-Betrieb und Spiele ist zumindest eine ausreichende Neutralität des Bildschirms wichtig. Die Messungen werden in einer eigenen Software ausgewertet. Das ermöglicht exakte und detaillierte Aussagen zum vorliegenden Testgerät.
Farbraumvergleich in Lab (D50)
Zunächst haben wir ermittelt, wie gut der HP 2710m verschiedene Farbräume abdeckt. Als Referenz nutzen wir die Arbeitsfarbräume sRGB, AdobeRGB und ECI-RGB 2.0. Zusätzlich haben wir mit dem „ISOcoated_v2_eci.icc“-Profil verglichen. Es basiert auf den FOGRA39 Charakterisierungsdaten und repräsentiert die Standard-Druckbedingungen für den Offset-Druck auf bestimmten Papiertypen. Hier können die exakten Bedingungen nachgelesen werden.
sRGB ist gewissermaßen der kleinste gemeinsame Nenner für das Zusammenspiel verschiedener Eingabe und Ausgabegeräte im Consumerbereich. Zum Funktionieren dieser „sRGB-Kette“ ohne Farbmanagement sollten allerdings alle beteiligten Komponenten die Spezifikationen möglichst exakt erfüllen, oder selbständig geeignete Transformationen durchführen. Für einen modernen Tintenstrahldrucker, der i.d.R. einen deutlich größeren Farbraum abdecken kann, bedeutet dies, dass treiberseitige Umrechnungen vorgenommen werden müssen. Ein Bildschirm mit erweitertem Farbraum muss einen brauchbaren sRGB-Modus besitzen.
3D-Farbraumvergleich

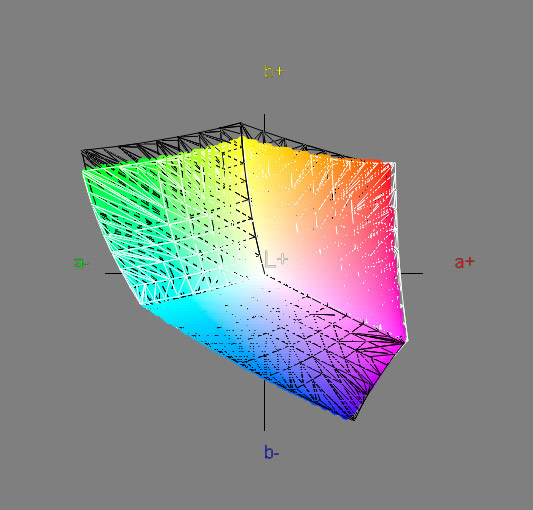

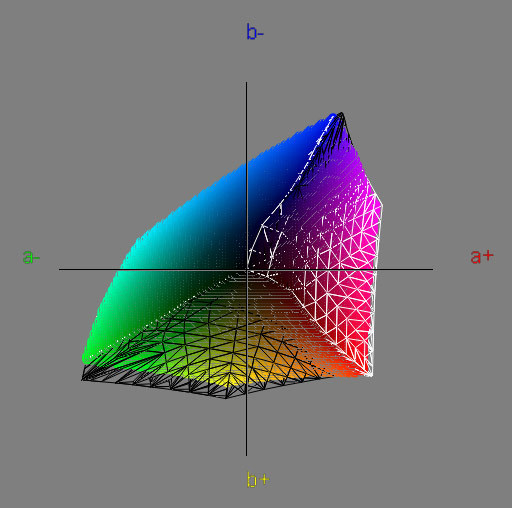

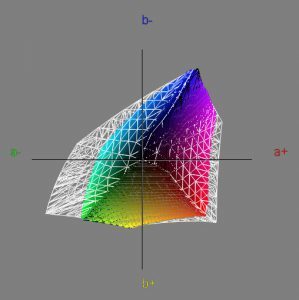

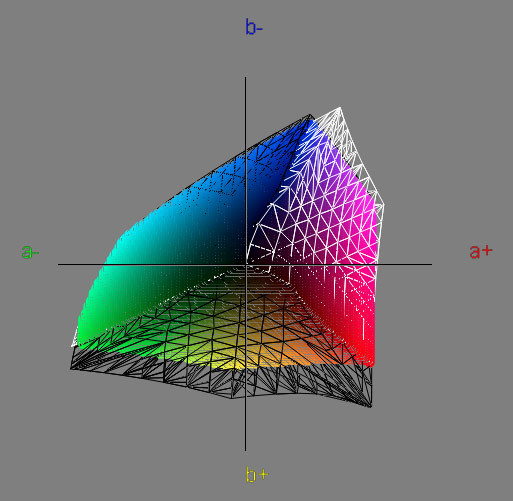

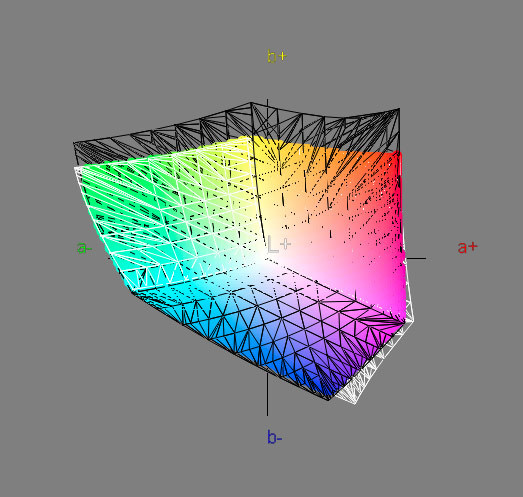

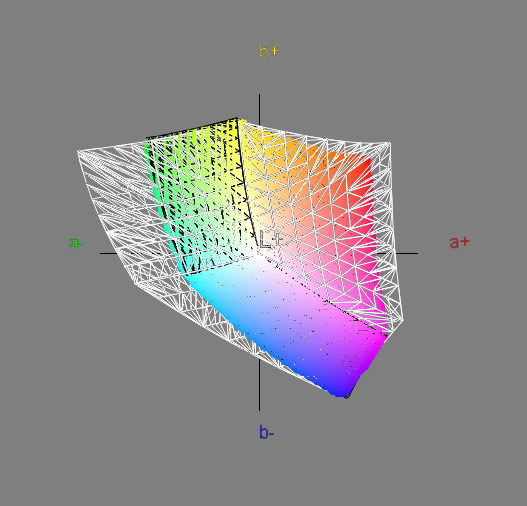

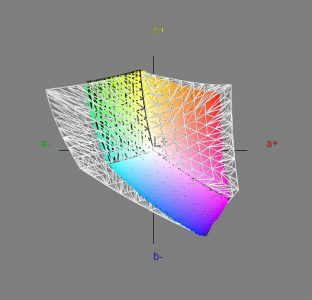

Erläuterung der 3D Ansichten: Das schwarze Netz stellt den jeweiligen Referenz-Farbraum dar, das weiße den Monitorfarbraum. Die tatsächliche Schnittmenge beider Farbräume macht der bunte Würfel kenntlich. Der Monitorfarbraum kann den Referenzfarbraum dann nicht mehr vollständig darstellen, wenn das schwarze Netz aus dem Würfel herausragt. Falls der Monitorfarbraum größer ist als der jeweilige Standardfarbraum, so ragt das weiße Netz aus dem Würfel heraus.
Die Farbraumansicht wurde anhand des während der Profilierung erstellten ICC-Matrix-Profils mit dem Programm ICC3D generiert. Es berechnet für die Aufbereitung eine Vielzahl von Stützstellen aus den vorhandenen Parametern. Durch die Kalibration auf den für den jeweiligen Arbeitsfarbraum empfohlenen Weißpunkt, der aber keine zwingende Vorgabe darstellt, wird der Farbraum gegenüber der Werkseinstellung etwas eingeschränkt bzw. verändert (umso stärker, je weiter die Intensität der Farbkanäle reduziert werden musste).
Die Abweichungen zu den im UGRA-Test ermittelten Abdeckungen kommen dadurch zustande, dass die dort vermessenen Tonwerte im Hinblick auf ein maximales DeltaE (originäre Definition von 1976) von 5 ausgewertet werden. Eine hier ermittelte Abdeckung von 100 Prozent führt daher nicht zwangsläufig zu einer vollständigen Abdeckung des angegebenen Referenzfarbraumes.

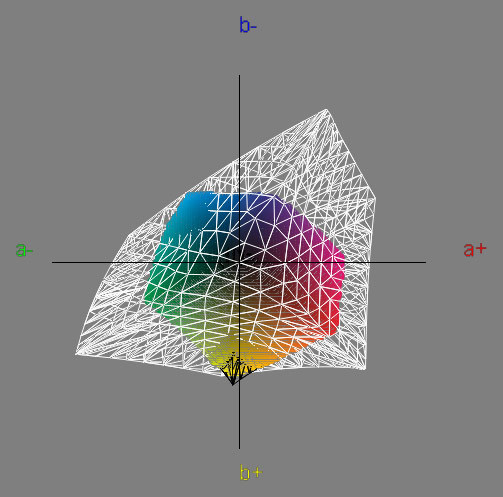

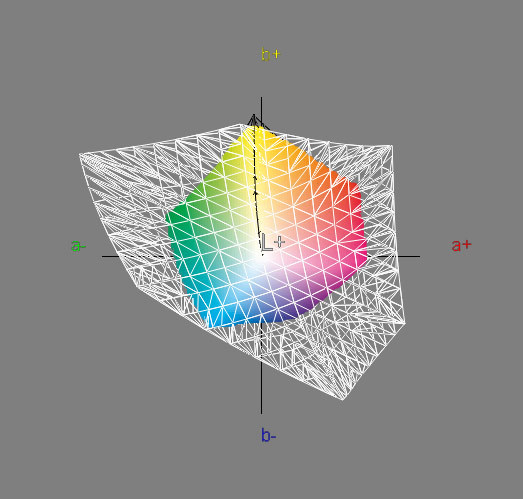

ISOcoated (FOGRA39): 99,5 % Abdeckung
Die Abdeckung der Farbräume ISOCoated und sRGB gelingt dem HP 2710m recht gut. Auch eine 92 prozentige Abdeckung des AdobeRGB Farbraums ist noch ganz ordentlich. Mit dem ECI-RGB 2.0 Farbraum ist der HP 2710m allerdings überfordert und erreicht nur 82 Prozent. Wie wir in späterer Folge noch feststellen werden liefert der HP 2710m trotz geringerer Farbraumabdeckung, nach Profilierung auf die Vorgaben von AdobeRGB, das beste Ergebnis.
deltaE Abweichung
Erläuterung der deltaE Abweichung: Die Abweichung der Bunttöne wird von uns in DeltaE 94 angegeben. Sie erweitert die originäre CIELAB-Formel von 1976 um Korrekturfaktoren, mit denen die Farbsättigung der Farbproben berücksichtigt wird. Wir nutzen hierbei die in der grafischen Industrie verwendeten Faktoren. Für neutralgraue Farbproben würden beide Formeln ein identisches Ergebnis liefern. Je gesättigter die Farbproben sind, umso geringer fällt der Farbstand in DeltaE 94 gegenüber der ersten Definition aus. Die vollständige Gleichabständigkeit wird aber auch mit der neueren Formel nicht erreicht.
Eine generelle Empfehlung für den empfohlenen Abweichungsbereich ist daher schwierig. Bei einem DeltaE von 1 kann man, außer bei sehr wenig gesättigten Farbproben, meist keinen Farbunterschied mehr im direkten Vergleich wahrnehmen. Über einem DeltaE von 5 muss man i.d.R. von einer starken Abweichung sprechen. Wir messen verschiedene Bunttöne (Primär- und Sekundärfarben, sowie einige Tertiärfarben). Sekundär- und insbesondere Tertärfarben liefern gute Hinweise in Bezug auf die Linearität des Bildschirms. Im Vergleich zu sRGB kommt es bei Bildschirmen mit erweitertem Farbraum naturgemäß zu teils erheblichen Abweichungen gegenüber der sRGB-Referenz. Interessanter ist hingegen eine möglichst neutrale Grauachse bereits in der Werkseinstellung (siehe den nächsten Abschnitt).
Für den Weißpunkt geben wir in der jeweils vorangestellten Tabelle die DeltaE-Abweichung zum Zielweißpunkt an. Im unkalibrierten Zustand kann es hier durchaus zu größeren Abweichungen kommen. Das ist zunächst meist unproblematisch. Es handelt sich bei der Zielvorgabe um eine reine (und selten ideal passende) Empfehlung. Der Abstand des Weißpunktes zur Blackbodykurve sollte aber bereits jetzt möglichst gering sein. Das kann mit der zweiten Angabe überprüft werden, die ein DeltaE von 3 nicht überschreiten sollte (zur Wahrnehmungsschwelle siehe den nächsten Abschnitt zum deltaC). Im kalibrierten Zustand müssen beide Werte deutlich niedriger ausfallen. Unsere Zielweißpunkte (D50 und D65) liegen nur wenig von der Blackbodykurve versetzt.
Erläuterung der deltaC Abweichung: Die Neutralität der Grauachse überprüfen wir mit der Messung von Graustufen zwischen 10% und 90%, die wir in Bezug zum tatsächlichen Weißpunkt setzen. Das DeltaC gibt die Buntheitsdifferenz an und entspricht, bei Unbuntfarben als Referenz, dem DeltaE ohne Helligkeitsanteil. Um unschöne Schwankungen in Richtung verschiedener Farbtöne aufzudecken, ermitteln wir auch die DeltaC-Range. Sie gibt den Betrag des größten Abstandsvektors zwischen den Farbproben in der a*-b*-Ebene wieder.
