Auswertung der farbmetrischen Tests
Die Ergebnisse der farbmetrischen Tests haben wir im folgenden Abschnitt ausführlich aufbereitet. Dabei wurden, neben der Werkseinstellung, auch ausgewählte Bildmodi vermessen.
Erläuterung der DeltaE Abweichung für Farbwerte und Weißpunkt. Erläuterung der DeltaC Abweichung für Grauwerte. Erläuterung zur Darstellung der Gradation.

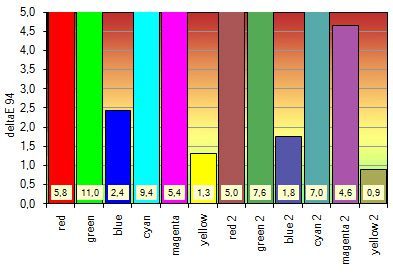

Vergleich der Werkseinstellung mit dem sRGB-Arbeitsfarbraum
| Werkseinstellung | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 6664 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 90.42 100.00 103.23 |
| DeltaE zum Zielweißpunkt | – | 8,97 |
| DeltaE zur Blackbodykurve* | – (0,08) | 9,49 |
| Helligkeit / cd/m² | 140 | 226,5 |
| Schwarzpunkt / cd/m² | Nativ | 0,24 |
| Kontrast / x:1 | Nativ | 943 |
| Gradation / Durchschnitt | sRGB (~ Gamma 2.2) | ~2,24 (avg.) |
* CCT-Bezug

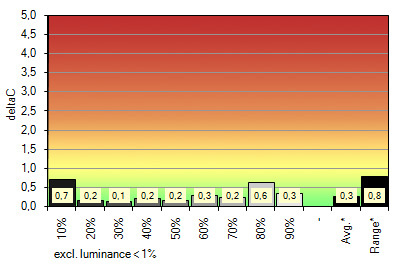

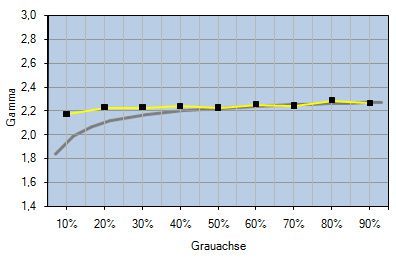

Die Werkseinstellung ist ohne Fehl und Tadel. Der NEC PA271W ist sehr neutral und unterschreitet die Vorgaben des UDACT in Bezug auf die Grauachse deutlich. Damit bleiben unschöne Farbstiche vollständig aus. Der Weißpunkt weicht stark von der Blackbodykurve ab (hier zeigt sich wieder, wie ungeeignet die Angabe einer CCT in Kelvin ist), was aber angesichts der Weißpunkteinstellung „nativ“ nicht weiter verwundert. Die voreingestellte Gradation (Gamma 2.2) wird stabil eingehalten.
Vergleich des Bildmodus „sRGB“ mit dem sRGB-Arbeitsfarbraum
| sRGB-Modus | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 6115 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 96.16 100.00 104.60 |
| DeltaE zum Zielweißpunkt | – | 3,09 |
| DeltaE zur Blackbodykurve* | – (0,08) | 2,13 |
| Helligkeit / cd/m² | 140 | 82,1 |
| Schwarzpunkt / cd/m² | Nativ | 0,10 |
| Kontrast / x:1 | Nativ | 820 |
| Gradation / Durchschnitt | sRGB (~ Gamma 2.2) | ~sRGB |
* CCT-Bezug
Mit Auswahl des „sRGB“-Bildmodus werden die notwendigen Parameter (Normfarbwertanteile relativ zu D65, Weißpunkt: 6500K, Gradation: sRGB) im OSD automatisch eingestellt.

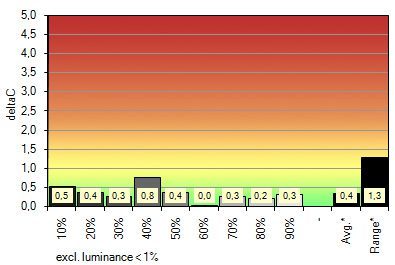

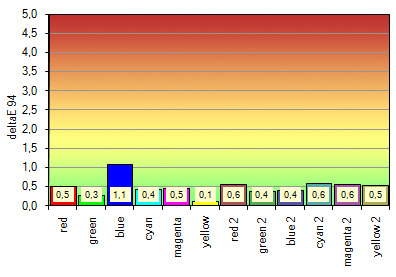

Die Grauachse bleibt weiterhin sehr neutral, und auch die getroffenen Einstellungen werden relativ exakt erreicht. Nur der Weißpunkt weicht mit einem DeltaE von knapp über 3 etwas stärker von der Zielvorgabe ab (der Farbabstand zwischen D65 und 6500K ist rechnerisch nur gering). Die vermessenen Farbwerte liegen absolut im grünen Bereich. Die Emulation von sRGB gelingt dem PA271W damit sehr gut. Er verhält sich hier exakter als die meisten Bildschirme ohne erweiterten Farbraum, die sRGB fast nie passgenau abdecken.
Vergleich des Bildmodus „AdobeRGB“ mit dem AdobeRGB-Arbeitsfarbraum
| AdobeRGB-Modus | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 6260 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 94.63 100.00 104.22 |
| DeltaE zum Zielweißpunkt | – | 2,98 |
| DeltaE zur Blackbodykurve* | – (0,08) | 0,97 |
| Helligkeit / cd/m² | 140 | 164,5 |
| Schwarzpunkt / cd/m² | Nativ | 0,19 |
| Kontrast / x:1 | Nativ | 865 |

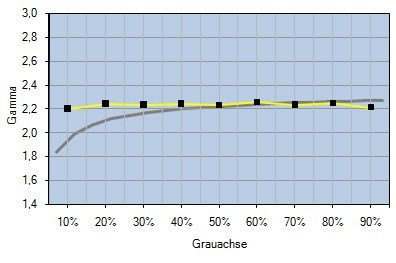

| Gradation / Durchschnitt | Gamma 2.2 | 2,23 (avg.) |
* CCT-Bezug

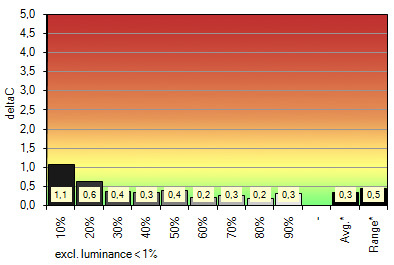

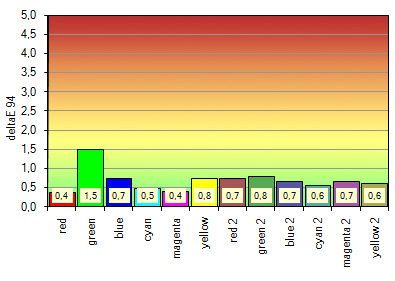

Im Bildmodus „AdobeRGB“ ergibt sich kein anderes Bild. Die Vorgaben werden erreicht (der Weißpunkt noch etwas genauer als im „sRGB“-Modus) und auch die Abweichungen in den vermessenen Farbwerten liegen im Vergleich zur AdobeRGB-Referenz auf niedrigem Niveau.
Profilgenauigkeit

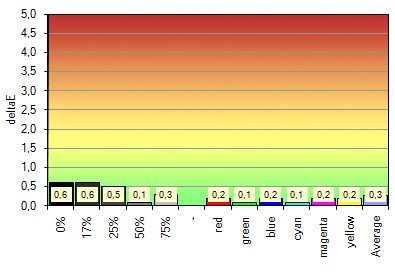

Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Wir beschränken uns dabei nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die sRGB-Empfehlungen bezgl. Weißpunkt und Gradation erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben. Die Referenzwerte leiten sich entsprechend aus dem Monitorprofil ab.
| Parameter | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | 6498 | 6500 |
| Weißpunkt XYZ (normalisiert) | 95.19 100.00 109.07 | 95.18 100.00 109.09 |
| DeltaE zum Zielweißpunkt | 0,28 | 0,27 |
| DeltaE zur Blackbodykurve* | 0,37 | 0,35 |
| Helligkeit / cd/m² | 139,8 | 139,8 |
| Schwarzpunkt / cd/m² | – | – |
| Kontrast / x:1 | – | – |
| Gradation / Durchschnitt | sRGB | ~sRGB |
* CCT-Bezug
Der NEC PA271W zeigt keine auffälligen Drifts oder unschöne Nichtlinearitäten. Auch eine Wiederholung der Profivalidierung nach 24 Stunden ergab keine signifikant erhöhten Abweichungen.
Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht. Weißpunkt und Gradation sind dabei im Rahmen der Kalibrierung keine fixen Größen.
Hinweis: Die im OSD ausgewählten Normfarbwertanteile stimmen nicht exakt mit den tatsächlichen Werten für D65 (x: 0.313, y: 0.329) und D50 (x: 0.346, y: 0.358) überein. Das ist an dieser Stelle legitim, weil die Werkskalibration natürlich nicht hundertprozentig genau sein kann bzw. auch Abweichungen im Messequipment vorliegen können.
„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Brightness: 136 cd/m², Whitepoint: x=0.308, y=0.325, Metamerie: Off, Gamma: sRGB, Bildmodus: Full, ColorComp: 3

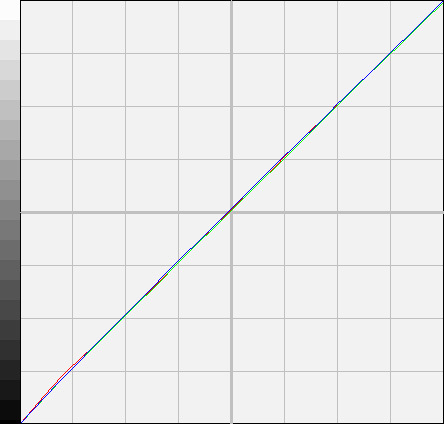

„AdobeRGB“ (Helligkeit: 140 cd/m², Gamma: 2.2, Weißpunkt: D65):
Brightness: 136 cd/m², Whitepoint: x=0.308, y=0.325, Metamerie: Off, Gamma: 2.2, Bildmodus: Full, ColorComp: 3

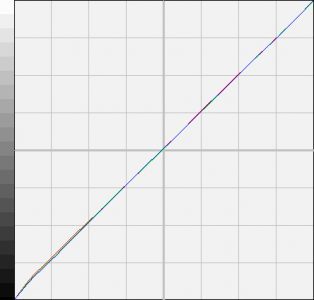

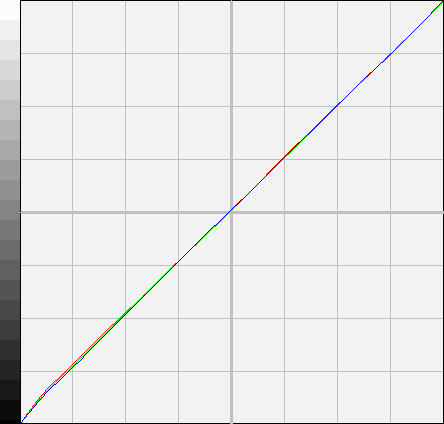

„ECI-RGB 2.0“ (Helligkeit: 140 cd/m², Gamma: L*, Weißpunkt: D50):
Brightness: 137 cd/m², Whitepoint: x=0.340, y=0.354, Metamerie: Off, Gamma: L*, Bildmodus: Full, ColorComp: 3
