Messungen nach Kalibration
Vorbemerkungen
Die Kalibration eines TVs unterscheidet sich grundlegend vom Konzept eines auf ICC-Profilen basierenden Workflows. Ein Farbrechner, der in farbmanagementfähiger Software die notwendigen Transformationen vornimmt, fehlt. Der Bildschirm muss also die geforderte Charakteristik möglichst exakt erfüllen, um eine korrekte Darstellung zu erreichen.
Die getesteten TVs unterscheiden sich enorm in ihren Möglichkeiten zur Kalibration durch den Benutzer. Wir erläutern zunächst kurz die entscheidenden Funktionen des vorliegenden Gerätes. Im nächsten Schritt führen wir eine Kalibration mit seinen Bordmitteln durch und bereiten das Ergebnis auf.
Ein gutes Ergebnis nach erfolgter Kalibration darf aber nur ein „Sahnehäubchen“ sein. Der getestete Bildschirm muss bereits aus einem seiner Bildmodi heraus eine hinreichend exakte Reproduktion der von uns gewünschten Inhalte (gemäß ITU-R BT.709) ermöglichen.
Das CMS des Testgerätes

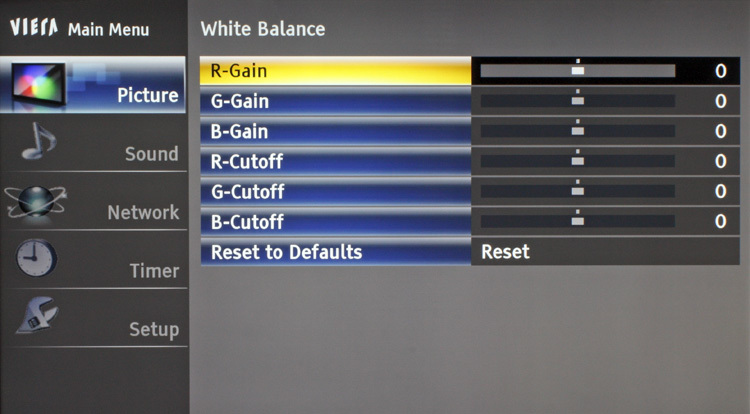

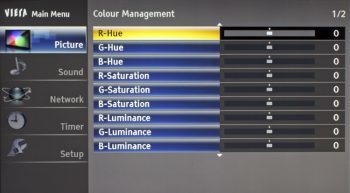

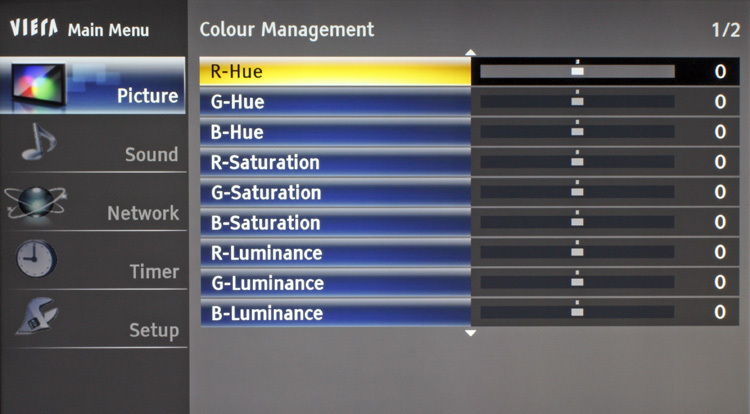

Der Panasonic L47ETW5 implementiert ein einfaches CMS. Farbton, Sättigung und Helligkeit der Primärfarben können unabhängig voneinander angepasst werden. Es fehlt die Möglichkeit zu Veränderungen der Sekundärfarben und damit ein sinnvoller Verwendungszweck dieser Funktion. Zur Anpassung des Weißpunktes sind RGB-Gain-Regler vorgesehen, die von einem Satz RGB-Offset-Regler ergänzt werden.
Das Verhalten der RGB-Gain-Regler ist allerdings nicht ideal, da sie nicht unabhängig voneinander arbeiten. Damit gibt es mehrere Kombinationsmöglichkeiten, die zum gleichen Ergebnis bei identischer Helligkeit führen. Das erschwert die Einstellung. Eine Mehrpunkt-Korrektur zur Optimierung von Gradation und Graubalance ist nicht vorhanden.
Die Kalibration beschränkt sich daher auf wenige Anpassungen.
| Calibration Target | |
| White Point | D65 |
| White Point XYZ (normalized) | 95.04 100.00 108.88 |
| Color Space | ITU-R BT.709 |
| Gradation | Gamma 2.2 |

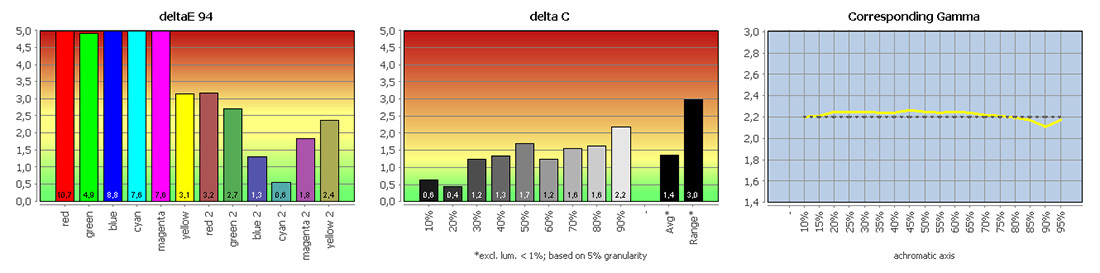

| Vergleich des Zustandes nach der Kalibration mit ITU-R BT.709 | |
| White Point / CCT Kelvin | 6501K |
| White Point XYZ (normalized) | 95.22 100.00 109.17 |
| DeltaE to D50/ D65 | 19.67 / 0.35 |
| DeltaE to Blackbody Curve * | 0.43 |
| Assumed Target Whitepoint | 6500K |
| DeltaE to Assumed Target Whitepoint | 0.43 |
| Brightness / cd/m² ** | 170.0 |
| Black Point / cd/m² ** | 0.16 |
| Contrast / x:1 | 1063:1 |
| Gradation (Average) | 2.22 |
* Based on CCT / ** Measured with X-Rite DTP94

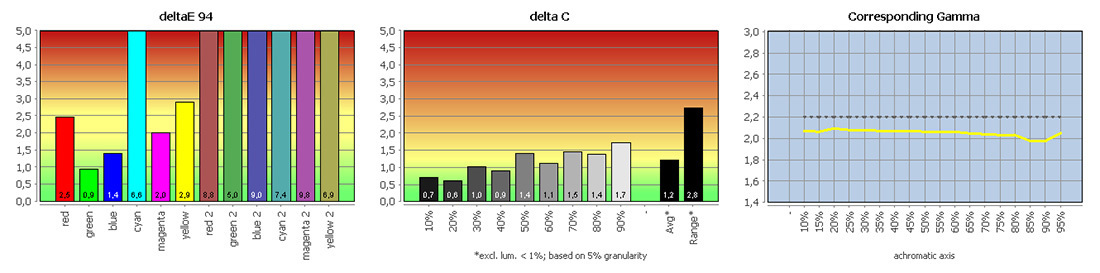

Unsere Eingriffe ermöglichen nur geringe Verbesserungen. Die Auswahl „Gamma 2.4“ im OSD führt im Ergebnis zu einer Gamma 2.2-Charakteristik. Auf die Graubalance hat dies keinen Einfluss. Sie verbessert sich nicht. Dafür erreichen wir nun den gewünschten Weißpunkt. Die Nichtlinearitäten bleiben bestehen. Natürlich könnten wir die Primärfarben über die zur Verfügung stehenden Einstellungen korrigieren. Im Ergebnis verschlechtern wir die Mitteltondarstellung damit aber deutlich, wie das nachfolgende Ergebnis zeigt (ausgehend noch von der Einstellung „Gamma 2.2“). Auch eine Möglichkeit zur Veränderung der Sekundärfarben würde das nicht ändern:
Auf Wunsch unserer Leser listen wir die vorgenommen Einstellungen in der nachfolgenden Tabelle auf. Wir empfehlen ihre einfache Übernahme dennoch nicht. Bei einer Zuspielung in RGB mit Videoleveln muss, abweichend zu den aufgeführten Angaben, „DVI Input Setting: Normal“ ausgewählt werden (sofern verfügbar).
| Table 1 | Picture |
| Viewing Mode | True Cinema |
| Contrast | 33 |
| Brightness | 0 |
| Colour | 30 |
| Vivid Colour | Off |
| Eco Mode | Off |
| Table 2 | Picture => Advanced |
| Gamma | 2,4 |
| DVI Input Setting | Full |
| Table 3 | Picture => Advanced => White Balance |
| R-Gain | 4 |
| G-Gain | 1 |
| B-Gain | -1 |
Linearität
Wir überprüfen die Linearität nach erfolgter Kalibration. Zu diesem Zweck profilieren wir das Testgerät und erstellen ein Matrix-ICC-Profil. Es enthält als wesentliche Bestandteile die farbmetrischen Daten der Primärfarben und die über eine Messung der Grauachse ermittelte Gradation. An diesen Vorgang schließt sich eine Profilvalidierung an.
Die Ergebnisse unterstreichen das „unberechenbare“ Verhalten. Die farbmetrischen Eigenschaften des Panasonic L47ETW5 können nicht in einem einfachen Matrix-Profil erfasst werden.
