Profilvalidierung
Die Profilvalidierung beschränkt sich für Monitore aus der CS- und CX-Reihe auf RGB-Testformen, die frei definiert werden können. Eizo offeriert auch zwei Voreinstellungen, von denen eine die in ISO 12646 definierten Anforderungen umsetzt. Die farbmetrischen Daten der angezeigten Farbfelder werden dann mit den Maßzahlen verglichen, die sich aus entsprechenden Transformationen auf Basis des Monitorprofils ergeben. Dieser Soll-Ist-Vergleich zeigt, wie gut das Kalibrationsziel erreicht und wie präzise die aktuelle Charakteristik im Profil erfasst wurde.

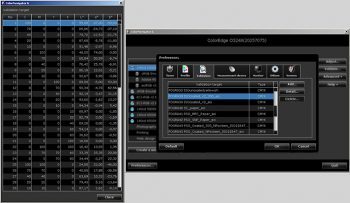

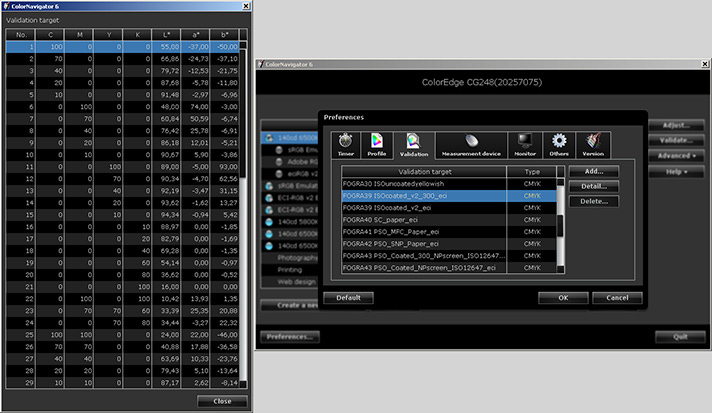

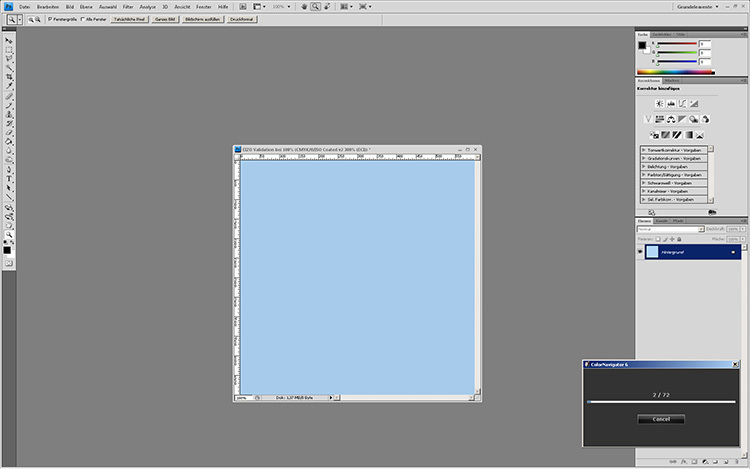

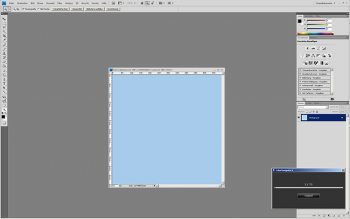

Mit dem Eizo CG248-4K – sowie auch allen anderen Monitoren der CG-Reihe – können an dieser Stelle aber auch CMYK-Ziele vermessen werden. Für die Anzeige der Farbfelder wird auf externe Software zurückgegriffen. Daher muss Adobe Photoshop (ab CS1) oder Adobe Acrobat (ab Version 7) installiert sein. Die eigentliche Messung erfolgt, nach manuellen Voreinstellungen durch den Benutzer, vollautomatisch. Dabei wird stets auf eine Softproof-Anzeige mit Papierfarbensimulation zurückgegriffen. Das vermeidet ungewünschte Anpassungen. Die Messwerte können nach einer Weißpunkt-Adaption so direkt mit den Sollwerten verglichen werden.

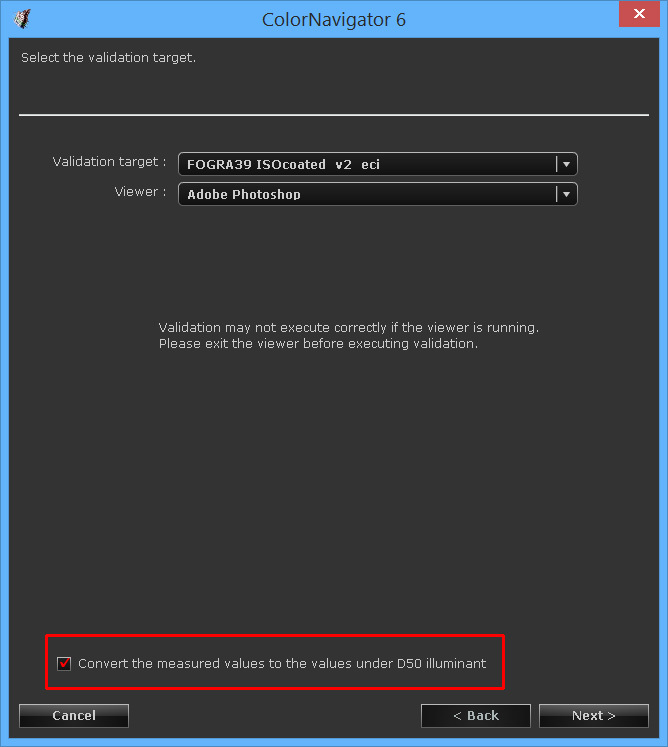

Achtung: Sofern nicht mit D50 als Weißpunkt kalibriert wurde, muss ein Kontrollkästchen für die entsprechende Adaption nun explizit aktiviert werden.
Color Navigator 6 offeriert im Zusammenspiel mit dem CG248-4K drei verschiedene Möglichkeiten, eine Farbraumemulation zu realisieren.

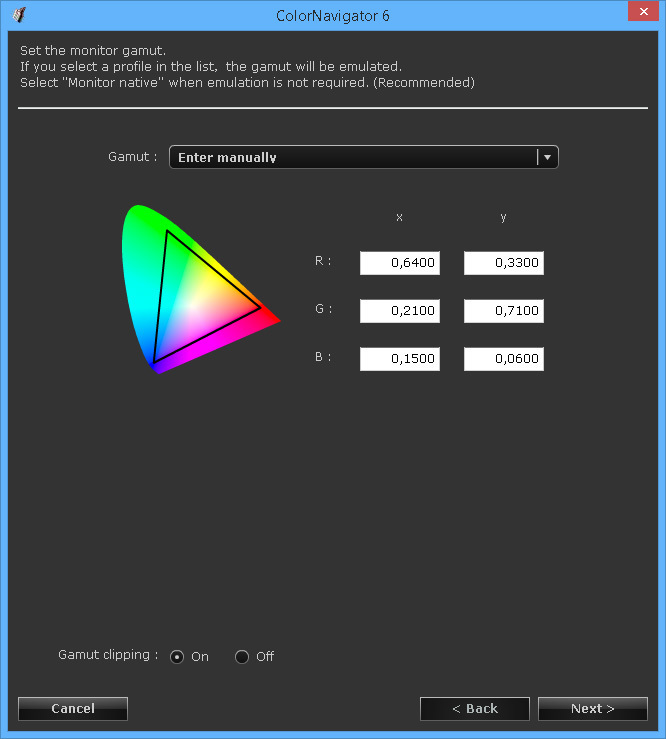

Die erste Variante steht mit allen Monitoren der ColorEdge-Produktlinie zur Verfügung. Der Benutzer legt den gewünschten Farbumfang über Eingabe der xy-Normfarbwertanteile für die Primärfarben fest. Alternativ können die Daten aus einem ICC-Profil ausgelesen werden. Damit wird auch die vorgesehene Tonwertkurve übernommen. Die Einstellung Gamut Clipping erzwingt eine farbmetrische Transformation. Out-of-Gamut-Farben werden dann auf die Farbraumgrenze verschoben.
Um auch in Farbmanagement-fähigen Anwendungen – hier wird man in der Regel allerdings ohne Monitor-interne Farbraumemulation kalibrieren – eine möglichst korrekte Darstellung zu garantieren, spiegelt das ICC-Profil nun die Emulationscharakteristik auch dann wider, wenn der tatsächliche Bildschirmfarbraum kleiner ist.

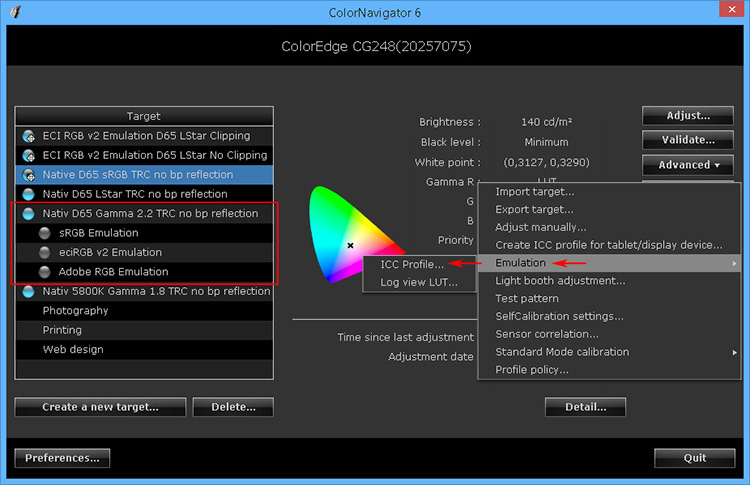

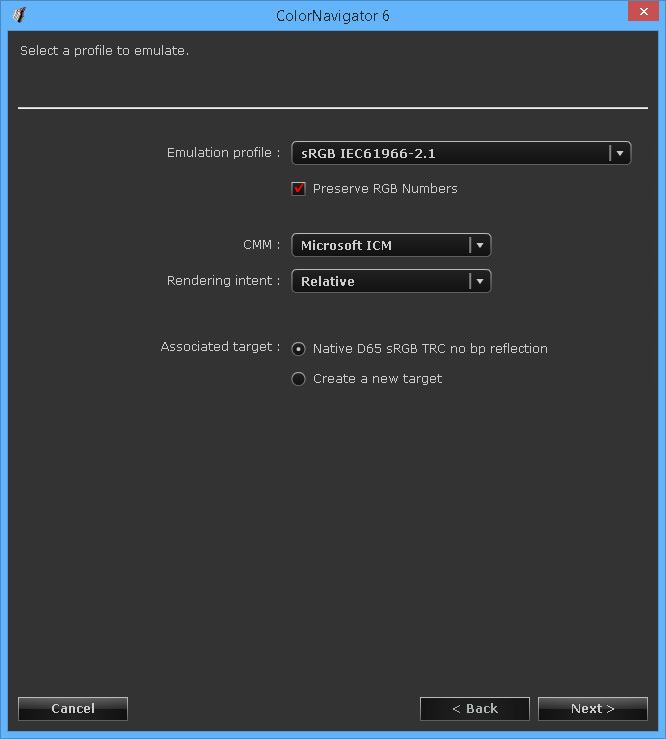

Die Farbraumtransformationen können jedoch auch über ein CMM vorberechnet und automatisch in die 3D-LUT des Monitors geschrieben werden. Zu diesem Zweck wählt der Benutzer das gewünschte Emulationsziel in Form eines ICC-Profils aus und ordnet es einem Kalibrationsziel zu. Solange dessen Charakterisierungsinformationen stimmig sind, erfolgen die Umrechnungen sehr akkurat und mit spezifiziertem Rendering-Intent.

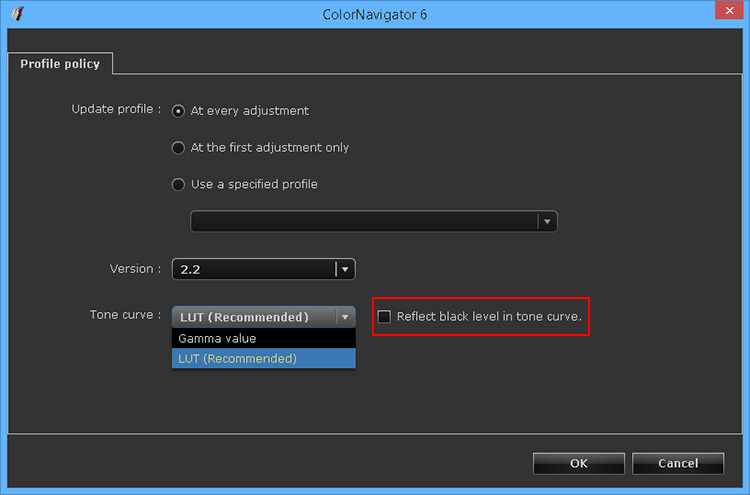

Vorsicht ist nur geboten, falls das von Color Navigator erzeugte Monitorprofil den realen Schwarzwert widerspiegelt. Da auf keine Tiefenkompensation zurückgegriffen werden kann, kommt es bei der Auswahl von RGB-Arbeitsfarbräumen als Emulationsziel zwangsweise zu Tonwertabrissen in den Tiefen. In diesem Fall sollte im Vorfeld der ausgewählten Kalibration auf die entsprechende Vorgabe (Reflect black level in tone curve) verzichtet werden.
Wichtig: Das aktive Monitorprofil enthält natürlich weiterhin die farbmetrischen Daten des übergeordneten Ziels. In Farbmanagement-fähigen Anwendungen führt das zu einer fehlerhaften Darstellung.

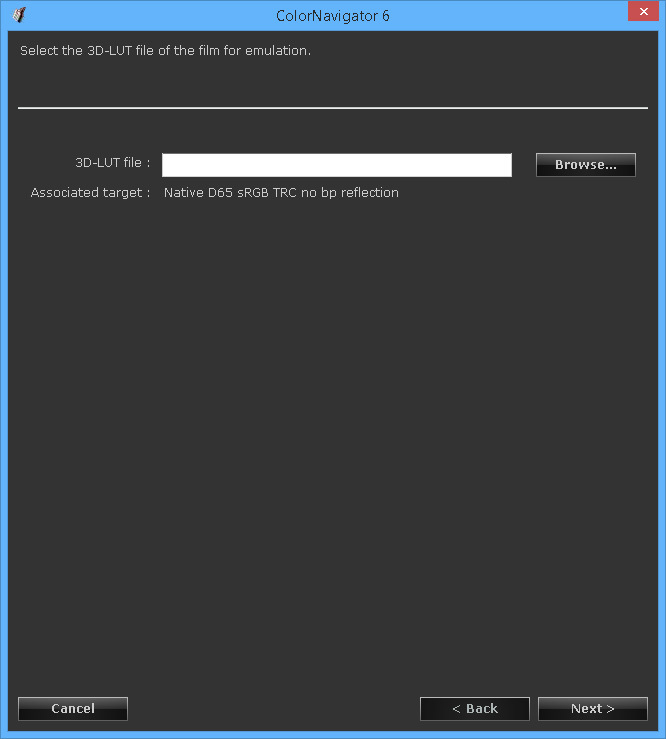

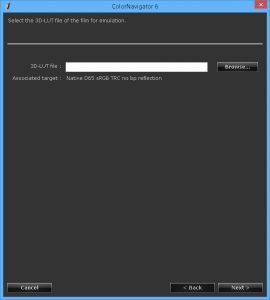

Eine dritte Variante ist vor allem für professionelle Benutzer im Videobereich interessant. Hinter der unscheinbaren Emulationsfunktion Log view LUT verbirgt sich eine Möglichkeit, fertige Transformationen in die 3D-LUT des Monitors zu laden. Denkbar wäre beispielsweise eine Emulation des konkreten Film-Belichtungsprozesses. Aufgrund seines hohen Farbumfangs bietet der Eizo CG248-4K ideale Voraussetzungen für eine exakte Reproduktion. Externe LUT-Systeme sind in diesem Fall nicht notwendig. Stehen nur generische CLUTs zur Verfügung (beispielsweise nach Rec. 709), werden sie einem entsprechenden Emulationsziel zugeordnet.
Nachfolgend haben wir die Farbraumemulation aus Color Navigator heraus für die Simulation von sRGB, AdobeRGB und ECI-RGB v2 genutzt. Die Messungen gegen den jeweiligen Arbeitsfarbraum werden ohne Farbmanagement durchgeführt. Ein CMM kommt also nicht zum Einsatz.

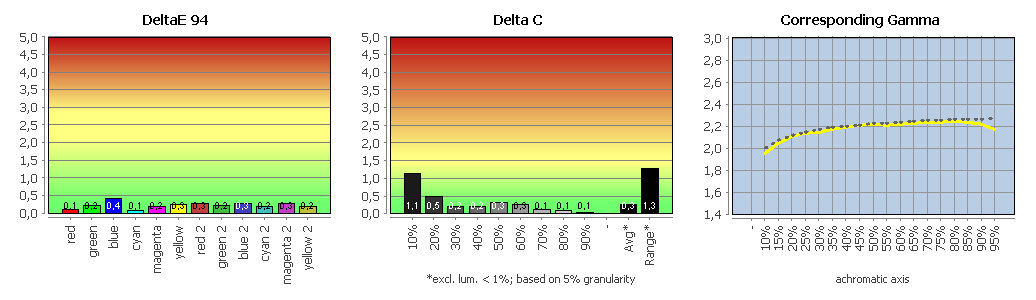

Vergleich der sRGB-Emulation mit sRGB

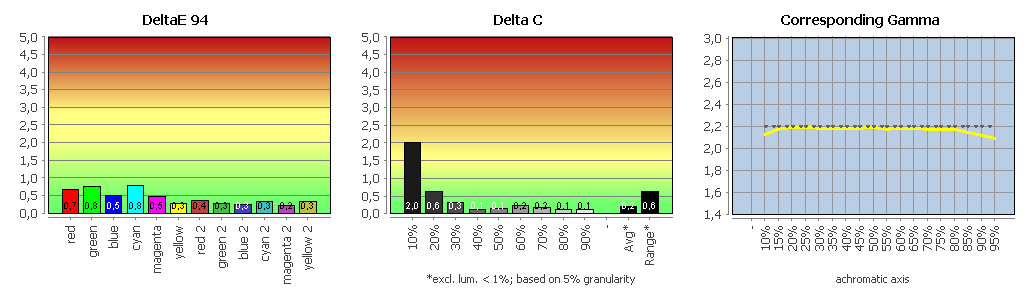

Vergleich der AdobeRGB-Emulation mit AdobeRGB

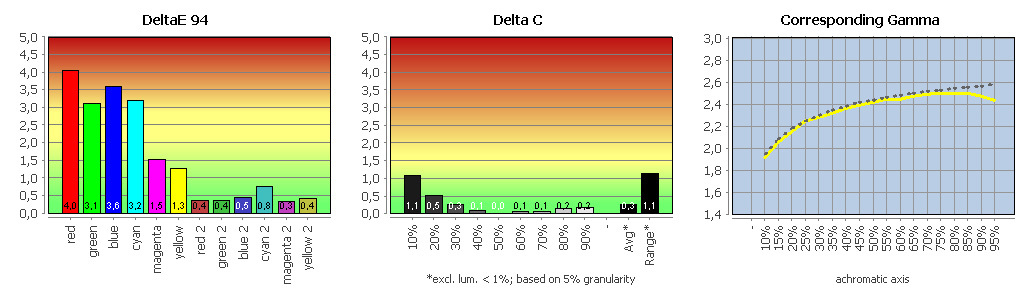

Vergleich der ECI-RGB-v2-Emulation mit ECI-RGB v2
Die Farbraumtransformationen werden wunschgemäß umgesetzt. Das ermöglicht eine definierte Darstellung auch abseits von Abläufen auf Basis von ICC-Profilen. Die Emulation von ECI-RGB v2 zeigt den relativ farbmetrischen Rendering-Intent: Tonwerte innerhalb des Monitorfarbraums werden ideal umgerechnet. Alle anderen Tonwerte müssen bestmöglich auf die Farbraumgrenze verschoben werden.
