Ausleuchtung

Die Ausleuchtung unseres Testgerätes ist gut. Wir können zu den Rändern hin allenfalls leichte Aufhellungen erkennen. Sie treten aber erst in Aufnahmen mit langer Belichtungszeit und voller Bildschirmhelligkeit deutlicher hervor.

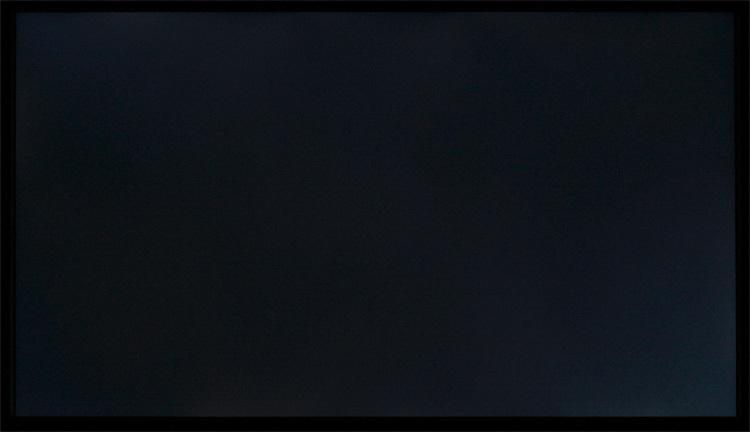

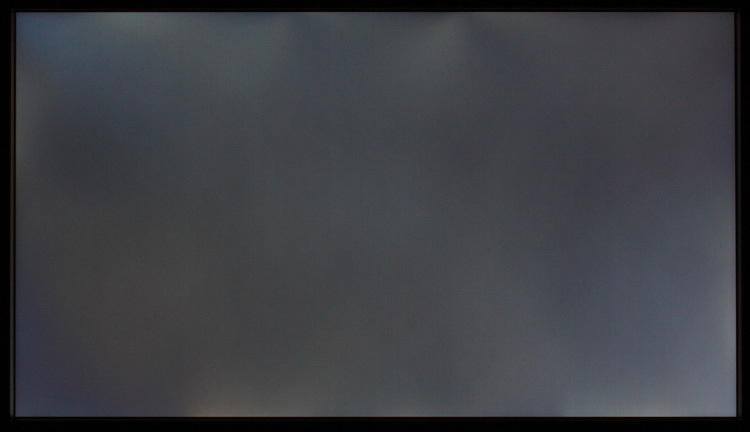

Eizo Cs270 Monitor Ausleuchtung2 — Ausleuchtung des Monitors bei kurzer Belichtungszeit (links) und langer Belichtungszeit (rechts).

Bildhomogenität

Wir untersuchen die Bildhomogenität anhand von vier Testbildern (Weiß, Neutraltöne mit 75%, 50%, 25% Helligkeit), die wir an 15 Punkten vermessen. Daraus resultieren die gemittelte Helligkeitsabweichung in Prozent und das ebenfalls gemittelte DeltaC (d.h. die Buntheitsdifferenz) in Bezug auf den jeweils zentral gemessenen Wert.

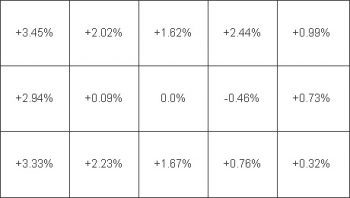

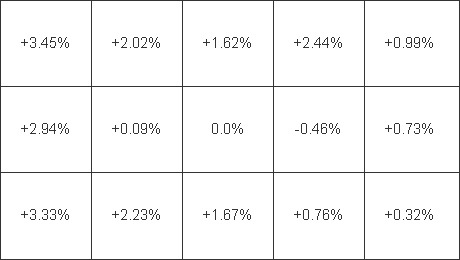

Eizo Cs270 Monitor Homogenitaet1 — An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent) und Farbreinheit (rechtes Bild; DeltaC) überprüft – DUE: Uniformity

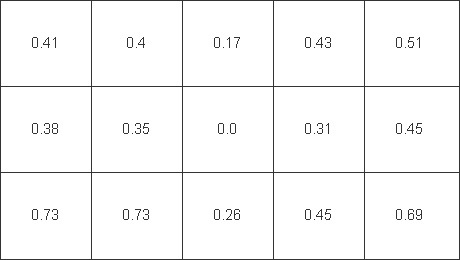

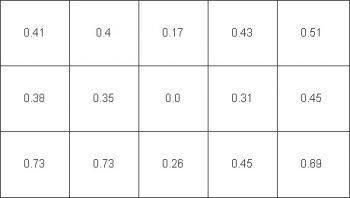

Eizo Cs270 Monitor Homogenitaet2 — An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent) und Farbreinheit (rechtes Bild; DeltaC) überprüft – DUE: Uniformity

Der DUE (Digital Uniformity Equalizer) ist präzise auf das Panel abgestimmt und verhilft ihm zu einer sehr guten Flächenhomogenität. Helligkeits- und Farbabweichungen sind mit bloßem Auge nicht auszumachen. Die Messwerte untermauern diese Feststellung.

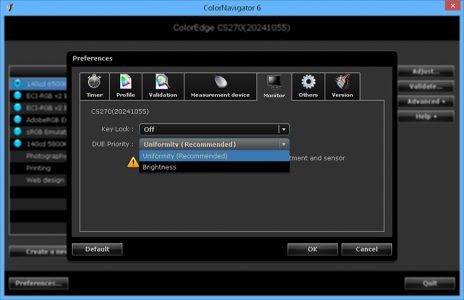

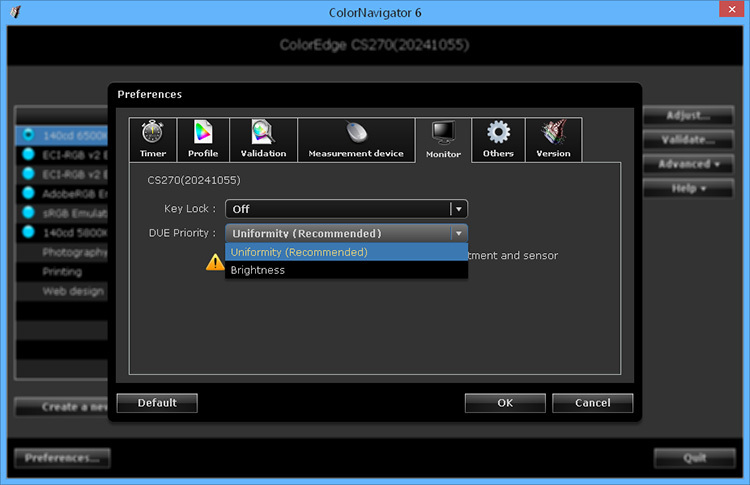

Eizo Cs270 Monitor Due — DUE-Einstellung in Color Navigator.

Über eine im Handbuch dokumentierte Tastenkombination oder Color Navigator kann die Ausgleichsfunktion auf Eingriffe in den Mitteltönen beschränkt werden. Dadurch erhöht sich der Kontrastumfang.

Die Veränderungen der gemittelten Messungen sollten entsprechend gering ausfallen. Tatsächlich verschlechtert sich die Helligkeitsverteilung recht deutlich, während die Farbabweichungen weiter keinen Anlass zur Kritik geben.

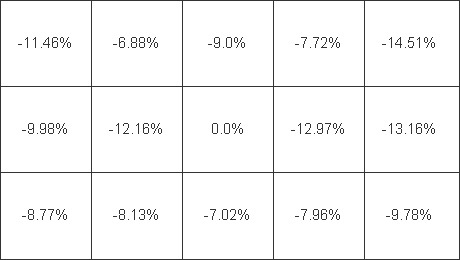

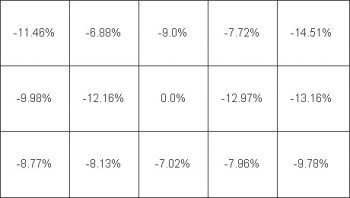

Eizo Cs270 Monitor Homogenitaet3 — An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent) und Farbreinheit (rechtes Bild; DeltaC) überprüft – DUE: Brightness.

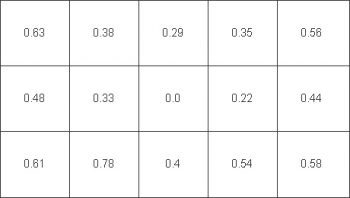

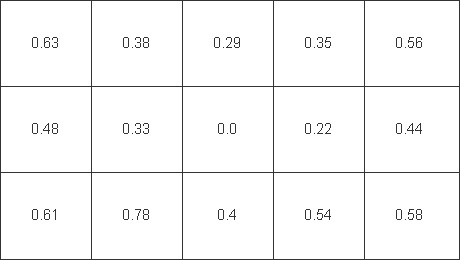

Eizo Cs270 Monitor Homogenitaet4 — An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent) und Farbreinheit (rechtes Bild; DeltaC) überprüft – DUE: Brightness.

Helligkeit, Schwarzwert, Kontrast

Die Messungen werden nach einer Kalibration auf D65 als Weißpunkt durchgeführt. Sofern möglich, werden alle dynamischen Regelungen deaktiviert. Aufgrund der notwendigen Anpassungen fallen die Ergebnisse geringer aus als bei Durchführung der Testreihe mit nativem Weißpunkt.

Das Messfenster wird nicht von einem schwarzen Rand umgeben. Die Werte können daher eher mit dem ANSI-Kontrast verglichen werden und geben Realweltsituationen deutlich besser wieder als Messungen von flächigem Weiß- und Schwarzbild.

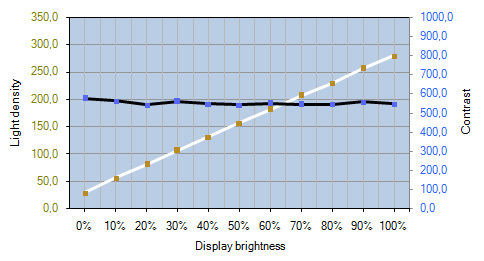

Eizo Cs270 Monitor Kontrastverlauf1 — Helligkeits- und Kontrastverlauf des Eizo CS270 – Bildmodus Custom, D65 (links: DUE Uniformity; rechts: DUE Brightness).

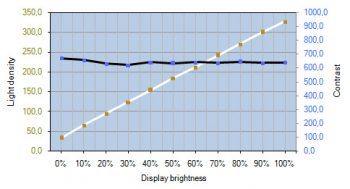

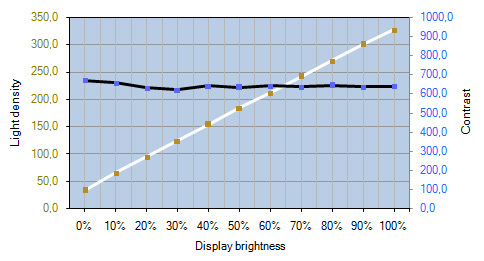

Eizo Cs270 Monitor Kontrastverlauf2 — Helligkeits- und Kontrastverlauf des Eizo CS270 – Bildmodus Custom, D65 (links: DUE Uniformity; rechts: DUE Brightness).

Leuchtdichte Weiß (Bildmodus Custom, DUE Uniformity):

Helligkeit	Nativ	D65	5800K	D50
100%	302,1 cd/m²	279,2 cd/m²	267 cd/m²	249,8 cd/m²
50%	–	157,5 cd/m²	–	–
0%	–	28,8 cd/m²	–	–

Leuchtdichte Weiß (Bildmodus Custom, DUE Brightness):

Helligkeit	Nativ	D65	5800K	D50
100%	352,7 cd/m²	326,6 cd/m²	312,4 cd/m²	292,5 cd/m²
50%	–	184 cd/m²	–	–
0%	–	33,6 cd/m²	–	–

Leuchtdichte Schwarz (Bildmodus Custom):

Helligkeit
100%	0,51 cd/m²
50%	0,29 cd/m²
0%	0,05 cd/m²

Mit abgeschwächtem Flächenabgleich (DUE: Brightness) erreichen wir eine maximale Leuchtdichte von rund 350 cd/m². Das liegt ein gutes Stück über der Werksangabe von 300 cd/m². Gegenteiliges müssen wir in Bezug auf das Kontrastverhältnis attestieren, das bestenfalls bei nur rund 700:1 liegt. Nach Umschaltung des DUE-Modus (Uniformity) und Anpassung des Weißpunktes sinkt es noch auf etwa 550:1 ab.

Positiv: Alle Helligkeitseinstellungen werden ausschließlich über Intensitätsveränderungen der Hintergrundbeleuchtung umgesetzt. Der Regelungsbereich ist hoch.

Blickwinkel

Die Werksangabe für den maximalen Blickwinkel liegt bei 178 Grad in der Horizontalen und Vertikalen. Die Angaben beruhen auf einem Restkontrast von 10:1. Das sind die für moderne IPS- und VA-Panels typischen Werte. Allerdings werden weitere farbmetrische Veränderungen nicht oder nur unzureichend in die Angabe einbezogen.

Das IPS-Panel des Eizo CS270 überzeugt durch seine hohe Blickwinkelstabilität. Farbton- und Gradationsveränderungen sind gegenüber Monitoren mit VA-Panel stark reduziert. Diese Eigenschaften erlauben eine großflächige Anzeige farbkritischer Inhalte.

Mit zunehmendem Winkel leidet vor allem der Kontrast, das Bild wird insgesamt flauer. Dunkle Tonwerte erscheinen stark aufgehellt. Der Effekt ist, abhängig vom Sichtabstand, bereits bei frontaler Betrachtung sichtbar.

Diese technologiebedingte Schwäche kann derzeit nur durch das Aufbringen spezieller Polarisationsfolien abgemildert werden. Wer darauf Wert legt, muss innerhalb der ColorEdge-Produktlinie auf Modelle aus CX- und CG-Reihe zurückgreifen.

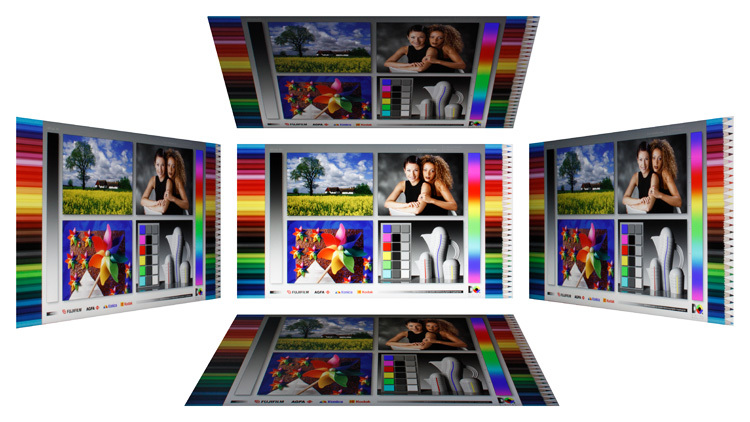

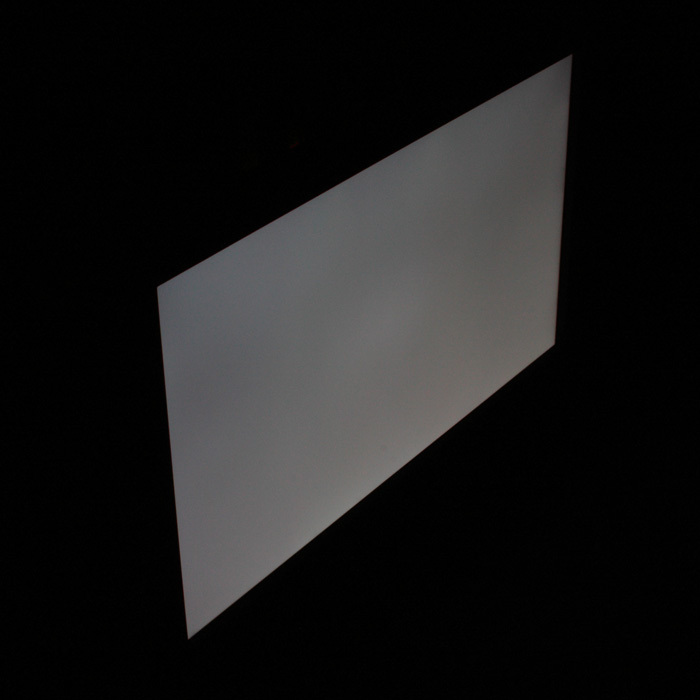

Eizo Cs270 Monitor Blickwinkel2 — Sichtbare Aufhellungen bei seitlicher Betrachtung.

Farbmetrische Tests

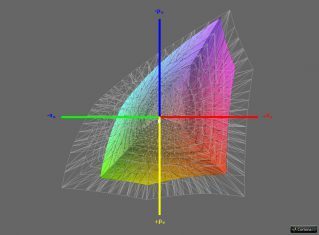

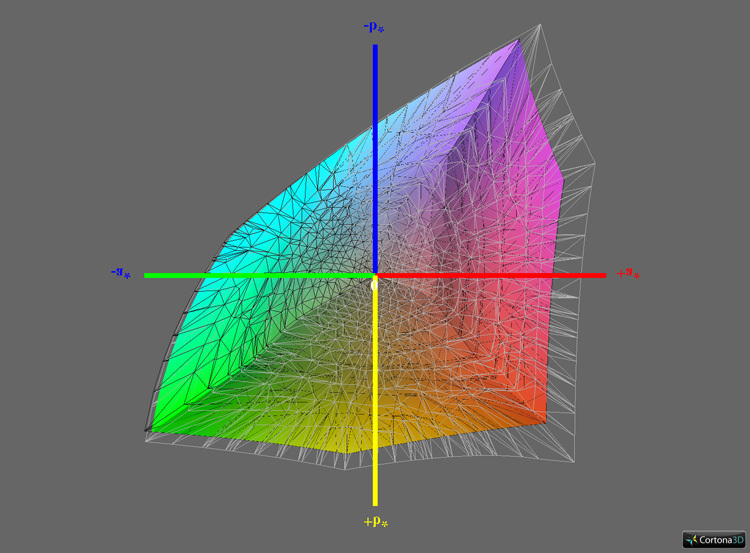

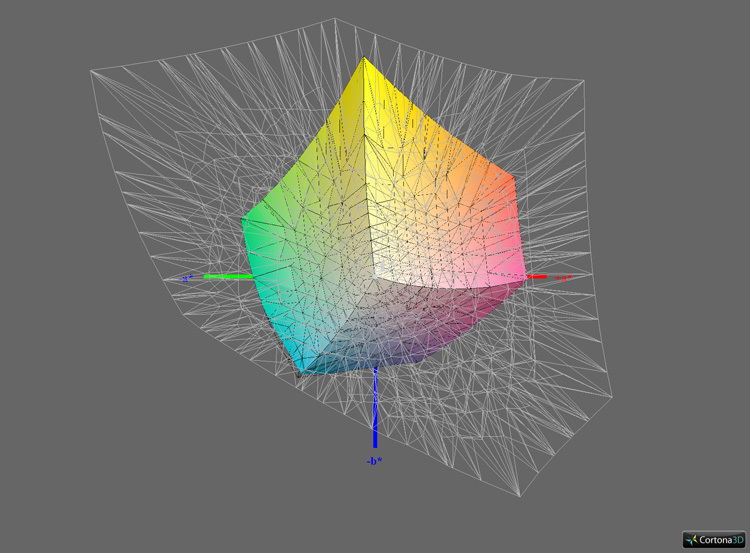

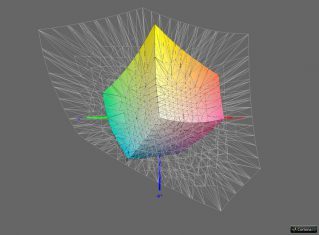

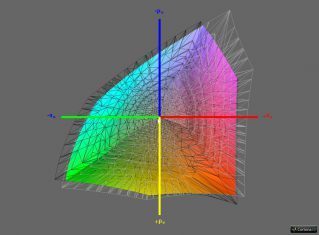

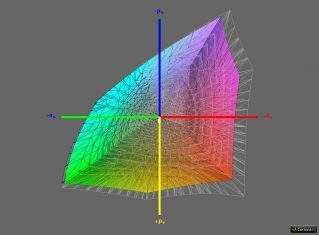

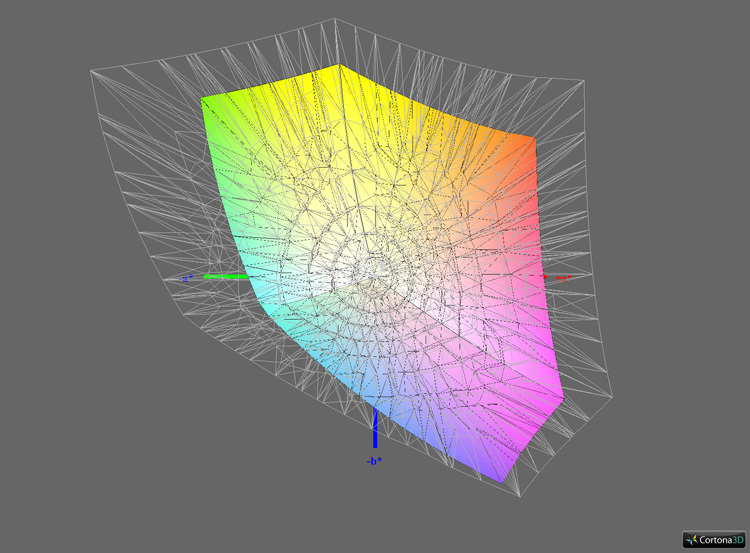

Farbraumvergleich in Lab (D50)

Die folgenden Darstellungen basieren auf den farbmetrischen Daten nach einer Kalibration auf D65 als Weißpunkt. Das Bezugsweiß für die Aufbereitung in CIELAB ist D50 (adaptiert mit Bradford).

Weißes Volumen:	Monitorfarbraum
Schwarzes Volumen:	Referenzfarbraum
Buntes Volumen:	Schnittmenge

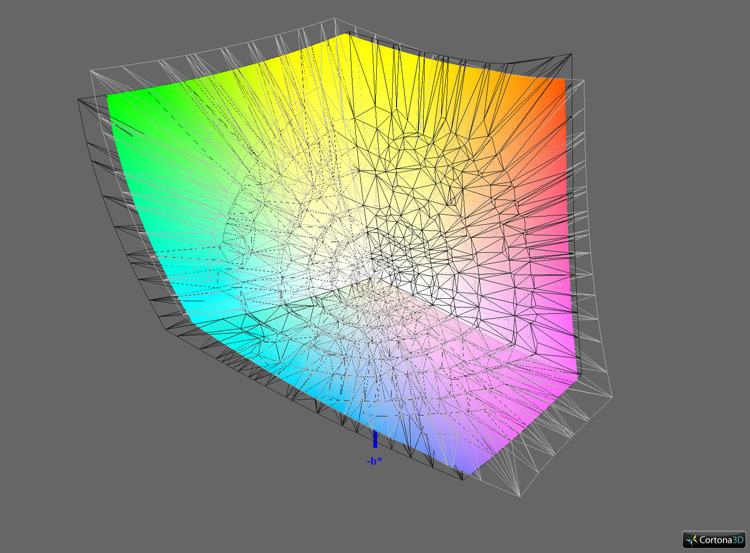

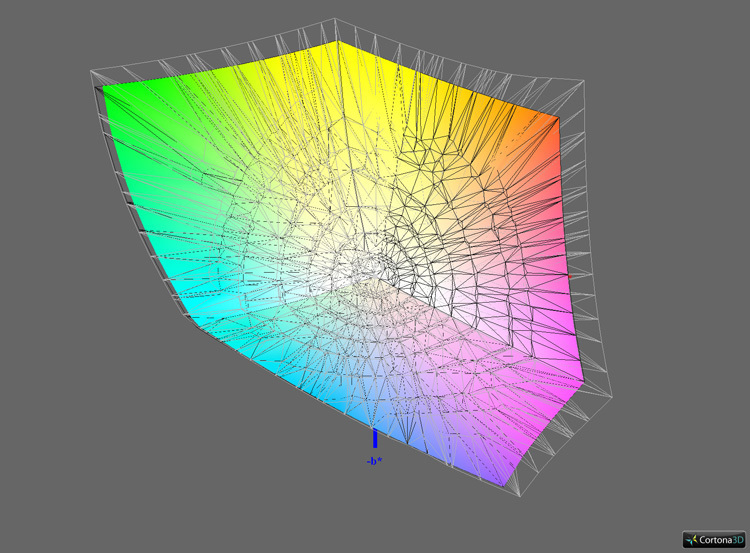

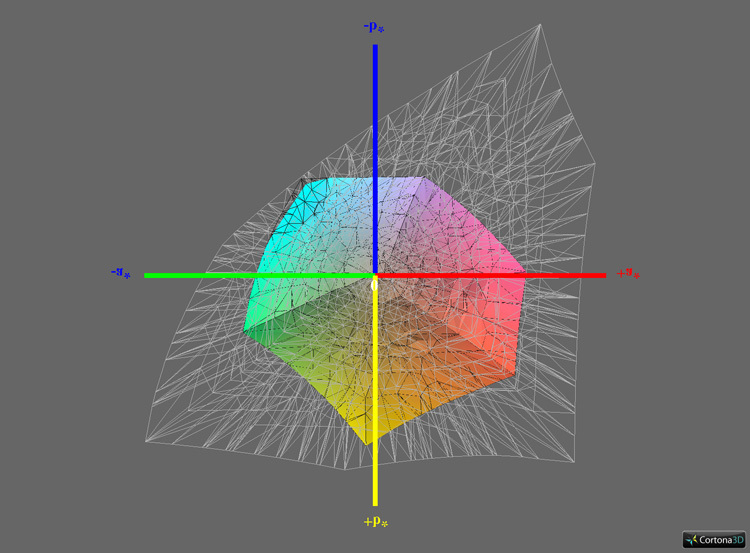

Vergleichsziele:	sRGB, AdobeRGB, ECI-RGB v2, ISO Coated v2 (ECI) – FOGRA39

Farbraum	Abdeckung
ISO coated V2	99 %
sRGB	100 %
AdobeRGB	98 %
ECI-RGB v2	90 %

sRGB und AdobeRGB werden vollständig beziehungsweise fast vollständig abgedeckt. Präzise kann auch die durch die FOGRA39-Charakterisierungsdaten beschriebene Offset-Druckbedingung reproduziert werden. Damit sind aussagekräftige Proofsimulationen möglich.
