Profilgenauigkeit
Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Wir beschränken uns dabei nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die sRGB-Empfehlungen bezgl. Weißpunkt und Gradation erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben. Die Referenzwerte leiten sich entsprechend aus dem Monitorprofil ab.
| Profilgenauigkeit | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | 6507 | 6511 |
| Weißpunkt XYZ (normalisiert) | 95.09 100.00 109.05 | 95.09 100.00 109.10 |
| DeltaE zum Zielweißpunkt | – | 0,03 |
| DeltaE zur Blackbodykurve* | 0,17 | 0,17 |
| Helligkeit / cd/m² | 140,1 | 140,0 |
| Schwarzpunkt / cd/m² | – | – |
| Kontrast / x:1 | – | – |
| Gradation / Durchschnitt | sRGB (~ Gamma 2,2) | ~2,18 (Avg.) |
* CCT-Bezug

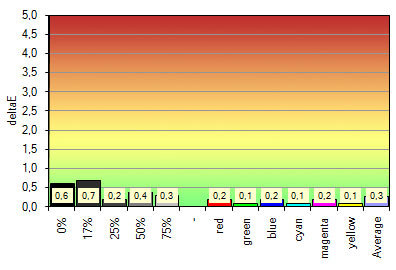

Die Profilvalidierung hat gezeigt dass der Fujitsu P27T-6 in der Lage ist, die im Zuge der Kalibrierung und Profilierung eingestellten Werte konstant zu halten. Wie das Diagramm zeigt fallen die Abweichungen sehr gering aus.

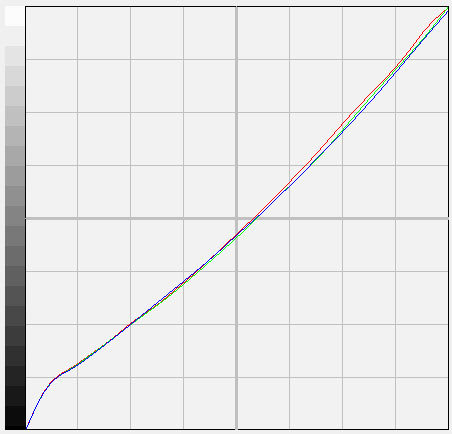

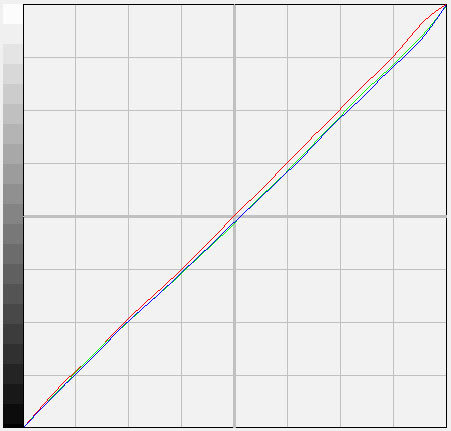

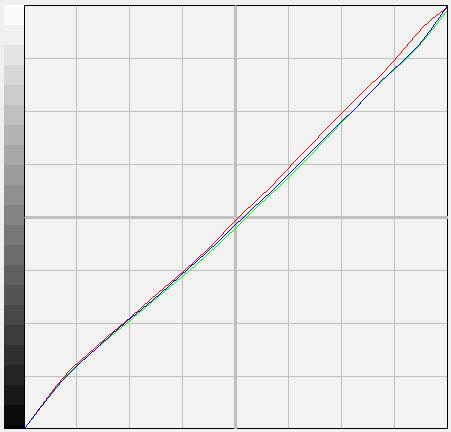

Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht. Weißpunkt und Gradation sind dabei im Rahmen der Kalibrierung keine fixen Größen.
„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Helligkeit: 21 %, Kontrast: 51 %, Schwarzwert: 50 %, Rot: 100, Grün: 95, Blau: 94.
„AdobeRGB“ (Helligkeit: 140 cd/m², Gamma: 2.2, Weißpunkt: D65):
Helligkeit: 21 %, Kontrast: 51 %, Schwarzwert: 50 %, Rot: 100, Grün: 95, Blau: 96.
„ECI-RGB 2.0“ (Helligkeit: 140 cd/m², Gamma: L*, Weißpunkt: D50):
Helligkeit: 27 %, Kontrast: 51 %, Schwarzwert: 50 %, Rot: 100, Grün: 86, Blau: 72.

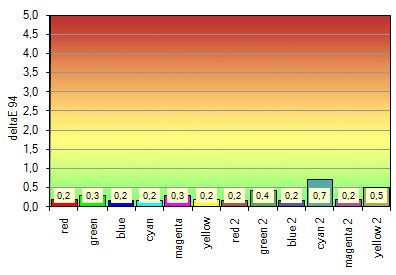

Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in Adobe Photoshop entsprechende Testpattern erzeugt, mit dem jeweiligen Profil des Arbeitsfarbraumes (sRGB, AdobeRGB, ECI-RGB 2.0) versehen und ausgemessen. Als CMM kam Adobe (ACE) zum Einsatz. Aufgrund des relativ farbmetrischen Rendering-Intents bleiben durch das CMM verursachte Farbraumkompressionen aus.

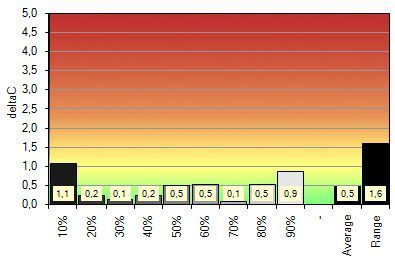

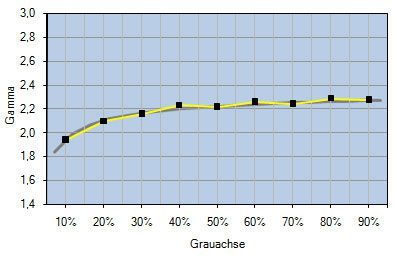

Vergleich der AdobeRGB Farbeinstellung mit dem AdobeRGB-Arbeitsfarbraum
| Software kalibriert | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 6524 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 94.83 100.00 108.85 |
| DeltaE zum Zielweißpunkt | – | 0,38 |
| DeltaE zur Blackbodykurve* | – (0,08) | 0,36 |
| Helligkeit / cd/m² | – | 140,0 |
| Schwarzpunkt / cd/m² | – | 0,15 |
| Kontrast / x:1 | – | 933 |
| Gradation / Durchschnitt | sRGB | ~sRGB |
* CCT-Bezug

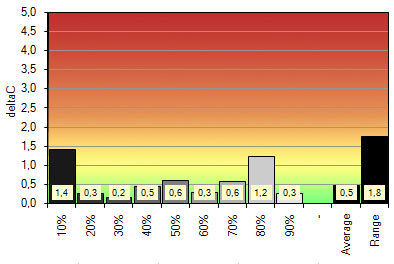

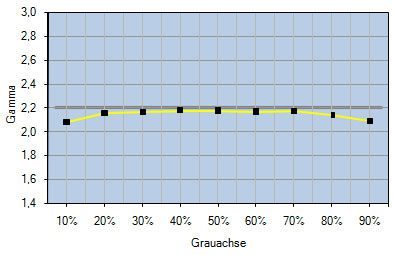

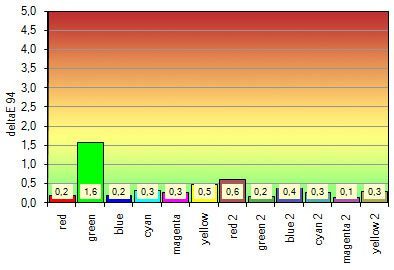

Vergleich mit dem AdobeRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils
| Software kalibriert | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 6531 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 94.71 100.00 108.74 |
| DeltaE zum Zielweißpunkt | – | 0,59 |
| DeltaE zur Blackbodykurve* | – (0,08) | 0,60 |
| Helligkeit / cd/m² | – | 141,0 |
| Schwarzpunkt / cd/m² | – | 0,15 |
| Kontrast / x:1 | – | 940 |
| Gradation / Durchschnitt | Gamma 2,2 | ~Gamma 2,15 (avg.) |
* CCT-Bezug

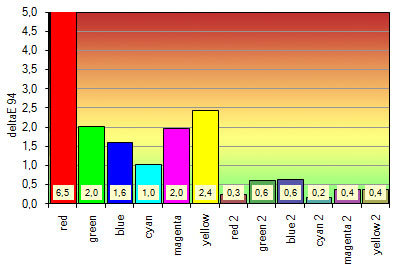

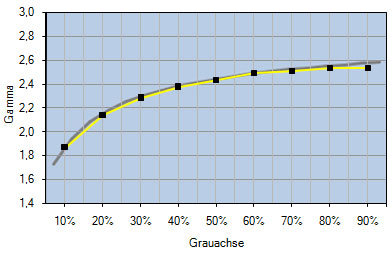

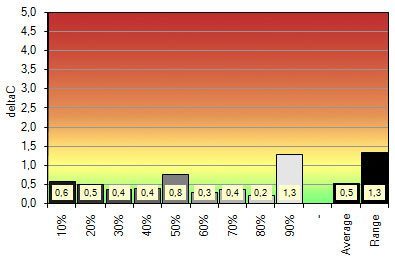

Vergleich mit dem ECI-RGB 2.0-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils
| Software kalibriert | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D50 (5002) | 4992 |
| Weißpunkt XYZ (normalisiert) | 95.42 100.00 82.51 | 96.45 100.00 82.33 |
| DeltaE zum Zielweißpunkt | – | 0,16 |
| DeltaE zur Blackbodykurve* | – (0,07) | 0,09 |
| Helligkeit / cd/m² | – | 140,8 |
| Schwarzpunkt / cd/m² | – | 0,17 |
| Kontrast / x:1 | – | 828 |
| Gradation / Durchschnitt | L* | ~L* |
* CCT-Bezug
Das volle Potential des Fujitsu P27T-6 wird hingegen erst nach Kalibration und Profilierung offen gelegt. Durch die sehr gute Abdeckung der Farbräume sRGB und AdobeRGB reduzieren sich die DeltaE Abweichungen der Farbwerte auf ein Minimum. Die ohnehin schon fast farbstichfreie Grauachse verbessert sich im unteren Helligkeitsbereich. Weißpunkt und Gradation liegen nun auch sehr nahe an den Vorgaben. Ein Kontrastverhältnis von über 900:1 ist ungewöhnlich hoch und macht einmal mehr auf den sehr guten Schwarzpunkt des Fujitsu P27T-6 aufmerksam. Die Unterabdeckung im ECI-RGB 2.0 Farbraum hat höhere DeltaE Abweichungen der Primär- und Sekundärfarben zur Folge. Weißpunkt, Grauachse sowie Gradation können den Vorgaben jedoch entsprechen. Dem Einsatz des Fujitsu P27T-6 in der EBV, besonders wenn die Farbräume sRGB und AdobeRGB bedient werden möchten, steht somit nichts im Wege.
