Test Monitor Quatographic Intelli Proof 240 LED excellence
6/9

Korrekturmatrix für das X-Rite DTP94

Da Quato schon eine speziell abgestimmte Korrekturmatrix anbietet, verzichten wir an dieser Stelle auf eine eigene Ermittlung mit dem EyeOne Pro als Referenz.

Hardwarekalibration mit iColor Display 3.7

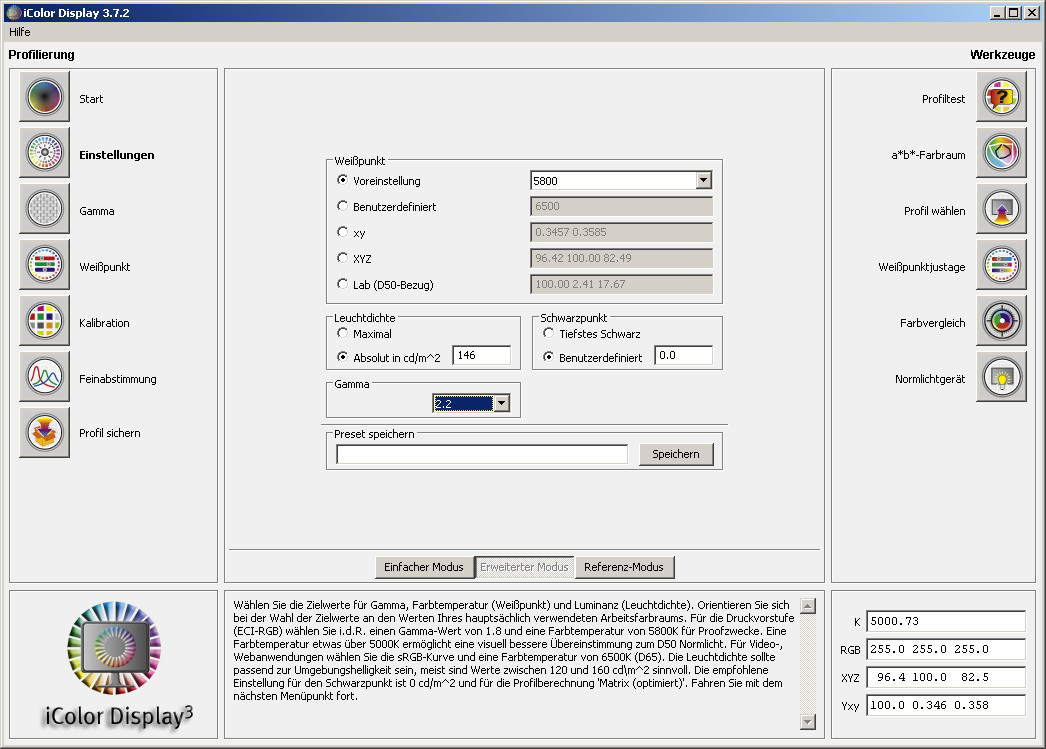

Der Workflow mit iColor Display ist unkompliziert. Die Software setzen wir auch im Rahmen der Softwarekalibration für unsere Testbildschirme ein. Der Benutzer kann das Kalibrationsziel in einem Konfigurationsfenster individuell festlegen.

Die Wahl des Weißpunktes ist völlig flexibel (Angabe in Kelvin, Normfarbwerten, Normfarbwertanteilen und relativ zu D50 in Lab). Für die Gradation stehen ein fixes Gamma von 1.6 – 2.6, sRGB-, Rec.709- und L*-Gradation zur Verfügung.

Neben der Vorgabe der gewünschten Leuchtdichte kann optional auch der Schwarzpunkt angehoben werden.

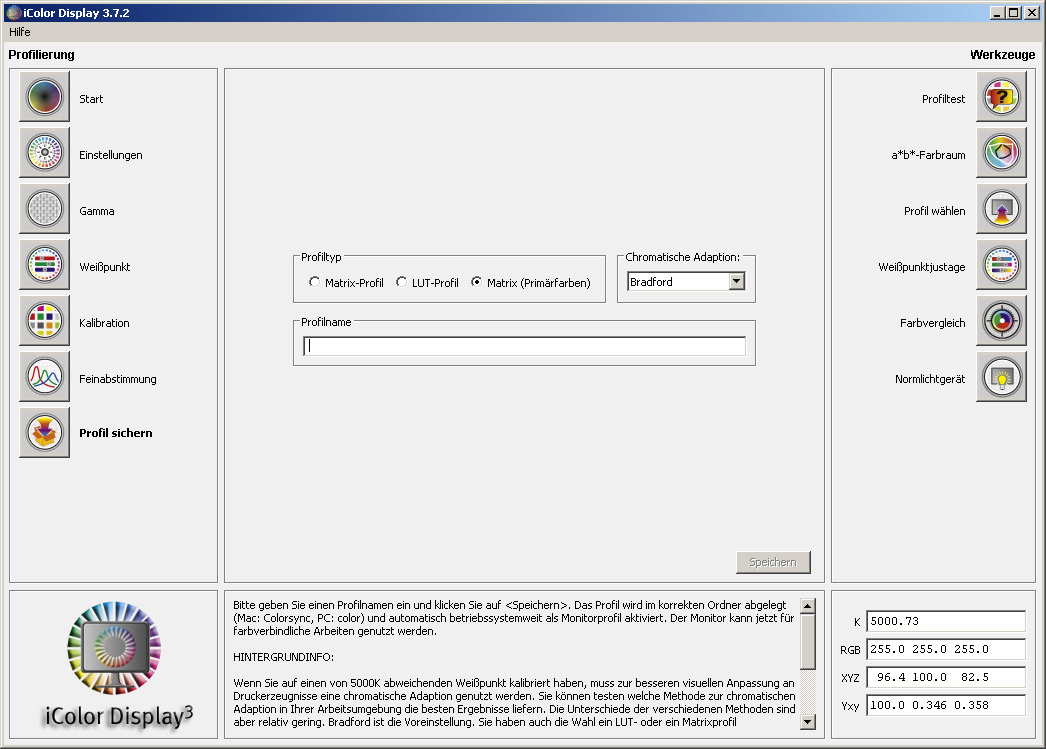

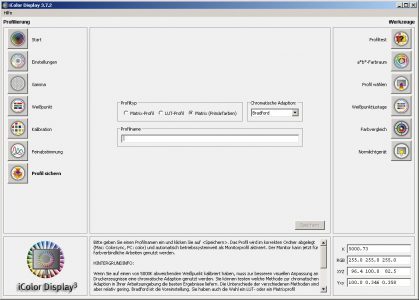

Nach der Profilierung ist eine Speicherung als Matrix- oder LUT-Profil möglich. Da im ICC-Workflow immer relativ zu D50 gearbeitet wird, ist eine chromatische Adaption während der Profilerstellung sinnvoll. Zur Auswahl stehen verschiedene Optionen, von denen i.d.R. „Bradford“ die beste Lösung darstellt.

Quato integriert auch das umfangreiche UDACT der UGRA. Es gibt einen deutlich besseren und detaillierteren Überblick über den Bildschirmzustand als eine einfache Profilvalidierung.

Quatographic Intelli Proof 240 Led Excellence Monitor Ic1
Quatographic Intelli Proof 240 Led Excellence Monitor Ic2
Quatographic Intelli Proof 240 Led Excellence Monitor Ic3

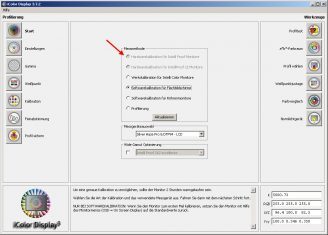

Workflow in iColor Display 3.7

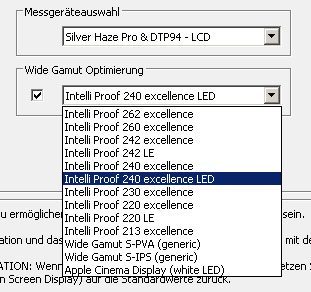

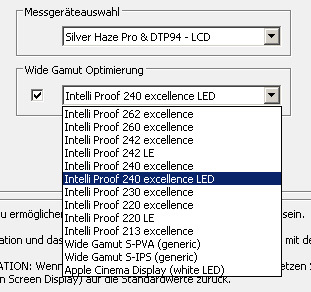

Bei Verwendung eines Colorimeters (idealerweise das mitgelieferte X-Rite DTP94B) sollte der Benutzer unbedingt die Korrektur für das RGB-LED Spektrum aktivieren.

Quatographic Intelli Proof 240 Led Excellence Monitor Ic4
Softwareseitige Korrektur für das eingesetzte Colorimeter

Nachfolgend haben wir die Hardwarekalibrierung messtechnisch überprüft. Zunächst wurde zu diesem Zweck eine Kalibrierung und Profilierung mit dem EyeOne Pro durchgeführt und anschließend, unter Berücksichtigung des so erstellten Monitorprofils, mit sRGB, AdobeRGB und ECI-RGB 2.0 als Arbeitsfarbraum verglichen. Abschließend haben wir auf die Empfehlungen der UGRA für Softproofing kalibriert und den UGRA-Test durchlaufen lassen. Wir weisen an dieser Stelle aber noch einmal darauf hin, dass das UDACT mit jedem Kalibrationsziel (erfolgreich) durchlaufen werden kann.

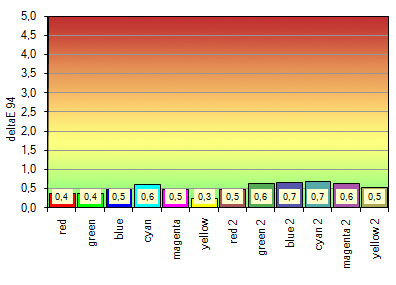

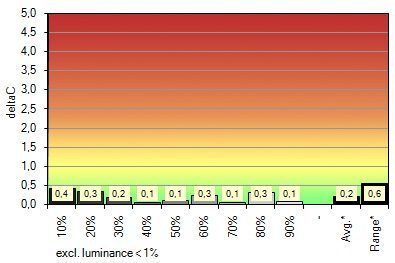

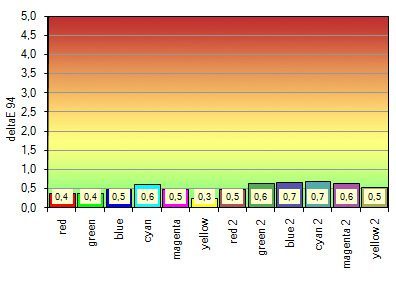

Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Parameter Ziel Erreicht
D65 (6502) 6503
95.04 100.00 108.88 94.94 100.00 108.70
0,22
– (0,08) 0,15
140,00 136,4
Nativ 0,26
Nativ 524
sRGB ~sRGB

* CCT-Bezug

Quatographic Intelli Proof 240 Led Excellence Monitor SRGB Hwkali Farbe

Quatographic Intelli Proof 240 Led Excellence Monitor SRGB Hwkali Grau

Quatographic Intelli Proof 240 Led Excellence Monitor SRGB Hwkali Gradation

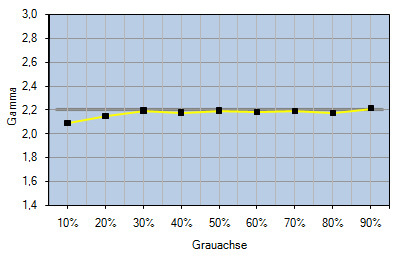

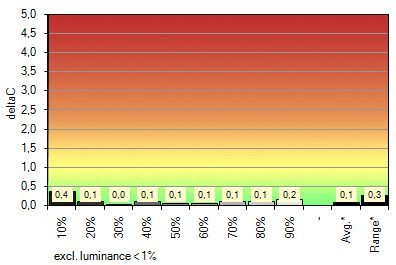

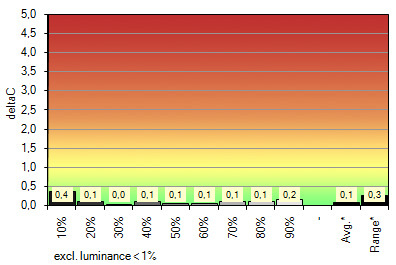

Vergleich mit dem AdobeRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Parameter Ziel Erreicht
D65 (6502) 6491
95.04 100.00 108.88 95.28 100.00 108.74
0,41
– (0,08) 0,53
140,00 136,2
Nativ 0,26
Nativ 523
Gamma 2,2 ~Gamma 2,17 (avg.)

* CCT-Bezug

Quatographic Intelli Proof 240 Led Excellence Monitor ARGB Hwkali Farbe

Quatographic Intelli Proof 240 Led Excellence Monitor ARGB Hwkali Grau

Quatographic Intelli Proof 240 Led Excellence Monitor ARGB Hwkali Gradation

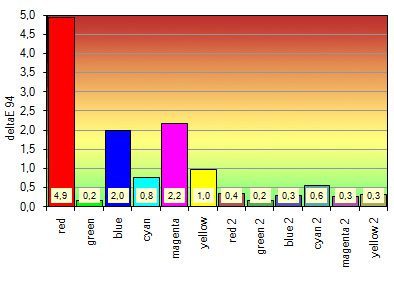

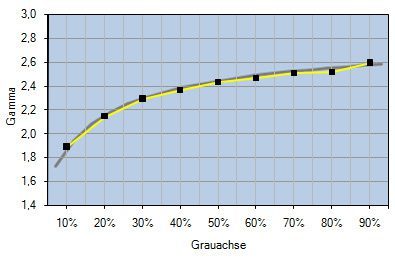

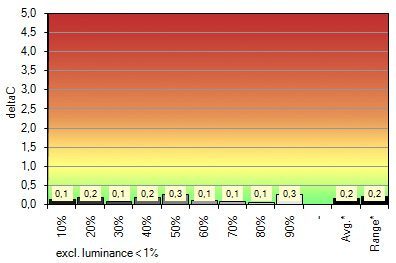

Vergleich mit dem ECI-RGB 2.0-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Parameter Ziel Erreicht
D50 (5002) 4993
96.42 100.00 82.51 96.58 100.00 82.65
0,29
– (0,07) 0,42
140,00 138,8
Nativ 0,25
Nativ 555
L* ~L*

* CCT-Bezug

Quatographic Intelli Proof 240 Led Excellence Monitor EciRGB Hwkali Farbe

Quatographic Intelli Proof 240 Led Excellence Monitor EciRGB Hwkali Grau

Quatographic Intelli Proof 240 Led Excellence Monitor EciRGB Hwkali Gradation


Die Ergebnisse nach der Hardwarekalibrierung können vollständig überzeugen. Die Neutralität ist exzellent, während die Transformationen der Farbwerte natürlich weiterhin bestmöglich gelingen. Da keinerlei Korrekturen über die Grafikkarten-LUT ausgeführt werden, bleibt der Tonwertumfang unangetastet hoch. Das Kontrastverhältnis steigt gegenüber der Softwarekalibrierung leicht an, was dem bereits angesprochenen Weißpunkthandling geschuldet ist.

Eine Hardwarekalibrierung bietet zudem den Vorteil, dass alle im Rahmen der Kalibrierung vorgenommen Änderungen bzw. Optimierungen auch in Spielen persistent in der Monitor-LUT bleiben. Änderungen der Grafikkarten-LUT würden dagegen bei Spielstart ohne weitere Maßnahmen verworfen.

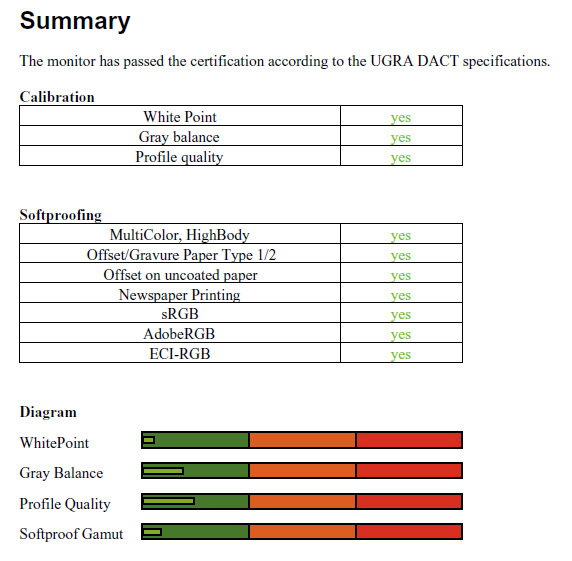

UGRA-Test (Hardwarekalibration)

Der Quato IP240ex LED erhält die Zertifizierung völlig problemlos, da der Tonwertumfang nicht mehr eingeschränkt wird.

Quatographic Intelli Proof 240 Led Excellence Monitor Ugra Hw
Der ausführliche UGRA UDACT Report für die Hardwarekalibration kann als PDF Datei heruntergeladen werden.

Interpolation

Der Quato IP240ex LED verfügt über eine ausgereifte Lösung zur Skalierung. Die geht qualitativ deutlich über einfaches Pointsampling hinaus, das immer noch von einigen Bildschirmen zur Skalierung, ungeachtet des Quellseitenverhältnisses, genutzt wird. Der Trend geht inzwischen aber klar zur Implementierung intelligenterer Lösungen. Bei Zuspielung durch den PC ist man also grundsätzlich nicht darauf angewiesen, die Skalierung von der Grafikkarte übernehmen zu lassen.

Die folgenden Bilder geben einen groben Eindruck über die Qualität der Skalierung wieder. Der Abstand der Kamera zum Bildschirm ist stets identisch und es wird immer seitengerecht auf Vollbild skaliert.

Quatographic Intelli Proof 240 Led Excellence Monitor Scaler1200
Quatographic Intelli Proof 240 Led Excellence Monitor Scaler1024

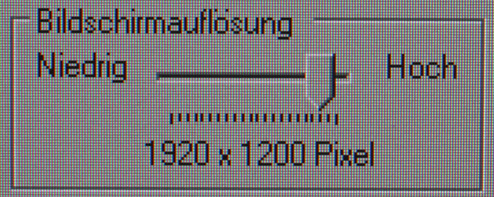

Links Auflösung 1.920 x 1.200 und rechts Auflösung 1.280 x 1.024.
Quatographic Intelli Proof 240 Led Excellence Monitor Scaler768
Quatographic Intelli Proof 240 Led Excellence Monitor Scaler720

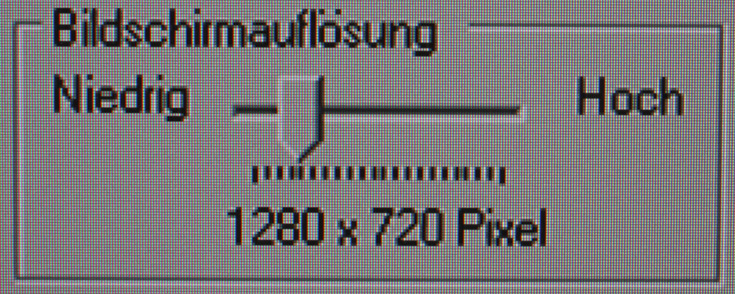

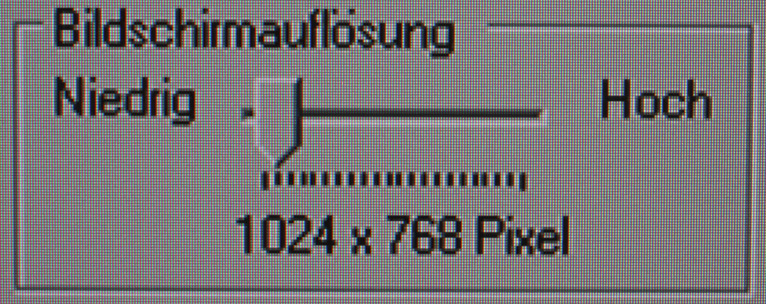

Links Auflösung 1.024 x 768 und rechts Auflösung 1.280 x 720.

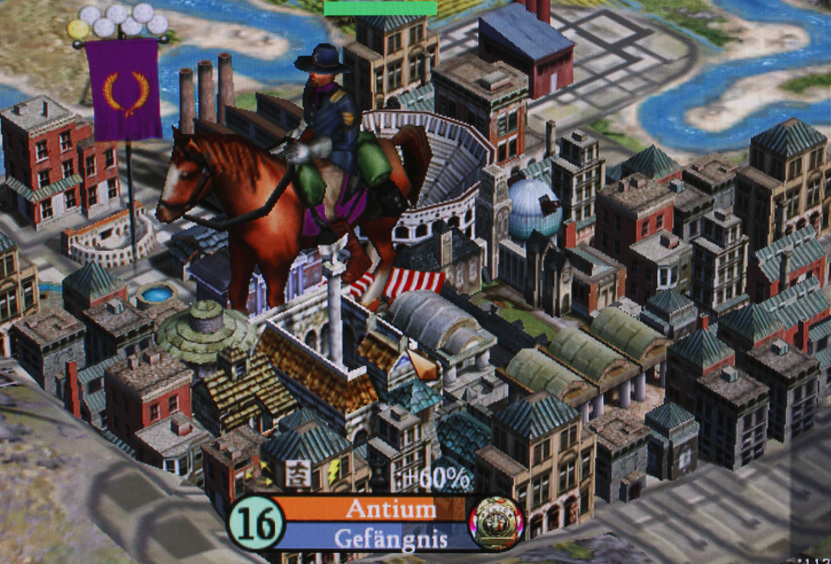

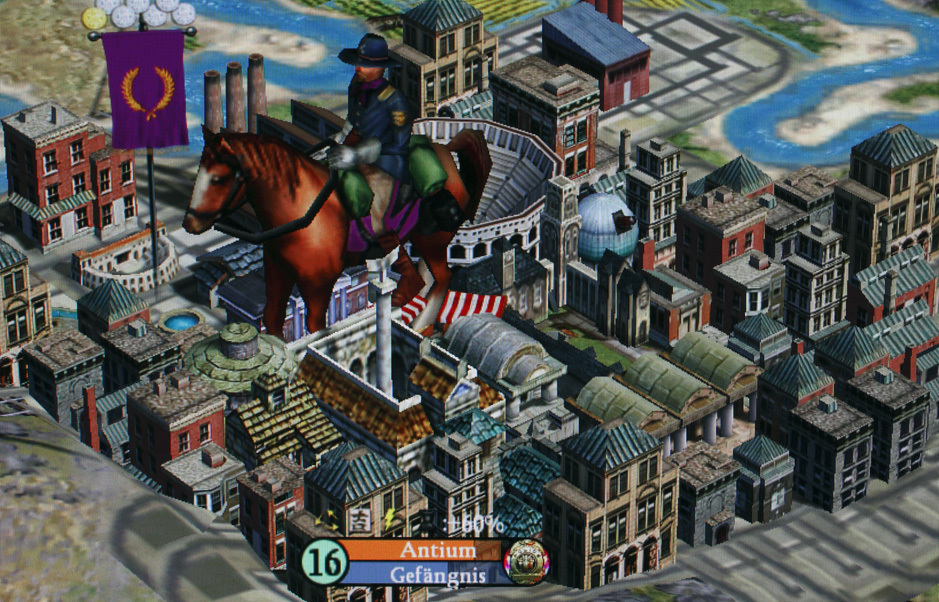

Um die Skalierung in Spielen zu verdeutlichen, haben wir identische Auflösungen in „Civilization IV – Beyond the Sword“ genutzt:

Quatographic Intelli Proof 240 Led Excellence Monitor Game1200
Quatographic Intelli Proof 240 Led Excellence Monitor Game1024
Links Auflösung 1.920 x 1.200 und rechts Auflösung 1.280 x 1.024.
Quatographic Intelli Proof 240 Led Excellence Monitor Game768
Quatographic Intelli Proof 240 Led Excellence Monitor Game720

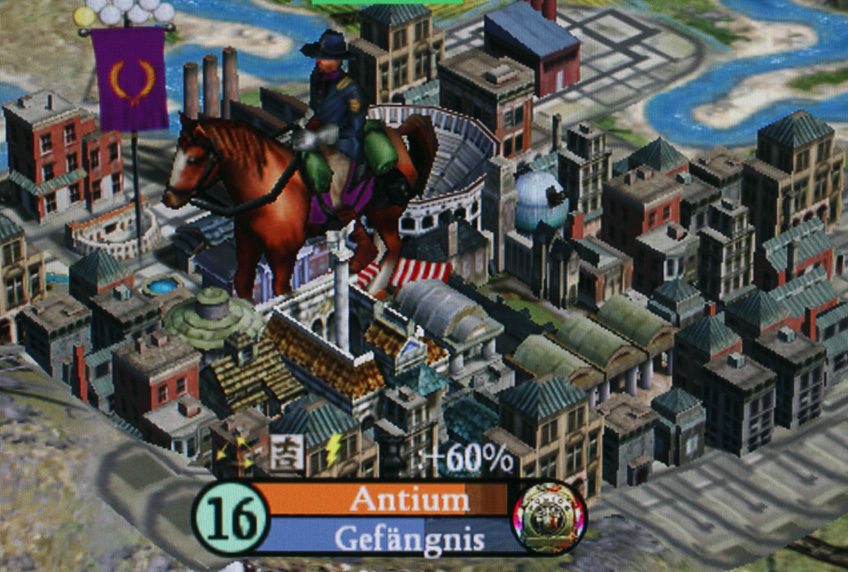

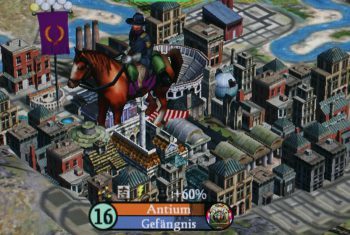

Links Auflösung 1.024 x 768 und rechts Auflösung 1.280 x 720.

Der Scaler des Quato IP240ex LED arbeitet insgesamt noch gut, auch wenn das Bild bei textlastiger Darstellung etwas überschärft wirkt. Auf überwiegend grafische Inhalte hat dieses Verhalten kaum negativen Einfluss. Ein dedizierter Schärferegler ist nicht vorhanden.

Alle unterstützten Auflösungen mit quadratischem Pixelseitenverhältnis werden auf Wunsch unverzerrt angezeigt. Eine individuelle Konfiguration der Skalierung ist ebenfalls möglich.

Denis Freund

... ist seit 2008 dabei und hat Medieninformatik sowie Druck-/ Medientechnik studiert. Es ist für die Bereiche Farbmesstechnik, -metrik und -management zuständig und entwickelte die PRAD-Test-Software. Nach wie vor verfasst er Testberichte über Grafik-Monitore.
