Messungen nach Kalibration und Profilierung
Für die nachfolgenden Messungen wurde das Gerät aus Quato iColor Display heraus kalibriert und profiliert. Die angestrebte Helligkeit lag bei 140 cd/m². Als Weißpunkt wurde D65 gewählt.
Beides stellt keine allgemeingültige Empfehlung dar. Das gilt auch für die Wahl der Gradation, zumal die aktuelle Charakteristik im Rahmen des Farbmanagements ohnehin berücksichtigt wird.
Für die Kalibrierung im OSD wurden folgende Werte eingestellt:
| Bildmodus: | Anwender 1 |
| Helligkeit: | 34 |
| Kontrast: | 80 |
| Gamma: | Nicht auswählbar |
| Farbtemperatur: | Nicht auswählbar |
| RGB: | 50/48/48 |

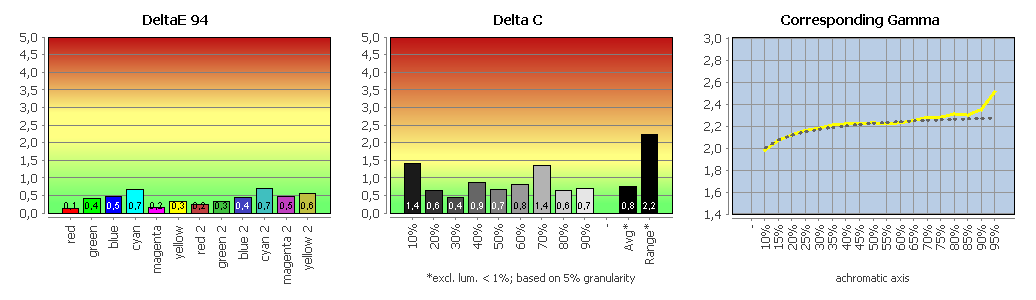

Profilvalidierung
Der ASUS PA169CDV zeigt keine auffälligen Drifts oder unschönen Nichtlinearitäten. Das Matrix-Profil beschreibt seinen Zustand sehr exakt. Eine Wiederholung der Profilvalidierung nach 24 Stunden ergab keine signifikant erhöhten Abweichungen. Alle Kalibrationsziele wurden erreicht. Die Graubalance ist gut (Delta-C-Average: 0,75), die Range erzielt mit 2,23 Delta C eine befriedigende Wertung. Die Farbwerte sind sehr gut (Delta-E94-Average: 0,48; Delta-E94-Maximum: 1,30).
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.
Vergleich mit sRGB (farbtransformiert)

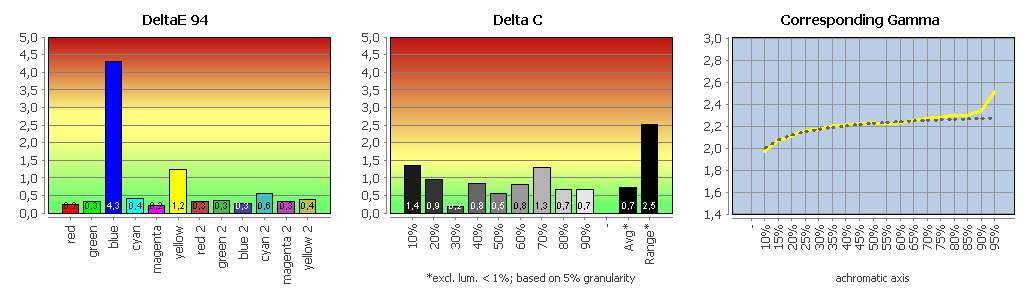

Unser CMM berücksichtigt Arbeitsfarbraum- und Bildschirmprofil und führt auf dieser Basis die notwendigen Farbraumtransformationen mit farbmetrischem Rendering-Intent durch. Die Graubalance ist gut (Delta-C-Average: 0,73), die Range fällt mit 2,51 Delta C befriedigend aus. Die Farbwerte sind sehr gut (Delta-E94-Average: 0,61), und die höchste Abweichung bei den Farben wird mit 4,31 Delta E94 für Blau ermittelt. Der Gammawert liegt im Schnitt bei 2,22, und die Gammakurve verläuft bis auf einen Schlenker am Ende korrekt.
Die „Range“ bei Delta C (ΔC) bezieht sich auf den Bereich oder die Spanne der Farbunterschiede zwischen zwei Farben oder Farbwerten. Delta C ist eine Metrik, die in der Farbmessung und -analyse verwendet wird, um den Farbunterschied zwischen zwei Farbproben zu quantifizieren. Es misst, wie stark die Farben voneinander abweichen.
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.
Color Calibration Testing Report
Gemäß beiliegendem Prüfbericht wird dem ASUS PA169CDV ein Gamma von 2,14, ein durchschnittliches Delta E von 0,56 und eine Farbtemperatur zwischen 6000 und 6500 K, die sich aus dem Report nicht genau ablesen lässt, attestiert. Die Ergebnisse wurden im sRGB-Modus ermittelt.
Anhand der von uns im sRGB-Modus ermittelten Werte liegt der durchschnittliche Delta-E-Wert bei 1,28 und somit höher, aber innerhalb des versprochenen Wertes von kleiner als 2. Bei den 32 Messungen ist die höchste Abweichung 3 Delta E bei Blau erkennbar. In unserer Messreihe mit 125 Werten liegt die höchste Abweichung mit 4,28 ebenfalls bei Blau (RGB 0 0 255). Der Gammawert beläuft sich laut unserer Messung auf 2,18.
Grundsätzlich hält der ASUS PA169CDV die versprochene Farbgenauigkeit von einem durchschnittlichen Delta E < 2 ein. Allerdings ist das nicht sonderlich schwer zu erreichen.
Reaktionsverhalten
Das Reaktionsverhalten haben wir in nativer Auflösung bei 60 Hz am HDMI-Eingang untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.
Bildaufbauzeit und Beschleunigungsverhalten
Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.
Der Messwert CtC (Color to Color) geht über die herkömmlichen Messungen von reinen Helligkeitssprüngen hinaus – schließlich sieht man am Bildschirm in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren. Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.
Im Datenblatt wird eine Reaktionszeit von 10 ms für GtG genannt. Eine Beschleunigungsoption (Overdrive) ist im OSD im Reiter „Bild“ unter „TraceFree“ zu finden. Der ASUS PA169CDV besitzt sechs Overdrive-Stufen (0, 20, 40, 60, 80 und 100). Als Standardwert ist „TraceFree 60“ voreingestellt.
Overdrive, 60 Hz
60 Hz, TraceFree 0

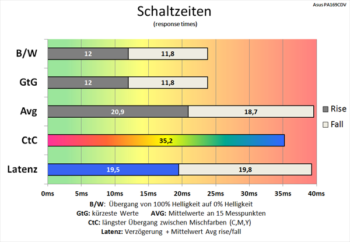

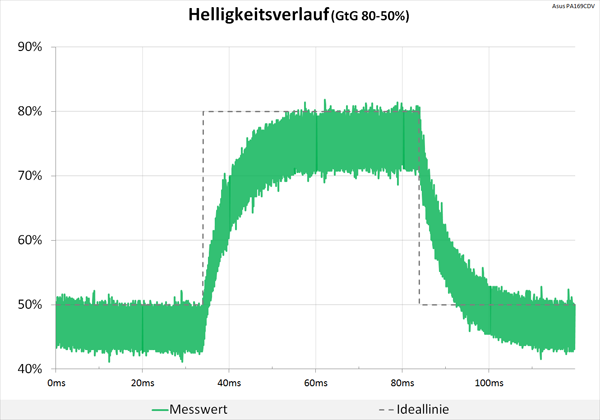

Bei ausgeschaltetem Overdrive messen wir den Schwarz-Weiß-Wechsel und den schnellsten Grauwechsel jeweils mit 23,8 ms. Der Durchschnittswert für unsere 15 Messpunkte liegt bei 39,6 ms. Der CtC-Wert beträgt 35,2 ms. Der Helligkeitsverlauf ist völlig neutral und zeigt keine Überschwinger. Keine Frage: Das sind extrem langsame Schaltzeiten!
Das Schaltzeiten-Diagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.
60 Hz, TraceFree 60

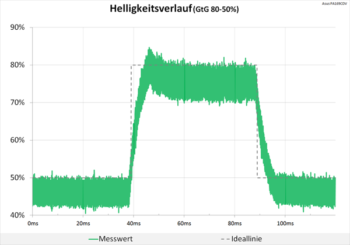

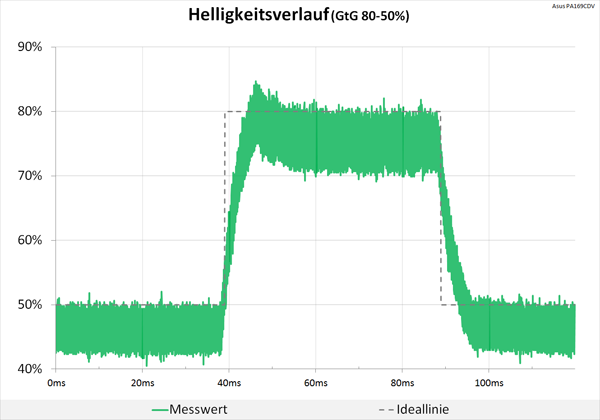

In der Overdrive-Stufe „TraceFree 60“ (Standard) werden die Schaltzeiten schon merklich verkürzt. Die Werte reduzieren sich beim Schwarz-Weiß-Wechsel (21,2 ms), beim schnellsten Grauwechsel (9,4 ms), beim durchschnittlichen Grauwechsel (11,2 ms) und bei CtC (6 ms) merkbar. Der Helligkeitsverlauf zeigt geringe Überschwinger, die in der Praxis aber dennoch zu sichtbarem Ghosting führen. Da mit dem ASUS PA169CDV nicht gespielt wird, empfehlen wir, „TraceFree 40“ zu verwenden.
60 Hz, TraceFree 100
In der höchsten Stellung „TraceFree 100“ werden die Reaktionszeiten nochmals verbessert. Überschwinger treten jetzt aber massiv auf. Dieser Modus ist aus Qualitätssicht nicht die erste Wahl.

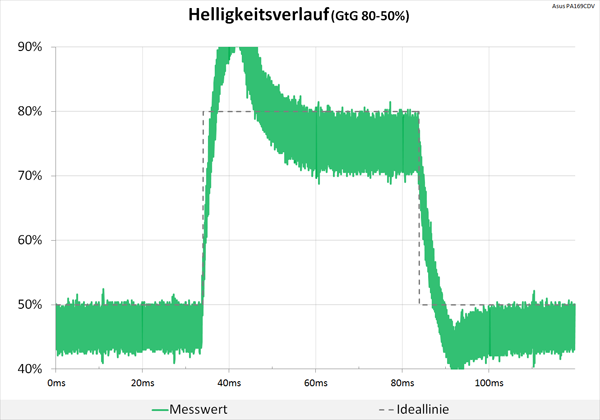

Den Schwarz-Weiß-Wechsel messen wir mit 21,2 ms, ebenso wie unter „TraceFree 60“. Der Grauwechsel liegt bei 5,2 ms und damit deutlich unter dem in den Spezifikationen genannten Wert von 10 ms. Der Durchschnittswert für unsere 15 Messpunkte beträgt 12,7 ms. Der CtC-Wert ist mit 3,2 ms jetzt auch richtig schnell. Der Helligkeitsverlauf zeigt extreme Überschwinger, die sogar unsere Grafik sprengen.
