Messungen nach Kalibration und Profilierung
Für die nachfolgenden Messungen wurde der BenQ SW270C aus Palette Master heraus hardwarekalibriert und profiliert. Die angestrebte Helligkeit lag bei 140 cd/m². Als Weißpunkt wurde D65 gewählt. Beides stellt keine allgemeingültige Empfehlung dar. Das gilt auch für die Wahl der Tonwertkurve, zumal die aktuelle Charakteristik im Rahmen des Farbmanagements ohnehin berücksichtigt wird.

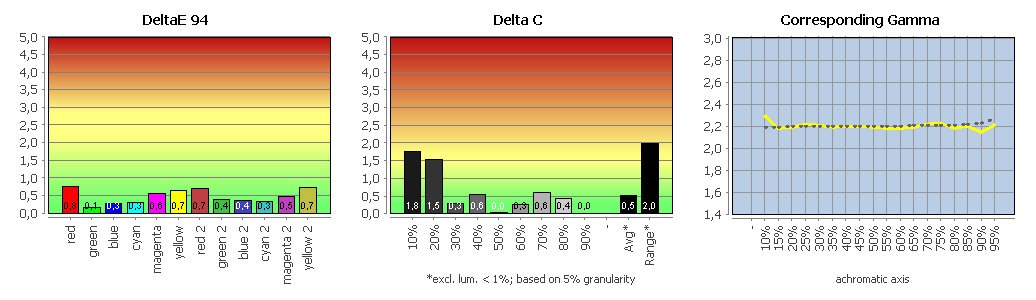

Profilvalidierung
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.
Der BenQ SW270C zeigt keine auffälligen Drifts oder unschönen Nichtlinearitäten. Das Shaper-Matrix-Profil beschreibt seinen Zustand präzise. Eine Wiederholung der Profilvalidierung nach 24 Stunden ergab keine signifikant erhöhten Abweichungen. Alle Kalibrationsziele wurden erreicht. Die Graubalance ist gut.
Auffällig ist allerdings das noch mal deutlich reduzierte Kontrastverhältnis, das sich nicht allein aus Anpassungen des Weißpunktes erklären lässt. Die Ausgleichsfunktion zur Verbesserung der Flächenhomogenität war ebenfalls schon vor der Kalibration aktiv. Somit verbleibt eine Anhebung des Schwarzwertes, um Marge für Korrekturen in den absoluten Tiefen zu gewinnen.
Die Software sieht auch tatsächlich eine entsprechende Option vor („Schwarzpunkt: Relativ“ statt „Schwarzpunkt: Absolut Null“), die allerdings in unseren Tests keine Wirkung zeigt. Schwarzwert und Neutralität in den Tiefen bleiben unverändert – selbst bei Verwendung einer Sonde (X-Rite i1Display Pro), die hier noch präzise messen kann.

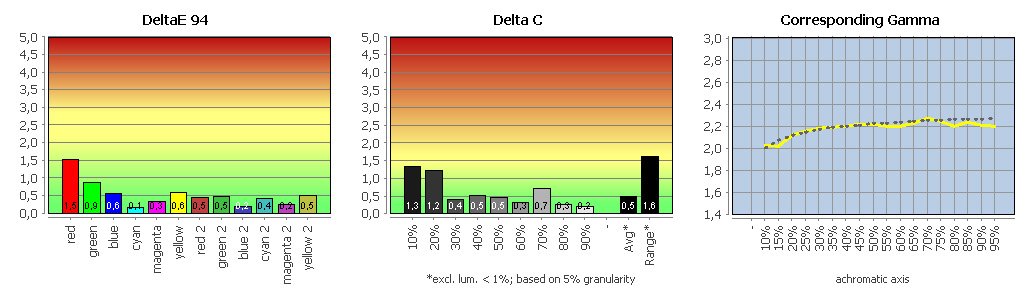

Vergleich mit sRGB (farbtransformiert)
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.

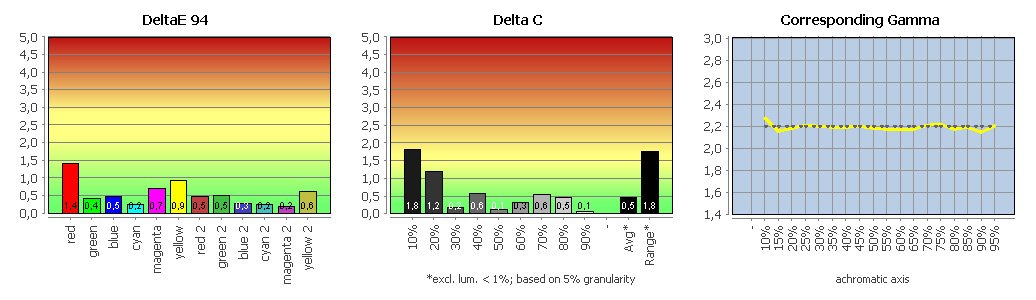

Vergleich mit Adobe RGB (farbtransformiert)
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.

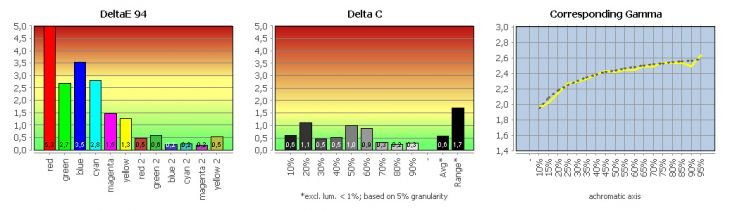

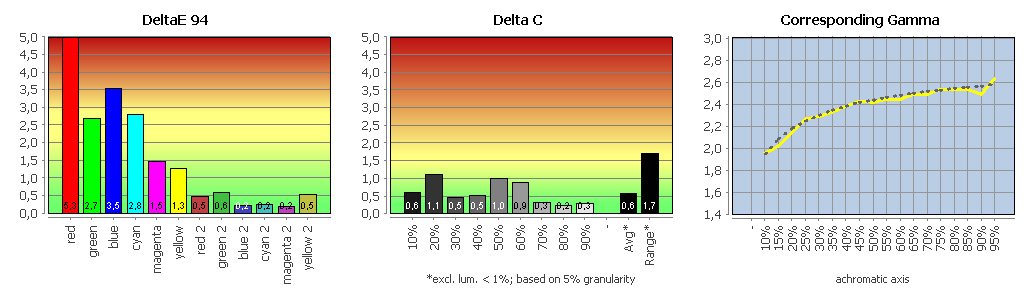

Vergleich mit ECI-RGB v2 (farbtransformiert)
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.
Unser CMM berücksichtigt Arbeitsfarbraum- und Monitorprofil und führt auf dieser Basis die notwendigen Farbraumtransformationen mit farbmetrischem Rendering-Intent durch. Das gelingt für den BenQ SW270C einwandfrei. In sRGB und Adobe RGB treten aufgrund seines großen Farbumfangs faktisch keine Out-of-Gamut-Farben auf. Einige gesättigte Tonwerte in ECI-RGB v2 können dagegen nur näherungsweise durch eine Abbildung auf die Farbraumgrenze dargestellt werden. Damit steigt auch die Gefahr von Tonwertabrissen in diesen Bereichen.

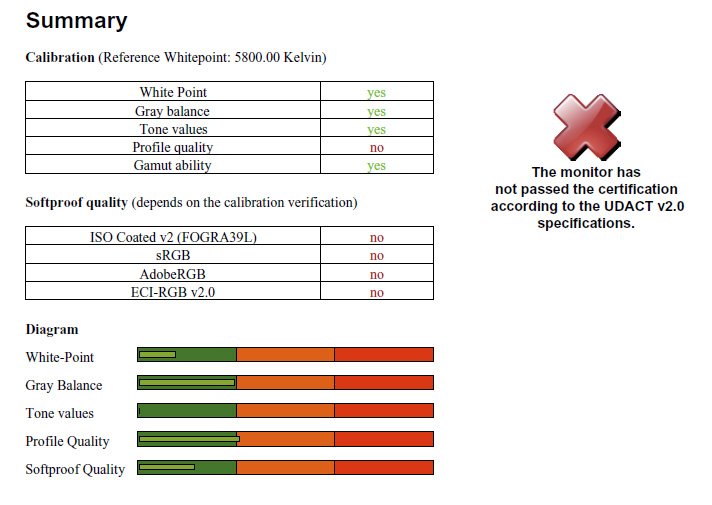

UDACT („UGRA-Test“)
Vor dem Test haben wir den Bildschirm auf folgende Zielwerte kalibriert, die den Empfehlungen der UGRA für Softproofing-Aufgaben entsprechen (alternativ: L*-Gradation):
| Helligkeit | Weißpunkt (CCT) | Weißpunkt (XYZ, norm.) | Gradation | |
| Ziel | 160 cd/m² | 5800 K | 95.37 100.00 97.39 | Gamma 1.8 |
Im Rahmen des Zertifizierungsprozesses wird unter anderem der UGRA-/FOGRA-Medienkeil CMYK auf Basis der ausgewählten Druckbedingung vermessen. Wir definieren hier die durch die FOGRA39-Charakterisierungsdaten beschriebene Offset-Druckbedingung (glänzend bzw. matt gestrichenes Bilderdruckpapier). Die Zertifizierung scheitert nur denkbar knapp an dem etwas zu farbstichigen Schwarzpunkt, wobei das eingesetzte Messgerät hier ohnehin nicht mehr präzise messen kann. Gleichzeitig erlaubt der Aufbau des Profils (Matrix-Shaper mit einfachem Gammawert pro Farbkanal) gar keine akkurate Charakterisierung in diesem Bereich.
Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.
Palette Master Element
Hardware-Kalibration
Mittels Palette Master Element kann der BenQ SW270C kalibriert werden. Da dabei direkt auf den Scaler bzw. dessen LUTs zugegriffen wird, handelt es sich um eine sogenannte Hardware-Kalibration. Als Messgeräte können i1Display Pro und i1Pro (2) von X-Rite sowie Spyder 4 und Spyder 5 von Datacolor zum Einsatz kommen. Die Software lag zum Testzeitpunkt in der Version 1.3.5 vor und kann von der Website des Herstellers kostenlos für Windows und macOS heruntergeladen werden.
Das Kalibrationsziel kann im erweiterten Modus nach einem Klick auf „Profilieren“ angepasst werden. In einer Farbmanagement-fähigen Umgebung wird man in der Regel den vollen Farbumfang des Monitors nutzen wollen. Das maximiert die Flexibilität. Alternativ können die farbmetrischen Daten der Primärfarben durch Voreinstellungen oder Eingabe ihrer xy-Normfarbwertanteile definiert werden. Anschließend muss der Benutzer nur noch Weißpunkt, Leuchtdichte und Tonwertkurve (Gamma-Gradationen sowie die im OSD fehlende L*-Charakteristik) festlegen. Eine Auswahl der sRGB-Tonwertkurve ist an dieser Stelle leider nicht möglich.
Die Einstellung „Schwarzpunkt“ wird im Handbuch nur rudimentär beschrieben. Beabsichtigt ist eine Einflussnahme auf die Optimierung von Tonwertkurve bzw. Graubalance. Mit der Einstellung „Relativ“ sollte auch in den absoluten Tiefen – und zwangsweise auf Kosten des maximalen Kontrastumfangs – eine Messwert-basierte Anpassung relativ zum gewählten Weißpunkt erfolgen. Tatsächlich können wir aber nach der Kalibration Unterschiede weder messtechnisch noch visuell ausmachen.
Nach den Zielvorgaben werden wichtige Profilparameter spezifiziert. Palette Master Element kann Matrix- und LUT-Profile in den Versionen 2 und 4 erzeugen. Leider ist es beim Matrix-Typ nicht möglich, die tatsächlich erreichte Tonwertkurve in Tabellenform zu erfassen. Die entsprechenden Tags für jeden Farbkanal enthalten stets den Ziel-Gammawert (bis auf L*, das nicht durch einen einzelnen Wert charakterisiert werden kann).
Die erzeugten Profile enthalten überraschenderweise ein vcgt-Tag, das normalerweise die Kalibrationstabellen für die LUTs der Grafikkarte enthält. Tatsächlich werden hier aber keine verlustbehafteten Korrekturen gespeichert. Die Kalibration wird vollständig über die LUTs des Monitors realisiert.
Während unserer Tests mussten wir die Kalibration vereinzelt wiederholen, da es nach Abschluss zu starken Farbverfälschungen kam. Die Einbindung der LUT-Korrekturen in die Scaler-Pipeline scheint hier noch nicht völlig stabil umgesetzt zu sein.
