Reaktionsverhalten
Das Reaktionsverhalten haben wir in nativer Auflösung bei 60 und 100 Hz am DisplayPort untersucht. Der iiyama XUB2463HSU-B1 wurde für die Messung auf die Werkseinstellungen zurückgesetzt.
Bildaufbauzeit und Beschleunigungsverhalten
Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.
Der Messwert CtC (Color to Color) geht über die herkömmlichen Messungen von reinen Helligkeitssprüngen hinaus – schließlich sieht man am Bildschirm in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren. Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.
Im Datenblatt wird eine Reaktionszeit von 3 ms für GtG genannt. Eine Beschleunigungsoption (Overdrive) ist vorhanden. Sie beinhaltet sechs Reglerpositionen (Aus, 1, 2, 3, 4, 5). In der Werkseinstellung ist die Option „3“ aktiviert.
Overdrive, 60 Hz

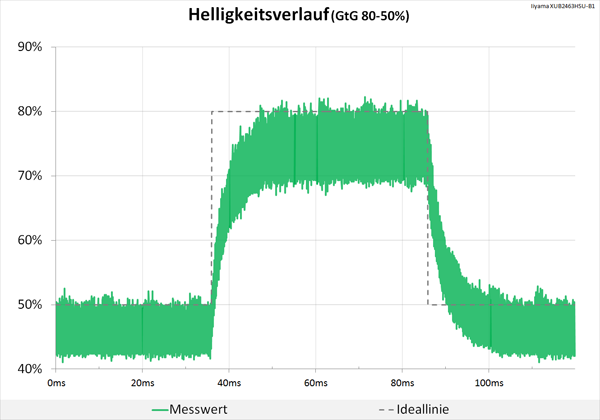

60 Hz, Overdrive „Aus“
Bei ausgeschaltetem Overdrive messen wir den Schwarz-Weiß-Wechsel und den schnellsten Grauwechsel jeweils mit 16,6 ms. Der Durchschnittswert für unsere 15 Messpunkte liegt bei sehr langsamen 27,7 ms. Der CtC-Wert beträgt 27,2 ms. Der Helligkeitsverlauf ist völlig neutral und zeigt keine Überschwinger.

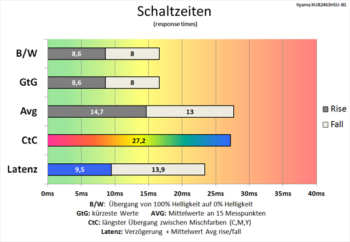

Das Schaltzeiten-Diagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.

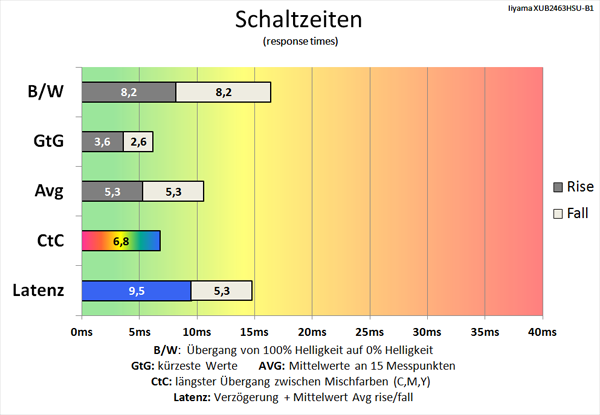

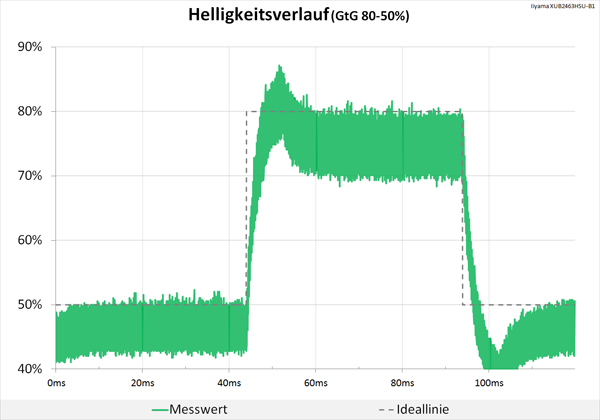

60 Hz, Overdrive „Stufe 3“
In der Overdrive-Stufe 3 werden die Schaltzeiten schon merklich verkürzt. Der Schwarz-Weiß-Wechsel (16,4 ms) verringert sich allerdings nur minimal. Dafür reduzieren sich die Werte beim schnellsten Grauwechsel (6,2 ms), beim durchschnittlichen Grauwechsel (10,6 ms) und bei CtC (6,8 ms) deutlich. Der Helligkeitsverlauf zeigt aber starke Ausschläge und ist nicht mehr als neutral einzustufen.

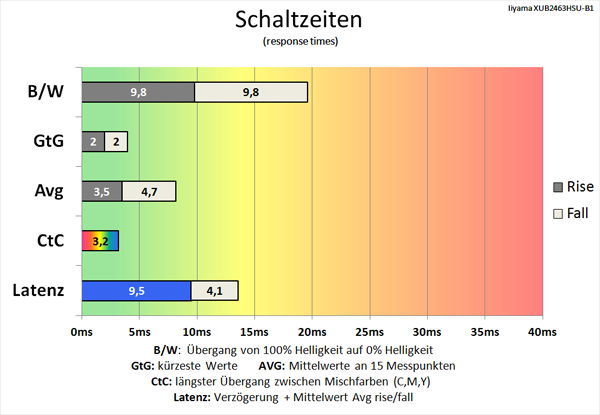

60 Hz, Overdrive „Stufe 5“

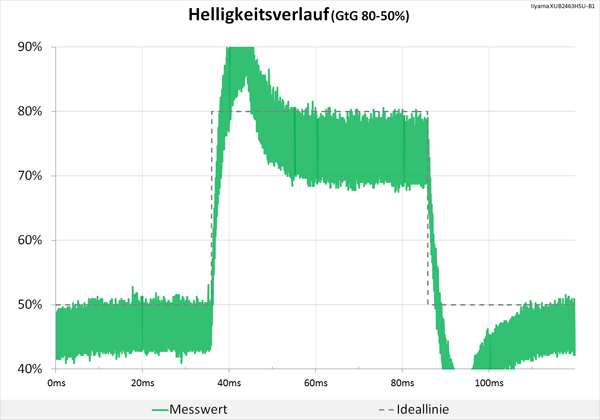

Mit Overdrive-Stufe 5 werden die Reaktionszeiten bis auf den Schwarz-Weiß-Wechsel nochmals verbessert. Überschwinger treten jetzt aber extrem auf und sprengen sogar unsere Grafik. Dieser Modus ist aus Qualitätsaspekten nicht die erste Wahl, als Höchstwert sollte man „Stufe 3“ einstellen. Wer etwas mehr Geschwindigkeit benötigt, nimmt im Idealfall höchstens „Stufe 4“ unter 60 Hz.
Den Schwarz-Weiß-Wechsel messen wir mit 19,6 ms, was der schlechteste Wert aller 60-Hz-Messungen darstellt. Der Grauwechsel liegt mit 4 ms geringfügig über den vom Hersteller versprochenen 3 ms. Der Mittelwert für unsere 15 Messpunkte beträgt 8,2 ms. Der CtC-Wert ist mit 3,3 ms jetzt sehr schnell.
Overdrive, 100 Hz

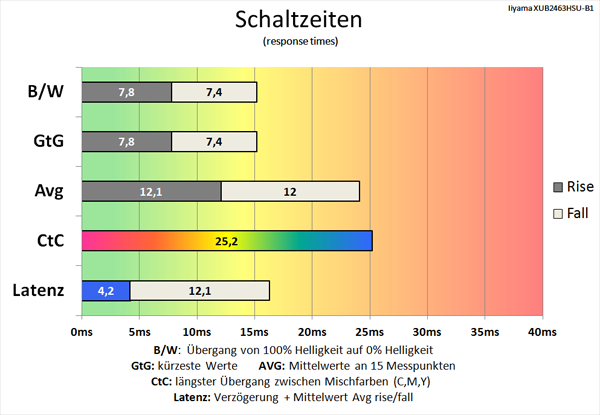

100 Hz, Overdrive „Aus”
Bei ausgeschaltetem Overdrive messen wir den Schwarz-Weiß-Wechsel und den schnellsten Grauwechsel mit jeweils 15,2 ms. Der Durchschnittswert für unsere 15 Messpunkte liegt bei 24,1 ms, und der CtC-Wert beträgt 25,2 ms. Die Messwerte sind minimal schneller als unter 60 Hz. Der Helligkeitsverlauf ist neutral und zeigt keine Überschwinger.

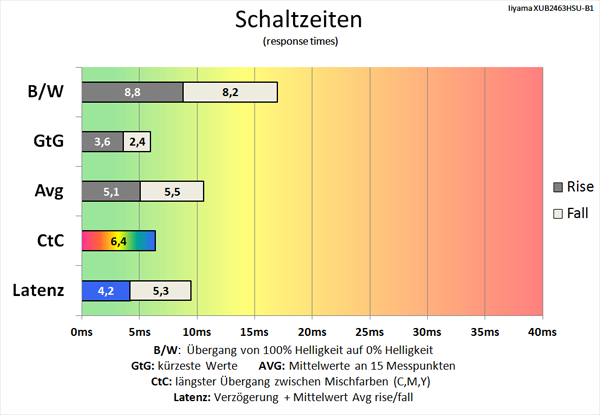

100 Hz, Overdrive „Stufe 3”

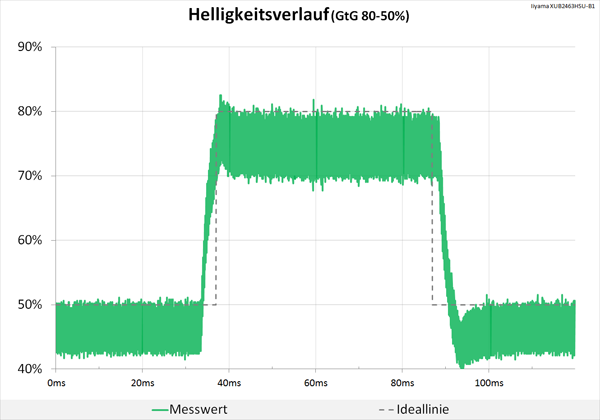

Mit Overdrive-Stufe 3 verkürzen sich die Schaltzeiten ebenso wie unter 60 Hz sichtbar. Die Zeit beim Schwarz-Weiß-Wechsel erhöht sich aber auf 17 ms. Die Schaltzeiten beim schnellsten Grauwechsel (6 ms), beim durchschnittlichen Grauwechsel (10,6 ms) und beim CtC-Wert (6,4 ms) reduzieren sich deutlich und sind minimal besser als unter 60 Hz. Der Helligkeitsverlauf bleibt neutral.

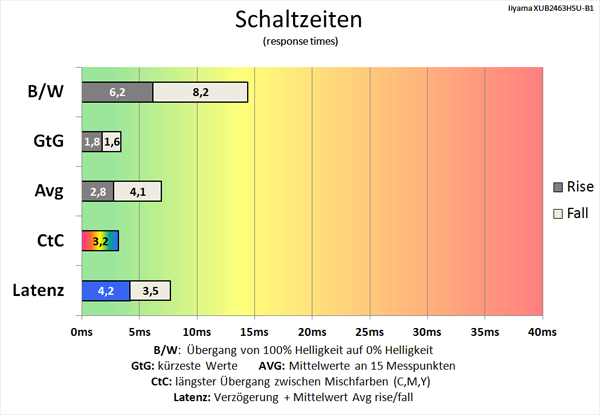

100 Hz, Overdrive „Stufe 5”

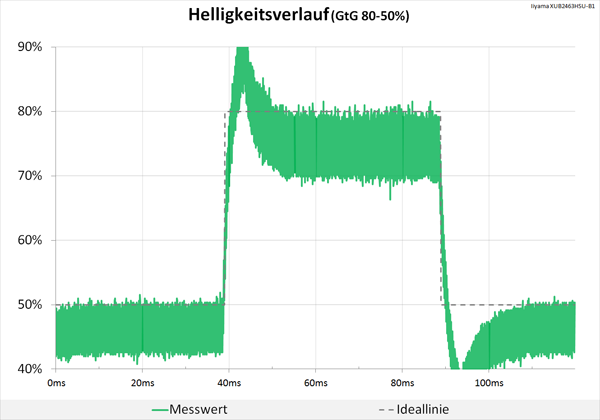

In der höchsten Oberdrive-Stellung 5 messen wir den schnellsten Schwarz-Weiß-Wechsel mit 14,4 ms. Der Helligkeitsverlauf zeigt aber auch unter 100 Hz extreme Überschwinger.
Der Grauwechsel liegt bei 3,4 ms und erreicht damit fast die laut Spezifikation versprochenen 3 ms. Der Durchschnittswert für unsere 15 Messpunkte beläuft sich auf 6,9 ms und der CtC-Wert auf 3,2 ms.
Auf die Praxistauglichkeit der einzelnen Overdrive-Stufen gehen wir unter dem Punkt „Subjektive Beurteilung und Gaming“ ein.

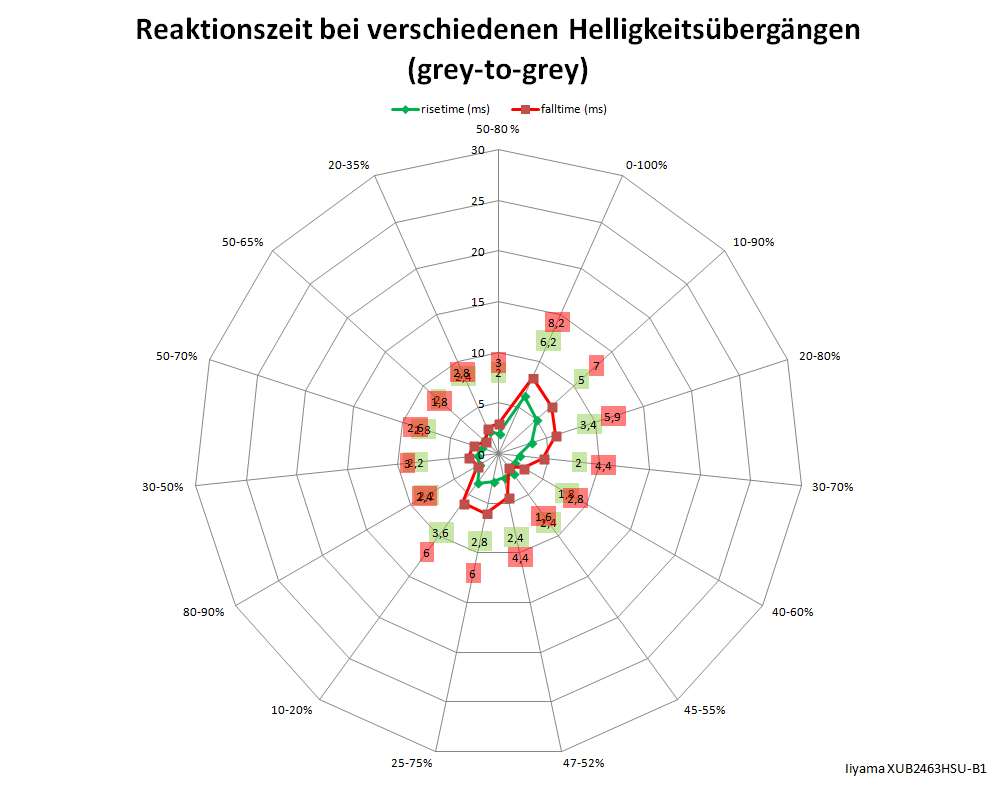

Netzdiagramme

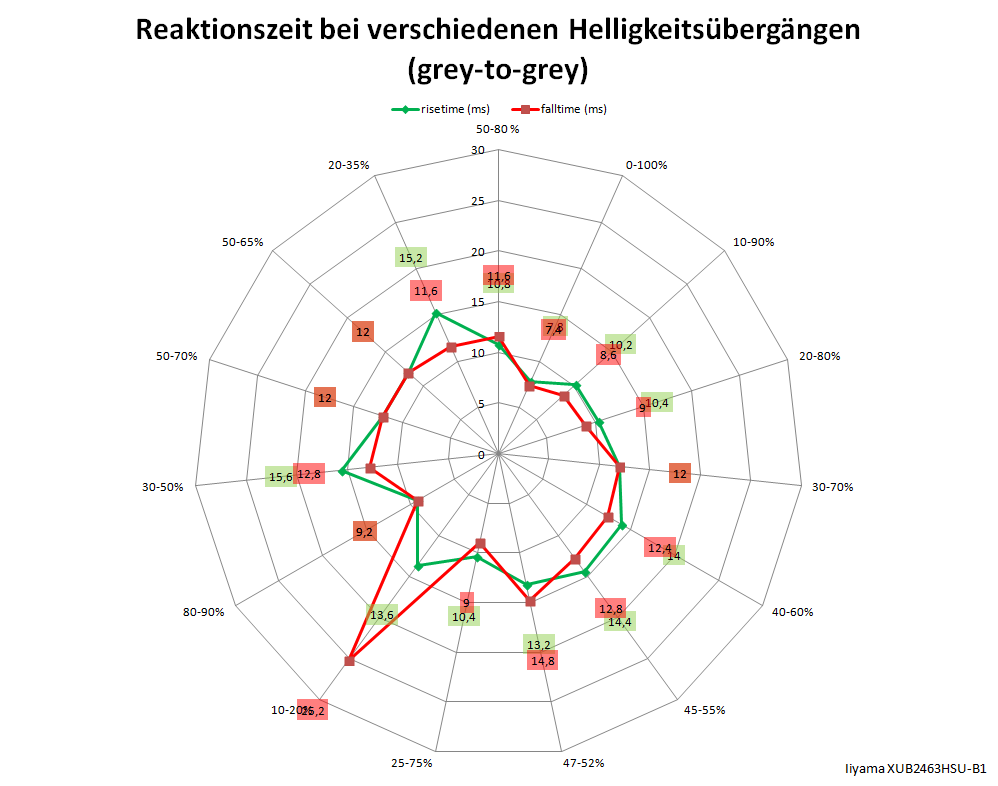

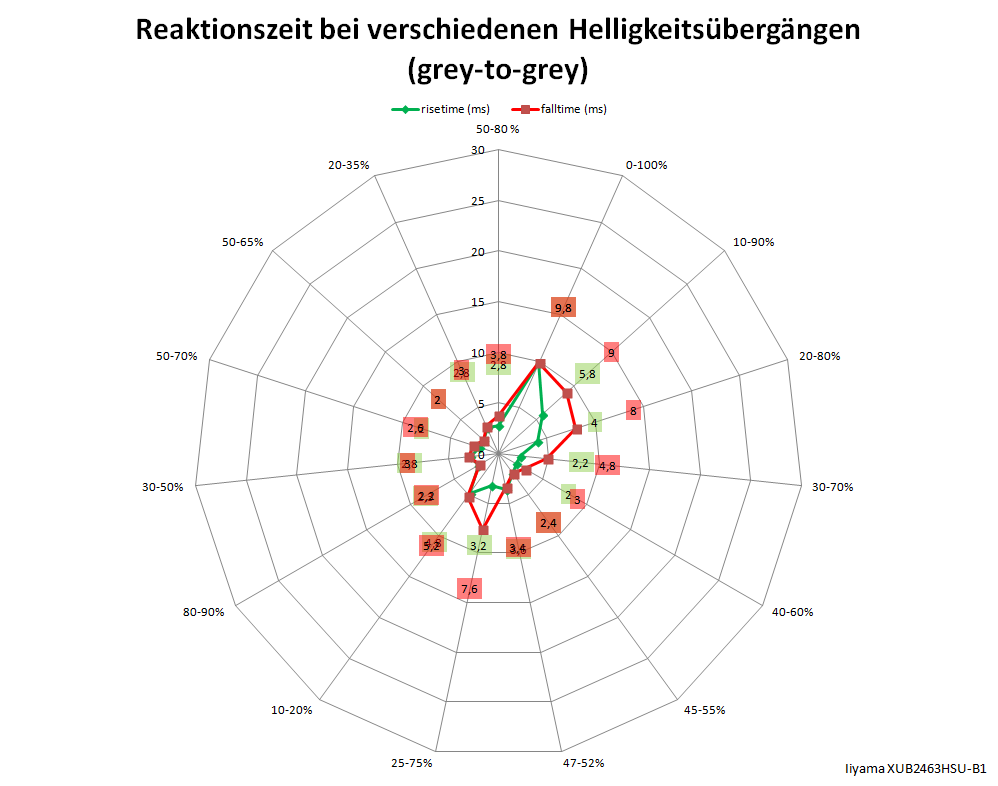

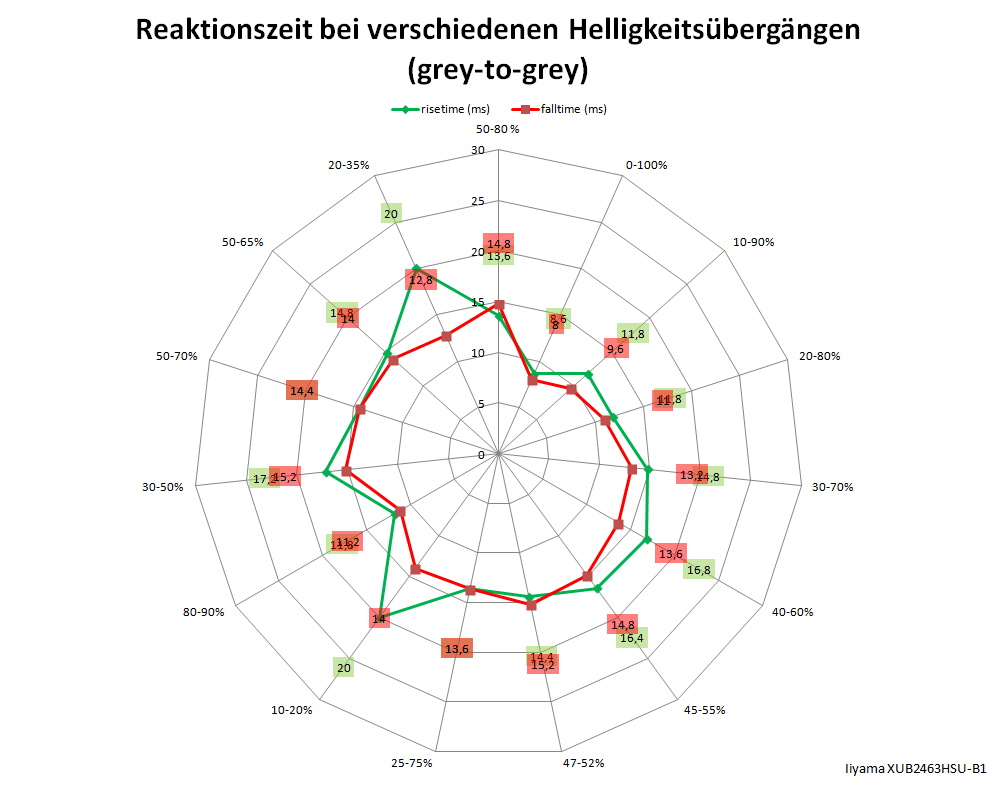

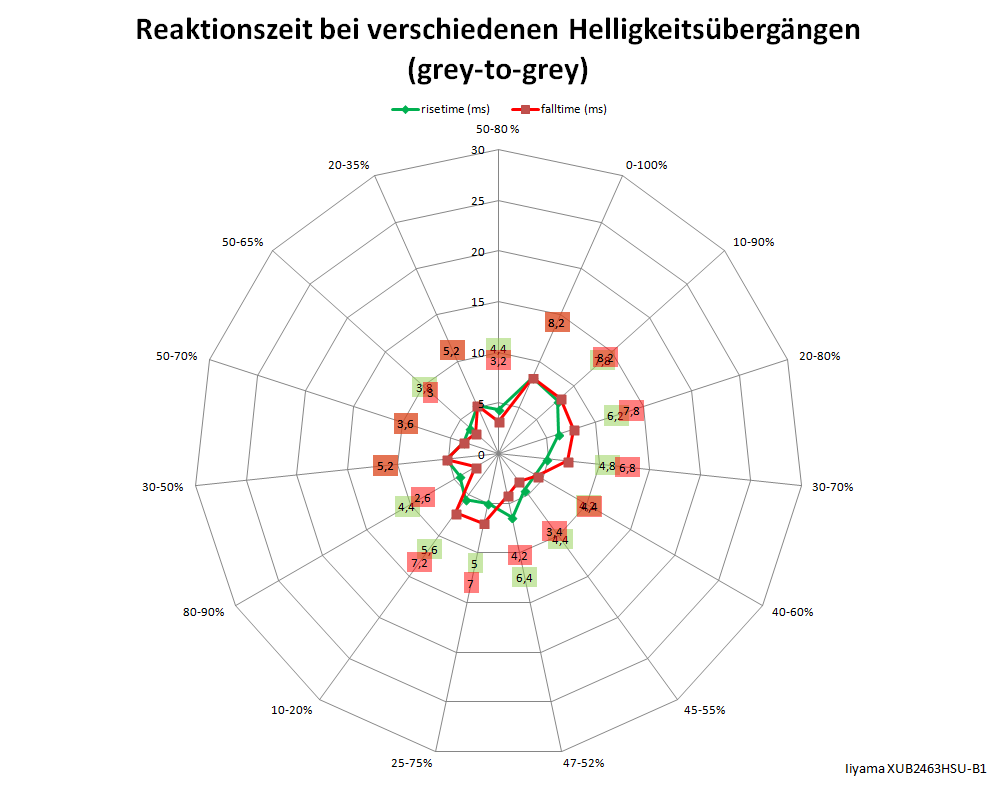

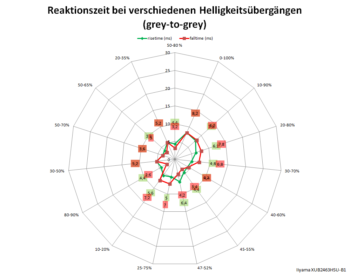

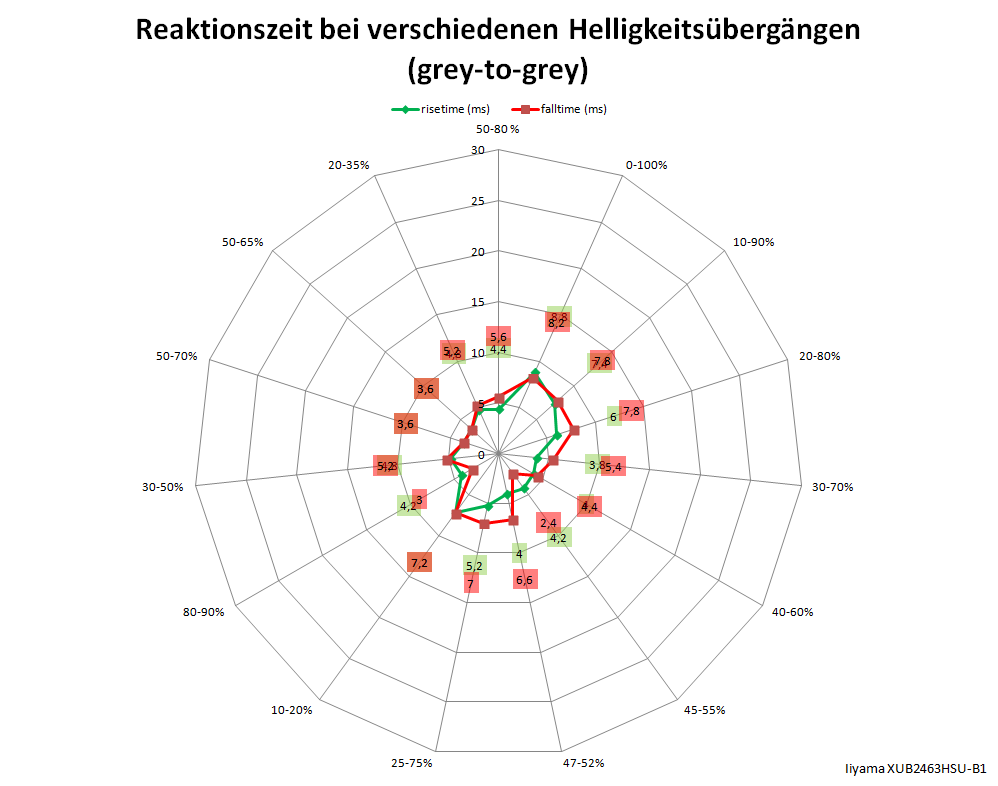

In den folgenden Netzdiagrammen sehen Sie alle Messwerte zu den unterschiedlichen Helligkeitssprüngen unserer Messungen im Überblick. Im Idealfall würden sich die grünen und die roten Linien eng am Zentrum befinden. Jede Achse repräsentiert einen im Pegel und in der Dynamik definierten Helligkeitssprung des Monitors, gemessen über Lichtsensor und Oszilloskop.
Latenzzeit
Die Latenz ist ein wichtiger Wert für Spieler, wir ermitteln sie als Summe der Signalverzögerungszeit und der halben mittleren Bildwechselzeit.
Mit 60 Hz messen wir unabhängig von der eingestellten Overdrive-Stufe eine Signalverzögerung von 9,5 ms. Mit der Overdrive-Einstellung „Stufe 5“ beläuft sich die mittlere Bildwechselzeit auf 4,1 ms und die Gesamtlatenz auf 13,6 ms.
Wird die Bildwiederholfrequenz auf 100 Hz erhöht, verbessert sich die Signalverzögerung auf 4,2 ms. Somit beträgt die Latenz bei „Stufe 5“ 7,7 ms.
Backlight

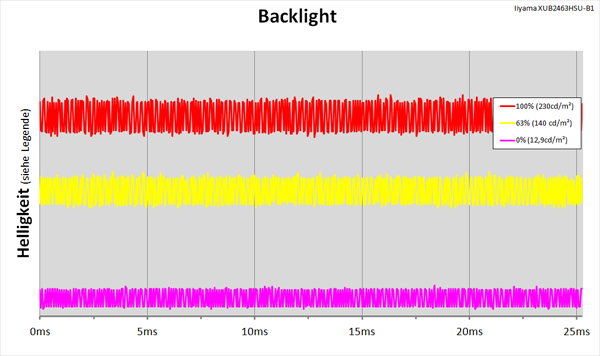

Der iiyama XUB2463HSU-B1 ist mit einer kontinuierlichen Hintergrundbeleuchtung ausgestattet. Im Vergleich zeigt das Diagramm, dass der Lichtstrom sowohl bei voller als auch bei reduzierter Helligkeit nicht unterbrochen wird, was bei einer PWM-Hintergrundbeleuchtung der Fall sein kann. Dadurch ist der Bildschirm selbst bei niedrigerer Helligkeit ideal für ein längeres Arbeiten davor geeignet, da das Flimmern des Backlights die Augen nicht ermüdet.
