Kalibration
Die Kalibration eines TVs unterscheidet sich grundlegend vom Konzept eines auf ICC-Profilen basierenden Workflows. Ein Farbrechner, der in farbmanagementfähiger Software die notwendigen Transformationen vornimmt, fehlt. Der Bildschirm muss also die geforderte Charakteristik möglichst exakt erfüllen, um eine korrekte Darstellung zu präsentieren.
Die getesteten TVs unterscheiden sich enorm in ihren Möglichkeiten zur Kalibration durch den Benutzer. Wir erläutern zunächst kurz die entscheidenden Funktionen des vorliegenden Gerätes. Im nächsten Schritt führen wir eine Kalibration mit seinen Bordmitteln durch und bereiten das Ergebnis auf.
Ein gutes Ergebnis nach erfolgter Kalibration darf aber nur ein „Sahnehäubchen“ sein. Der getestete Bildschirm muss bereits aus einem seiner Bildmodi heraus eine hinreichend exakte Reproduktion der von uns gewünschten Inhalte (ITU-R BT.709) ermöglichen.

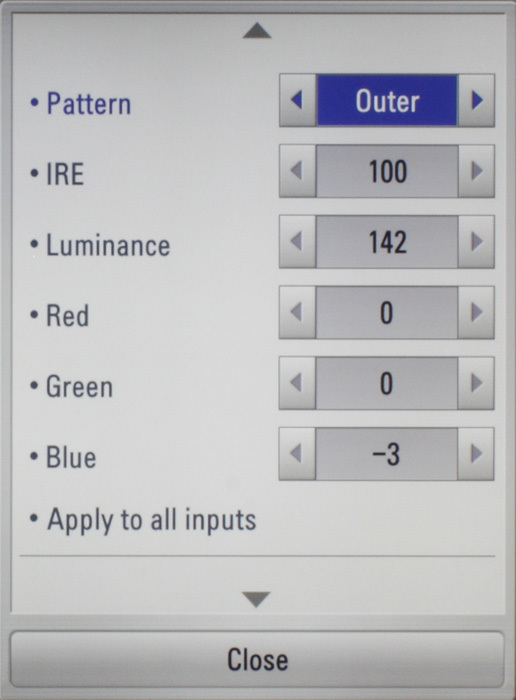

Der LG 47LW650S implementiert im „Expert“-Modus ein umfangreiches CMS. Für die Optimierung von Grauachse und Weißpunkt stehen zwei Optionen („2-Punkt“ und „10-Punkt IRE“) zur Verfügung. Die 2-Punkt Methode entspricht einem Satz von RGB-Gain und RGB-Offset-Reglern. Deutlich akkuratere Eingriffe sind mit der 10-Punkt Methode möglich. Sie setzt Manipulationen an 10 fixen Stützstellen (10 bis 100 %) um. Ein im OSD integrierter Rechner gibt bei Vorgabe der gewünschten Leuchtdichte die zum Erreichen der ausgewählten Gradation (Einstellungen: Gamma 1.9, 2.2, 2.4) nötige Helligkeit an der jeweiligen Stützstelle an.

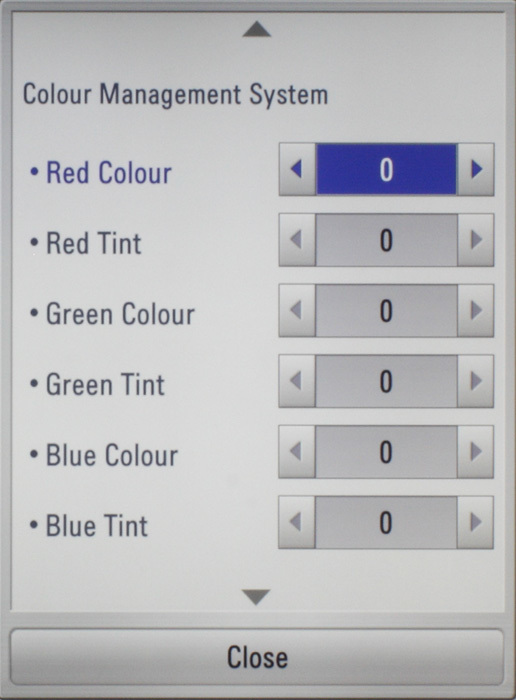

Das CMS erlaubt auch eine unabhängige Veränderung von Primär- und Sekundärfarben. Der Benutzer sollte diese Möglichkeit aber nicht nutzen. Da die Regler nicht vollständig zwischen der Einstellung von Helligkeit, Farbton und Sättigung trennen, erzeugt man bei Veränderungen unschöne Nichtlinearitäten. Angesichts der guten Ergebnisse, die der LG 47LW650S mit der Auswahl von „Standard“ bzw. „BT709“ (Schalter: „Color Gamut“) liefert, ist das aber in vielen Fällen verschmerzbar.

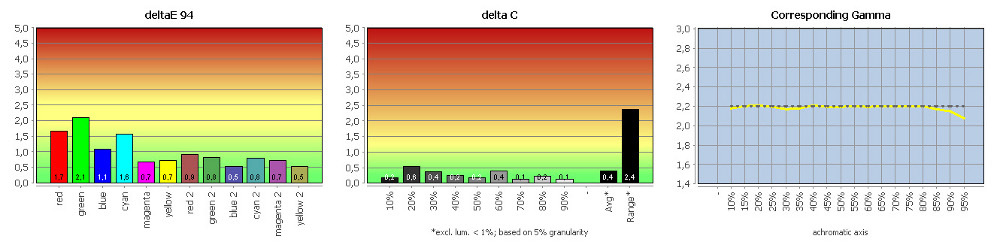

Vergleich des Zustandes nach der Kalibration mit ITU-R BT.709
| Calibration Target | |
| White Point | D65 |
| White Point XYZ (normalized) | 95.04 100.0 108.88 |
| Color Space | ITU-R BT.709 |
| Gradation | Gamma 2.2 |
Aus der Zieldefinition ergeben sich folgende Soll-Werte für die Primärfarben (in xy-Normfarbwertanteilen + Helligkeit). Als kleinen Service haben wir die Werte chromatisch für einen Weißpunkt von D50 und 5800K adaptiert. Gerade der Weißpunkt von 5800K liegt in einem Bereich, der für viele Benutzer sinnvoll ist.
| ITU-R BT.709 | D65 | D50 (Bradford) | 5800K (Bradford) |
| Weiß | 0.313 0.329 1.0 | 0.346 0.358 1.0 | 0.326 0.342 1.0 |
| Rot | 0.640 0.330 0.213 | 0.648 0.331 0.222 | 0.644 0.330 0.217 |
| Grün | 0.300 0.600 0.715 | 0.321 0.598 0.717 | 0.308 0.600 0.716 |
| Blau | 0.150 0.060 0.072 | 0.156 0.066 0.061 | 0.152 0.062 0.067 |
Nachfolgend die Ergebnisse nach der Kalibration:
| White Point / CCT Kelvin | 6538K |
| White Point XYZ (normalized) | 95.01 100.00 109.38 |
| DeltaE to D50/ D65 | 19,85/0,31 |
| DeltaE to Blackbody Curve * | 0,03 |
| Assumed Target Whitepoint | 6600K |
| DeltaE to Assumed Target Whitepoint | 0,37 |
| Brightness / cd/m² ** | 146,0 |
| Black Point / cd/m² ** | 0,22 |
| Contrast / x:1 | 664:1 |
| Gradation (Average) | 2,18 |
* Based on CCT / ** Measured with X-Rite DTP94
Ohne unsere Anpassungen liefert der „Expert“-Modus ein zum „Cinema“-Modus identisches Ergebnis. Mit den Eingriffen können wir die Neutralität noch weiter verbessern. Es verbleibt nur eine etwas höhere Abweichung bei 15 % Grau (siehe PDF-Datei). Die Gradation entspricht nun auch im oberen Helligkeitsbereich einem Gamma von 2.2. Der LG 47LW650S kann uns hier voll überzeugen.
Die folgende Tabelle listet die entscheidenden Parameter im OSD auf. Bei einer Zuspielung in YCbCr (oder RGB mit Videoleveln) muss, abweichend zu den aufgeführten Einstellungen, „Black Level: Low“ ausgewählt werden.
Auch wenn das übliche Quellmaterial im Hinblick auf ein Gamma von 2.2 gammakorrigiert wurde, kann es durchaus sinnvoll sein, eine andere Charakteristik auf Ausgabeseite anzustreben. Wir geben daher zusätzlich die für eine sRGB-Gradation notwendigen Daten an. Die Detailzeichnung in dunklen Szenen wird damit, auf Kosten einer minimal ausgewascheneren Darstellung, verbessert. Die Messwerte können hier als PDF-Datei heruntergeladen werden (Gradation des Vergleichszieles entsprach ebenfalls sRGB).
| Gamma 2.2 | sRGB | |
| Picture Mode | Expert | Expert |
| Backlight | 47 | 47 |
| Contrast | 90 | 90 |
| Tint | Middle | Middle |
| Color Temp | W50 | W50 |
| LED Local Dimming | Off | Off |
| Dynamic Contrast | Off | Off |
| Black Level | High | High |
| Colour Gamut | BT709 | BT709 |
| Colour Temperature | Warm | Warm |
| Gamma | 2.2 | 2.2 |
| Method | 10 Points | 10 Points |
| 10 IRE (red/ green/ blue) | 0/ 0/ -10 | 12/ 11/ 8 |
| 20 IRE (red/ green/ blue) | 1/ 2/ 0 | 8/ 8/ 7 |
| 30 IRE (red/ green/ blue) | 5/ 5/ 3 | 5/ 6/ 5 |
| 40 IRE (red/ green/ blue) | 2/ 1/ 0 | 2/ 2/ 0 |
| 50 IRE (red/ green/ blue) | 3/ 2/ 1 | 3/ 2/ -1 |
| 60 IRE (red/ green/ blue) | -4/ -2/ -4 | -5/ -5/ -6 |
| 70 IRE (red/ green/ blue) | 0/ 0/ -10 | -1/ -3/ -3 |
| 80 IRE (red/ green/ blue) | 0/ 3/ -1 | -1/ 1/ -6 |
| 90 IRE (red/ green/ blue) | -4/ -3/ -6 | -5/ -5/ -9 |
| 100 IRE (red/ green/ blue) | 0/ 0/ -3 | 0/ 0/ -3 |
| Colour Management System | Default | Default |
Korrekturmatrix für das X-Rite DTP94
Bei Einsatz eines Colorimeters ist zu beachten, dass diese Geräte zwangsläufig nur auf bestimmte Spektren trainiert sind (weitere Informationen hier). Ein Spektralfotometer, wie das von uns verwendete EyeOne Pro, unterliegt diesen Beschränkungen nicht. Hier kann allerdings u.a. die Abtastgenauigkeit bei schmalbandigen Spektren begrenzend wirken.
Mit dem X-Rite DTP94 als Colorimeter, und dem EyePro als Referenz, überprüfen wir, wie groß der absolute Messfehler in Bezug auf das EyeOne Pro ausfällt. Der Test erfolgt nach einer Kalibration auf D65 als Weißpunkt.
| EyeOne Pro | DTP94 | |
| White Point / CCT Kelvin | 6538 | 6372 |
| White Point XYZ (normalized) | 95.01 100.00 109.38 | 95.95 100.00 108.46 |
| DeltaE regarding EyeOne Pro | – | 1,87 |
Der Fehler ist trotz der spektralen Unterschiede zwischen White-LED- und CCFL-Hintergrundbeleuchtung (72% NTSC) relativ gering. Würde der LG 47LW650S eine WCG-CCFL oder RGB-LED Hintergrundbeleuchtung verbauen, wären die Abweichungen deutlich höher.
Anschließend haben wir die individuelle Korrekturmatrix für das X-Rite DTP94 ermittelt. Als Referenz diente wieder das EyeOne Pro. Sie kann u.a. in der Open-Source Software „Argyll“ verwendet werden.
