Messungen nach Kalibration und Profilierung
Für die nachfolgenden Messungen wurde der Acer Predator XB252Q aus Quato iColor Display heraus kalibriert (Bildmodus „Standard“, Gamma 2,2) und profiliert. Die angestrebte Helligkeit lag bei 140 cd/m². Als Weißpunkt wurde D65 gewählt.
Beides stellt keine allgemeingültige Empfehlung dar. Das gilt auch für die Wahl der Gradation, zumal die aktuelle Charakteristik im Rahmen des Farbmanagements ohnehin berücksichtigt wird.

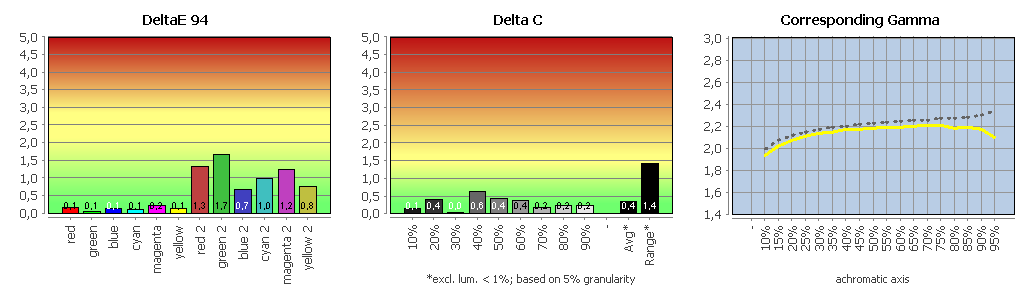

Profilvalidierung
Der Acer XB252Q zeigt keine auffälligen Drifts oder unschönen Nichtlinearitäten. Das Matrix-Profil beschreibt seinen Zustand sehr exakt. Eine Wiederholung der Profilvalidierung nach 24 Stunden ergibt keine signifikant erhöhten Abweichungen. Alle Kalibrationsziele wurden erreicht. Die Graubalance und Farbwerte sind gut.
Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

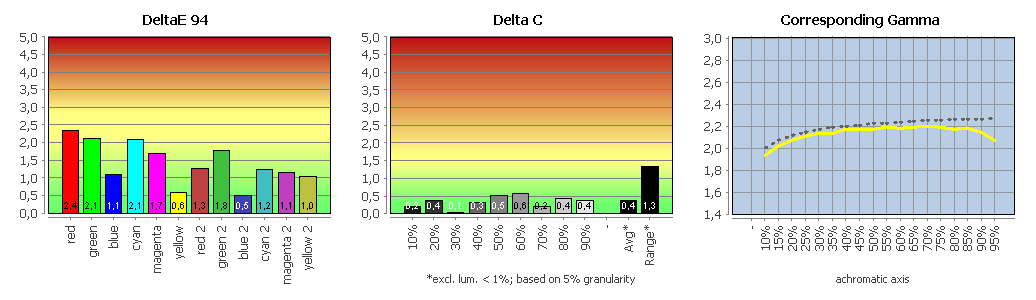

Vergleich mit sRGB (farbtransformiert)
Unser CMM berücksichtigt Arbeitsfarbraum- und Bildschirmprofil und führt auf dieser Basis die notwendigen Farbraumtransformationen mit farbmetrischem Rendering-Intent durch. Nach der Kalibrierung erhalten wir sowohl bei den Grauwerten als auch bei den bunten Farben ein gutes Ergebnis. Die Gammakurve wurde jetzt auch so weit eingefangen, dass sie erst bei 80 % Helligkeit leicht abfällt. Das ist ein ordentliches Ergebnis für ein Gaming-Display, das aufgrund des TN-Panels ohnehin nicht für die Bildbearbeitung infrage kommt.
Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.
Reaktionsverhalten
Bildaufbauzeit und Beschleunigungsverhalten
Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.
Der Messwert CtC (Color to Color) geht über die herkömmlichen Messungen von reinen Helligkeitssprüngen hinaus – schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren. Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.
Im Datenblatt wird eine Reaktionszeit von 1 ms (GtG) genannt. Eine Beschleunigungsoption (Overdrive) ist vorhanden und unter „Spiel -> OD“ zu finden. Hier gibt es die Stellungen „Aus“, „Normal“ und „Extrem“. Als Standardwert ist „Normal“ voreingestellt.

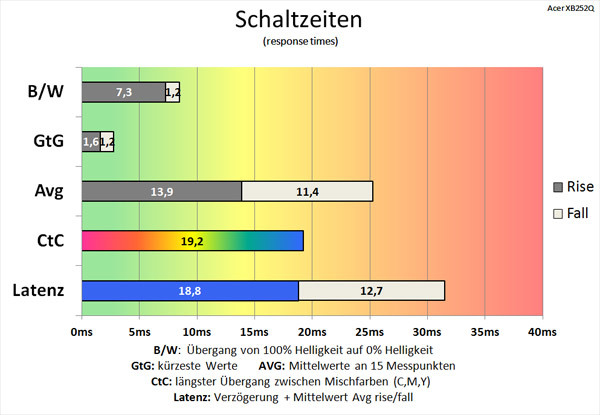

60 Hz, Overdrive „Aus“
Schon bei deaktiviertem Overdrive und bei 60 Hz zeigt das Panel eine beeindruckende Leistung der Schaltzeiten beim Schwarz-Weiß-Wechsel mit 8,5 ms und beim schnellsten Grauwechsel mit superkurzen 2,8 ms. Der Durchschnittswert an 15 Messpunkten fällt hingegen mit 25,3 ms weit ab. Auch der CtC-Wert mit 19,2 ms passt irgendwie nicht mit den beiden ersten Werten zusammen.

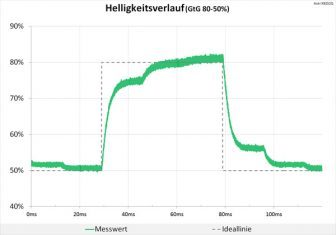

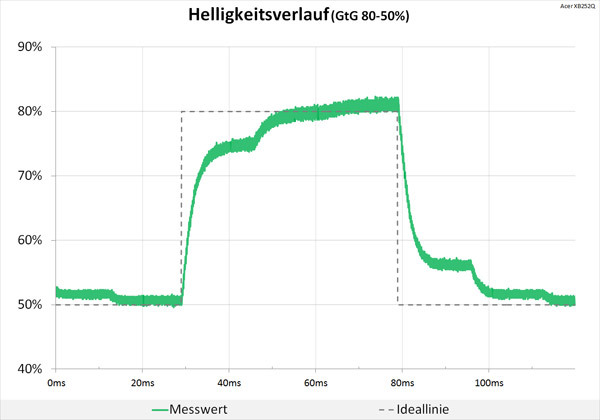

Der Helligkeitsverlauf zeigt noch keine Auffälligkeiten.
Bei der folgenden Grafik ist zu beachten: Durch die schnelle Bildaufbauzeit mussten wir unsere Skala, die eigentlich bis 40 ms geht, auf 15 ms verkürzen, da sonst die Werte nicht darstellbar waren.

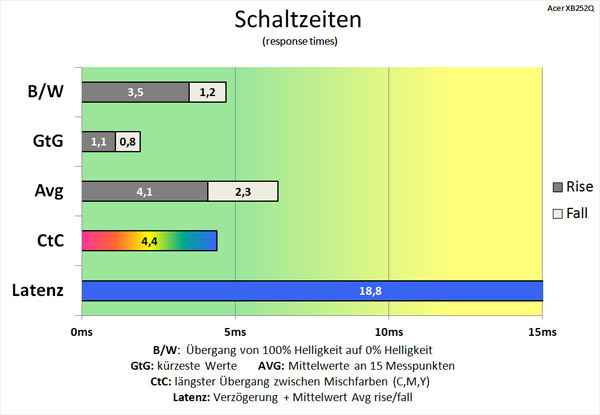

60 Hz, Overdrive „Normal“
Wird der Acer Predator XB252Q bei 60 Hz in den Werkseinstellungen bei mittlerem Overdrive betrieben, zeigt er einen enormen Geschwindigkeitssprung. Mit 4,7 ms für den Schwarz-Weiß-Wechsel und 1,9 ms für den schnellsten Grauwechsel werden beide Zeiten fast halbiert. Jetzt passt auch der Durchschnittswert der Schaltzeiten an 15 Messpunkten zu den beiden ersten Werten mit 6,4 ms und benötigt nur noch ein Viertel der Zeit. Auch die Schaltzeit des CtC-Werts wird hier nahezu pulverisiert und benötigt mit sehr kurzen 4,4 ms ebenso nur noch ein Viertel der Zeit im Gegensatz zur Messung bei deaktiviertem Overdrive.

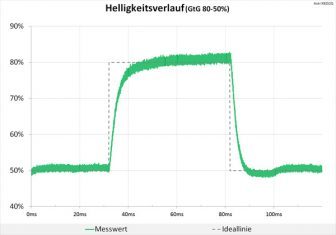

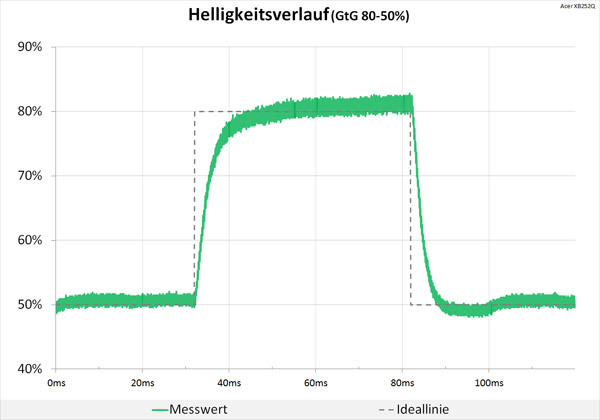

Trotz des enormen Geschwindigkeitsschubes zeigt sich der Helligkeitsverlauf völlig unauffällig.

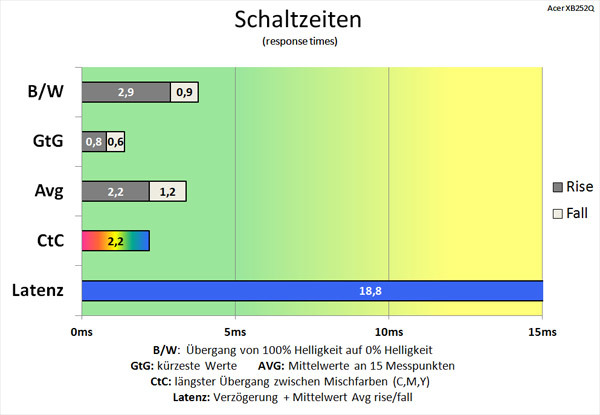

60 Hz, Overdrive „Extrem“
Bei maximalem Overdrive gibt es erneut einen Geschwindigkeitsgewinn der sowieso schon sehr schnellen Schaltzeiten. Beim Schwarz-Weiß-Wechsel und beim schnellsten Grauwechsel hält sich der Vorteil noch in Grenzen. Der Durchschnittswert an 15 Messpunkten kann sich allerdings erneut mit 3,4 ms fast halbieren, und der CtC-Wert schafft mit 2,2 ms genau die Hälfte der vorausgehenden Messung bei mittlerem Overdrive.

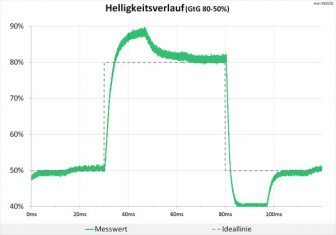

Der Helligkeitsverlauf zeigt hier dann auch einen kräftigen Überschwinger, der allerdings noch nicht unsere Grafik sprengt.

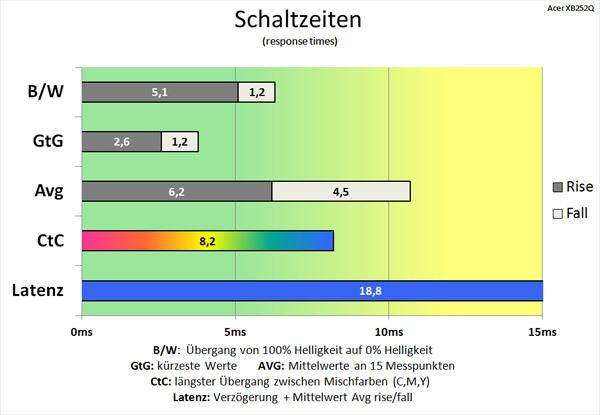

240 Hz, Overdrive „Aus“
Wird der Acer Predator XB252Q bei 240 Hz gemessen, zeigt er außer beim schnellsten Grauwechsel, der mit 3,8 ms eine etwas langsamere Schaltzeit als bei 60 Hz und deaktiviertem Overdrive aufweist, bei allen Messungen schon jetzt eine bessere Performance. Hier passt der Durchschnittswert an 15 Messpunkten mit 10,7 ms auch besser und weicht nicht so stark von den übrigen Werten ab.

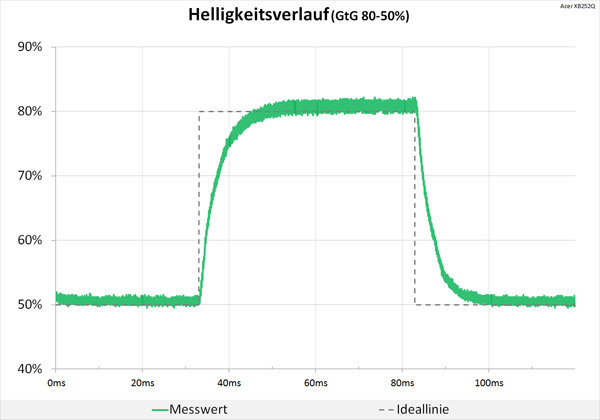

Der Helligkeitsverlauf zeigt sich sehr schön neutral.

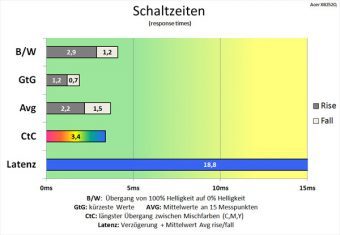

240 Hz, Overdrive „Normal“

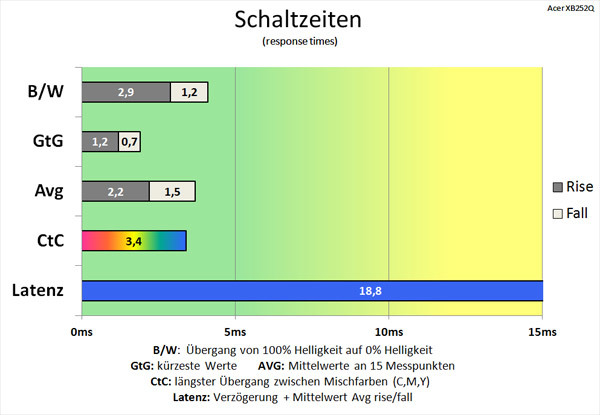

Bei mittlerem Overdrive werden die Schaltzeiten effektiv gekürzt. Mit 4,1 ms für den Schwarz-Weiß-Wechsel und 1,9 ms für den schnellsten Grauwechsel werden hier Topzeiten im Vergleich mit anderen Gaming-Displays erreicht. Auch der Durchschnittswert unserer 15 Messpunkte mit 3,7 ms und sehr schnelle 3,4 ms für den CtC-Wert, der den Übergang von zwei Mischfarben beschreibt, stehen für ein Top-Gaming-Display, das jede Menge Spielspaß verspricht.

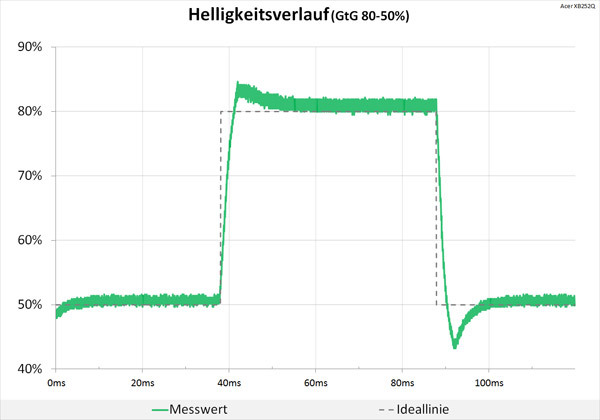

Zwar zeigt die Grafik leichte Überschwinger, die aber visuell nahezu nicht wahrgenommen werden.
240 Hz, Overdrive „Extrem“

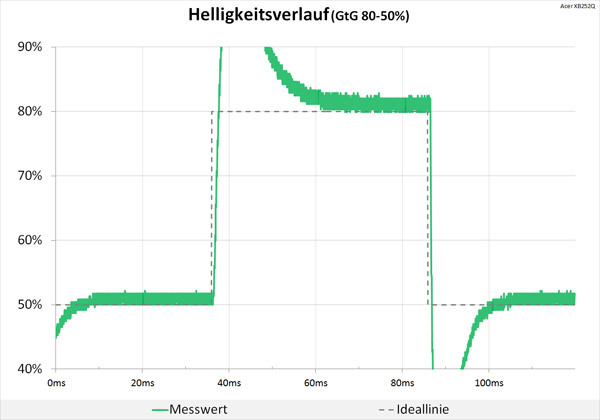

Bei der Overdrive-Einstellung „Extrem“ können wir mit Ausnahme des Schwarz-Weiß-Wechsels erneut einen enormen Geschwindigkeitsschub messen, der sich beim CtC-Wert sogar bis auf 1 ms schrumpft. Das geht allerdings sehr auf Kosten der Bildqualität, die nun stark leidet und die Grafik unseres Helligkeitsverlaufs sprengt.
Wir empfehlen, den Acer in der Werkseinstellung zu betreiben (Overdrive „Normal“), da er hier eine Signalqualität bietet, die zum Besten gehört, das wir je gemessen haben. Selbst bei den schwierigen Übergängen von 47 auf 52 % und 10 auf 20 % Helligkeit werden die Helligkeitssprünge noch präzise ausgeführt und sind auf dem Oszilloskop noch deutlich erkennbar. Viele Monitore verschleifen hier schon das Signal. Der minimale Reaktionszeitgewinn bei maximalem Overdrive ist den Qualitätsverlust bei Weitem nicht wert.
