Farbraumemulation

Color Navigator 6 bietet für Bildschirme mit 3D-LUT zwei verschiedene Möglichkeiten, eine Farbraumemulation zu realisieren.

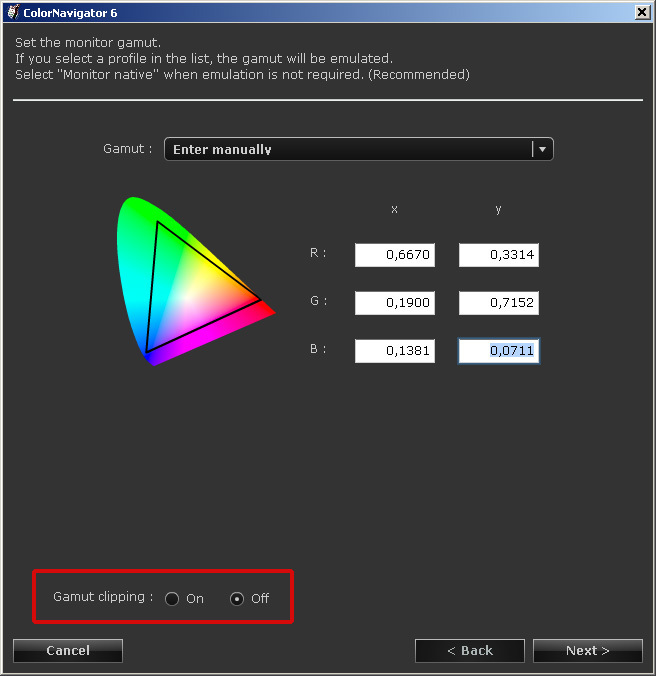

Die erste Variante kann mit allen Bildschirmen der ColorGraphic-Reihe verwendet werden. Der Benutzer legt den gewünschten Farbumfang über Eingabe der xy-Normfarbwertanteile für die Primärfarben fest. Alternativ können die Daten auch aus einem ICC-Profil ausgelesen werden. Letzteres hat den Charme, dass die vorgesehene Gradation übernommen wird.

Das Ergebnis ist sehr exakt, allerdings kam es bei der Simulation von Farbräumen, die über den maximalen Bildschirmfarbraum hinausgehen, bislang zu keinem Gamut-Mapping mit definiertem Rendering-Intent. In der aktuellen Softwareversion wird die Konfiguration durch eine Gamut Clipping Einstellung ergänzt, die laut Eizo aber nicht für alle Bildschirme vorgesehen ist. Nach Aktivierung erfolgt die Farbraumanpassung relativ farbmetrisch.

Eizo Cg246 Monitor Cn11

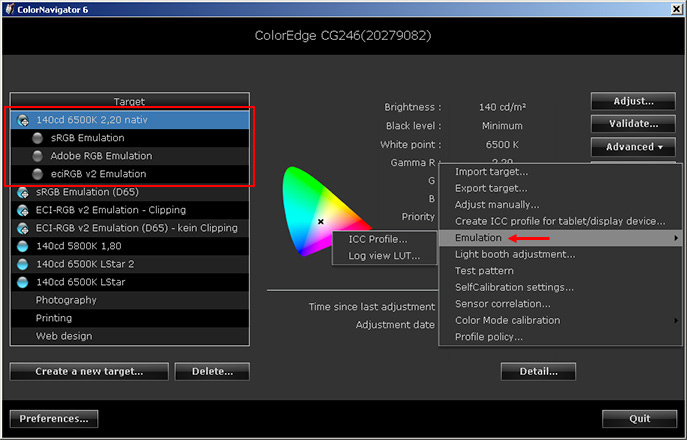

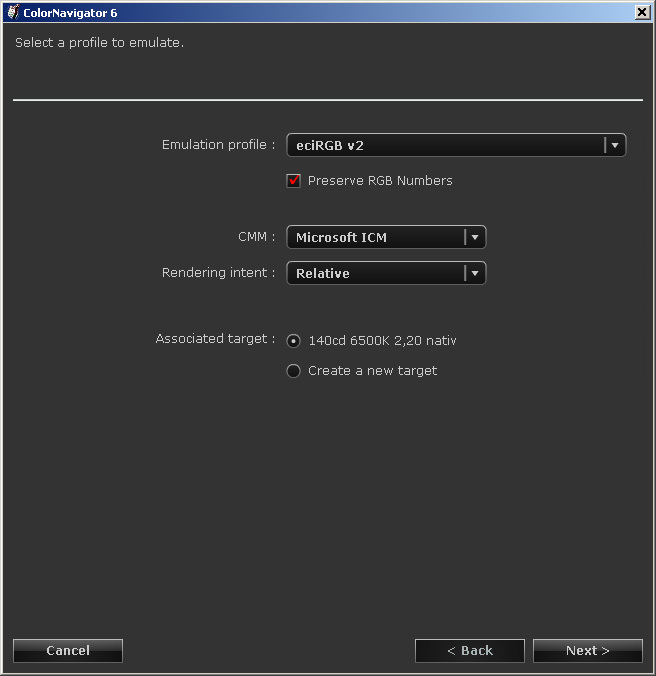

Die zweite Emulationsfunktion setzt eine 3D-LUT voraus und verbirgt sich hinter dem Advanced-Button. Zunächst wird das Emulationsziel als ICC-Profil festgelegt (also z.B. das sRGB-Arbeitsfarbraumprofil). Abschließend muss ein Kalibrationsziel ausgewählt werden. Die Farbraumtransformation beruht dann auf Bildschirm- und Emulationsprofil und wird bei Aktivierung in die 3D-LUT geschrieben. Solange die Charakterisierung durch das übergeordnete Kalibrationsziel aktuell ist, können die Umrechnungen sehr präzise erfolgen. Für die untergeordneten Emulationsprofile ist kein erneuter Durchlauf von Kalibration und Profilierung erforderlich.

Eizo Cg246 Monitor Cn12
Eizo Cg246 Monitor Cn13


Die Vorteile liegen auf der Hand: Der Benutzer kann sehr unkompliziert verschiedenste Farbräume emulieren und muss keine Anpassungen für unterschiedliche Weißpunkte durchführen. Die Farbraumtransformation wird mit spezifiziertem Rendering-Intent durchgeführt.

Wichtig: Diese Variante der Farbraumemulation muss während der Verwendung von farbmanagementfähiger Software unbedingt deaktiviert werden. Das ICC-Profil enthält die farbmetrischen Daten des übergeordneten Ziels. Die doppelten Transformationen von Software und Bildschirm führen dann zu einer fehlerhaften Darstellung.

Nachfolgend haben wir die Farbraumemulation aus Color Navigator heraus für die Simulation von sRGB, AdobeRGB und ECI-RGB v2 genutzt. Die Messungen gegen den jeweiligen Arbeitsfarbraum werden ohne Farbmanagement durchgeführt. Ein CMM kommt also nicht zum Einsatz.

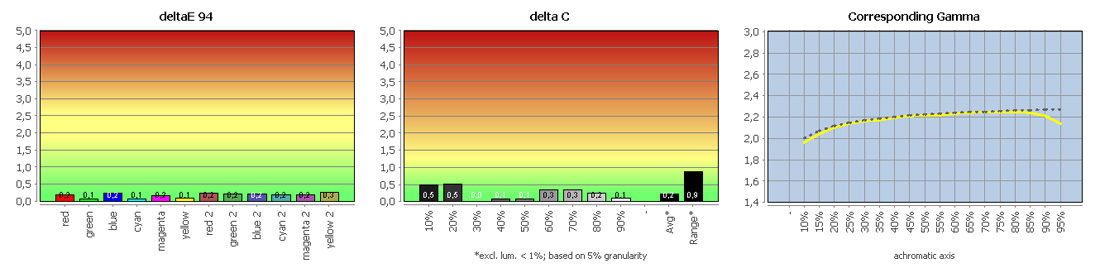

Vergleich der sRGB-Emulation mit sRGB
White Point / CCT Kelvin 6485K
White Point XYZ (normalized) 94.91 100.0 108.37
DeltaE to D50/ D65 19.2 / 0.4
DeltaE to Blackbody Curve * 0.22
Assumed Target Whitepoint 6500K
DeltaE to Assumed Target Whitepoint 0.31
Brightness / cd/m² ** 139.4
Black Point / cd/m² ** 0.17
Contrast / x:1 820:1
Gradation (Average) 2.18

* Based on CCT / ** Measured with X-Rite DTP94

Eizo Cg246 Monitor SRGBemu
Detaillierte Informationen stellen wir Ihnen als PDF-Dokument zur Verfügung.

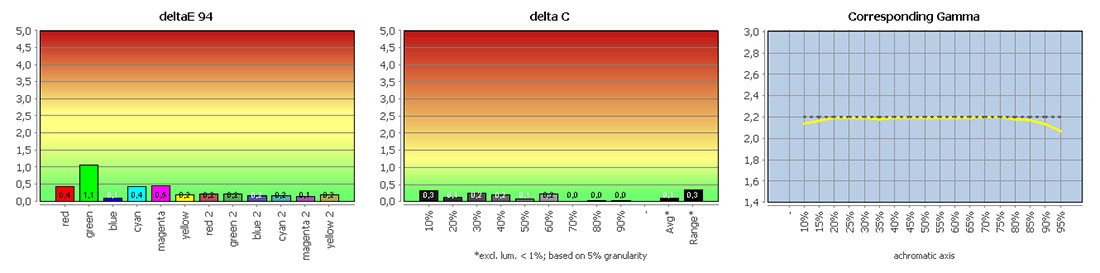

Vergleich der AdobeRGB-Emulation mit AdobeRGB
White Point / CCT Kelvin 6508K
White Point XYZ (normalized) 94.98 100.0 108.86
DeltaE to D50/ D65 19.51 / 0.12
DeltaE to Blackbody Curve * 0.06
Assumed Target Whitepoint 6500K
DeltaE to Assumed Target Whitepoint 0.09
Brightness / cd/m² ** 139.6
Black Point / cd/m² ** 0.17
Contrast / x:1 821:1
Gradation (Average) 2.17

* Based on CCT / ** Measured with X-Rite DTP94

Eizo Cg246 Monitor ARGBemu
Detaillierte Informationen stellen wir Ihnen als PDF-Dokument zur Verfügung.

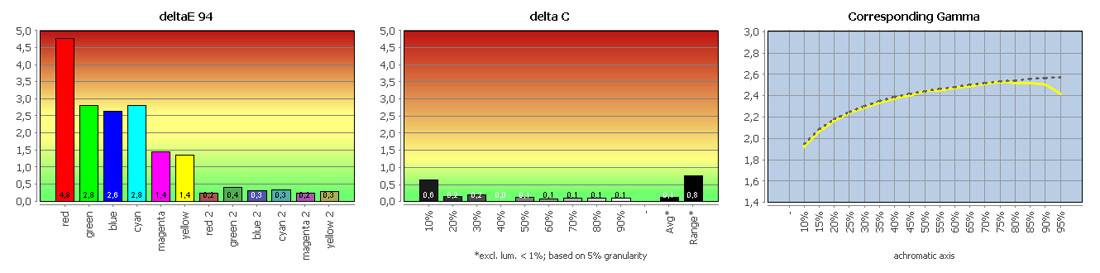

Vergleich der ECI-RGB v2-Emulation mit ECI-RGB v2
White Point / CCT Kelvin 6501K
White Point XYZ (normalized) 94.99 100.0 108.76
DeltaE to D50/ D65 19.44 / 0.13
DeltaE to Blackbody Curve * 0.05
Assumed Target Whitepoint 6500K
DeltaE to Assumed Target Whitepoint 0.05
Brightness / cd/m² ** 139.7
Black Point / cd/m² ** 0.17
Contrast / x:1 822:1
Gradation (Average) 2.37

* Based on CCT / ** Measured with X-Rite DTP94

Eizo Cg246 Monitor EciRGBemu
Detaillierte Informationen stellen wir Ihnen als PDF-Dokument zur Verfügung.

Die Farbraumemulation erreicht die Präzision von „Live-Transformationen“ eines CMM auf Basis von ICC-Profilen (siehe Abschnitt: Messungen nach Kalibration und Profilierung). Das liegt in ihrer Umsetzung begründet und ist eine ideale Voraussetzung für die normativ korrekte Wiedergabe in nicht farbmanagementfähiger Umgebung.

Das Gamut-Mapping mit relativ farbmetrischem Rendering-Intent wird bei der Simulation von ECI-RGB v2 sichtbar: Tonwerte innerhalb des Bildschirmfarbraums werden ideal umgerechnet. Alle anderen Tonwerte werden bestmöglich auf die Farbraumgrenze verschoben. Einziger Nachteil: Es kann zu Farbabrissen kommen, wenn mehrere Farben auf den gleichen Repräsentanten abgebildet werden.

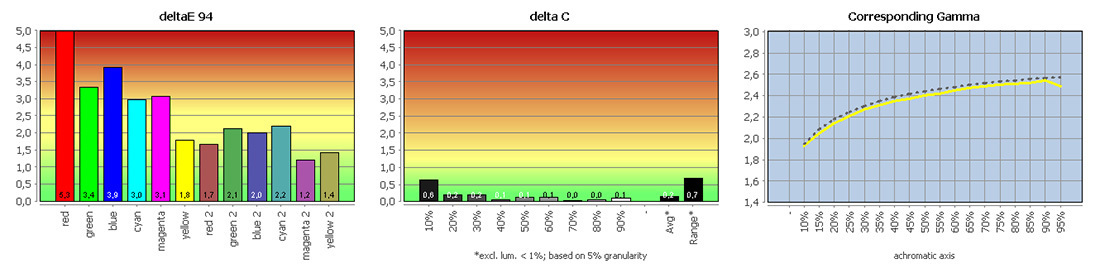

Zum Vergleich haben wir ECI-RGB v2 noch einmal mit der „Standard-Farbraumemulation“ und deaktiviertem Gamut Clipping simuliert:

Eizo Cg246 Monitor EciRGBemu2
Detaillierte Informationen stellen wir Ihnen als PDF-Dokument zur Verfügung.

Gut zu erkennen sind die erhöhten Abweichungen von Tonwerten, die innerhalb des Monitorfarbraums liegen.

Profilierung von Tablet-Computern

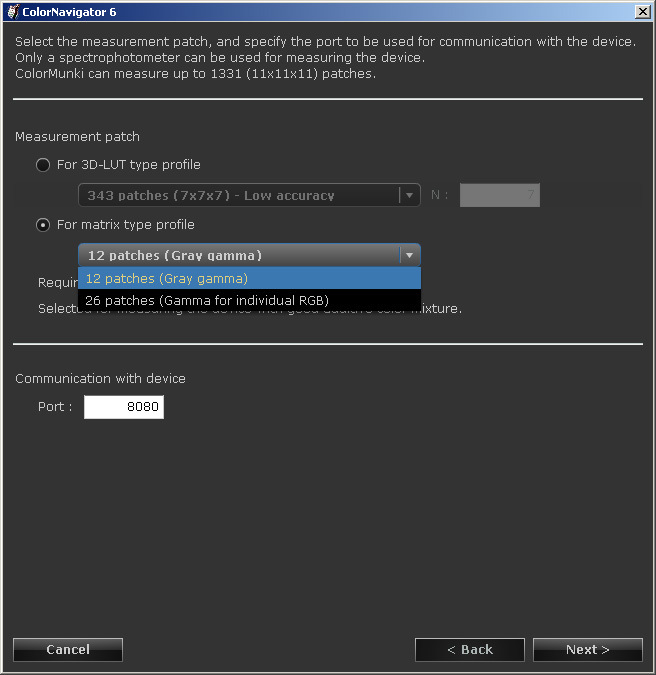

Eine weitere interessante Funktion ist die Profilierung externer Bildschirmgeräte, wie beispielsweise Tablet-Computer. Als Messgerät muss ein ColorMunki oder i1 Pro von X-Rite verwendet werden.

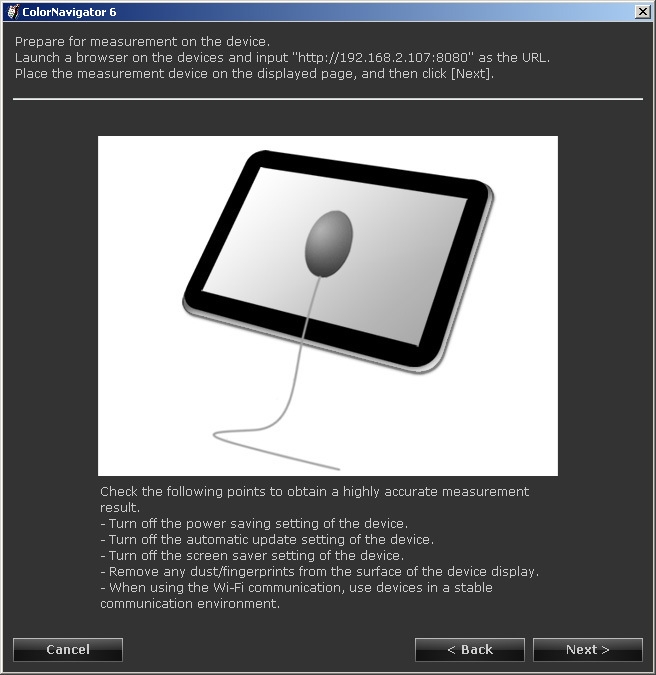

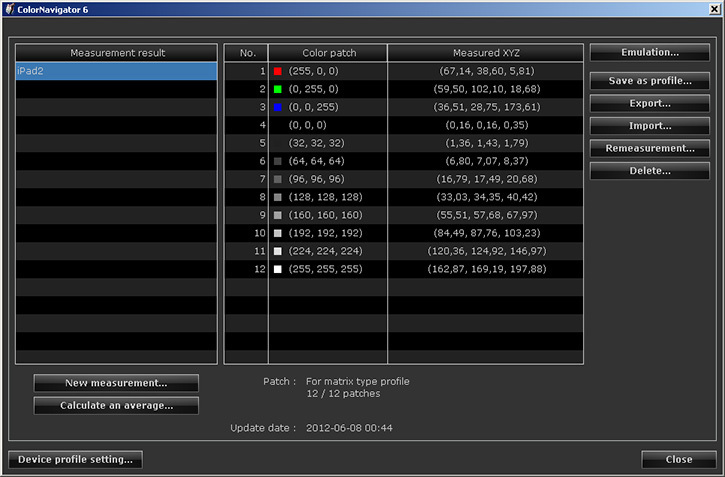

Die Testfelder werden auf dem Zielgerät via Internetbrowser vollautomatisch angezeigt. Der notwendige Netzwerkport wird während der Konfiguration vom Benutzer spezifiziert. Die Ergebnisse können als Matrix- oder LUT-Profil gespeichert und natürlich auch für die Farbraumemulation verwendet werden.

Eizo Cg246 Monitor Cn15
Eizo Cg246 Monitor Cn16
Eizo Cg246 Monitor Cn17
Profilierung eines Tablets mit Color Navigator.
