Bildqualität/ Signalverarbeitung
Allgemein
BenQ greift für den SW270C auf ein 27 Zoll großes IPS-Panel mit LED-Hintergrundbeleuchtung zurück. Weitere Informationen sind dem Datenblatt nicht zu entnehmen. Wir vermuten, dass ein Panel des taiwanischen Herstellers AUO zum Einsatz kommt (M270DAN02.9). Das Datenblatt weist eine W-LED-Hintergrundbeleuchtung mit optimierten Leuchtstoffen aus. Die spektrale Strahlungsverteilung erinnert an eine aufwendigere RB-g-LED-Implementierung, die in früheren WCG-Panels des Herstellers zum Einsatz kam.
Die programmierbare 16-Bit-3D-LUT verspricht eine präzise und verlustfreie Farbreproduktion über alle OSD-Bildmodi hinweg. Das gilt natürlich und gerade auch für die Hardware-Kalibration über Palette Master Element. Unsere Tests weisen dann auch entsprechend gute Resultate aus. Farbabrisse bleiben stets aus, die Darstellung ist visuell und messtechnisch neutral.
Dank des potenten Unterbaus kann der BenQ SW270C in Sachen Bildqualität also überzeugen. Dazu trägt ebenso die hohe Blickwinkelstabilität des IPS-Panels bei. Sie wird allenfalls durch Kontrastverluste leicht getrübt, die sich erst in einem höheren Preisbereich wirkungsvoll vermindern lassen.
Coating
Die Oberflächenbeschichtung des Panels (Coating) hat auf die visuelle Beurteilung von Bildschärfe, Kontrast und Fremdlichtempfindlichkeit einen großen Einfluss. Wir untersuchen das Coating mit dem Mikroskop und zeigen die Oberfläche des Panels (vorderste Folie) in extremer Vergrößerung.

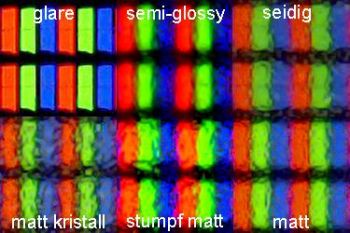

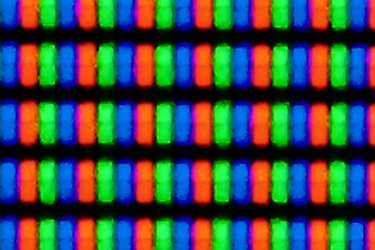

Ein mikroskopischer Blick auf die Subpixel, mit Fokus auf die Bildschirmoberfläche: Der BenQ SW270C besitzt eine dezent matte Oberfläche mit leichten, mikroskopisch sichtbaren Vertiefungen zur Diffusion. Körnungs- beziehungsweise Glitzereffekte bleiben aus.
Interpolation

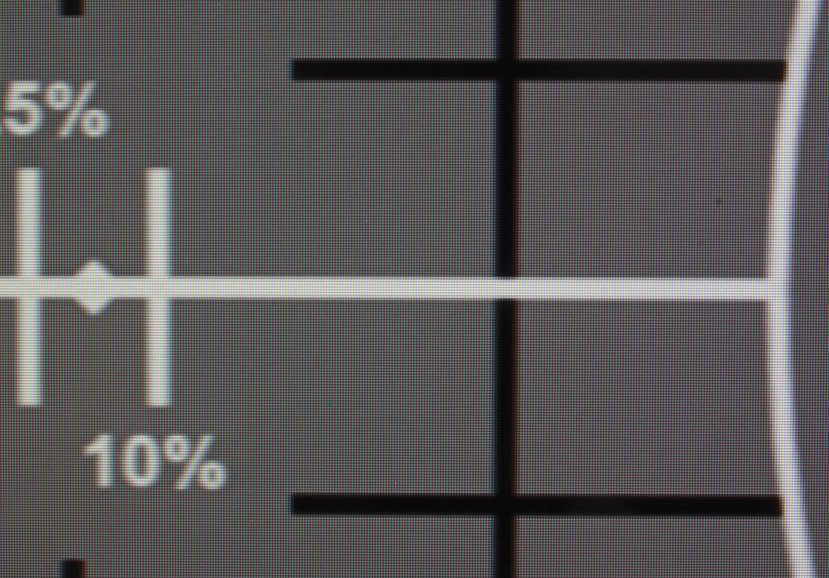

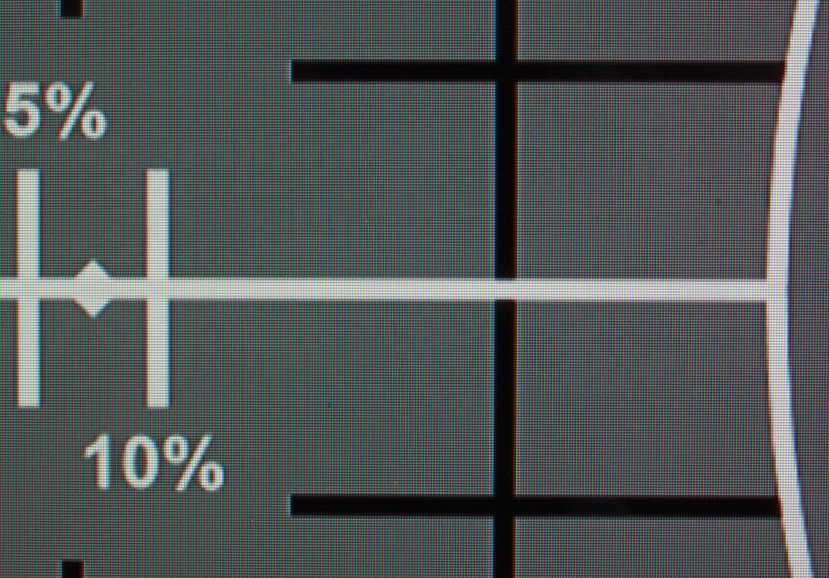

Unsere Testsignale werden gut verarbeitet. Eine Skalierung durch die Grafikkarte verbessert die Darstellung nicht. Der Schärferegler sollte, wie meist üblich, mit Bedacht eingesetzt werden. Werte über der Neutralstellung (0) führen zu unschönen Doppelkonturen. Wir empfehlen höchstens Einstellwerte bis 3.

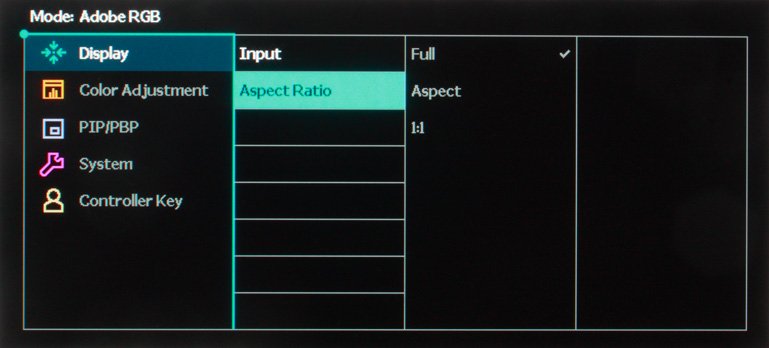

Inhalte mit quadratischem Pixelseitenverhältnis werden stets korrekt dargestellt. Bei 4:3-SD-Videosignalen, die diese Eigenschaft grundsätzlich nicht aufweisen, kommt es zu Verzerrungen. Anamorphe Quellen sind aufgrund des Panel-Seitenverhältnisses von 16:9 kein Problem.
| Signal | Anzeige maximale Fläche ohne Verzerrung | Unskalierte Wiedergabe |
| SD (16:9 – anamorph) | Ja | Nicht sinnvoll |
| SD (4:3) | Nein | Nicht sinnvoll |
| HD (1080p) | Ja | Ja |
| HD (720p) | Ja | Ja |
| PC (5:4) | Ja | Ja |
| PC (4:3) | Ja | Ja |
| PC (16:10) | Ja | Ja |
| PC (16:9) | Ja | Ja |

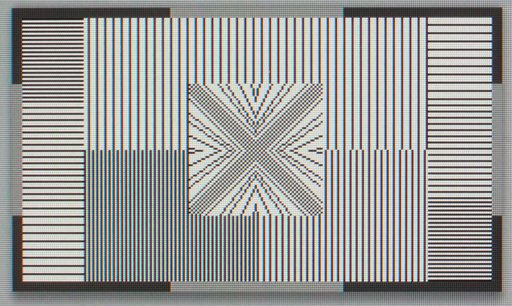

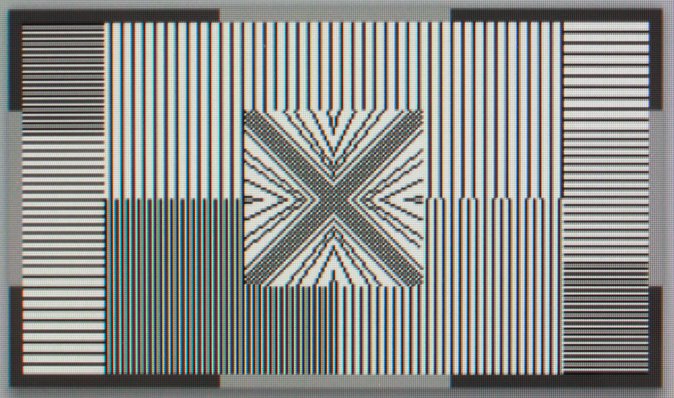

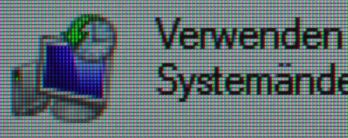

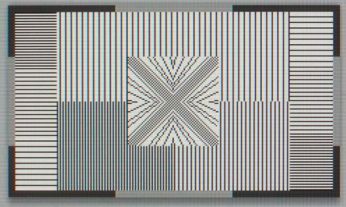

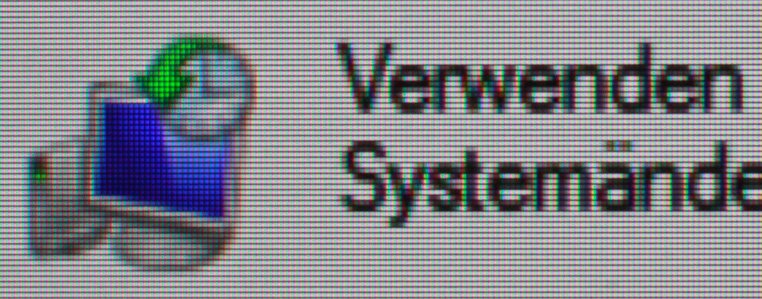

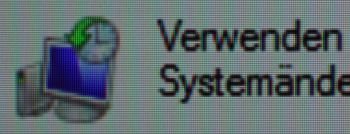

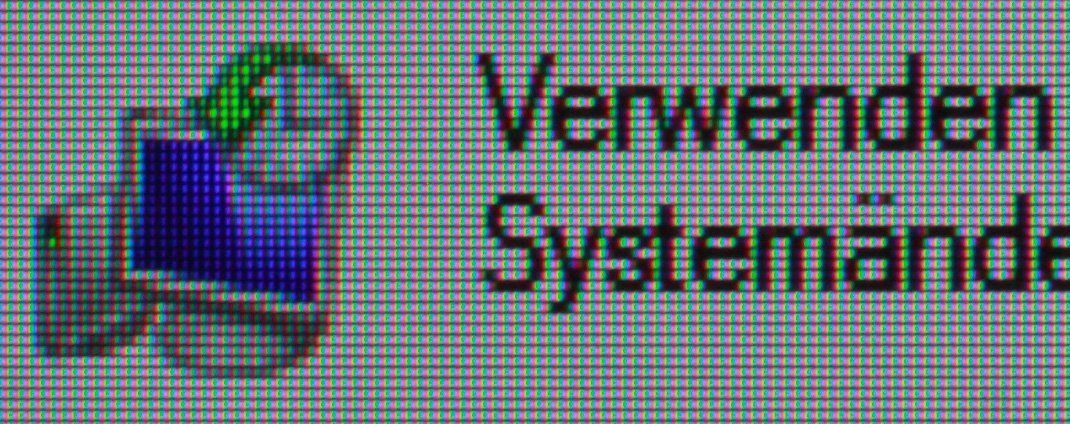

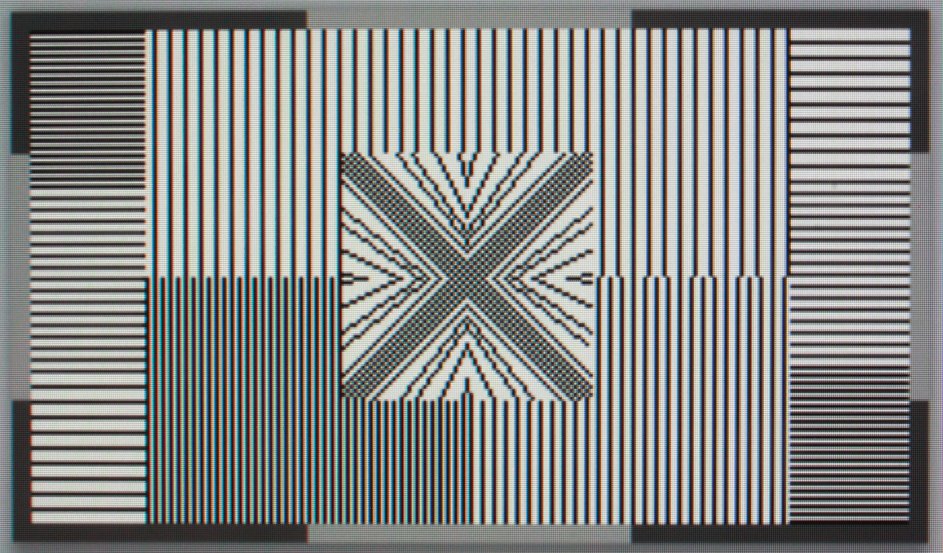

Die folgenden Bilder geben einen groben Eindruck über die Qualität der Skalierung wieder. Der Abstand der Kamera zum Bildschirm ist stets identisch, und es wird immer seitengerecht auf Vollbild skaliert.
Juddertest

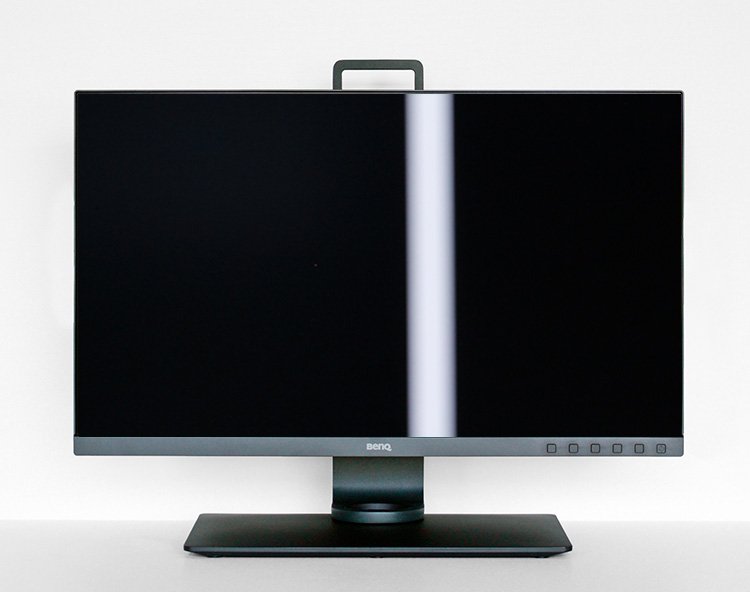

Um die vom BenQ SW270C unterstützten Frequenzen und Wiedergabe-Eigenschaften zu testen, haben wir verschiedene Signale zugespielt und das Ergebnis bewertet.
Unsere von 24 bis 75 Hz reichenden Testsignale werden durchgängig unterstützt. Die Darstellung scheint zunächst völlig judderfrei, allerdings konnten wir während unserer Tests sehr vereinzelt kurze Mikroruckler bei Frequenzen ungleich 60 Hz beobachten.
Deinterlacing
Da ein LC-Display immer vollbildbasiert (progressiv) arbeitet, muss ein eingebauter Deinterlacer aus eingehenden Halbbildern (interlaced) eine Vollbildfolge erstellen.

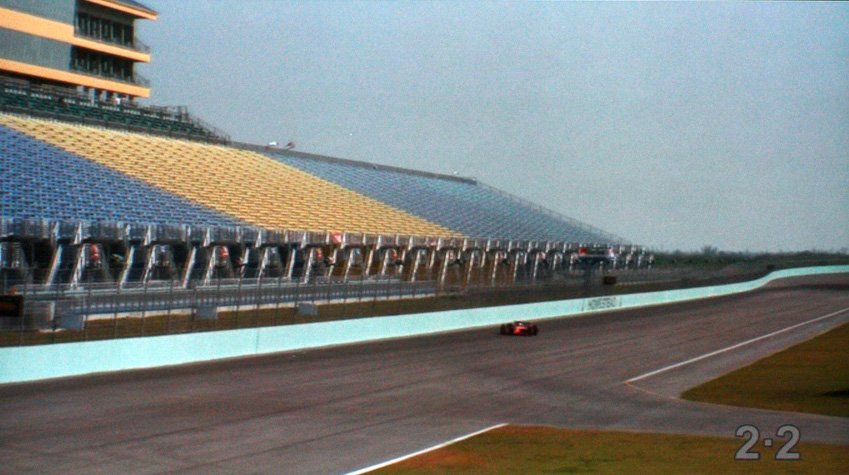

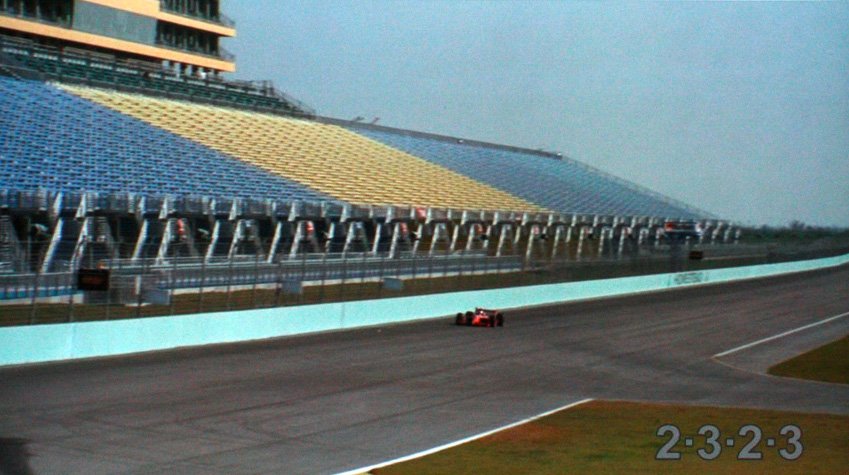

Wir überprüfen das Deinterlacing mit Halbbildfolgen im 3:2- und 2:2-Rhythmus und spielen danach noch echtes Videomaterial mit nicht zusammenhängenden Halbbildern zu. Im Optimalfall kann der Deinterlacer in den beiden ersten Fällen die Originalvollbildfolge verlustfrei rekonstruieren.
Der Deinterlacer des BenQ SW270C leistet gute Arbeit. Er erkennt Signale mit beliebiger Kadenz und stellt die entsprechenden Vollbildfolgen wieder her. Nur bei speziellen synthetischen Testbildsequenzen muss er hin und wieder passen.

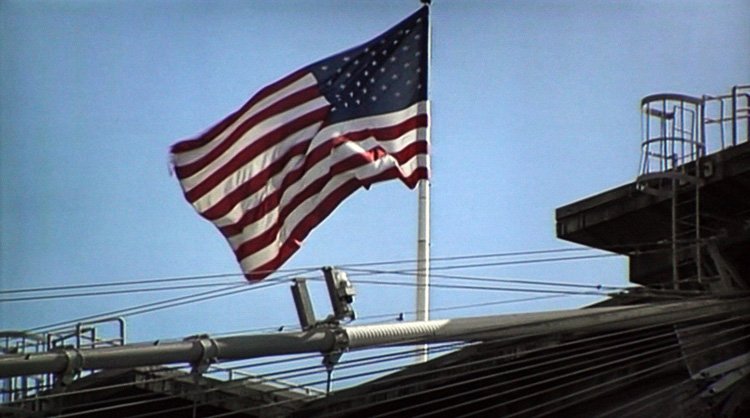

Die Verarbeitung von Videomaterial gelingt solide. Der Deinterlacer kommt auch bei schlechtem Material mit wenig Im-Bild-Bewegung nie aus dem Tritt. Kamm-Artefakte bleiben aus.
Signalpegel und Farbmodell

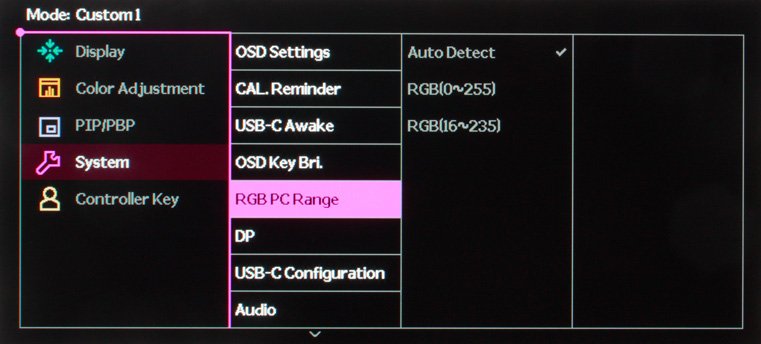

Der BenQ SW270C verarbeitet digitale RGB- und YCbCr-Signale. Eine Anpassung des Dynamikbereichs ist über den Schalter „RGB PC Range“ möglich. Die Einstellung „RGB (0~255)“ wird für Quellen verwendet, die den vollen Dynamikbereich nutzen (PC-Level, Tonwertumfang bei 8 Bit Präzision: 0–255). Eine nach der Auswahl von „RGB (16~235)“ durchgeführte Tonwertspreizung sollte für die korrekte Darstellung von Signalen mit eingeschränktem Dynamikbereich (Videolevel, Tonwertumfang bei 8 Bit Präzision: 16–235) sorgen. Während unserer Tests mit RGB-Videosignalen via HDMI zeigte sich jedoch keine Wirkung. Erst bei Zuspielung in YCbCr wurde die Anpassung korrekt durchgeführt.
Ausleuchtung

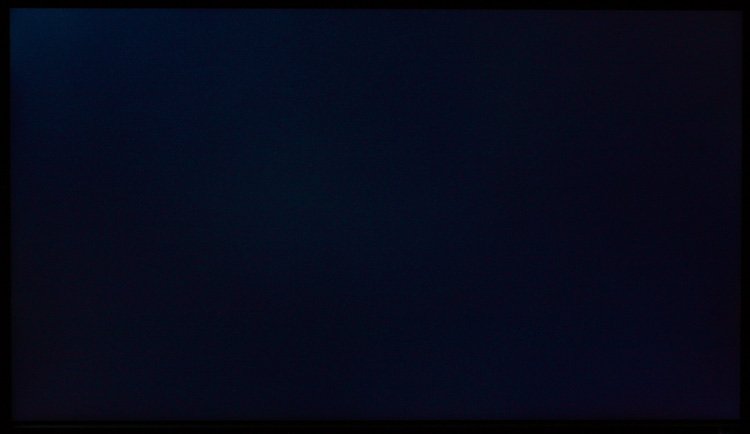

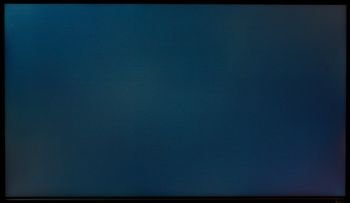

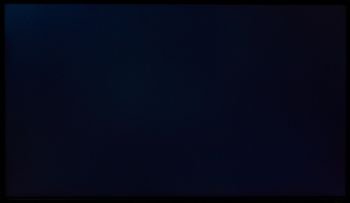

Die Ausleuchtung unseres Testgerätes ist sehr gut. Selbst im Bereich der Ränder
sind kaum Unregelmäßigkeiten auszumachen.
Bildhomogenität
Wir untersuchen die Bildhomogenität anhand von vier Testbildern (Weiß, Neutraltöne mit 75 %, 50 %, 25 % Helligkeit), die wir an 15 Punkten vermessen. Daraus resultieren die gemittelte Helligkeitsabweichung in % und das ebenfalls gemittelte Delta C (d. h. die Buntheitsdifferenz) in Bezug auf den jeweils zentral gemessenen Wert.

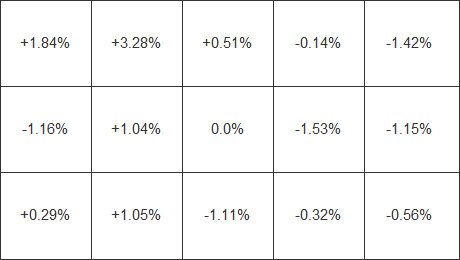

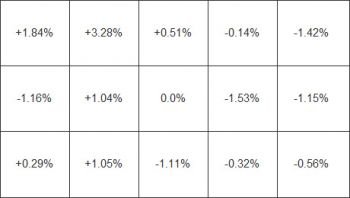

![Helligkeitsverteilung [%]](https://www.prad.de/wp-content/uploads/2019/09/benq-sw270c-homogenitaet1.jpg)

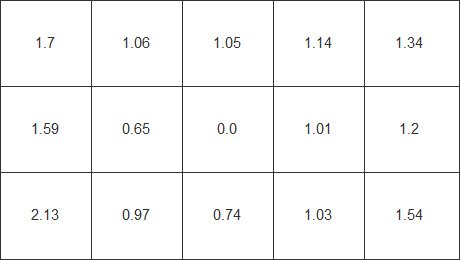

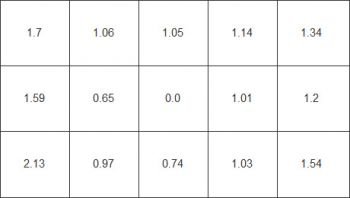

![Farbreinheit [Delta C]](https://www.prad.de/wp-content/uploads/2019/09/benq-sw270c-homogenitaet2.jpg)
Die Darstellung ist über die gesamte Panel-Fläche hinweg gleichmäßig. Hier leistet die ab Werk eingemessene Ausgleichsfunktion gute Arbeit. Eine Abschaltung ist leider nicht möglich. Der BenQ PG2401PT zeigte sich hier noch flexibler und überließ dem Benutzer die Abwägung zwischen bestmöglicher Flächenhomogenität und maximalem Kontrastumfang. Das ist insbesondere aufgrund der doch recht starken Eingriffe schade.
