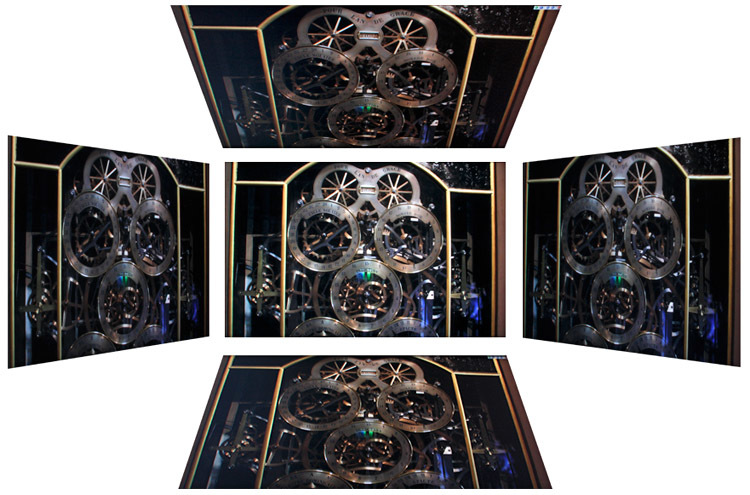

Blickwinkel
Die Werksangabe für den maximalen Blickwinkel liegt bei 178 Grad in der Horizontalen und Vertikalen. Die Angaben beruhen auf einem Restkontrast von 10:1. Das sind die für moderne IPS- und VA-Panels typischen Werte. Allerdings werden weitere, farbmetrische Veränderungen nicht oder nur unzureichend in die Angabe einbezogen.
Das AH-IPS Panel kann erwartungsgemäß mit einer hohen Blickwinkelstabilität punkten. Farbton- und Gradationsveränderungen sind gegenüber anderen Paneltechnologien (Ausnahme: PLS) deutlich reduziert. Farbkritische Arbeiten können so auch bei vollflächiger Anzeige des zu bearbeitenden Materials durchgeführt werden. Mit zunehmendem Winkel leidet vor allem der Kontrast, das Bild wird insgesamt flauer. Dunkle Tonwerte erscheinen stark aufgehellt.

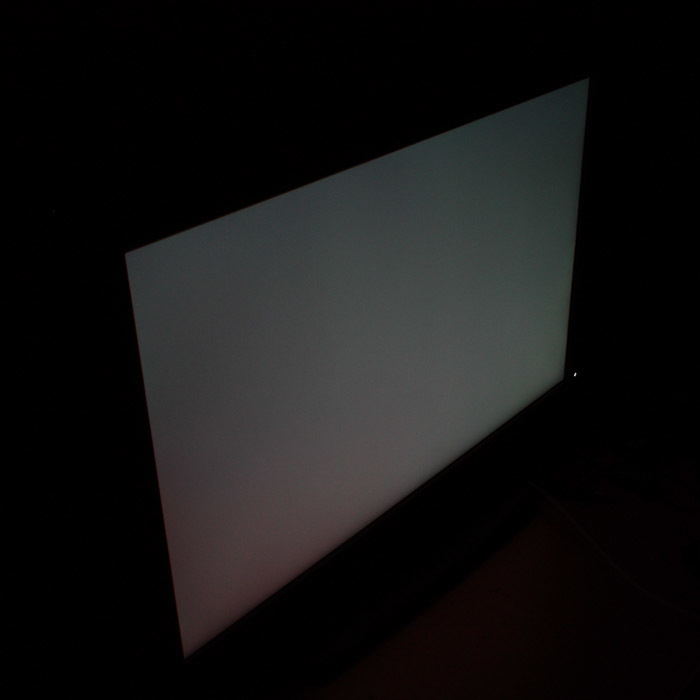

Der Effekt wird, abhängig vom Sichtabstand, bereits bei frontaler Betrachtung sichtbar. Diese technologiebedingte Schwäche kann derzeit nur durch das Aufbringen spezieller Polarisationsfolien abgemildert werden. Leider stellt LG eine bekannte Variante (A-TW) schon seit geraumer Zeit nicht mehr her.
Farbmetrische Tests

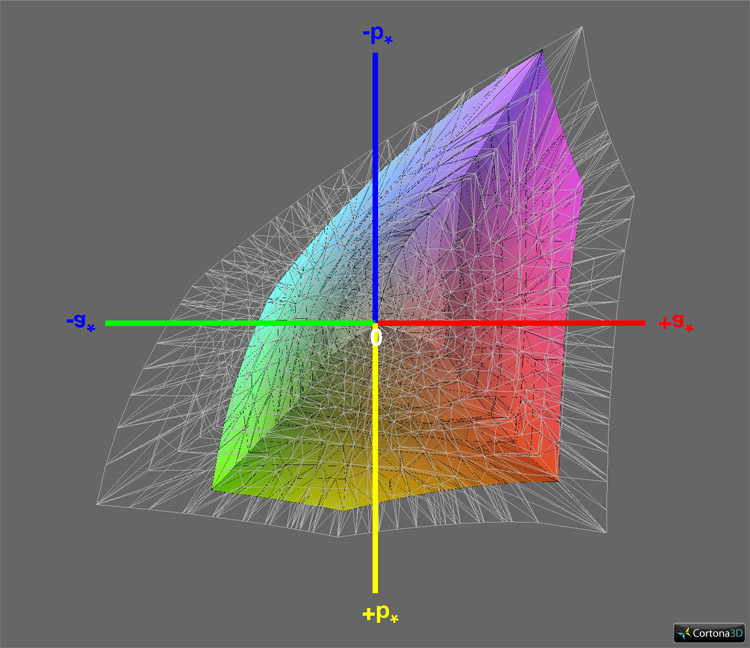

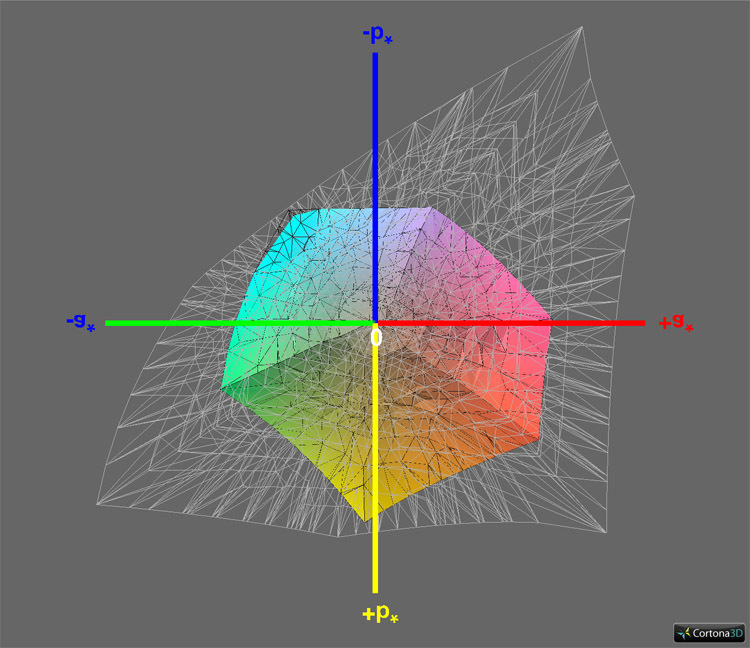

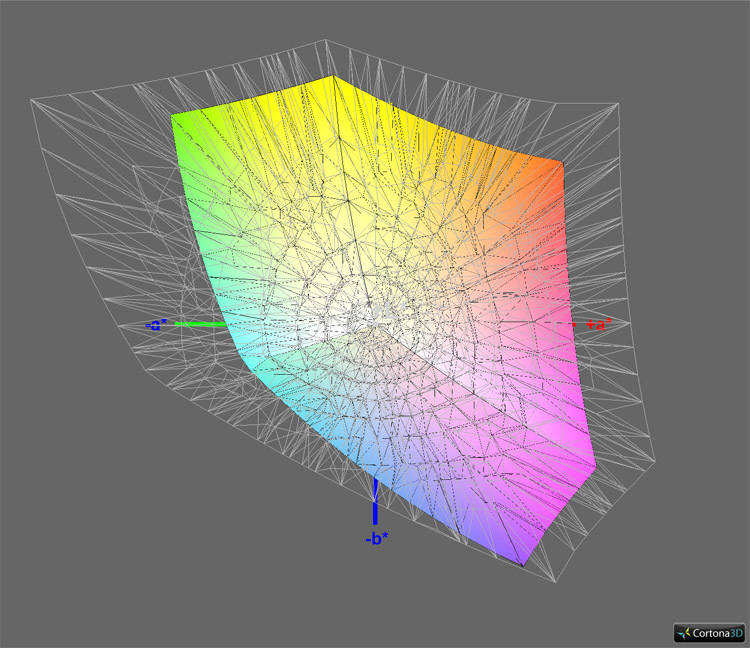

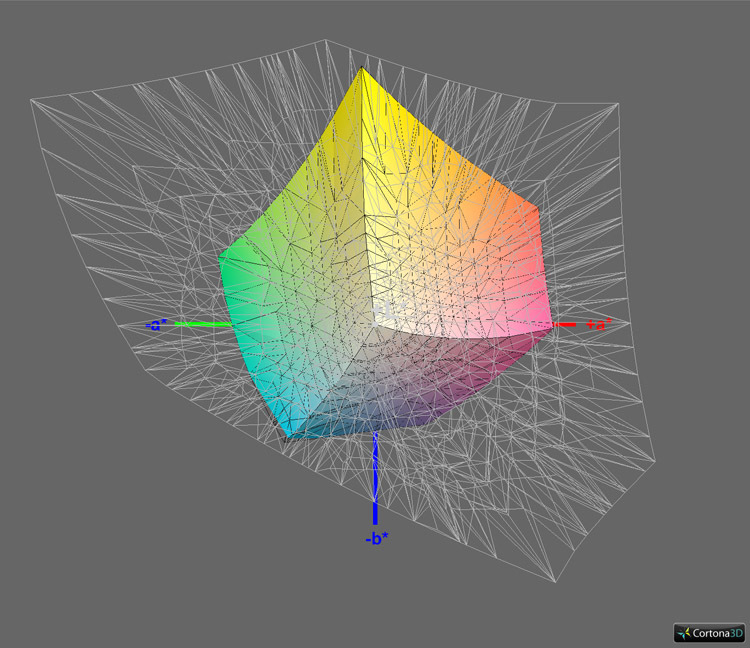

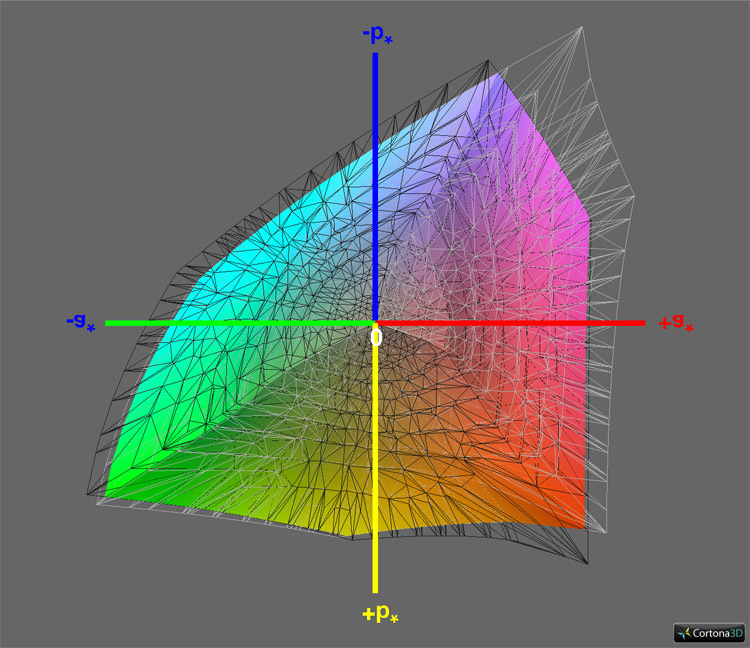

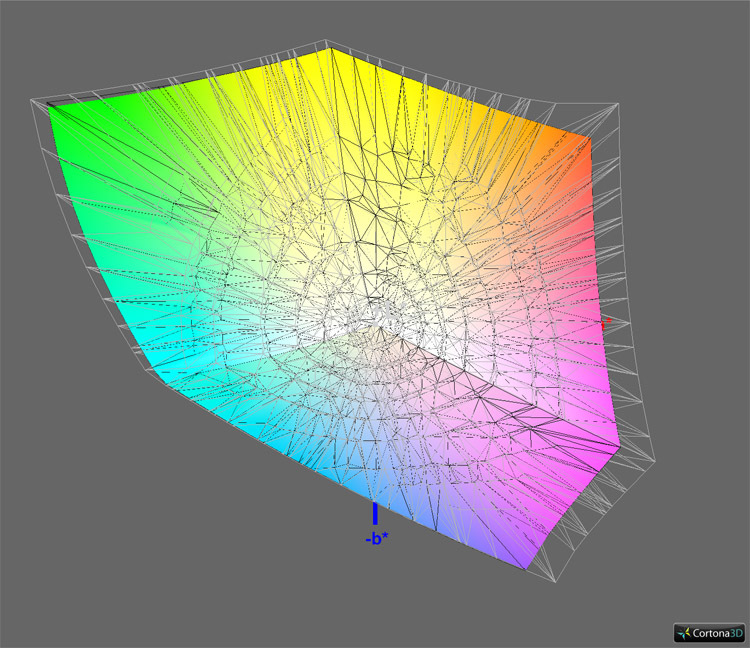

Farbraumvergleich in Lab (D50)
Die folgenden Darstellungen basieren auf farbmetrischen Daten nach einer Kalibration mit D65 als Weißpunkt. Das Bezugsweiß für die Aufbereitung in Lab ist D50 (adaptiert mit Bradford).
Weißes Volumen: Bildschirmfarbraum
Schwarzes Volumen: Referenzfarbraum
Buntes Volumen: Schnittmenge

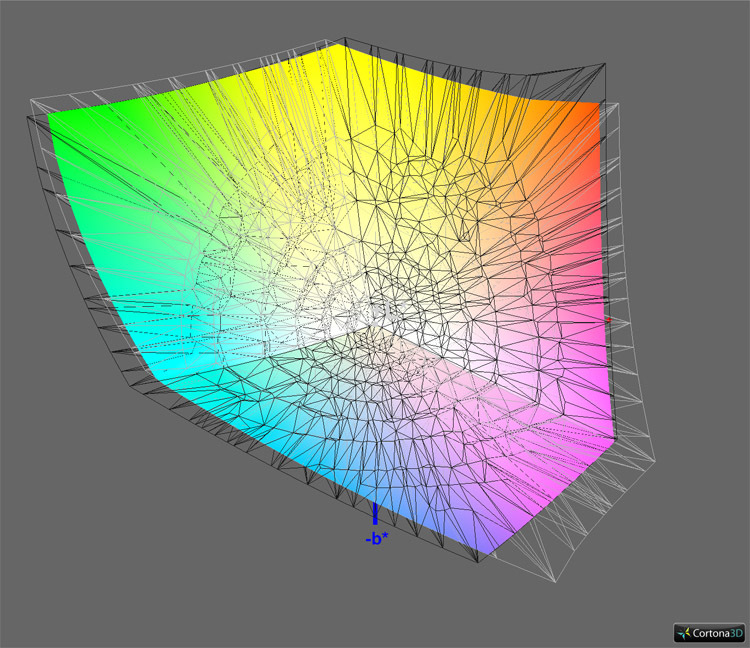

Vergleichsziele: sRGB, AdobeRGB, ECI-RGB 2.0, ISO Coated v2 (ECI)
| Farbraum | Abdeckung |
| ISO coated V2 | 99,8 % |
| sRGB | 100,0 % |
| AdobeRGB | 99,7 % |
| ECI-RGB 2.0 | 90,8 % |
sRGB und AdobeRGB werden vollständig bzw. fast vollständig abgedeckt. Das gilt auch für den Vergleich mit ISO Coated v2 (ECI). Die Übereinstimmung mit ECI-RGB v2 fällt geringer aus. Dem DELL U2413 eröffnet sich damit ein breites Einsatzspektrum, das die Simulation von Druckergebnissen einschließt.
Einen höheren Farbumfang erreichen bislang nur Bildschirme mit RGB-LED-Hintergrundbeleuchtung, die den Status einer Nischenlösung aber bis heute nicht ablegen konnten. Demgegenüber werden GB-r-LED- oder die ebenfalls auf den Markt drängenden Quantum-Dot-Lösungen in Zukunft stark an Bedeutung gewinnen und zumindest WCG-CCFL-Röhren ablösen.
Messungen vor Kalibration und Profilierung
Dynamische Regelungen werden, sofern möglich, vor den nachfolgenden Tests deaktiviert.

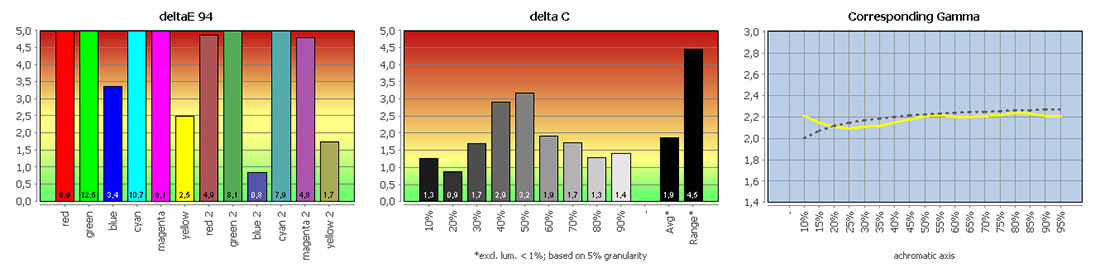

| Bildmodus Standard im Vergleich mit sRGB | |
| White Point / CCT Kelvin | 6591K |
| White Point XYZ (normalized) | 94.37 100.0 109.05 |
| DeltaE to D50/ D65 | 19.8 / 1.19 |
| Assumed Target Whitepoint* | 6600K |
| DeltaE to Assumed Target Whitepoint | 1.32 |
| Brightness / cd/m² ** | 267.0 |
| Black Point / cd/m² ** | 0.30 |
| Contrast / x:1 | 890:1 |
| Gradation (Average) | 2.18 |
* Daylight / ** Measured with X-Rite DTP94
Der werksseitig vorausgewählte Bildmodus Standard überzeugt nicht. Gegenüber dem DELL U2713 ist die Gradationscharakteristik zwar deutlich besser, dafür schwächelt der Bildschirm bei der Wiedergabe von Neutraltönen, die teilweise Farbstiche aufweisen.
Die Abweichungen in den Farbwerten ergeben sich vor allem aus dem Farbumfang des Bildschirms (und spielen bei der Bewertung keine Rolle). Er reicht standardmäßig deutlich über die hier verwendete sRGB-Referenz hinaus.

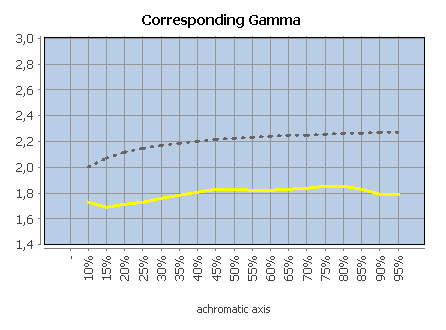

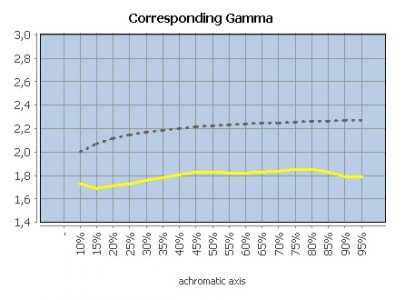

Nachfolgend haben wir die Gradation für die alternative Einstellung MAC aufbereitet:

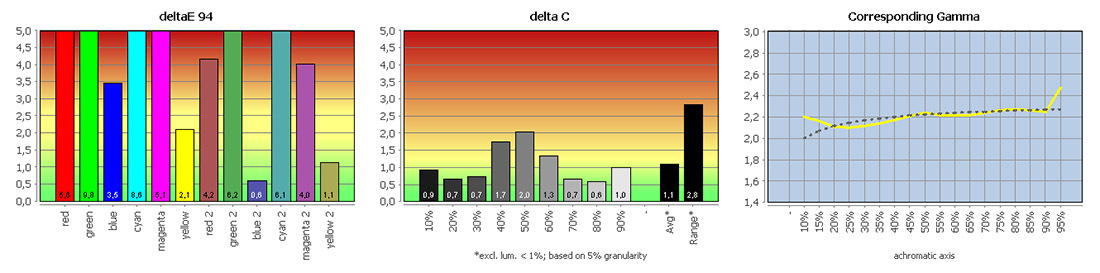

| Bildmodus Custom Color im Vergleich mit sRGB | |
| White Point / CCT Kelvin | 6881K |
| White Point XYZ (normalized) | 87.84 100.0 98.98 |
| DeltaE to D50/ D65 | 19.75 / 14.4 |
| Assumed Target Whitepoint* | 6700K |
| DeltaE to Assumed Target Whitepoint | 19.09 |
| Brightness / cd/m² ** | 292.7 |
| Black Point / cd/m² ** | 0.33 |
| Contrast / x:1 | 887:1 |
| Gradation (Average) | 2.21 |
* Daylight / ** Measured with X-Rite DTP94
Der Bildmodus Custom Color kann als Ausgangspunkt für eine Softwarekalibration genutzt werden. Drei RGB-Gain-Regler stehen zur Anpassung des Weißpunktes zur Verfügung. Für die Messung wurden sie in ihrer Ausgangsstellung belassen. Das führt zum wenig ideal erscheinenden Weißpunkt.
Die Graubalance erreicht nun immerhin befriedigendes Niveau. In Verbindung mit der unveränderten Gradation sind während der Softwarekalibration mit sRGB- oder Gamma 2.2-Tonwertekurve keine allzu starken Eingriffe in die Grafikkarten-LUT notwendig.

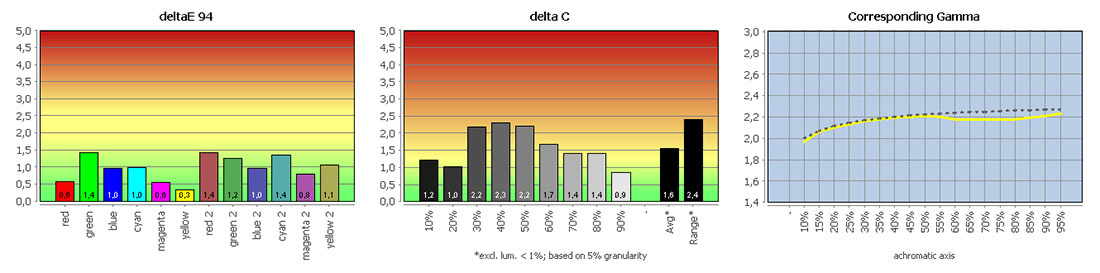

| Bildmodus sRGB im Vergleich mit sRGB | |
| White Point / CCT Kelvin | 6533K |
| White Point XYZ (normalized) | 94.68 100.0 109.01 |
| DeltaE to D50/ D65 | 19.68 / 0.65 |
| Assumed Target Whitepoint* | 6600K |
| DeltaE to Assumed Target Whitepoint | 0.94 |
| Brightness / cd/m² ** | 265.9 |
| Black Point / cd/m² ** | 0.33 |
| Contrast / x:1 | 806:1 |
| Gradation (Average) | 2.16 |
* Daylight / ** Measured with X-Rite DTP94
Der sRGB-Modus gefällt trotz kleinerer Schwächen in der Graubalance, die eine gute Bewertung knapp verhindern. Die Farbraumtransformation gelingt präzise, entsprechende Inhalte werden sehr akkurat reproduziert. Ein typisches Anwendungsgebiet dieses Bildmodus ist die Wiedergabe von Spielen oder Filmen.

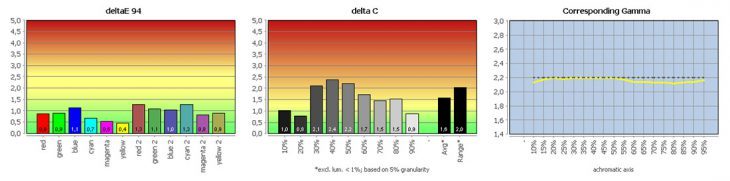

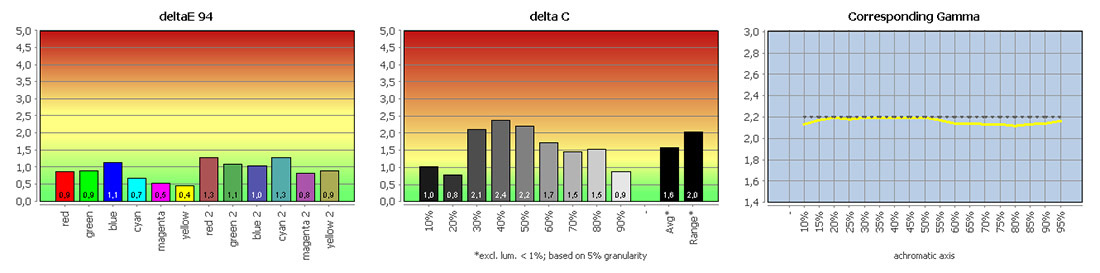

| Bildmodus AdobeRGB im Vergleich mit AdobeRGB | |
| White Point / CCT Kelvin | 6570K |
| White Point XYZ (normalized) | 94.87 100.0 109.64 |
| DeltaE to D50/ D65 | 20.03 / 0.54 |
| Assumed Target Whitepoint* | 6600K |
| DeltaE to Assumed Target Whitepoint | 0.45 |
| Brightness / cd/m² ** | 268.2 |
| Black Point / cd/m² ** | 0.33 |
| Contrast / x:1 | 813:1 |
| Gradation (Average) | 2.16 |
* Daylight / ** Measured with X-Rite DTP94
Der AdobeRGB-Modus wurde ebenfalls sehr sorgfältig umgesetzt. Wer erste Erfahrungen mit Farbmanagement auf Basis von ICC-Profilen sammeln will und noch über keine Sonde verfügt, kann auf diesen Bildmodus zurückgreifen und das AdobeRGB-Arbeitsfarbraumprofil auf Betriebssystemebene hinterlegen.
