Einleitung
Mit dem U2413 erweitert DELL die UltraSharp-Serie um ein weiteres Modell für anspruchsvolle Benutzer. Der Bildschirm tritt die direkte Nachfolge des U2410 an und ist technisch eng mit seinem größeren Bruder, dem bereits von uns getesteten U2713H, verwandt. Infolgedessen verfügt auch der U2413 über eine programmierbare LUT, die Tonwertzuordnungen mit einer Präzision von 14bit pro Kanal aufnimmt.
Mit der beiliegenden Software sollen Kalibrationskorrekturen akkurat und verlustfrei in Monitorhardware umgesetzt werden. Die Darstellung von sRGB- und AdobeRGB-Inhalten in nicht farbmanagementfähiger Umgebung wird durch zwei vorkalibrierte Bildmodi optimiert.
Das 24-Zoll große AH-IPS Panel bezieht DELL von LG. Seine Auflösung beträgt 1920 x 1200 Pixel. Daraus resultiert ein Seitenverhältnis von 16:10. Neu ist die Hintergrundbeleuchtung: Eine spezielle GB-r-LED-Konfiguration verhilft dem U2413 zu einem hohen Farbumfang, der deutlich über den von vergleichbaren Bildschirmen mit W-LED-Hintergrundbeleuchtung hinausgeht – Voraussetzung für Bildbearbeitung jenseits von sRGB und farbkritisches CMYK-Softproofing. Bislang waren dafür WCG-CCFL-Röhren oder aufwändige, flächige RGB-LED-Anordnungen notwendig.
Ein weiteres Schmankerl ist die Ausgleichsfunktion zur Verbesserung der Bildhomogenität. Sie konnte beim DELL U2713H allerdings nicht überzeugen. Umso gespannter sind wir, ob die Implementierung im uns vorliegenden Testgerät bessere Ergebnisse erzielt.
Testumgebung
Farbmessgeräte: X-Rite i1 Pro, X-Rite DTP94
Grafikkarte: EVGA GeForce GTX670
Software: iColor Display 3.7.4, UDACT, CCalc 2.0 (Inhouse-Vermessungstool),DELL Color Calibration Solution 1.0
Externe Zuspieler: Lumagen RadianceXD, iScan VP50, OPPO BDP-93
Lieferumfang
DELL liefert den U2413 mit DVI-D, DisplayPort-, USB- und Netzkabel aus. Ein HDMI-Kabel fehlt. Das vollständige Benutzerhandbuch befindet sich auf der beigelegten CD. Sie enthält auch die Software Color Calibration Solution, mit der der Bildschirm hardwarekalibriert werden kann. Eine aktuelle Version stellt DELL überdies auf seiner Homepage zur Verfügung. Die Werkskalibration wird durch ein Informationsblatt belegt.
Optik und Mechanik
Der DELL U2413 reiht sich optisch nahtlos in die umfangreiche UltraSharp-Produktfamilie des amerikanischen Herstellers ein. Auffälligster Unterschied zum günstigeren U2412M ist die Ausführung der Bedienelemente als Sensorschalter. Das schlichte Gehäuse besteht aus schwarzem mattem Kunststoff und passt so in jede Arbeitsumgebung.
Die Rahmenbreite beträgt etwa 1,8 cm. Ein Mehrschirmbetrieb wird also fast nur durch Schreibtischfläche und Budget begrenzt. Der Gesamtplatzbedarf in der Tiefe liegt bei rund 14 cm und halbiert sich ohne Standfuß.
Die Verarbeitungsqualität überzeugt nicht vollständig. Zwar wurde das Panel sauber eingepasst, dafür können wir im Bereich des Rahmens ungleichmäßige Spaltmaße ausmachen. Besonders auffällig ist eine Wölbung der silbernen Zierleiste unterhalb der Bedienelemente.
Der Regelungsbereich der Höhenverstellung umfasst 11,5 cm. In der niedrigsten Einstellung beträgt der Abstand von Rahmenunterkante zur Tischoberfläche 5 cm.

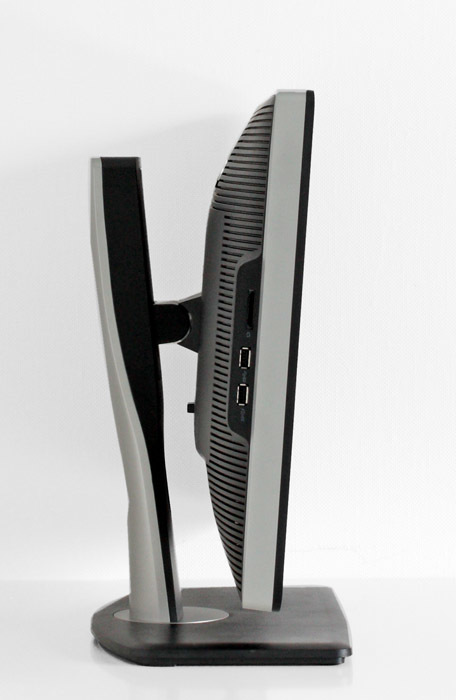

In der höchsten Position ermitteln wir 16,5 cm. Die maximale Neigung nach hinten wird bei 20 Grad erreicht. In Gegenrichtung sind knapp 5 Grad möglich.
Der Standfuß unseres Testgerätes ist stark verzogen und liegt fast nur mittig auf der Tischoberfläche auf. Ein sicherer Halt ist so nicht gewährleistet. Die Drehung um bis zu 45 Grad in beide Richtungen erfordert ein Festhalten des Bildschirms.
Das ist vom Hersteller natürlich nicht gewollt und sollte ein Ausrutscher innerhalb der Serie darstellen.

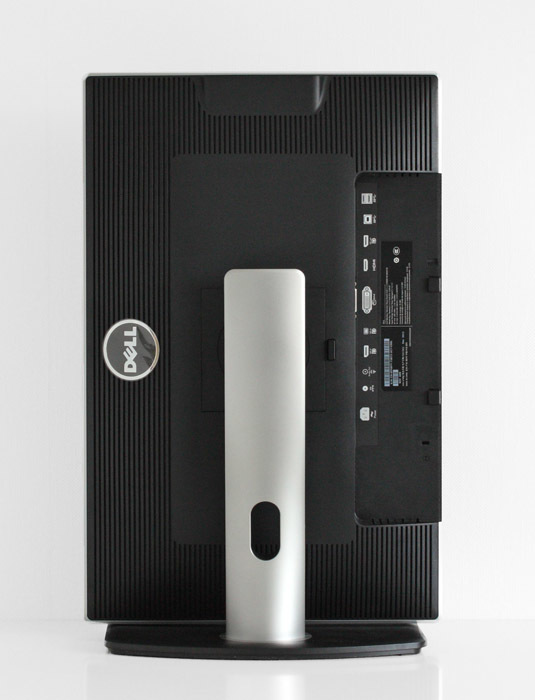

Über das integrierte Drehgelenk kann der Bildschirm auch im Hochformat betrieben werden. Die präzise waagerechte Ausrichtung ist, wie bei den meisten Konstruktionen, etwas mühselig. Eindeutige Einrastpositionen fehlen.
DELL führt die im Betrieb entstehende Abwärme rein passiv über das Gehäuse ab. Von diesem Konzept zeugen zahlreiche Lüftungsschlitze auf der Rückseite. Im Gegensatz zum U2713H können wir weder eine Geräuschentwicklung im Normalbetrieb feststellen noch diese durch die Anzeige spezieller Testbilder forcieren. Der U2413 bleibt unhörbar.
Stromverbrauch
Die ermittelten Energieverbrauchswerte entsprechen den Erwartungen, die an den Einsatz eines 24-Zoll großen IPS-Panels mit GB-r-LED-Hintergrundbeleuchtung geknüpft sind. Vergleichbare Geräte mit CCFL-Röhren sind hier klar unterlegen, während reine W-LED-Lösungen das Panel noch effizienter beleuchten. Mit einer Leistungsaufnahme von knapp 30 Watt kann man bei einer Leuchtdichte von 140 cd/m² in jedem Fall gut leben.
DELL verzichtet auf einen separaten Netzschalter. Im ausgeschalteten Zustand können wir aber auch so keinen Stromverbrauch mehr feststellen. Mit einer USB-Verbindung zum Rechner erhöht sich die Leistungsaufnahme um rund 0,5 Watt.
| Hersteller | Gemessen | |
| Betrieb maximal | 120 W | 49,8 W |
| 140 cd/m² | k.A. | 29,8 W |
| Betrieb minimal | k.A. | 19,3 W |
| Energiesparmodus | < 0,5 W | 0,7 W |
| Ausgeschaltet | < 0,5 W | 0 W |
Anschlüsse
Die Anschluss-Phalanx des DELL U2413 wurde mit allen wichtigen Signaleingängen bestückt. Dem Benutzer stehen jeweils ein DisplayPort-, Mini DisplayPort-, HDMI- und DVI-Eingang zur Verfügung. Analoge Signale werden nicht mehr unterstützt. Ein DisplayPort-Ausgang ermöglicht die Verknüpfung mehrerer Bildschirme in Buskonfiguration.
Der integrierte USB-Hub stellt vier Downstream-Anschlüsse bereit. Die Verbindung mit dem Rechner erfolgt über einen entsprechenden Upstream-Anschluss. USB 3.0 wird unterstützt.
Bedienung
Alle Bedienelemente wurden in der unteren rechten Ecke des Rahmens eingelassen. Das OSD wird über fünf berührungssensitive Tasten ohne Beschriftung gesteuert, die sich im Normalbetrieb kaum vom Untergrund abheben. Einen Blindflug muss der Benutzer dennoch nicht befürchten. Nach Aufruf des OSD leuchten alle Sensorschalter auf. Gleichzeitig wird ihre aktuelle Belegung auf dem Bildschirm eingeblendet. Eine haptische Rückmeldung bleibt allerdings, mit Ausnahme der mechanischen Ein/Aus-Taste, prinzipbedingt aus.
