OSD Teil 2

Bildeinstellungen
Hier können im analogen Betrieb folgende Funktionen angewählt werden: Automatische Bildeinstellung, horizontale Bildposition, vertikale Bildposition, Pixeltakt, Phase und Bildschärfe.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w28
OSD: Bildeinstellungen

Farbsteuerung
Hier kann zwischen drei vorgegebenen Farbprofilen und individuellen Farbeinstellungen gewählt werden. Zur Verfügung stehen: 9300K, 6500K, sRGB und Benutzer-Farben.

Benutzer-Farben
Unter Benutzer Farben kann die Intensität von Rot, Grün und Blau individuell eingestellt oder auf bestimmte Werte kalibriert werden.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w29
OSD: Farbsteuerung
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w30
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w31
OSD: Benutzer-Farben

OSD-Einstellungen
Hier wird die Lage und Anzeigedauer des Menüs eingestellt: horizontale OSD-Position, vertikale OSD-Position und OSD-Anzeigedauer.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w32
OSD: OSD-Einstellungen

Andere Einstellungen
Unter diesem Menüpunkt können die Sprache, der Signaleingang, die Lautstärke der Lautsprecher, die Information beim Wechsel der Auflösung, und die automatische Bildanpassung beim Wechsel der Auflösung (nur im analogen Betrieb) eingestellt werden. Es werden auch Informationen wie Seriennummer, Horizontalfrequenz (Zeilenfrequenz), Vertikalfrequenz (Bildwiederholrate) und die Auflösung angezeigt.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w33
OSD: Andere Einstellungen

Reset
Hier lässt sich der Belinea 2485 S1W auf die Herstellereinstellungen zurücksetzen, es wird zuvor eine Ja/Nein-Abfrage eingeblendet.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w37
OSD: Reset

Exit
Beenden des OSDs.

Die Bedienung und Struktur des Bildschirm-Menüs ist gut gelungen, es gibt weder gravierende Schwachpunkte noch ein besonderes Highlight. Die Tasten lassen sich gut bedienen und haben einen spürbaren Druckpunkt. Insgesamt gibt es dafür ein gut.

Bildqualität

Der Belinea 2485 S1W hat ein Premium-MVA-Panel ((P-MVA) von Acer Unipac Optronics (AUO). Dieses stellt 8 Bit pro RGB-Farbe dar, was rechnerisch 16,7 Millionen darstellbaren Farben entspricht. In der Praxis stellt der Monitor feine lineare und radiale Farbverläufe sauber dar. Auch feine Graustufen werden ohne sichtbare Streifen dargestellt.

Laut Hersteller liegt der maximale Kontrast bei 1.200:1, der „typische“ Kontrast bei 1.000:1. Die maximale Helligkeit wird von Maxdata mit 550 cd/m² und „typisch“ mit 500 cd/m² angegeben. Maximal heißt jeweils unter Idealbedingungen, typisch ist das, was der Anwender in der Regel zu sehen bekommt. Die meisten Hersteller geben aus Vermarktungsgründen nur den maximalen Kontrast an.

Der tatsächliche Kontrast hängt generell von den Einstellungen ab. Mit den Werkseinstellungen erreicht der Belinea 2485 S1W ein Kontrastverhältnis von 817:1. Im sRGB-Modus wird ein Kontrast von 826:1 erreicht. Die maximal von uns gemessene Helligkeit liegt bei 496 cd/m². Der von uns maximal gemessene Kontrast liegt deutlich unter der Herstellerangabe, bei der Helligkeit wird zumindest die typische Helligkeitsangabe knapp eingehalten.

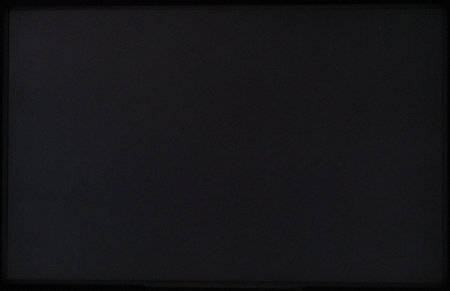

Unser Testgerät zeigt bei der Ausleuchtung in den Eck- und Randbereichen eine leichte Aufhellung, die allerdings nur im abgedunkelten Raum bei der Darstellung eines komplett schwarzen Bildes auffällt. Unter normalen Lichtverhältnissen ist die Aufhellung nicht erkennbar.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w38

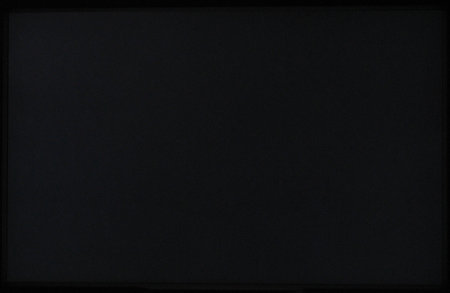

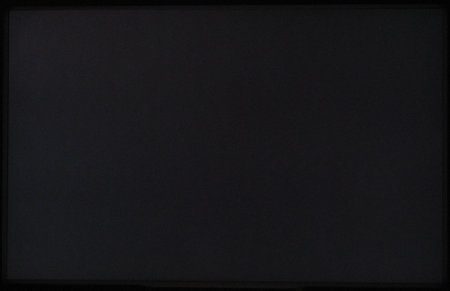

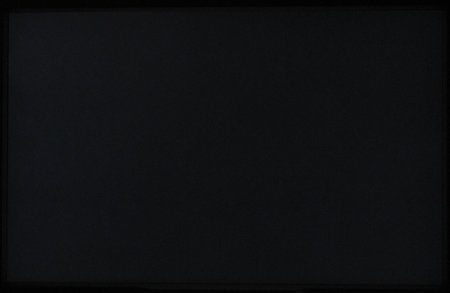

Bild oben zeigt die Ausleuchtung bei einer Helligkeitseinstellung von 100 Prozent und einem Kontrast von 80 Prozent. Beim Bild unten wurde die Helligkeit auf 50 Prozent heruntergeregelt.
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w39

Wir haben die Helligkeitsverteilung des 24 Zöllers zusätzlich über die gesamte Anzeigefläche an neun Messpunkten ermittelt. Die Messungen zeigen, dass die Helligkeit am oberen Rand höher ist, als am unteren Rand. Die größte Abweichung beträgt 11 Prozent, die durchschnittliche Abweichung liegt bei 4 Prozent.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w40

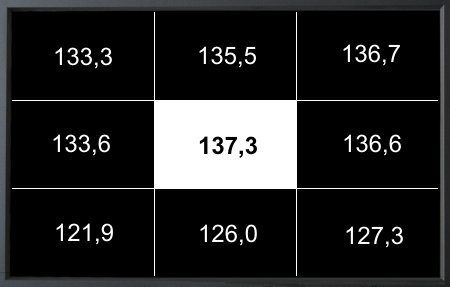

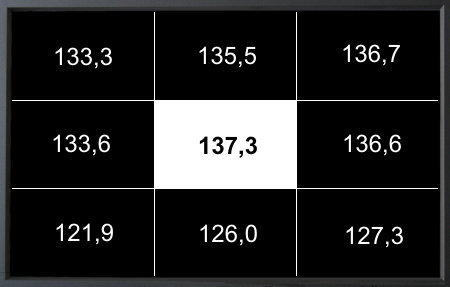

Gemessene Helligkeitsverteilung des Belinea 2485 S1W.

Damit verfehlt der 2485 S1W nur knapp ein sehr gut bei der Ausleuchtung. Wir weisen darauf hin, dass die Ausleuchtung von TFTs erfahrungsgemäß einer gewissen Serienstreuung unterliegt und von Gerät zu Gerät unterschiedlich ausfallen kann.

Der Belinea 2485 S1W wird von Maxdata mit einem horizontalen und vertikalen Blickwinkel von 178 Grad angegeben. Bis ca. 165 Grad bleibt der Blickwinkel recht stabil, über 170 Grad kommt es seitlich zu einer Aufhellung der Farben und von oben/unten zu einer Abdunklung des Bildes.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w41
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w42

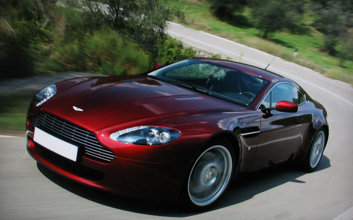

Bild links: Blickwinkel von rechts und Bild rechts: bei frontaler Ansicht.
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w43
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w44

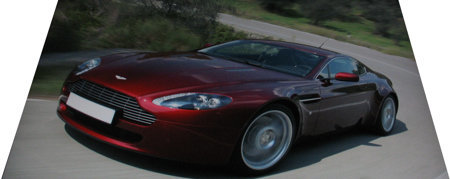

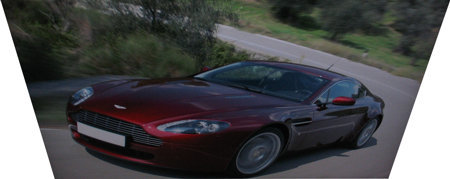

Bild oben zeigt den Blickwinkel von unten und Bild unten zeigt den Blickwinkel von oben.

Die subjektive Bildqualität des Belinea 2485 S1W ist insgesamt sehr gut, auch bei der Ausleuchtung und Helligkeitsverteilung liegt der Monitor auf gutem bis sehr gutem Niveau. Die Blickwinkelstabilität ist nicht die größte Stärke des P-MVA-Panels von AUO, sie liegt aber immerhin noch in einem guten Bereich.

Ausmessung und Kalibration

Zum Ausmessen des Farbraums, der Farbtreue und zur Kalibration des Belinea 2485 S1W haben wir das Colorimeter Silver Haze Pro (x-rite Modell DTP94) und die iColor-Software von Quatographic eingesetzt. Anschließend wurde der Einsatzbereich für Grafikanwendungen gemäß den UGRA-Kriterien überprüft. Der Kalibrationsreport kann hier eingesehen werden.

Kalibrierung

Ziel Erreicht
2.2 2.2
6500 6487
140 139
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w45
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w46
Links: Monitorfarbraum (schwarze Linie) im Vergleich zum Druckfarbraum Isocoated (weiße Linie). Rechts: Korrekturkurve nach der Kalibration. Zum Vergrößern und zur Erläuterung der Grafiken, die Bilder anklicken.

Der Monitor erreicht im Vergleich zum Isocoated-Druckfarbraum eine gute Abdeckung. Bei der RGB-Korrekturkurve liegen die drei RGB-Farben fast auf einer Line und es müssen von der Grafikkarte damit nur sehr wenige Töne korrigiert werden.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w47
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w48
Bild links: Farbraumvergleich des sRGB- und Bild rechts des Adobe-RGB Farbraums (grau-weiße Line) mit dem darstellbaren Farbraum des Belinea 2485 S1W (farbige Line). Bilder zum Vergrößern bitte anklicken.

Wie die Darstellungen oben zeigen, deckt der Belinea 2485 S1W den sRGB-Farbraum fast komplett ab (Grafik links), während der Adobe-RGB-Farbraum bei weitem nicht erreicht wird (Grafik rechts). Für Standardanwender ist in der Regel nur die Abdeckung des sRGB-Farbraums von Bedeutung.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w49
Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w50
Bild links und rechts zeigen aus verschiedenen Perspektiven den darstellbaren Farbraum des Belinea 2485 S1W als volumetrische 3D-Ansicht (bunter, schattierter Farbblock) im Vergleich zum sRGB-Farbraum (Drahtgitter). Zur Vergrößerung der Bilder die Grafiken anklicken.

UGRA

Zu guter Letzt haben wir den TFT nach den Kriterien der UGRA auf seine Einsatztauglichkeit für professionelle grafische Anwendungen überprüft. Der Belinea 2485 S1W hat die UGRA-Zertifizierung bestanden. Lediglich im Punkt MultiColor muss der Bildschirm passen, was angesichts des Standard-Backlights ohne erweiterten Farbraum auch nicht verwundert.

Belinea 2485 S1w No 112401 Monitor Belinea S2485s1w51

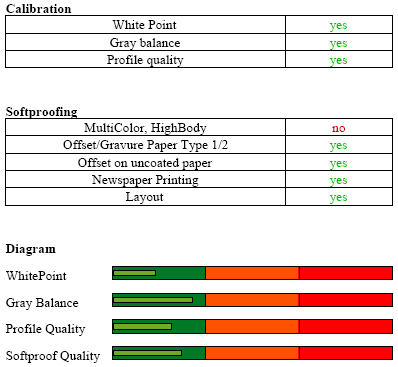

Kurzfassung des UGRA-Zertifizierungsprotokolls. Der ausführliche UGRA-Report kann als PDF-Dokument herunter geladen werden.

Nicht nur die subjektive Bildqualität des Belinea 2485 S1W ist sehr gut, sondern auch die Messergebnisse sind überzeugend. Der Monitor deckt den sRGB-Farbraum fast vollständig ab und auch die UGRA-Zertifizierung erhält der 24 Zöller von Maxdata. Damit ist der Bildschirm grundsätzlich für semiprofessionelle Anwendungen im Bereich Grafik/Bildbearbeitung geeignet.
