Test Monitor Dell UP3214Q
6/8

UDACT („UGRA-Test“)

Vor dem Test haben wir den Bildschirm auf folgende Zielwerte kalibriert, die den Empfehlungen der UGRA für Softproofing-Aufgaben entsprechen (alternativ: L*-Gradation):

HelligkeitWeißpunkt (CCT)Weißpunkt (XYZ) norm.)Gradation
Ziel140 cd/m²5800K95.37 100.00 97.39Gamma 1.8

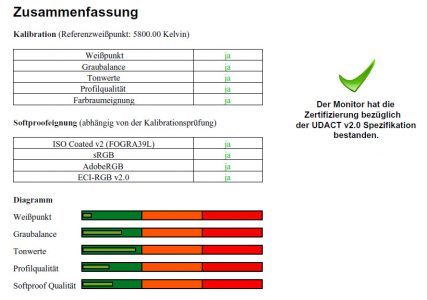

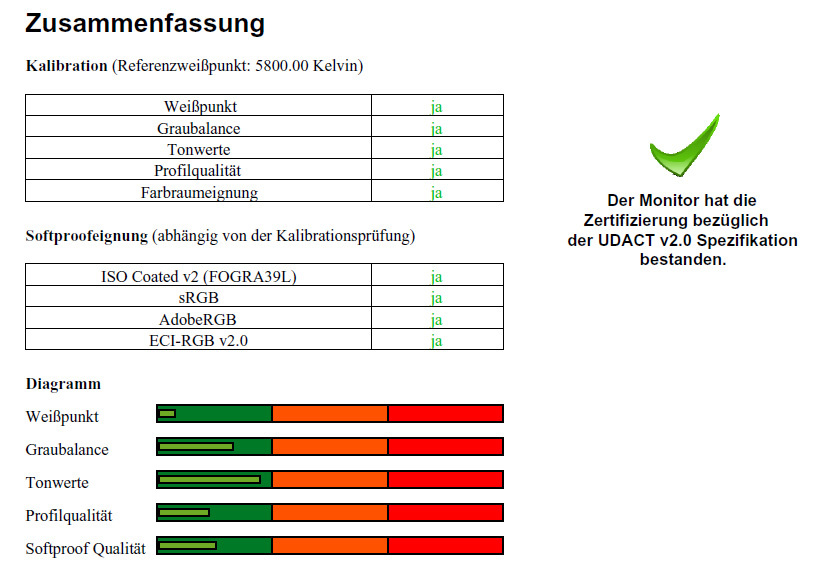

Dell Up3214q Monitor Udact Sw
Der ausführliche UGRA UDACT Report für die Softwarekalibrierung kann als PDF Datei heruntergeladen werden.

Der DELL UP3214Q hält die Vorgaben des Kontrollmittels ein. Folglich wird auch der geforderte Tonwertumfang erreicht (wenn auch knapp) – oft ein kritischer Punkt im Rahmen von Softwarekalibrationen. Mit anderer Ziel-Tonwertkurve sind aufgrund der beschränkten Einstellmöglichkeiten aber schnell zu umfangreiche Eingriffe über die LUT der Grafikkarte notwendig.

Color Calibration Solution

Hardwarekalibration

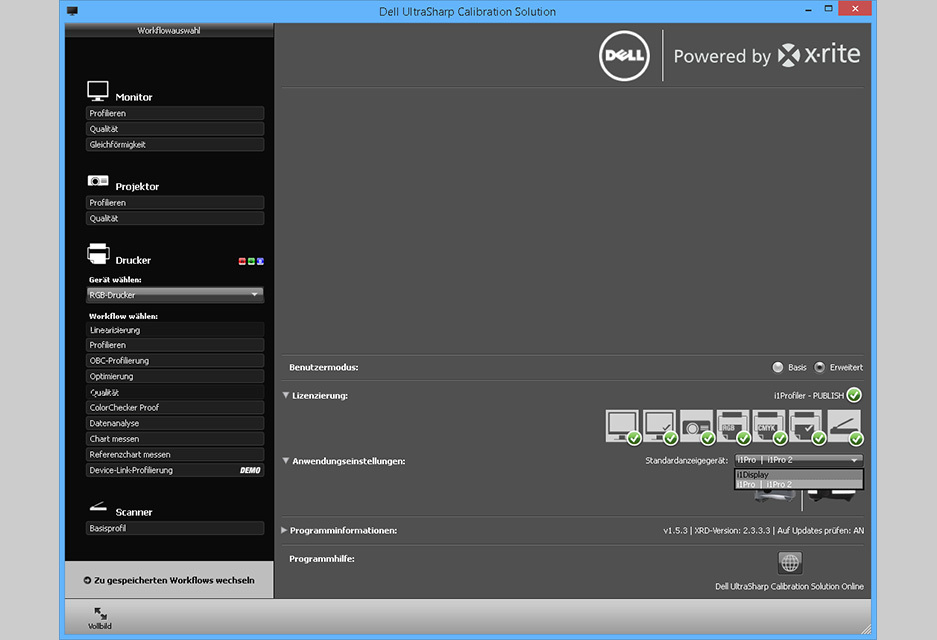

Color Calibration Solution lag zum Testzeitpunkt in der Version 1.5.3 vor. Die inzwischen auch optische Übereinstimmung mit i1 Profiler von X-Rite ist kein Zufall: DELL lizensiert die Kalibrationslösung des Grafikspezialisten aus den USA – erweitert um die Fähigkeit zur Hardwarekalibration ausgewählter UltraSharp-Modelle.

Frühere Versionen unterstützten nur das Colorimeter i1 Display Pro. Nun können zusätzlich die Spektralfotometer i1 Pro und i1 Pro 2 verwendet werden. Mit entsprechender Lizenz, die jeweils an eine konkrete Sonde gebunden ist, sind auch weitere Programmteile von i1 Profiler zugänglich.

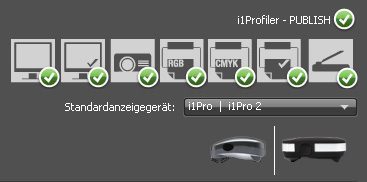

Dell Up3214q Monitor Dccs5
Unsere i1Publish-Lizenz wird erkannt.

Die angepasste Version für DELL ist leider nur unter Windows lauffähig. Benutzer von Mac OS müssen zumindest derzeit auf eine Hardwarekalibration verzichten. Diese Einschränkung ist besonders vor dem Hintergrund, dass i1 Profiler Mac OS unterstützt, unverständlich. DELL sollte für spätere Versionen eine entsprechende Portierung vorsehen.

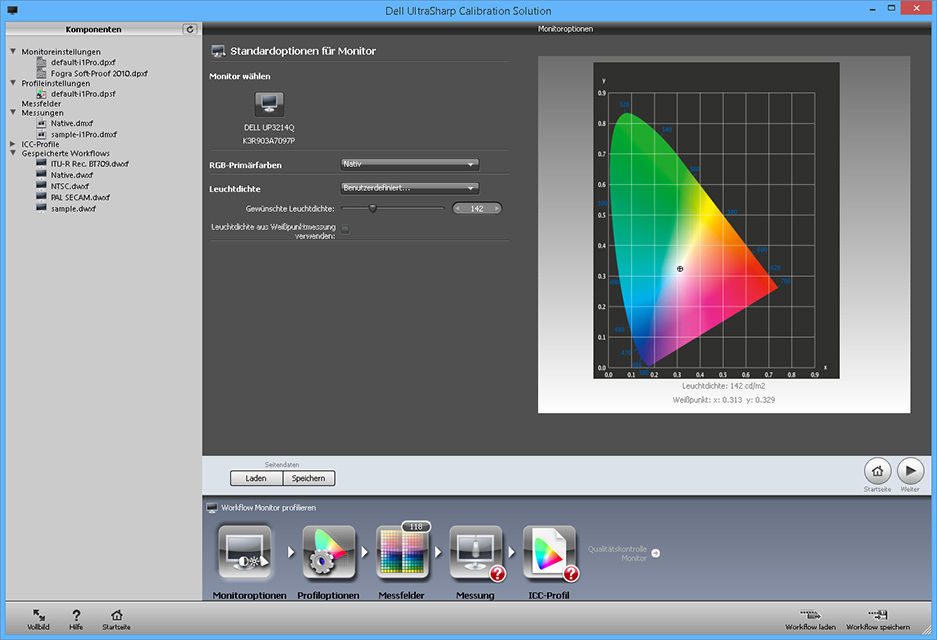

Das Kalibrationsziel kann im erweiterten Modus nach einem Klick auf Profilieren angepasst werden. In einer farbmanagementfähigen Umgebung wird man in der Regel den nativen Bildschirmfarbraum nutzen. Das maximiert die Flexibilität. Eine entsprechende Auswahl ist zwar möglich, allerdings kann darüber hinaus nur noch die gewünschte Leuchtdichte festgelegt werden.

Tonwertkurve (Gamma-Gradationen sowie sRGB) und Weißpunkt sind erst im benutzerdefinierten Emulationsmodus als Parameter verfügbar. Der Benutzer ist in diesem Fall gezwungen, den gewünschten Farbumfang in Form von xy-Normfarbwertanteilen anzugeben

Dell Up3214q Monitor Dccs1
Dell Up3214q Monitor Dccs2

Dell Up3214q Monitor Dccs1
Dell Up3214q Monitor Dccs2
DELL Color Calibration Solution.

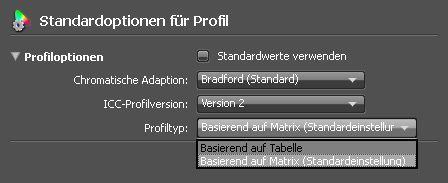

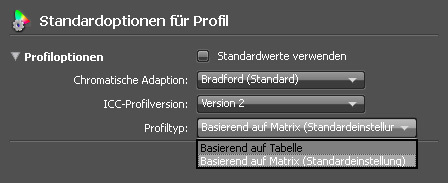

Nach den Zielvorgaben werden wichtige Profilparameter spezifiziert. Color Calibration Solution kann Matrix- und LUT-Profile in den Versionen v2 und v4 erzeugen. Für die Anpassung der Messwerte nach D50 – das Bezugsweiß des PCS – sind unterschiedliche Adaptionsmechanismen verfügbar.

Dell Up3214q Monitor Dccs6
Profileinstellungen.

Die Kalibrationsdauer ist abhängig von der gewählten RGB-Testform und der verwendeten Sonde. Aber selbst mit kleinem Messfeldsatz sollte man rund 15 Minuten für Kalibration und anschließende Profilierung einplanen. Eine Validierung kann nach Abschluss des Vorgangs durchgeführt werden.

Wir haben nachfolgend eine Kalibration und Profilierung mit Color Calibration Solution vorgenommen und das Profil anschließend in unserer Software validiert.

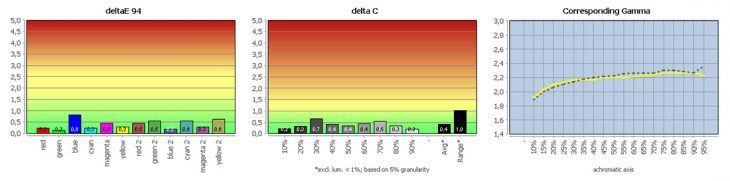

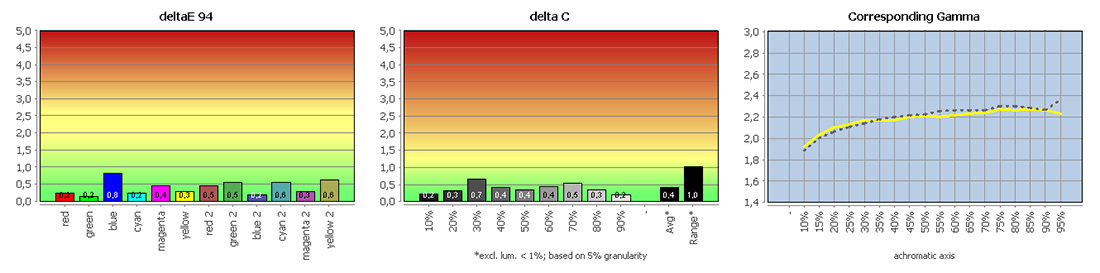

Profilvalidierung

White Point / CCT Kelvin6472K
White Point XYZ (normalized)95.03 100.0 108.39
DeltaE to D50/ D6519.18 / 0.3
Assumed Target Whitepoint*6500K
DeltaE to Assumed Target Whitepoint0.23
Brightness / cd/m² **151.2
Black Point / cd/m² **0.17
Contrast / x:1889:1
Gradation (Average)2.18

* Daylight / ** Measured with i1 Display Pro

Dell Up3214q Monitor Validierung2
Die detaillierten Messergebnisse finden Sie in folgendem PDF-Dokument.

Alle Kalibrationsziele wurden erreicht. Die Graubalance ist gegenüber der Softwarekalibration noch leicht verbessert. Der mäßig erhöhte Schwarzwert kann auf entsprechende Optimierungen in den absoluten Tiefen zurückzuführen sein.

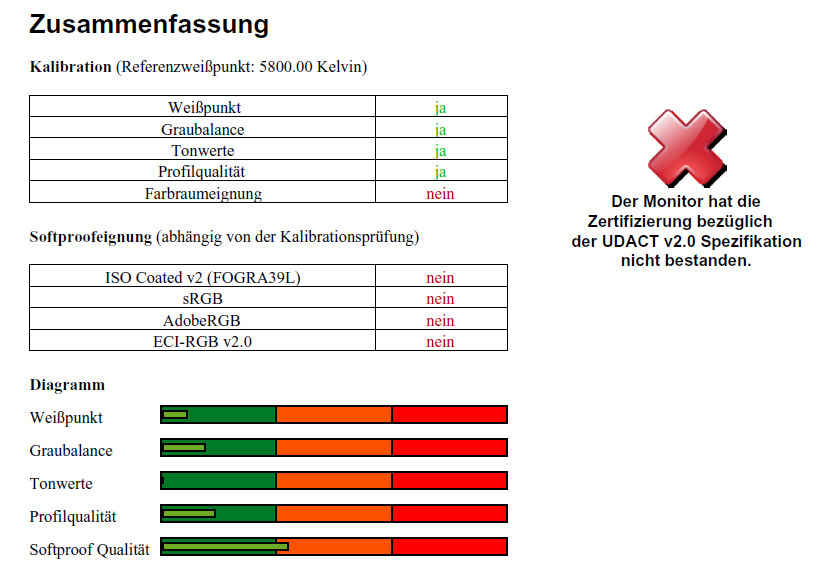

Nach einer Hardwarekalibration mit den schon bekannten Parametern haben wir das UDACT erneut ausgeführt. Diesmal scheitert die Zertifizierung knapp an der Vermessung des Ugra/Fogra Medienkeils unter der gewählten Druckbedingung. Einige dunkle Farbwerte werden nicht ideal reproduziert. Das ist – insbesondere unter Berücksichtigung der Ausrichtung des DELL UP3214Q – noch kein Beinbruch, aber ein Hinweis auf eine nicht ganz perfekte Linearisierung bzw. Charakterisierung.

Dell Up3214q Monitor Udact Hw
Der ausführliche UGRA UDACT Report für die Hardwarekalibration kann als PDF Datei heruntergeladen werden.

Farbraumemulation

Im Rahmen der Zieldefinition kann der zu simulierende Farbumfang über die xy-Normfarbwertanteile der Primärfarben festgelegt werden. Die notwendige Farbraumtransformation wird durch die Bildschirmlogik berechnet. Ein definiertes Gamut-Mapping findet nicht statt.

Bei der Emulation von Farbräumen, die außerhalb des Bildschirmfarbraums liegen, kommt es also zu erhöhten Abweichungen auch von In-Gamut-Farben. Weißpunkt, Graubalance und Gradation werden durch die anschließende Kalibration optimiert.

Nachfolgend haben wir die Farbraumemulation aus Color Calibration Solution heraus für die Simulation von sRGB und AdobeRGB genutzt. Die Messungen gegen den jeweiligen Arbeitsfarbraum werden ohne Farbmanagement durchgeführt. Ein CMM kommt also nicht zum Einsatz.

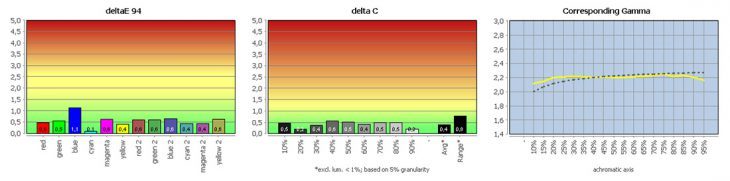

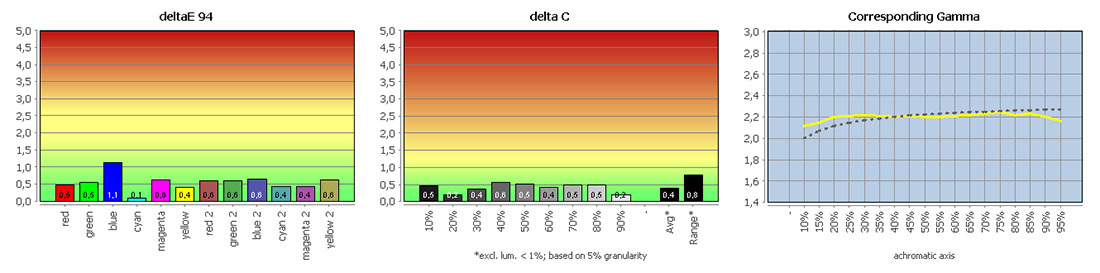

Vergleich der sRGB-Emulation mit sRGB

Dell Up3214q Monitor SRGBemu
Die detaillierten Messergebnisse finden Sie in folgendem PDF-Dokument.

Die Farbraumtransformationen – hier beispielhaft für sRGB – werden präzise berechnet. Das ermöglicht eine definierte Darstellung auch abseits von Abläufen auf Basis von ICC-Profilen, sofern der gewünschte Farbumfang vom Bildschirm auch abgedeckt wird. Die Graubalance ist einwandfrei und erfüllt auch hohe Ansprüche.

Denis Freund

... ist seit 2008 dabei und hat Medieninformatik sowie Druck-/ Medientechnik studiert. Es ist für die Bereiche Farbmesstechnik, -metrik und -management zuständig und entwickelte die PRAD-Test-Software. Nach wie vor verfasst er Testberichte über Grafik-Monitore.
