Test Monitor Dell UP3214Q
4/8

3
462

Deinterlacing

Da ein LC-Display immer vollbildbasiert (progressiv) arbeitet, muss ein eingebauter Deinterlacer aus eingehenden Halbbildern (interlaced) eine Vollbildfolge erstellen.

Wir überprüfen das Deinterlacing mit Halbbildfolgen im 3:2 und 2:2 Rhythmus und spielen danach noch echtes Videomaterial mit nicht zusammenhängenden Halbbildern zu. Im Optimalfall kann der Deinterlacer die Originalvollbildfolge in den beiden ersten Fällen verlustfrei rekonstruieren.

Der Deinterlacer des DELL UP3214Q hat keine Probleme mit 3:2-Signalen. Die entsprechenden Vollbildfolgen werden zuverlässig wiederhergestellt. 2:2-Signale (Filme nach Speedup im PAL-Einzugsgebiet) werden dagegen nicht erkannt. Auflösungsverluste sind die Folge.

Dell Up3214q Monitor Deinterlace1
Dell Up3214q Monitor Deinterlace2

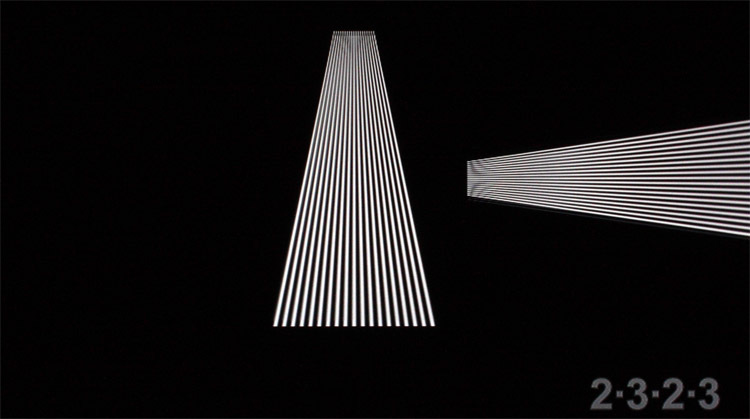

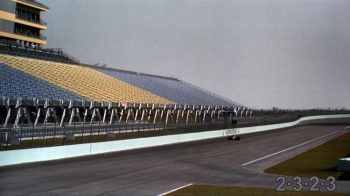

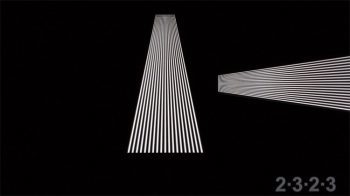

Die Erkennung von 3:2-Signalen gelingt, …
Dell Up3214q Monitor Deinterlace3
Dell Up3214q Monitor Deinterlace4

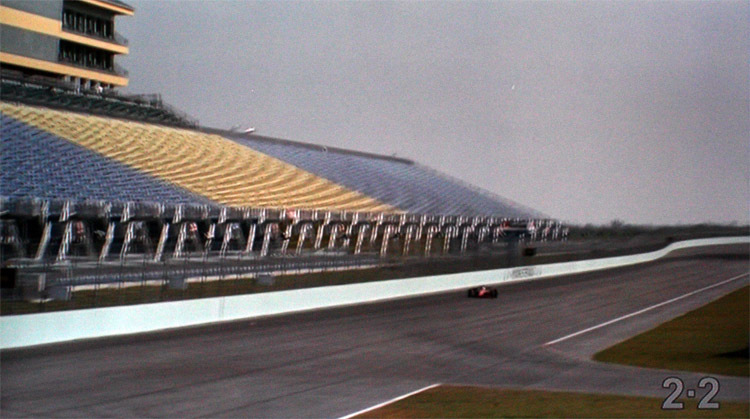

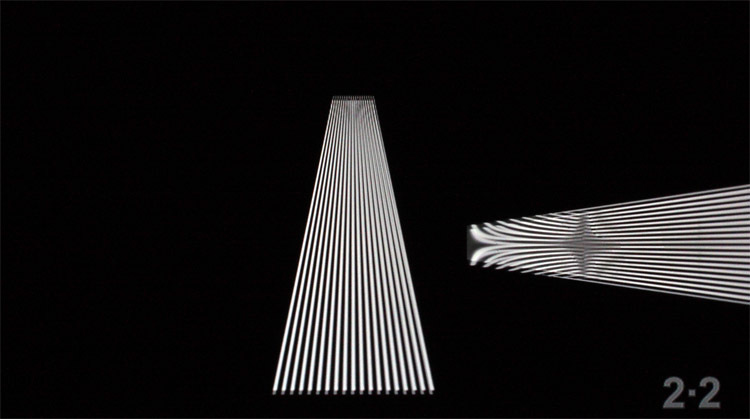

… bei 2:2-Signalen muss der Deinterlacer jedoch passen.

Die Verarbeitung von Videomaterial gelingt mäßig. An schrägen Kanten werden unschöne Treppenartefakte sichtbar. Dafür ist die Erkennung einwandfrei. Kammartefakte bleiben auch bei schlechtem Material mit wenig Im-Bild-Bewegung aus.

Dell Up3214q Monitor Deinterlace5

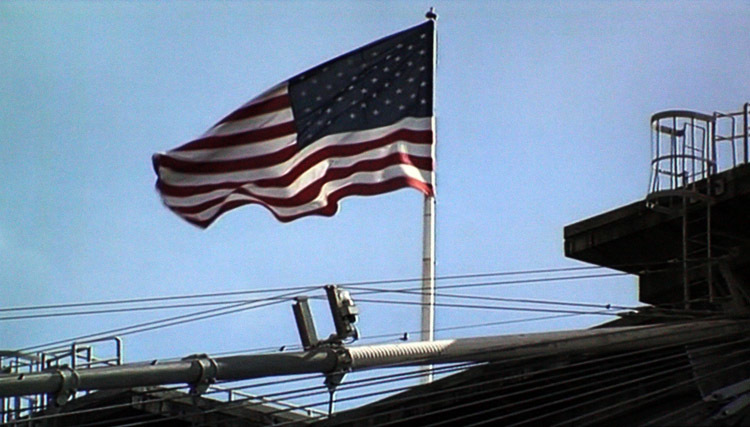

Test des Video-Mode-Deinterlacing.

Unterstützte Farbmodelle und Signalpegel

Der DELL UP3214Q verarbeitet digitale RGB- und YCbCr-Signale. Erstgenannte sollten den vollen Dynamikbereich nutzen (PC-Level, Tonwertumfang bei 8bit Präzision: 0-255). Während der Zuspielung über einen externen Player muss das Signal daher geeignet gespreizt werden. Für YCbCr-Signale werden Nutzdaten mit eingeschränktem Dynamikbereich (Videolevel, Tonwertumfang bei 8bit Präzision: 16-235) unterstellt. Das ist sinnvoll.

Ausleuchtung

Die Ausleuchtung unseres Testgerätes ist gut. Aufnahmen mit langer Belichtungszeit zeigen zwar Unregelmäßigkeiten, die jedoch im Alltagseinsatz auch unter ungünstigen Bedingungen nicht störend hervortreten. Paneltypische Aufhellungen sind von dieser Betrachtung ausgenommen.

Dell Up3214q Monitor Ausleuchtung1
Dell Up3214q Monitor Ausleuchtung2

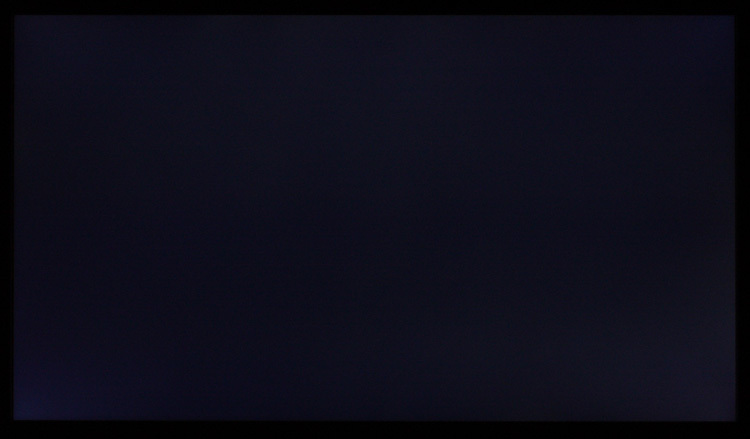

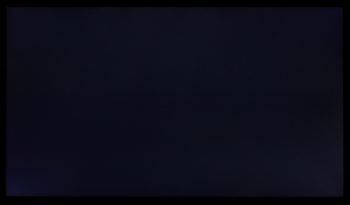

Ausleuchtung des Monitors bei kurzer Belichtungszeit (links) und langer Belichtungszeit (rechts).

Bildhomogenität

Wir untersuchen die Bildhomogenität anhand von vier Testbildern (Weiß, Neutraltöne mit 75%, 50% und 25% Helligkeit), die wir an 15 Punkten vermessen. Daraus resultieren die gemittelte Helligkeitsabweichung in Prozent und das ebenfalls gemittelte DeltaC (d.h. die Buntheitsdifferenz) in Bezug auf den jeweils zentral gemessenen Wert.

Dell Up3214q Monitor Homogenitaet1
Dell Up3214q Monitor Homogenitaet2

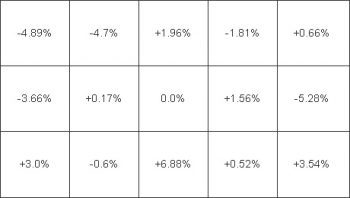

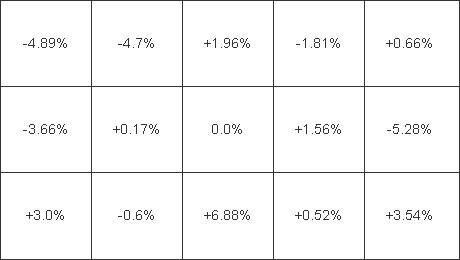

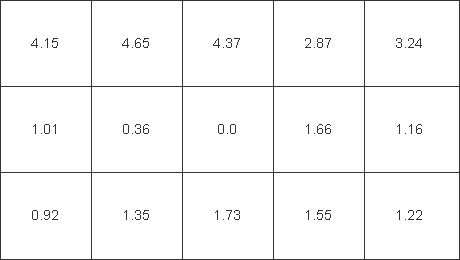

An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent) und Farbreinheit (rechtes Bild; DeltaC) überprüft – Uniformity Compensation Off.
Dell Up3214q Monitor Homogenitaet3
Dell Up3214q Monitor Homogenitaet4

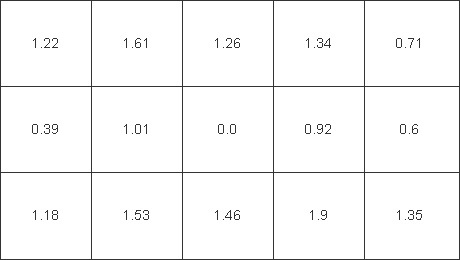

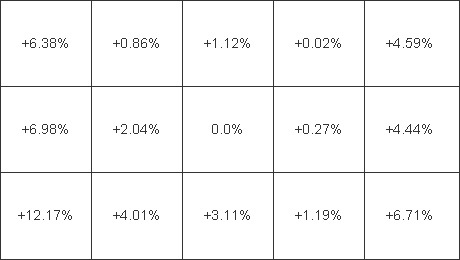

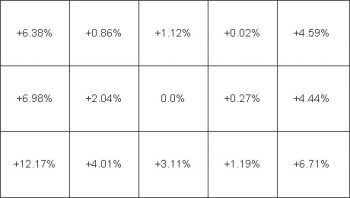

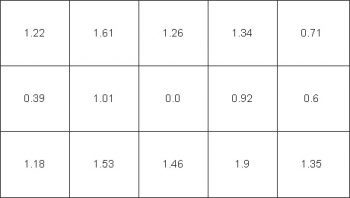

An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild; Prozent und Farbreinheit (rechtes Bild; DeltaC) überprüft – Uniformity Compensation Calibrated.

Die Flächenhomogenität ist nach Aktivierung von Uniformity Compensation gut. Kritische Helligkeits- und Farbabweichungen sind auch messtechnisch nicht auszumachen. Leider ist die Ausgleichsfunktion fest an bestimmte Bildmodi gekoppelt und steht in den beiden vorkalibrierten Emulationsmodi nicht zur Verfügung. Immerhin kann der Benutzer im für die Softwarekalibration wichtigen Bildmodus Custom Color und während der Hardwarekalibration auf sie zurückgreifen.

Kurios: Ohne Ausgleichsfunktion verbessert sich die Helligkeitsverteilung weiter. Dafür werden im oberen Bereich Verfärbungen sichtbar, die deutlich über unserer Toleranzgrenze liegen.

Helligkeit, Schwarzwert, Kontrast

Die Messungen werden nach einer Kalibration mit D65 als Weißpunktziel durchgeführt. Sofern möglich, werden außerdem alle dynamischen Regelungen deaktiviert. Aufgrund der notwendigen Anpassungen fallen die Ergebnisse geringer aus als bei Durchführung der Testreihe mit nativem Weißpunkt.

Das Messfenster ist nicht von einem schwarzen Rand umgeben. Die Werte können daher eher mit dem ANSI-Kontrast verglichen werden und geben Realweltsituationen deutlich besser wieder als Messungen von flächigem Weiß- und Schwarzbild.

Dell Up3214q Monitor Kontrastverlauf1
Dell Up3214q Monitor Kontrastverlauf2

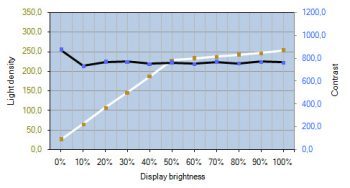

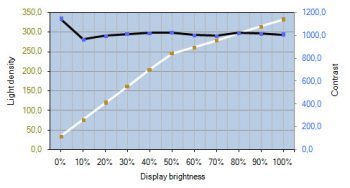

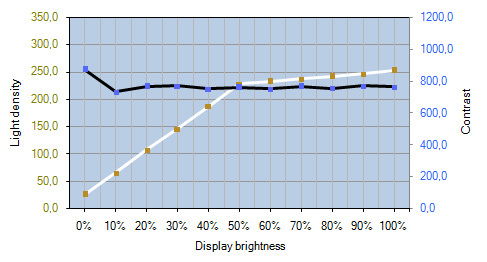

Helligkeits- und Kontrastverlauf des DELL UP3214Q – Bildmodus Custom Color, D65 (links: Uniformity Compensation Off; rechts: Uniformity Compensation Calibrated) .

Mit nativem Weißpunkt messen wir maximal knapp 340 cd/m². Das liegt im Bereich der Werksangabe. Helligkeitsänderungen werden nicht vollständig linear umgesetzt: Ab einem OSD-Einstellwert von 50 Prozent fällt die Steigerung der Leuchtdichte jeweils nur gering aus.

Leuchtdichte Weiß (Bildmodus Custom Color, Uniformity Compensation Off):

Helligkeit Nativ D65 5800K D50
100% 338,4 cd/m² 331,4 cd/m² 333,8 cd/m² 319,0 cd/m²
50% 246,0 cd/m²
0% 34,3 cd/m²

Leuchtdichte Schwarz (Bildmodus Custom Color):

Helligkeit
100% 0,33 cd/m²
50% 0,24 cd/m²
0% 0,03 cd/m²



Ohne Uniformity Compensation liegt das Kontrastverhältnis im Durchschnitt bei rund 1000:1. Das ist auch für ein aktuelles IPS-Panel ein sehr gutes Ergebnis. Die Leuchtdichte wird ausschließlich über die Intensität der Hintergrundbeleuchtung variiert. Kontrasteinbußen treten also selbst bei minimaler Helligkeitseinstellung nicht auf. Der hohe Regelungsbereich erlaubt eine flexible Anpassung an unterschiedlichste Umgebungsbedingungen.

Mit Uniformity Compensation sinkt das Kontrastverhältnis durch die Anpassungen auf durchschnittlich 770:1. Zwischen 50% und 100% Helligkeit beträgt der Unterschied in der Leuchtdichte nun weniger als 25 cd/m².

Blickwinkel

Die Werksangabe für den maximalen Blickwinkel liegt bei 176 Grad in der Horizontalen und Vertikalen. Die Angaben beruhen auf einem Restkontrast von 10:1. Das sind die für moderne IPS- und VA-Panels typischen Werte. Allerdings werden weitere farbmetrische Veränderungen nicht oder nur unzureichend in die Angabe einbezogen.

Dell Up3214q Monitor Blickwinkel
Blickwinkel des DELL UP3214Q.

Die Blickwinkelstabilität des neuen 4K-Panels von Sharp überzeugt. Geringe Farbton- und Gradationsveränderungen sind typisch für die zu Grunde liegende IPS-Technologie. Diese Eigenschaften erlauben eine großflächige Anzeige farbkritischer Inhalte. Genauso typisch sind allerdings Aufhellungen zu den Rändern hin, die aufgrund der großen Bilddiagonalen auch noch bei erheblichen Betrachtungsabständen auftreten. Bei dem in den Sharp PN-K321 und Asus PQ321QE eingesetzten Panel – mutmaßlich ebenfalls auf IPS-Basis – wurde dieser Effekt noch durch spezielle Maßnahmen erheblich reduziert.

Dell Up3214q Monitor Blickwinkel2
Dell Up3214q Monitor Blickwinkel3

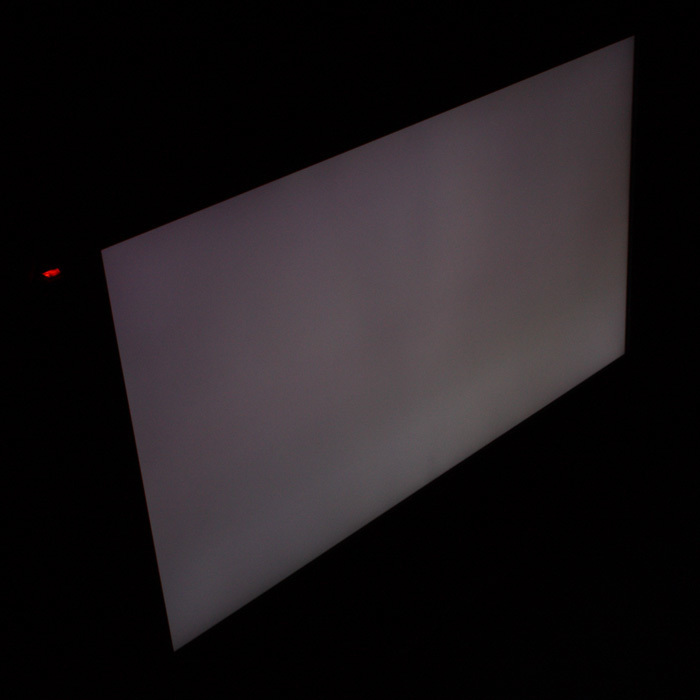

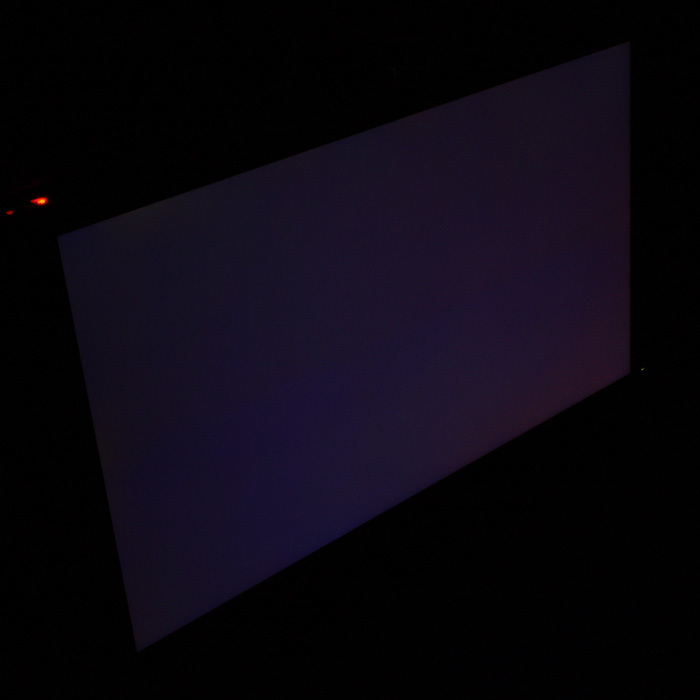

Asus PQ321QEE (links) und DELL UP3214Q (rechts).
