Kalibrierung – Teil 2
Erläuterung der deltaC Abweichung: Die Neutralität der Grauachse überprüfen wir mit der Messung von Graustufen zwischen 10% und 90%, die wir in Bezug zum tatsächlichen Weißpunkt setzen. Das DeltaC gibt die Buntheitsdifferenz an und entspricht, bei Unbuntfarben als Referenz, dem DeltaE ohne Helligkeitsanteil. Um unschöne Schwankungen in Richtung verschiedener Farbtöne aufzudecken, ermitteln wir auch die DeltaC-Range. Sie gibt den Betrag des größten Abstandsvektors zwischen den Farbproben in der a*-b*-Ebene wieder.
Ein Bildschirm sollte bereits in der Werkseinstellung möglichst neutral sein. Im Maximum darf ein DeltaC von 4 und eine Range von 3 keinesfalls überschritten werden, weil es sonst zu deutlichen Farbstichen kommt. Die Wahrnehmungsschwelle liegt bei Unbunttönen mit einem DeltaC von etwa 0,5 erheblich niedriger. Für ein gutes Ergebnis kann man sich an den Vorgaben des UDACT (UGRA-Test) orientieren, das einen Durchschnittswert von maximal 1 und eine Range von maximal 2 fordert. Dieses Ergebnis sollte selbstverständlich auch und gerade im kalibrierten Zustand nicht signifikant überschritten werden. Bei ab Werk sehr neutralen Bildschirmen kann es nach der Kalibrierung auch zu einer leichten Verschlechterung kommen.
Darüber hinaus bereiten wir die Gradation des Testgerätes grafisch auf. Im unkalibrierten Zustand ist ein, über die gesamte Grauachse stabiles, Gamma von etwa 2.2, oder eine sRGB-Gradation, wünschenswert. Sie ist bei den entsprechenden Grafiken als Soll-Zustand hinterlegt. Damit erreicht man schon ohne Kalibration eine, in Bezug auf die Helligkeitsverteilung, korrekte Anzeige von sRGB-Inhalten. Gleichzeitig fallen die Korrekturen während der Kalibrierung (bei Zielwerten von sRGB oder 2.2) gering aus. Ein klarer Pluspunkt ist in diesem Zusammenhang eine Gamma-Einstellung am Gerät, insbesondere wenn neben Zahlwerten auch sRGB und L* auswählbar sind. Im kalibrierten Zustand sollte der Bildschirm die vor der Kalibrierung festgelegte Charakteristik erreichen (der Soll-Zustand ist auch hier hinterlegt).
Vergleich der Werkseinstellung mit dem sRGB-Arbeitsfarbraum
| Werkseinstellung | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | D65 (6502) | 7505 |
| Weißpunkt XYZ (normalisiert) | 95.04 100.00 108.88 | 97.49 100.00 126.69 |
| DeltaE zum Zielweißpunkt | – | 11,19 |
| DeltaE zur Blackbodykurve* | – (0,08) | 4,96 |
| Helligkeit / cd/m² | 140 | 252 |
| Schwarzpunkt / cd/m² | Nativ | 0,27 |
| Kontrast / x:1 | Nativ | 933 |
| Gradation / Durchschnitt | sRGB (~ Gamma 2.2) | 2,15 (avg.) |
* CCT-Bezug

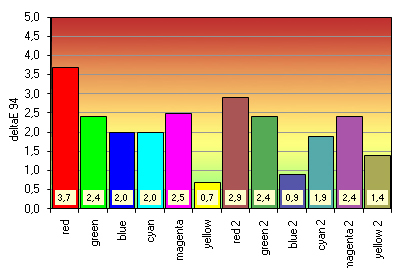

Der Samsung BX2350 ist in der Werkseinstellung sehr kalt eingestellt und der Weißpunkt zeigt mit 7505 Kelvin einen hohen Abstand zum sRGB-Weiß von 6502 Kelvin. Auch die voreingestellte Helligkeit ist mit 252 cd/m² zu hoch. Der Kontrast von 933:1 kann sich für ein TN-Panel jedoch sehen lassen. Die DeltaE-Werte zeigen fast durchgängig Abweichungen, die aber noch für ein unkalibriertes Gerät im tolerablen Bereich liegen.

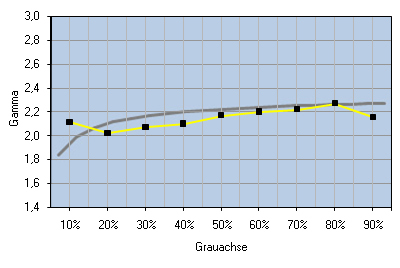

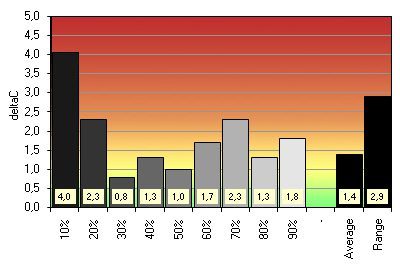

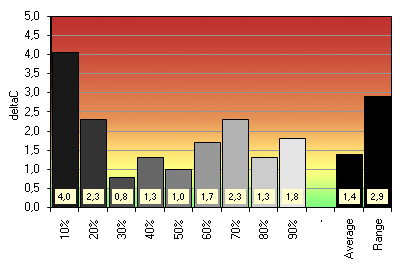

Das Gamma tendiert über die Grauachse hinweg zwischen 2,0 und 2,2. Der Höchstwert liegt bei 4,0 und die Range bei 2,9: Deutliche Farbstiche über die verschiedenen Graustufen hinweg bleiben damit aus.
Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Geringe Abweichungen lassen, sofern das Messgerät exakt arbeitet, darauf schließen, dass die Monitorcharakteristik korrekt erfasst wurde und stabil bleibt. Das CMM (ColorManagementModule) farbmanagementfähiger Software kann damit möglichst (die Grenze setzt spätestens der Monitorfarbraum) ideal in Monitor-RGB transformieren. Steigen die Abweichungen zu einem späteren Zeitpunkt spürbar an, ist es Zeit für eine neue Kalibrierung und anschließende Profilierung.
Von den während der Kalibrierung durchgeführten Änderungen an Bildschirmeinstellungen und Grafikkarten-LUT (bei einem hardwarekalibrierbaren Bildschirm wird die Monitor-LUT modifziert), die zu einer neutralen Grauachse, gewünschter Gradation und Weißpunkt führen sollen, profitiert man auch in ungemanagten Umgebungen.
Wir beschränken uns nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die Empfehlungen für sRGB erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben.
Die Referenzwerte ergeben sich entsprechend aus dem Monitorprofil.
Profilgenauigkeit
| Parameter | Ziel | Erreicht |
| Weißpunkt / CCT Kelvin | 6499 | 7505 |
| Weißpunkt XYZ (normalisiert) | 94.78 100.00 108.36 | 94.79 100.00 108.59 |
| DeltaE zum Zielweißpunkt | – | 0,15 |
| DeltaE zur Blackbodykurve* | 0,48 | 0,45 |
| Helligkeit / cd/m² | 140 | 140 |
| Schwarzpunkt / cd/m² | – | – |
| Kontrast / x:1 | – | – |
| Gradation / Durchschnitt | sRGB (~ Gamma 2.2) | 2,19 (avg.) |
* CCT-Bezug

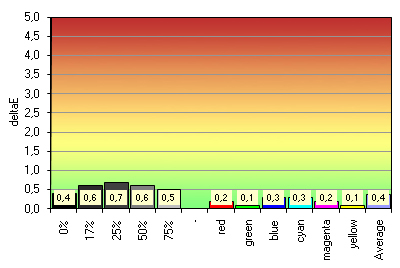

Die im erstellten Profil verankerten Farben konnte der BX2350 stabil halten. Dasselbe gilt für den Weißpunkt, Helligkeit und Gamma. Der Durchschnittswert des DeltaEs liegt bei guten 0,4.
Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils
Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht.
Insbesondere der Weißpunkt ist dabei keine fixe Größe, sondern sollte sich im Idealfall nach (konstanten!) Umgebungs- bzw. Abmusterungsbedingungen richten. Die Gradation ist zwar fix mit dem jeweiligen Arbeitsfarbraum verknüpft, aber im Rahmen des Farbmanagement wird durch die Transformationen des CMM auch bei monitorseitig abweichender Gradation (sofern sie korrekt im Bildschirmprofil vermerkt ist) eine gemäß dem Quellfarbraum und seinen Parametern korrekte Darstellung sichergestellt. Sofern der Bildschirm über eine leistungsstarke Elektronik (LUT > 8-Bit) verfügt, macht es aber in jedem Fall Sinn, die für seinen bevorzugten Arbeitsfarbraum vorgesehene Gradation zu wählen, sofern dies mit Bordmitteln möglich ist.
„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Helligkeit: 46, Kontrast: 75, Gamma Modus1, Rot: 50, Grün: 50, Blau: 37

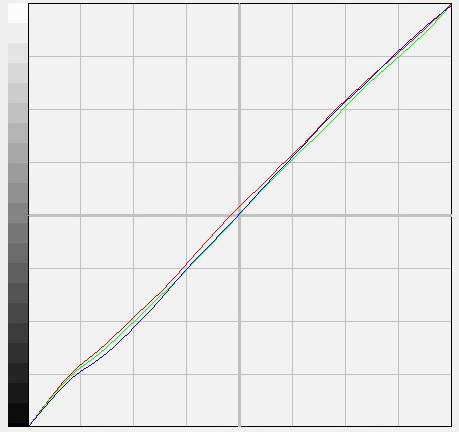

Darstellung der RGB-Korrekturkurven der Grafikkarte nach der „sRGB“, „AdobeRGB“ und „ECI 2.0“-Softwarekalibrierung mit iColor (von links nach rechts). Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe.
