UDACT (UGRA-Test) Hardware

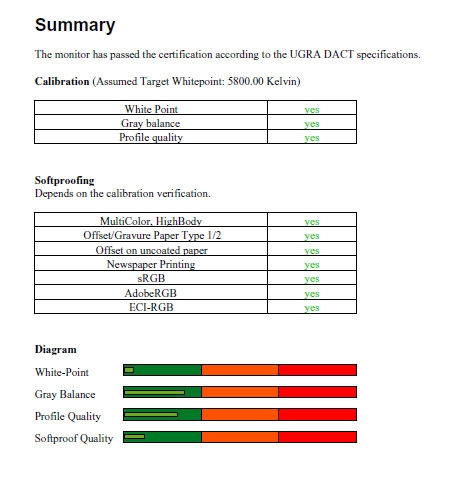

Wir haben das UDACT nach der Hardwarekalibration mit unten genanntem Ziel erneut durchlaufen. Diesmal ist die Zertifizierung reine Formsache. Aufgrund der Hardwarekalibration werden im ICC-Profil keine LUT-Korrekturen für die Grafikkarte hinterlegt und damit auch keine Tonwertverluste ausgewiesen.
| Helligkeit | Weißpunkt (CCT) | Weißpunkt (XYZ) norm.) | Gradation | |
| Ziel | 140 cd/m² | 5800K | 95.37 100.00 | Gamma 1.8 |
Farbraumemulation
Nachfolgend haben wir die Farbraumemulation aus DELLs Color Calibration Solution heraus für die Simulation von sRGB und AdobeRGB genutzt. Die Messungen gegen den jeweiligen Arbeitsfarbraum werden ohne Farbmanagement durchgeführt. Ein CMM kommt also nicht zum Einsatz.

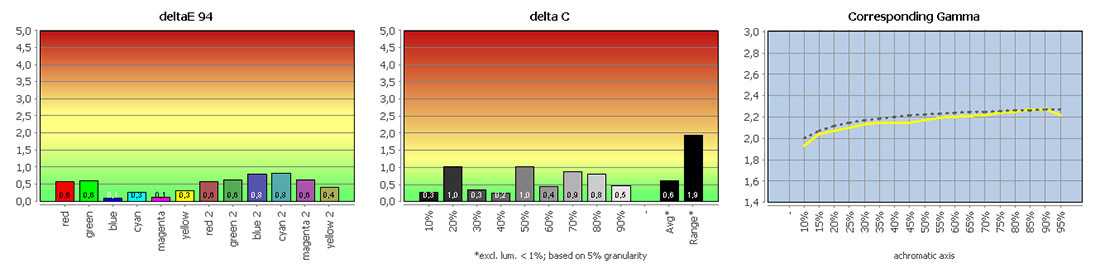

| Vergleich der sRGB-Emulation mit sRGB | |
| White Point / CCT Kelvin | 6187K |
| White Point XYZ (normalized) | 95.79 100.0 105.14 |
| DeltaE to D50/ D65 | 16.85 / 2.66 |
| Assumed Target Whitepoint* | 6200K |
| DeltaE to Assumed Target Whitepoint | 1.34 |
| Brightness / cd/m² ** | 143.3 |
| Black Point / cd/m² ** | 0.21 |
| Contrast / x:1 | 682:1 |
| Gradation (Average) | 2.17 |
* Daylight / ** Measured with X-Rite DTP94

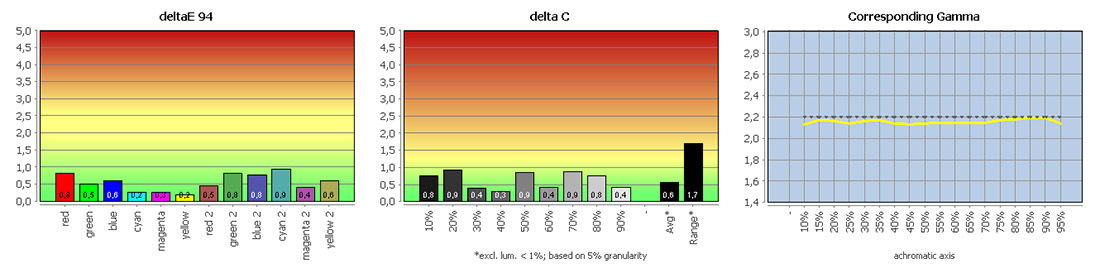

| Vergleich der AdobeRGB-Emulation mit AdobeRGB | |
| White Point / CCT Kelvin | 6196K |
| White Point XYZ (normalized) | 95.76 100.0 105.24 |
| DeltaE to D50/ D65 | 16.93 / 2.58 |
| Assumed Target Whitepoint* | 6200K |
| DeltaE to Assumed Target Whitepoint | 1.33 |
| Brightness / cd/m² ** | 139.9 |
| Black Point / cd/m² ** | 0.21 |
| Contrast / x:1 | 666:1 |
| Gradation (Average) | 2.16 |
* Daylight / ** Measured with X-Rite DTP94
Im Vergleich zur Auswahl der beiden Bildmodi aus dem OSD heraus konnte die Graubalance durch die Kalibration verbessert werden. Benutzer, die auf ein i1 Display Pro zurückgreifen können, sollten die Farbraumemulation daher auf diese Weise verwenden.
Reaktionsverhalten
Den U2413 haben wir in nativer Auflösung bei 60 Hz am Dual Link DVI-Anschluss vermessen. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.
Bildaufbauzeit und Beschleunigungsverhalten

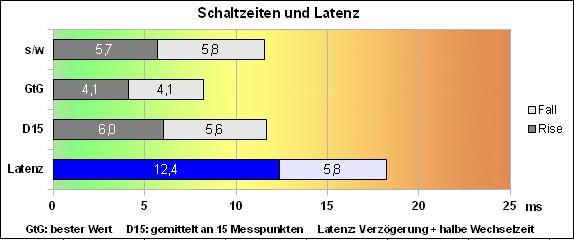

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den kürzesten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.
Im Datenblatt nennt Dell nur eine typische Reaktionszeit von 6 Millisekunden (GtG). Im OSD des 2413 finden wir keine Overdrive-Option. Ein kurzer Test der Bildmodi Standard, Film und Spiel liefert keine Hinweise auf unterschiedliche Bildaufbauzeiten. Wir belassen es also beim voreingestellten Modus Standard, dann messen wir 11,5 Millisekunden für Schwarz-Weiß und 8,2 Millisekunden für den schnellsten Grauwechsel. Die über alles gemittelte Bildaufbauzeit (hin und zurück) für unsere 15 Messwerte ist mit 11,6 Millisekunden kaum anders.

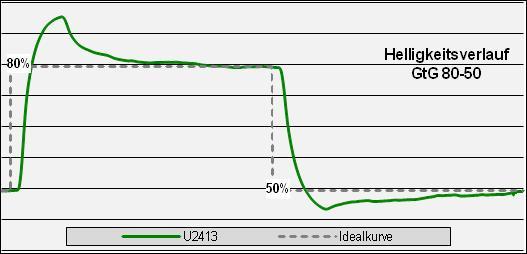

Derart kurze Schaltzeiten sind bei IPS-Panels nur möglich, wenn eine kräftige Beschleunigung wirkt. Die Folge sind deutliche bis starke Überschwinger im Helligkeitsverlauf, wie sie unser Chart am Beispiel des Wechsels von 50 zu 80 Prozent Helligkeit zeigt.
Solch starke Überschwinger finden wir beim U2413 aber nur bei der helleren Hälfte unserer Messpunkte. Bei den dunkleren Messpunkten sind die Überschwinger dagegen gering, was der neutralen Wiedergabe bei Videos und schnellen Spielen sehr entgegenkommt. Allerdings müssten die Schaltzeiten zumindest für Videos gar nicht so kurz sein, man hätte durchaus etwas längere Werte zulassen können, um die Gefahr von unerwünschten Bildartefakten zu senken.
Latenzzeit
Die Latenz ist ein wichtiger Wert für Spieler, wir ermitteln sie als Summe der Signalverzögerungszeit und der halben mittleren Bildwechselzeit. Wegen des aktiven Overdrive rechneten wir auch mit einer kurzen Signalverzögerung, doch die ist beim U2413 mit 12,4 Millisekunden zunächst einmal deutlich länger als erwartet.
Zunächst einmal, denn wenn man in den Spiele-Modus umschaltet und das OSD-Menü wieder schließt, gibt es eine Überraschung: der Monitor synchronisiert sich neu und zeigt dann mit nur noch 0,7 Millisekunden eine extrem kurze Signalverzögerung. Bis zur Soll-Helligkeit vergehen weitere 5,8 Millisekunden, die mittlere Gesamtlatenz ist mit sehr kurzen 6,5 Millisekunden im Spiele-Modus auch für Power-Gamer attraktiv.
Backlight
Die Hintergrundbeleuchtung des U2413 ist mit LEDs aufgebaut. Für die Helligkeitsregelung wird bei dieser Bauart meist die PWM-Technik eingesetzt, zunehmend aber auch kontinuierliche Regelungsverfahren. Beim U2413 finden wir nun eine Mischform von beidem.

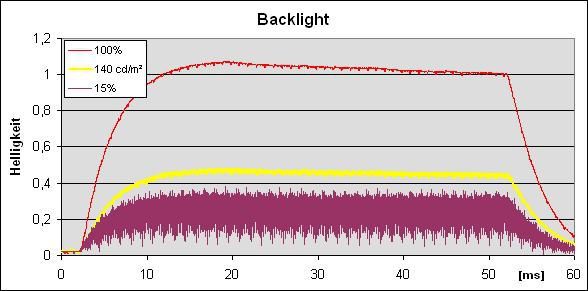

Der gemessene Helligkeitsverlauf zeigt, dass das Backlight bei voller Helligkeit (100 %, rote Kurve im Chart) kontinuierlich leuchtet. In Reglerstellung H26 erhalten wir 140 cd/m², die gelbe Kurve skaliert gleichmäßig nach unten. Unterhalb von H20, das entspricht rund 100 cd/m², sehen wir dann doch eine PWM-typische Taktung. Allerdings ist die Schaltfrequenz mit 8.800 Hz diesmal so hoch, dass sie in unserem Standardchart mit der Zeitbasis 60 Millisekunden als breite gezackte Linie erscheint (85 cd/m² = H15, violette Kurve).
Bei üblichen Helligkeiten arbeitet das Backlight des U2413 somit immer kontinuierlich. Erst bei ziemlich dunklen Einstellungen wird die PWM-Regelung aktiv, dann aber mit sehr hoher Schaltfrequenz. Wir dürfen daher davon ausgehen, dass dieser Monitor in allen Einstellungen kein wahrnehmbares Backlight-Flimmern zeigt.
Subjektive Beurteilung

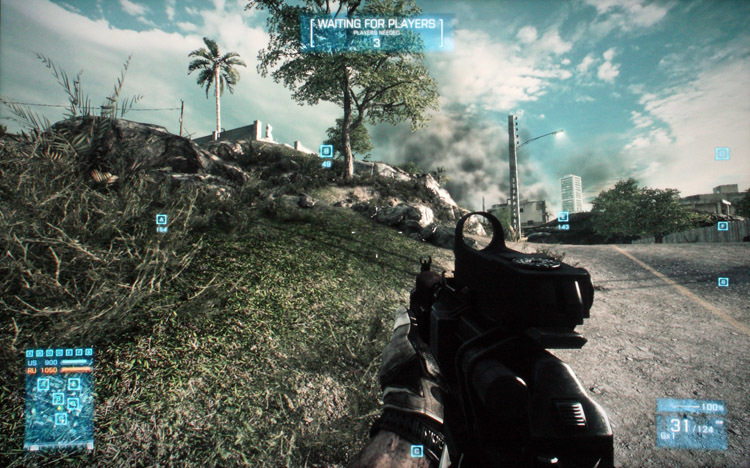

Der DELL U2413 eignet sich gut für die Wiedergabe von Filmen und Spielen. Zwar kann die Overdrive-Implementierung in Szenen mit harten Kontrasten zu sichtbaren Artefakten führen. Diese sind aber deutlich weniger stark ausgeprägt als noch beim U2713. Der sRGB-Modus sorgt für eine ansprechende Farbdarstellung und verhindert ein Zulaufen der Tiefen. Auch in heller Umgebung ist die Detailzeichnung somit einwandfrei. Im PixPerAn-Lesbarkeitstest erreichen wir Stufe 9.
