Anschlüsse

Der MultiSync LCD2470WNX bietet jeweils einen DVI-A- und DVI-D-Anschluss, eine Buchse für einen Kaltgerätestecker zur Stromversorgung, einen extra Stromanschluss für ein optionales Lautsprecherpaar, einen USB-Eingang für den USB-Hub, sowie vier USB-Ausgänge, von denen jeweils zwei hinten und an der Seite des Displayrahmens angebracht sind.

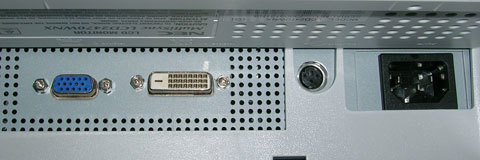

Nec Lcd2470wnx Monitor Nec2470wnx Connectors Back
Von links nach rechts: D-Sub, DVI-D, Anschluss für eine optionale Lautsprecherleiste, Netzanschluss.
Nec Lcd2470wnx Monitor Nec2470wnx Usb Side
Nec Lcd2470wnx Monitor Nec2470wnx Usb Back
Vier USB-Ausgänge, davon zwei auf der Rückseite und zwei seitlich, stehen dem Anwender zur Verfügung.

Leistung des USB-Hubs

Die Leistung des integrierten USB-Hubs haben wir mit Hilfe einer aktuellen Gamer-Maus getestet, um herauszufinden, ob man diesen ohne Einschränkungen nutzen kann. Leider hat sich dabei herausgestellt, dass die Abfragerate des USB-Hubs deutlich unter der Rate direkt am PC-Anschluss liegt.

Dieses Phänomen haben wir auch schon bei Monitoren anderer Hersteller beobachtet; möglicherweise wird daher die gleiche Hardware verbaut. Während das nur wenig Einfluss auf den Datendurchsatz von USB-Sticks, USB-Festplatten oder USB-Druckern hat, sollten Gamer und Bildbearbeiter ihre hochpräzisen Mäuse lieber direkt an den USB-Port ihres Mainboards anschließen.

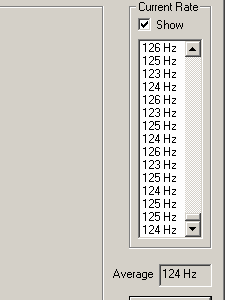

Nec Lcd2470wnx Monitor Nec2470wnx Usb Hub2

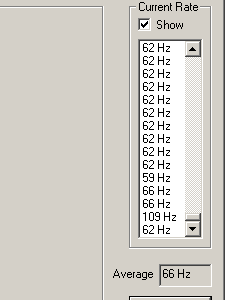

Nec Lcd2470wnx Monitor Nec2470wnx Usb Hub
Links: Rate des USB-Anschlusses am PC, rechts: Rate des NEC-USB-Hubs.

Standardmäßig fragt Windows den USB-Anschluss mit 125 Hz ab, was 8 ms maximaler Zugriffszeit bzw. Eingabelatenz entspricht. Viele Spieler und auch einige Maustreiber setzen die Rate sogar bis auf 1000 Hz, um die maximale Eingabelatenz auf 1 ms zu verringern.

Um das Verhalten des USB-Hubs genauer zu untersuchen, haben wir die USB-Rate testweise auf Werte von 250 Hz, 500 Hz und 1000 Hz gesetzt. Dabei konnten wir beobachten, dass der USB-Hub durchaus in der Lage ist 125 Hz zu liefern und auch Werte darüber. Im Durchschnitt blieb die Geschwindigkeit aber stets bei nur 50 – 70 Prozent des eingestellten Wertes.

Bedienung und OSD

Das OSD des NEC LCD2470WNX wird über die am unteren Bildschirmrand angebrachten Tasten, sowie über einen kleinen Joystick – von NEC „NaviKey“ getauft – bedient. Der Joystick wird in der Vertikalen genutzt, um einzelne Menüpunkte auszuwählen, in der Horizontalen lassen sich die Parameter einzelner Menüpunkte ändern.

Befindet sich der Benutzer nicht im Menü, können mit dem Joystick der Kontrast und die Helligkeit des Displays im Schnellzugriff verändert werden. Die Taster haben einen guten Druckpunkt und auch die Bedienung mit dem NaviKey erfolgt recht intuitiv.

Nec Lcd2470wnx Monitor Nec2470wnx Chassis Buttons
 Menütasten und Joystick

Hat man sich mit Tasten und Joystick näher bekannt gemacht, kann man mit ihnen im OSD folgende Funktionen bedienen:

Helligkeit und Kontrast

Unter dem ersten Menüpunkt (Kontrast- und Helligkeitssymbol) lassen sich, wie die Piktogramme in der Übersichtsleiste nahe legen, Kontrast und Helligkeit regeln. Außerdem wird hier auch der DV-Modus ausgewählt.

Nec Lcd2470wnx Monitor Nec2470wnx Menu1
 OSD Helligkeit und Kontrast

Farbeinstellungen/RGBn

Im Menüpunkt RGB lassen sich verschiedene Farbmodi auswählen, sowie die einzelnen Farben separat anpassen.

Nec Lcd2470wnx Monitor Nec2470wnx Menu2
Farbeinstellungen im OSD

Tools

Der Menüpunkt Tools bietet unter anderem die Möglichkeit die Bildschärfe einzustellen. Der NEC LCD2470WNX lässt hier sowohl beim Nachschärfen als auch bei der Weichzeichnung sehr extreme Einstellungen zu, deren Praxistauglichkeit fragwürdig ist.

Nec Lcd2470wnx Monitor Nec2470wnx Menu3
 Menüpunkt Tools im OSD

Da aber die Schärfe in Stufen regelbar ist, können hier auch sinnvolle Einstellungen vorgenommen werden.

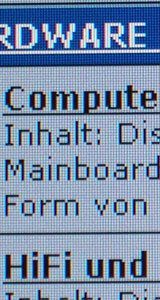

Nec Lcd2470wnx Monitor Nec2470wnx Sharpness Normal

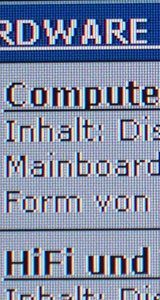

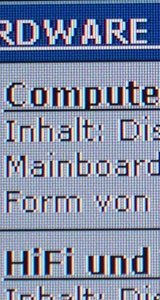

Nec Lcd2470wnx Monitor Nec2470wnx Sharpness High

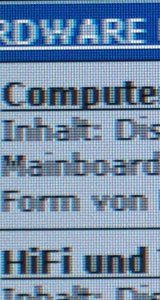

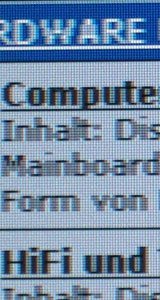

Nec Lcd2470wnx Monitor Nec2470wnx Sharpness Low
Verschiedene Schärfeeinstellungen

Auch kann im „Tools“-Menü der Expansionsmodus angewählt werden. Hier wird geregelt, wie der TFT mit nicht-nativen Auflösungen umgeht. Zur Verfügung stehen die Möglichkeit der 1:1 Darstellung, einer Zoomfunktion und einem Vollbildmodus. Des Weiteren finden sich ein Abschalt-Timer und die Einstellung zur Helligkeitsregulierung der Power-LED.

Menüeinstellungen

Das OSD selbst kann im Menüpunkt „Menutools“ auf dem Bildschirm verschoben werden, auch Anzeigedauer und die Anzeigedauer des OSDs können hier geregelt werden.

Nec Lcd2470wnx Monitor Nec2470wnx Menu5
Menüeinstellungen unter dem Punkt Menu-Tools

NaviSet-Software

Die NaviSet-Software bietet alle Funktionen des OSDs und liefert einige zusätzliche Testbilder, die bei der Einstellung des Bildschirms über den PC helfen sollen.

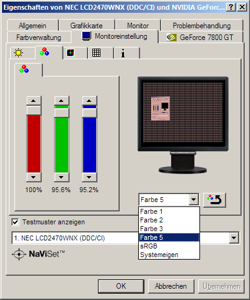

Nec Lcd2470wnx Monitor Nec2470wnx Naviset Farbe

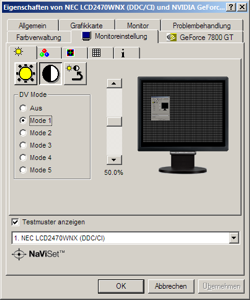

Nec Lcd2470wnx Monitor Nec2470wnx Naviset Dv Mode
NaviSet Software

Der Screenmanager läuft leider nicht völlig fehlerfrei, gerade beim Wechsel der voreingestellten Profile gibt es Probleme. Da die Software zudem nur über die Anzeigeeinstellungen in der Windows-Systemsteuerung zu erreichen ist, disqualifiziert sie sich eigentlich für die tägliche Anwendung.

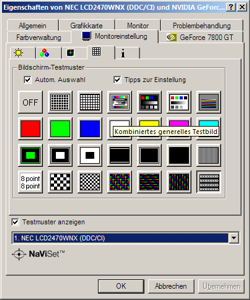

Nec Lcd2470wnx Monitor Nec2470wnx Naviset Testmuster
Testmuster NaviSet Software

Das On-Screen-Display des MultiSync LCD2470WNX ist logisch aufgebaut und man findet sich schnell zurecht. Die Bedienung des Menüs mit dem Joystick ist, nach einer kurzen Eingewöhnung, praktisch und intuitiv. Sehr positiv aufgefallen ist uns, dass die im OSD angezeigten Werte mit Nachkommastellen angezeigt werden, sodass jeder Tastendruck ein direktes, visuelles Feedback liefert.
