OSD

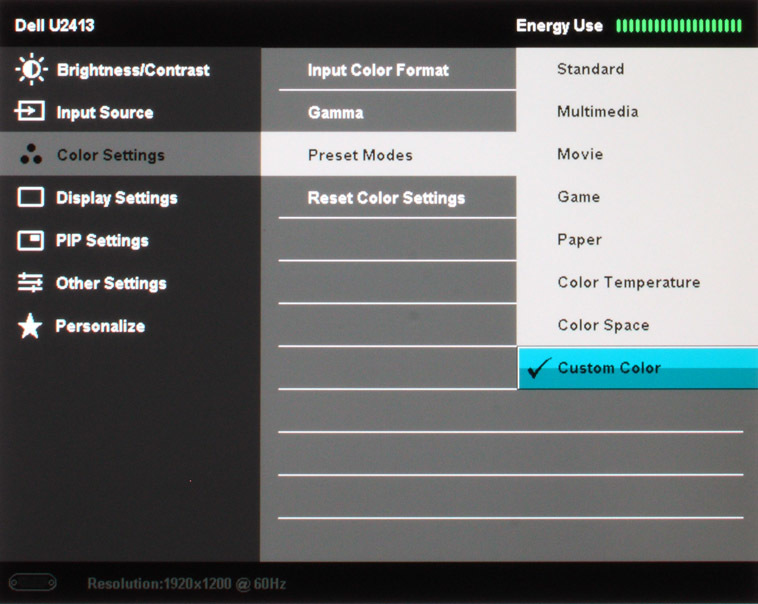

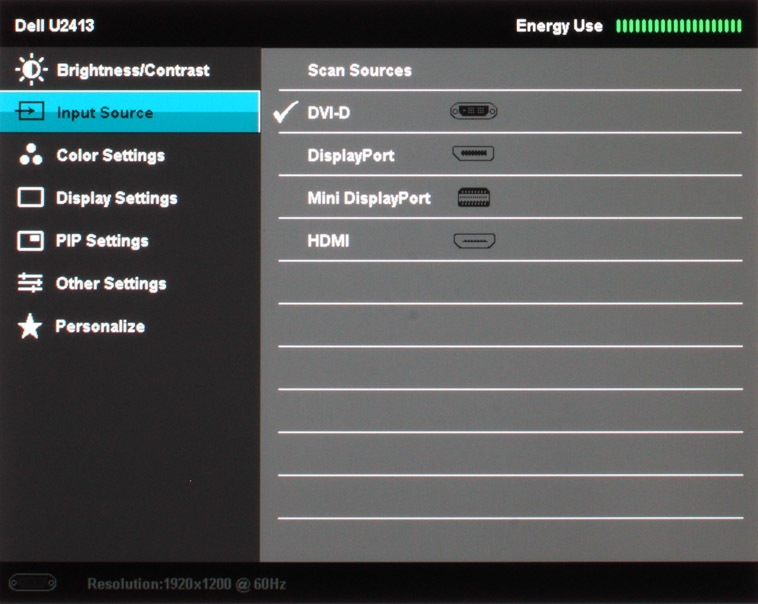

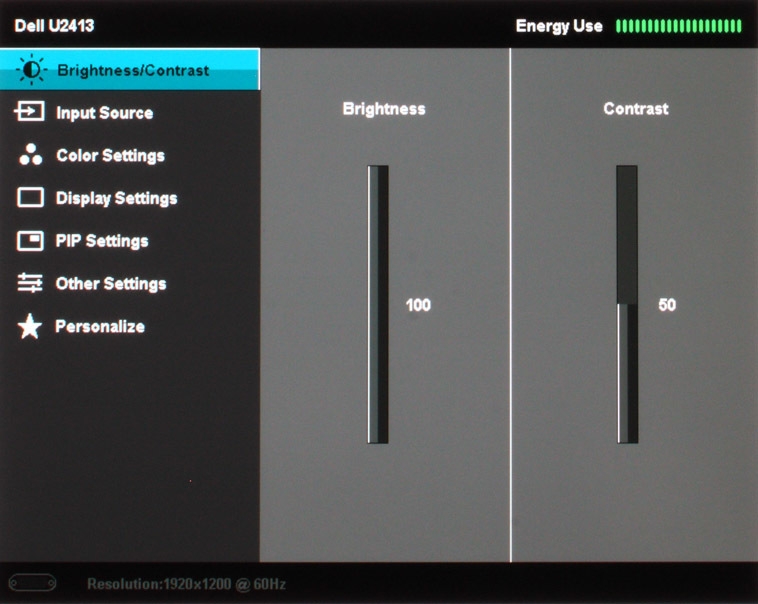

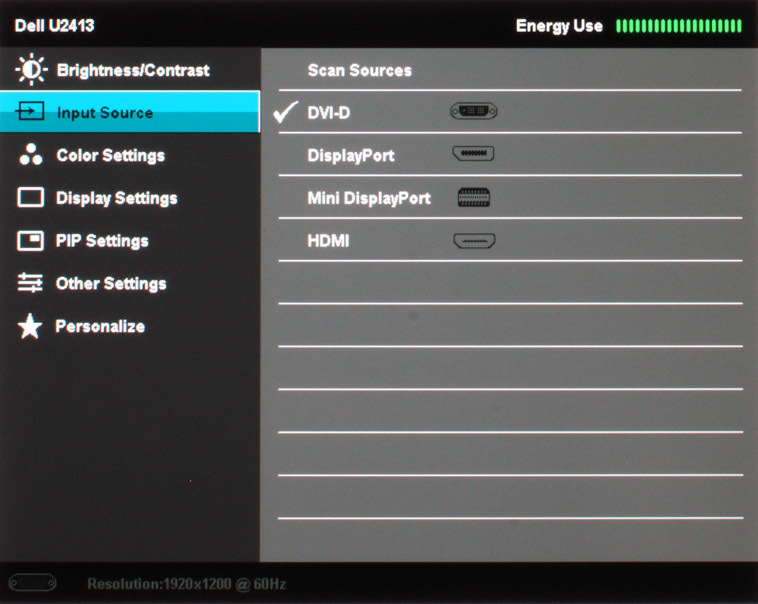

Das OSD gliedert sich in sieben Hauptmenüpunkte. Eine vorgeschaltete Ebene ermöglicht die direkte Variation von Helligkeit und Kontrast sowie die Auswahl von Signaleingang und Bildmodus. Letzterer entscheidet über die Zugänglichkeit vieler Einstellungen. Drei RGB-Gain-Regler zur flexiblen Anpassung des Weißpunktes stehen beispielsweise ausschließlich im Bildmodus Custom Color zur Verfügung.
Vorgaben in Kelvin erlaubt dagegen der Bildmodus Color Temp. Einfluss auf die Gradation, das heißt die Helligkeitsverteilung der Mitteltöne, ist grundsätzlich nur sehr rudimentär über die Einstellung PC bzw. MAC möglich. Eine Auswahl eindeutiger Gamma-Gradationen wäre an dieser Stelle wesentlich sinnvoller gewesen, insbesondere aufgrund der potenten Elektronik des U2413.

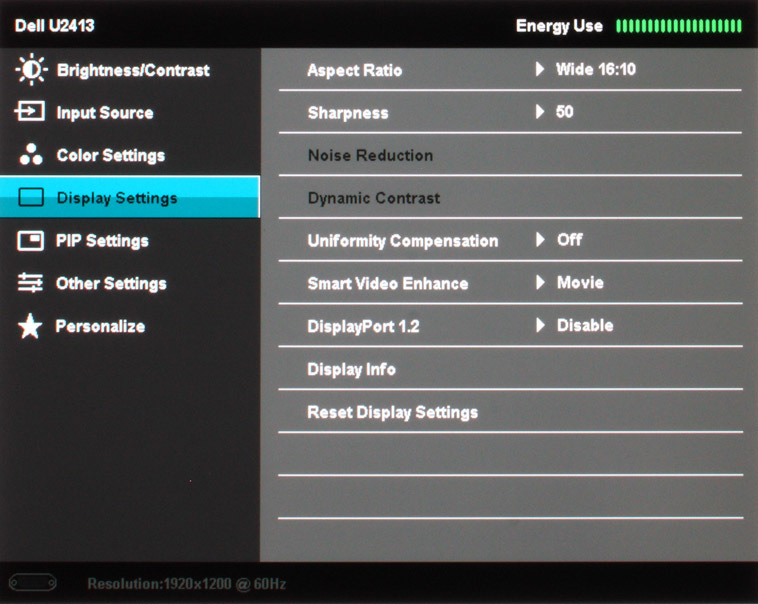

Die beiden vorkalibrierten Bildmodi sRGB und AdobeRGB verstecken sich hinter der Auswahl Color Space. Sie enthält auch zwei Speicherplätze für die Hardwarekalibration. Die Flächenhomogenitätsverbesserung ist in diesen und den meisten anderen Betriebszuständen leider deaktiviert.
Smart Video Enhance soll Videoinhalte selbst bei Fensterdarstellung passgenau lokalisieren. Das funktioniert auf dem Desktop, allerdings werden dann auch Spiele entsprechend verarbeitet. Wir empfehlen die Abschaltung dieser Funktion. Auf die Videoverbesserung zielt außerdem ein Rauschfilter ab, der aber nur in wenigen Bildmodi zugeschaltet werden kann.
Die Skalierungseinstellungen fallen erfreulich umfangreich aus. Fast jedes Signal kann verzerrungsfrei dargestellt werden. Ein einfacher Schärfefilter hebt auf Wunsch Objektkanten hervor.

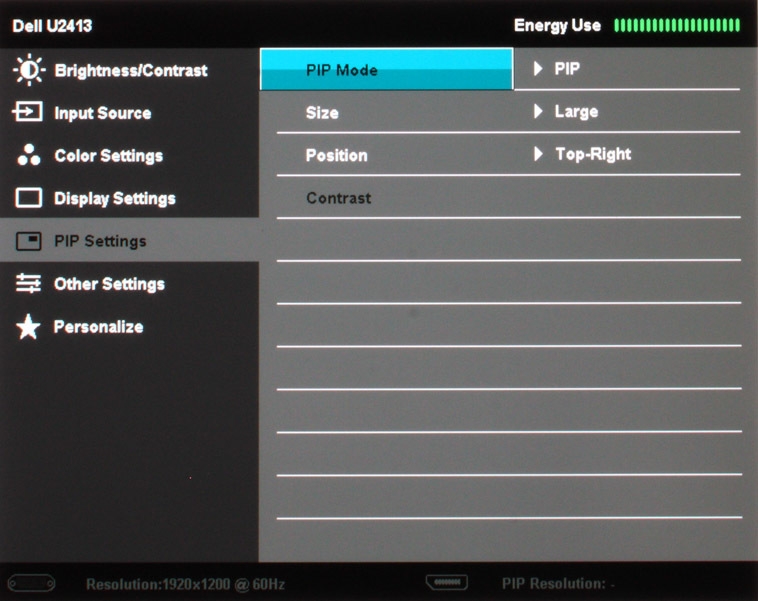

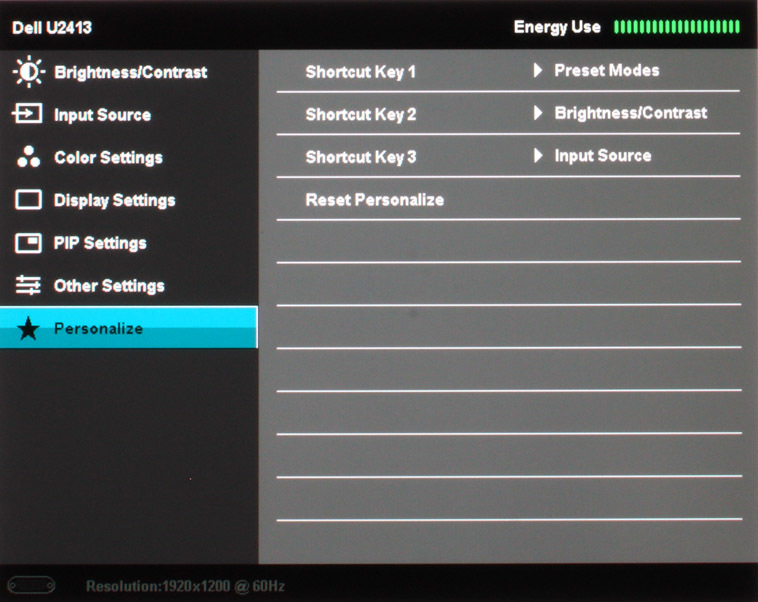

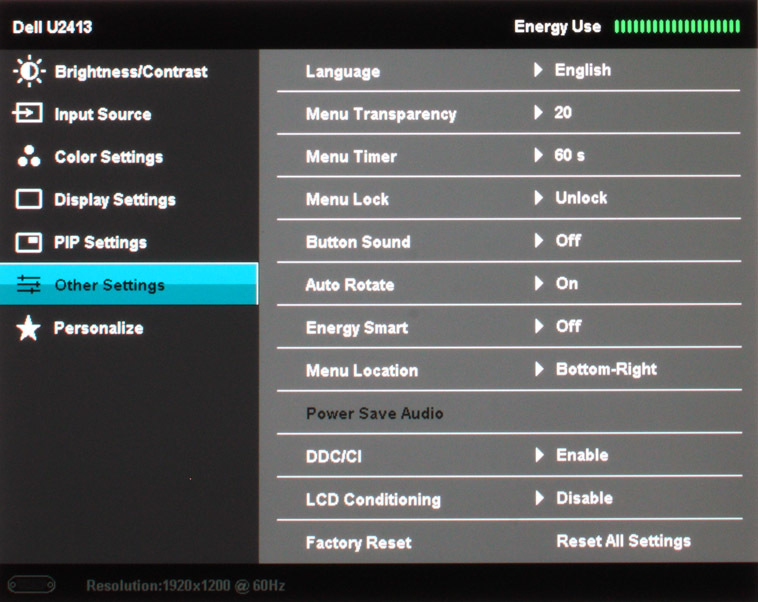

Weitere Einstellungen umfassen die Auswahl der Menüsprache und die Steuerung der Bild im Bild Funktion.
Bildqualität und Signalverarbeitung
Allgemein

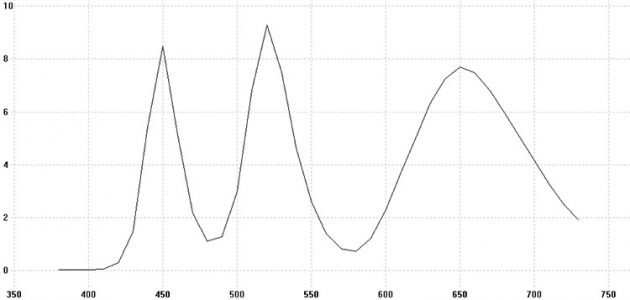

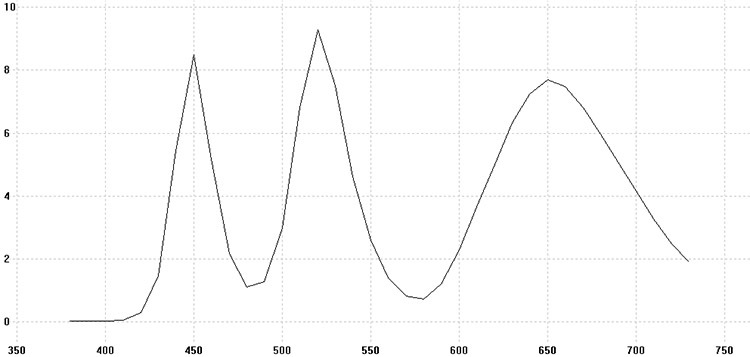

Der DELL U2413 verbaut LGs aktuellste Neuentwicklung auf IPS-Basis. Das LM240WU9 wird ausschließlich von grünen und blauen LEDs beleuchtet, die nicht flächig, sondern seitlich appliziert wurden. Eine rote Spezialbeschichtung stellt die gewünschten Emissionseigenschaften des nun weißen Lichtes sicher. Der hohe, softprooftaugliche Farbumfang resultiert aus dem im Vergleich zu herkömmlichen W-LED Lösungen – bestehend aus blauen LEDs mit gelber Beschichtung – deutlich schmalbandigeren Spektrum.
Seine programmierbare 14bit LUT zeichnet den U2413 als Prosumer-Modell aus. Das Eingangssignal kann potentiell verlustfrei und hochpräzise transformiert werden. Wir erwarten eine neutrale und definierte Reproduktionscharakteristik – spätestens nach der Hardwarekalibration. Das Panel arbeitet intern mit 8bit pro Farbkanal, stellt der vorgeschalteten Elektronik aber einen 10bit LVDS-Link zur Verfügung. Die Farbtiefe wird visuell verlustfrei per FRC-Dithering reduziert.

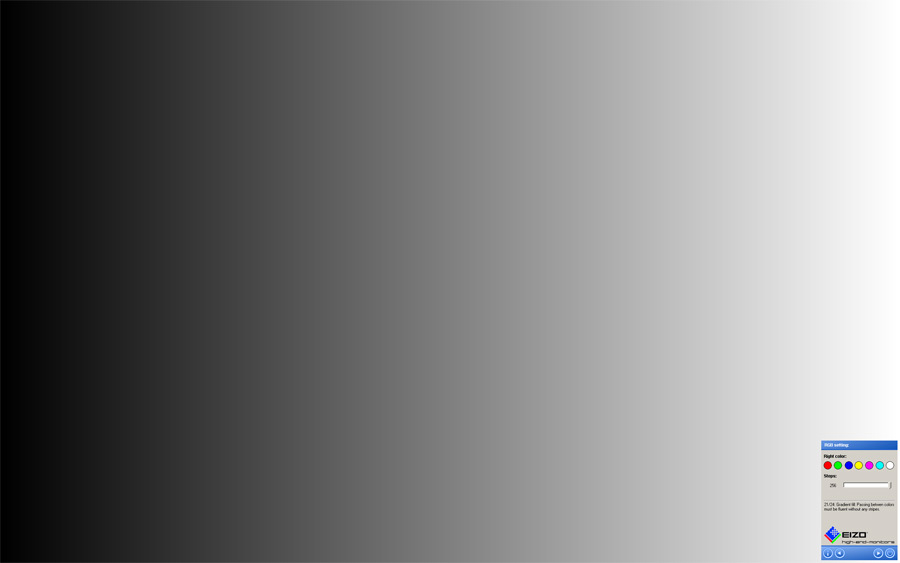

Der Ersteindruck bestätigt die sehr gute Papierform. Gefürchtete Farbabrisse treten in keinem Bildmodus, unabhängig von den getroffenen Einstellungen auf. Nach der Hardwarekalibration ändert sich daran nichts. Der Tonwertumfang des zugespielten Signals bleibt in vollem Umfang erhalten. Erst nach der ebenfalls durchgeführten Softwarekalibration werden vereinzelte Streifen sichtbar. Die Korrekturen der Grafikkarten-LUT fordern in diesem Fall ihren Tribut, wenngleich die Verluste meist vertretbar sind.
Über den DisplayPort-Eingang können Signale mit 10bit pro Farbkanal zugespielt werden. Dies erfordert eine Unterstützung durch Grafikkarte, Betriebssystem, Treiber und Anwendung und ist derzeit noch auf wenige Konstellationen beschränkt. Adobe Photoshop hat in aktueller Version mit einer entsprechenden Anzeige keine Probleme.
Die subjektive Bildqualität überzeugt. Im Unterschied zum DELL U2713H sind Overdrive-Artefakte zwar weiterhin sichtbar, aber deutlich weniger stark ausgeprägt. Trotzdem sollte DELL die Funktion parametrier- oder zumindest abschaltbar machen. Zu den absoluten Stärken des Panels zählt die hohe Blickwinkelstabilität, die auch bei frontaler Betrachtung zum Tragen kommt. Einen guten Kompromiss hat LG für die Antireflexbeschichtung gefunden. Sie verhindert ausreichend ungewünschte Reflexionen, führt aber nicht zu störenden Körnungs- bzw. Glitzereffekten. Kreuzförmige Muster, die beim U2713HM teilweise für Irritationen sorgten, sind nicht auszumachen.
Interpolation
Unsere Testsignale werden gut skaliert. Damit besteht keine Notwendigkeit, diese Aufgabe von der Grafikkarte durchführen zu lassen, zumal das Ergebnis in diesem Fall meist schlechter ausfallen wird. Während der Zuspielung in YCbCr via HDMI ist die Darstellung allerdings etwas überschärft. Dieses Phänomen konnten wir bereits beim Test des U2713 beobachten. Eine Korrektur über den Schärferegler ist nicht möglich.

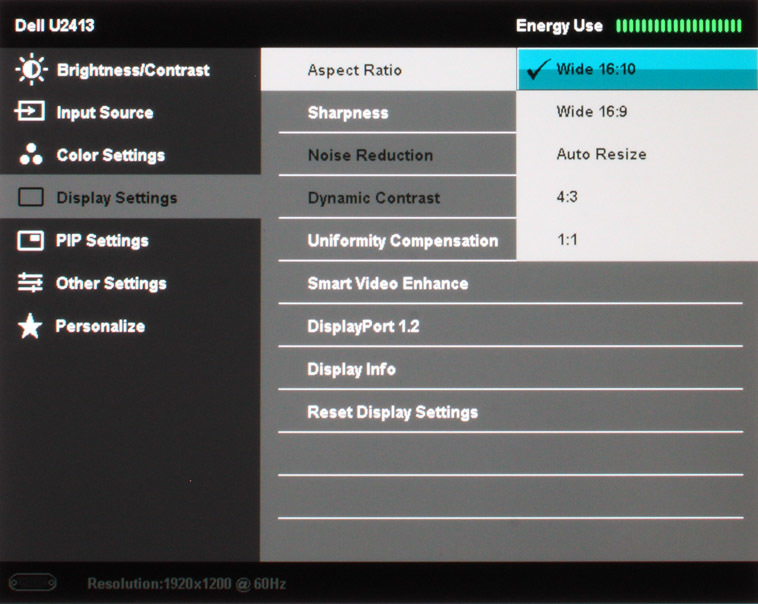

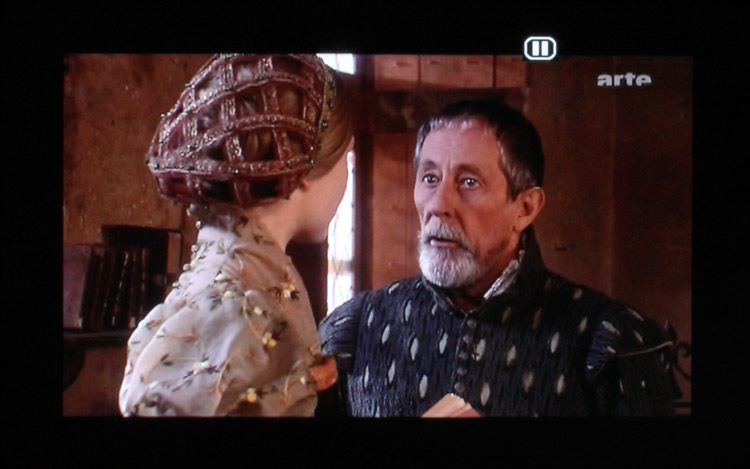

Weitsicht beweist DELL mit den umfangreichen Skalierungseinstellungen. Fünf Auswahlmöglichkeiten lassen kaum Wünsche offen und bringen fast jedes Signal verzerrungsfrei auf den Bildschirm. Auto Resize unterstellt ein quadratisches Pixelseitenverhältnis und eignet sich damit ideal für den Anschluss eines Computers. Dank separater 4:3 und 16:9 Einstellung können unter anderem auch SD-Videosignale korrekt wiedergegeben werden. Eine Zoomfunktion für Letterbox-Material ist nicht vorgesehen.
Der Overscan beträgt bei Verwendung des HDMI-Eingangs etwa zwei Prozent für YCbCr-Signale mit weniger als 1080 Zeilen. RGB-Signale werden stets unbeschnitten dargestellt.
Die Neutralstellung des elfstufigen Schärfereglers ist bei 50/100 erreicht. Grafische Inhalte werden auch mit höheren Einstellwerten noch ansprechend dargestellt.
| Signal | Verzerrungsfreie, maximal flächenfüllende Wiedergabe | Unskalierte Wiedergabe |
| SD (16:9 – anamorph) | Ja | Nicht sinnvoll |
| SD (4:3) | Ja | Nicht sinnvoll |
| HD (1080p) | Ja | Ja |
| HD (720p) | Ja | Ja |
| PC (5:4) | Ja | Ja |
| PC (4:3) | Ja | Ja |
| PC (16:10) | Ja | Ja |
| PC (16:9) | Ja | Ja |

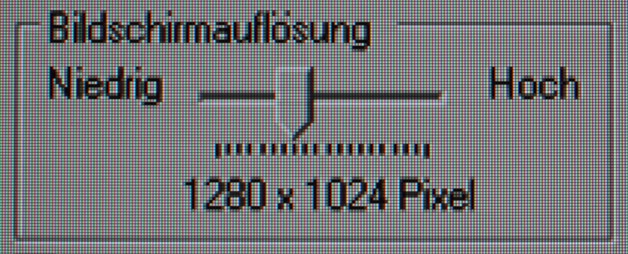

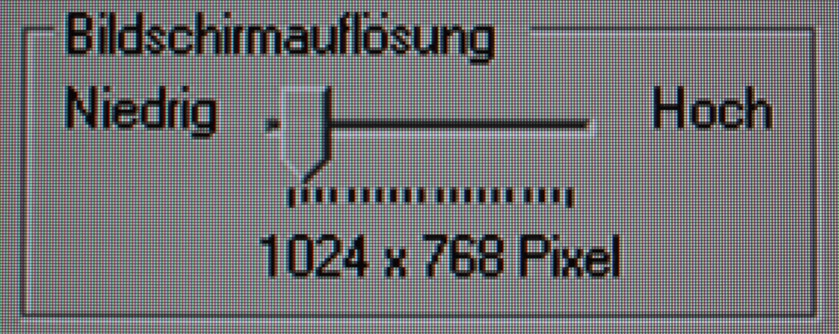

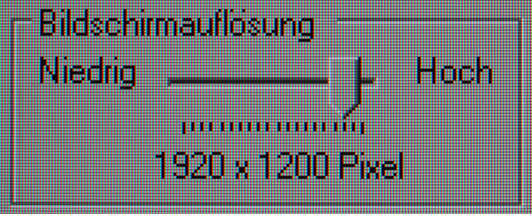

Die folgenden Bilder geben einen groben Eindruck über die Qualität der Skalierung wieder. Der Abstand der Kamera zum Bildschirm ist stets identisch und es wird immer seitengerecht auf Vollbild skaliert.
Die Schärfereglung verbleibt in Neutralstellung. Auffällig ist die problematische Darstellung bei 1920 x 1080 Pixeln.

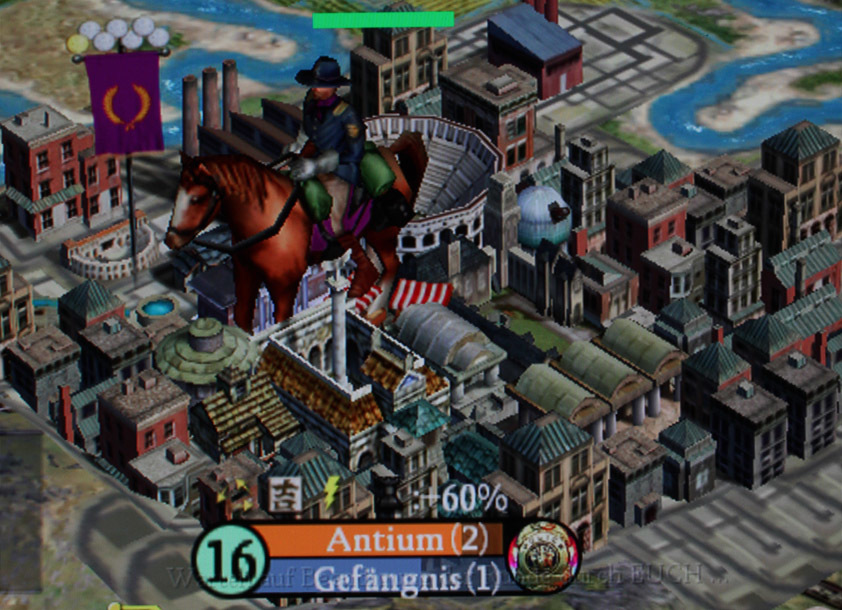

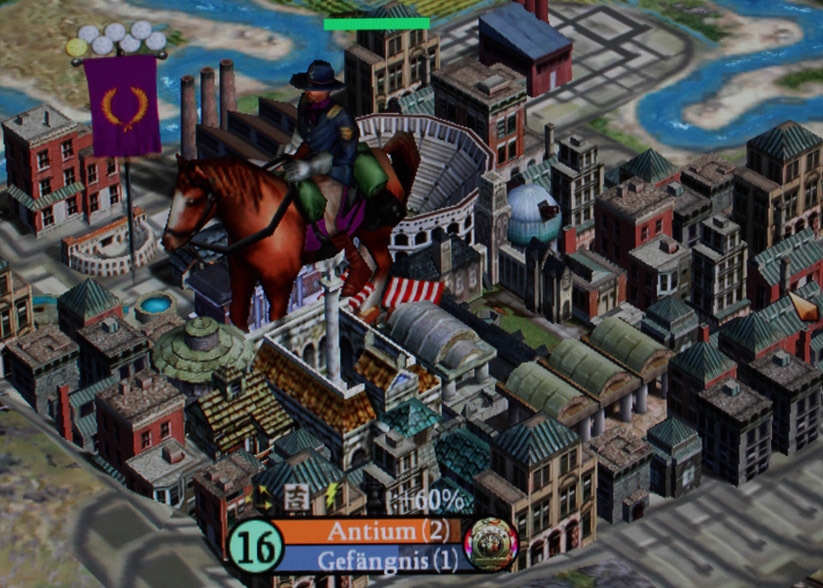

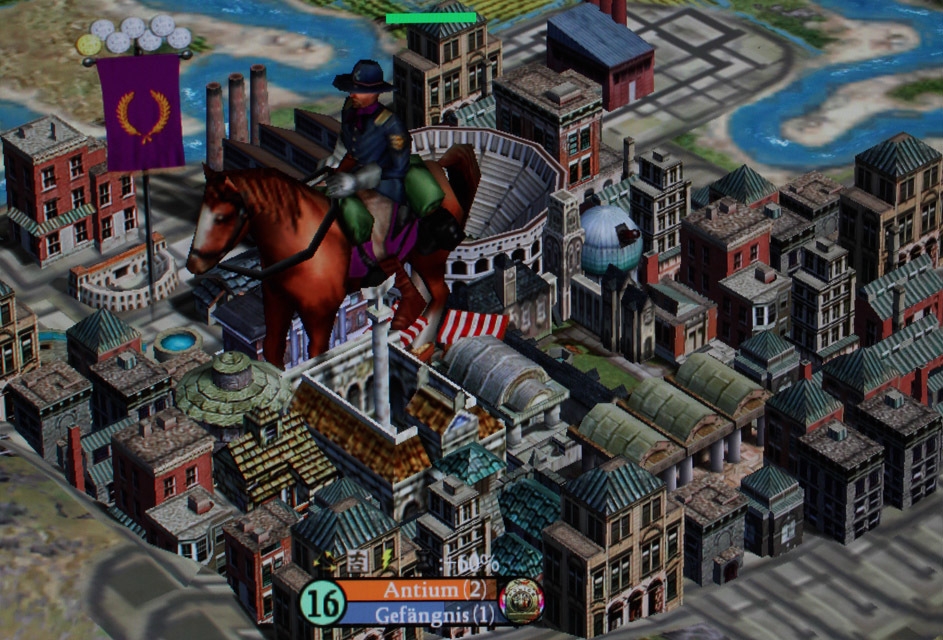

Um die Skalierung in Spielen zu verdeutlichen, haben wir identische Auflösungen in „Civilization IV – Beyond the Sword“ genutzt:

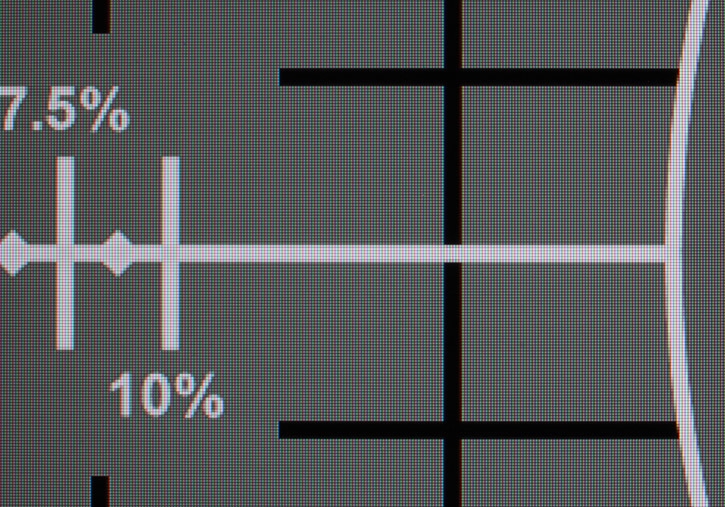

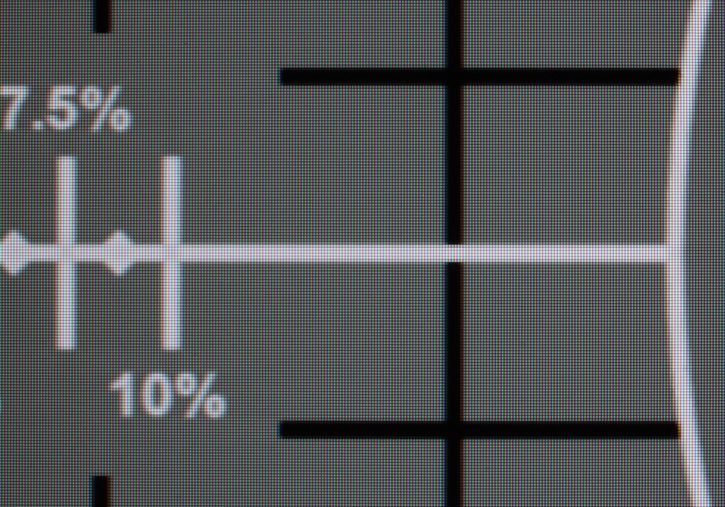

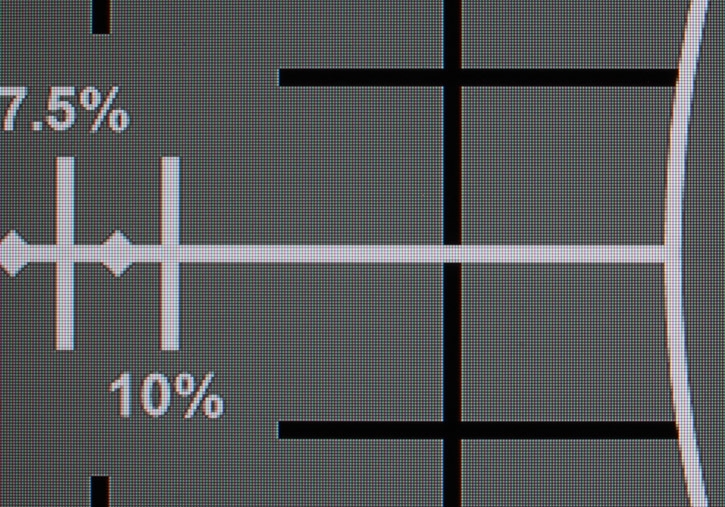

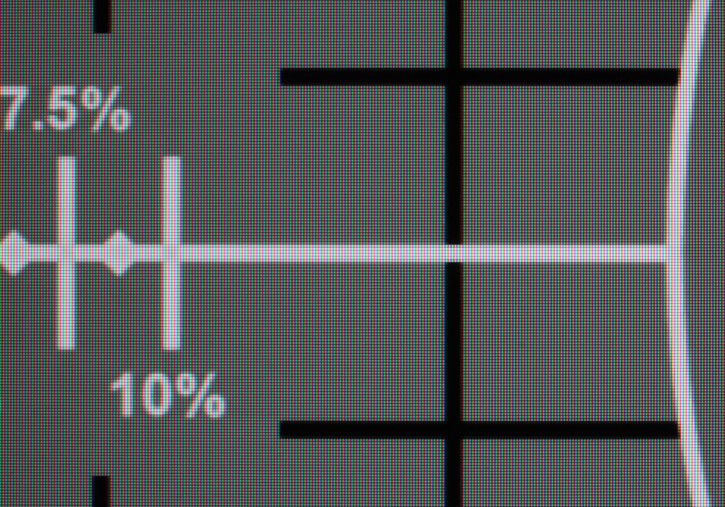

Die Wirkung des Schärfereglers:
