Kalibrierung – Teil 2

Die Grauachse ist, ausgehend vom erreichten Weißpunkt, ziemlich neutral. Das Bildschirmgamma bleibt, gemäß den vermessenen Grauwerten, überwiegend stabil bei etwa 2,15. Im unteren Helligkeitsbereich sinkt es etwas ab. Damit nähert man sich der sRGB-Charakteristik an. Die Abweichungen in den Farbwerten fallen naturgemäß ziemlich hoch aus, schließlich handelt es sich um ein Display mit erweitertem Farbraum und es kommt im Test kein Farbmanagement zum Einsatz.

Zwar wird wohl kein Benutzer den Eizo CG222W in seiner Werkseinstellung betreiben, dennoch haben wir mit HCFR noch eine genauere Darstellung aufbereitet:

Eizo Cg222w Monitor Eizo Cg222w Hcfr1
Eizo Cg222w Monitor Eizo Cg222w Hcfr2
Farbtemperatur in der Werkseinstellung.
Eizo Cg222w Monitor Eizo Cg222w Hcfr3
Eizo Cg222w Monitor Eizo Cg222w Hcfr4
Links: Gammaverlauf in der Werkseinstellung; rechts: Monitorfarbraum im zweidimensionalen CIE xy Diagramm.

Vergleich des Bildmodus „sRGB“ mit dem sRGB Standard

sRGB-Modus sRGB-Standard Erreicht
6500 5707
140 176
0,00 0,29
Nativ 605
sRGB (~2,2) 2,14

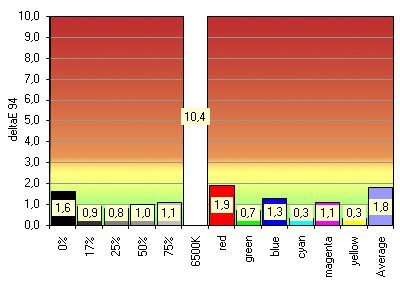

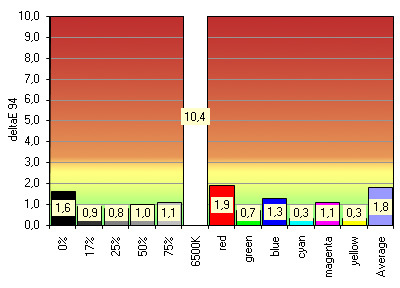

Eizo Cg222w Monitor Eizo Cg222w SRGBMode Zu Srgb


Standardmäßig wird die Helligkeit im Modus „sRGB“ auf 100% gesetzt, kann allerdings, als einziger Parameter, reduziert werden. Wir messen 176 cd/m². Der Weißpunkt liegt nun bei rund 5700 Kelvin.

Die vermessenen Grauwerte sind im unteren Helligkeitsbereich noch etwas neutraler, als in der Werkseinstellung. Das Bildschirmgamma hat sich nicht wesentlich verändert. Die Abweichungen in den Farbwerten haben sich dramatisch reduziert, der Monitorfarbraum wurde also tatsächlich eingeschränkt.

Im Hinblick auf die Farbraumemulation im Rahmen der Hardwarekalibrierung, stellt sich trotzdem die Frage nach einer sinnvollen Verwendungsmöglichkeit für diesen Modus.

Profilgenauigkeit

Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Geringe Abweichungen lassen, sofern das Messgerät exakt arbeitet, darauf schließen, dass die Monitorcharakteristik korrekt erfasst wurde und stabil bleibt. Das CMM (ColorManagementModule) farbmanagementfähiger Software kann damit möglichst (die Grenze setzt spätestens der Monitorfarbraum) ideal in Monitor-RGB transformieren.

Von den während der Kalibrierung durchgeführten Änderungen an Bildschirmeinstellungen und Grafikkarten-LUT (bzw. in diesem Fall Monitor-LUT), die zu einer neutralen Grauachse, gewünschter Gradation und Weißpunkt führen sollen, profitiert man auch in ungemanagten Umgebungen.

Auch wenn wir nachfolgend drei Profiltests für die verschiedenen Empfehlungen der Arbeitsfarbräume (sRGB, AdobeRGB, ECI RGB) auflisten, bedeutet das nicht, dass man durch Kalibrierung und Profilierung den nativen Gerätefarbraum einschränkt. Dieser wird im Rahmen der Profilierung erfasst und von einem CMM entsprechend berücksichtigt.

Die Referenzwerte ergeben sich aus dem jeweiligen Monitorprofil.

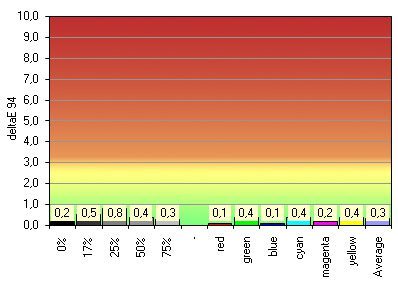

Profilgenauigkeit sRGB

Werkseinstellung Profil Erreicht
6497 6491
140 140
0,25 0,25
559 559
sRGB (~2,2) sRGB (~2,2)
Eizo Cg222w Monitor Eizo Cg222w Profilgenauigkeit SRGB

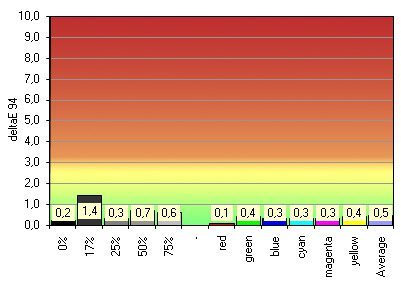

Profilgenauigkeit AdobeRGB
Werkseinstellung Profil Erreicht
6503 6508
140 140
0,25 0,25
559 559
2,20 2,19
Eizo Cg222w Monitor Eizo Cg222w Profilgenauigkeit ARGB

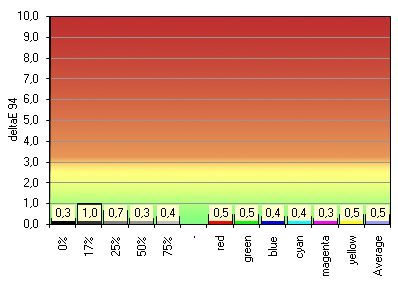

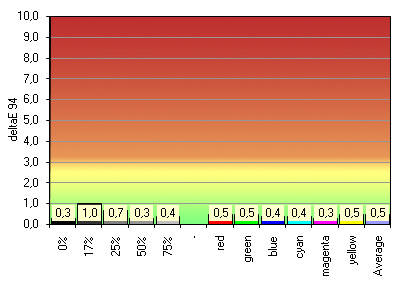

Profilgenauigkeit ECI RGB 2.0
Werkseinstellung Profil Erreicht
4492 4492
120 120
0,21 0,22
570 544
LStar LStar
Eizo Cg222w Monitor Eizo Cg222w Profilgenauigkeit EciRGB


Der Eizo CG222W zeigt in diesem Test keine Schwächen. Die Profile geben den aktuellen Monitorzustand korrekt wieder. Das ändert sich auch 24 Stunden nach der Kalibrierung und Profilierung nicht. Die Grauwerte sind sehr neutral. Selbst wenn auf eine Hardwarekalibrierung mit „Color Navigator“ verzichtet wird, bleiben die dann notwendigen, verlustbehafteten Eingriffe in die Grafikkarten-LUT sehr gering. Nur im unteren Helligkeitsbereich zeigt sich in diesem Szenario leichtes Banding, das bei der Hardwarekalibrierung dann ganz entfällt.

Für die Hardwarekalibrierung werden keine geräteseitigen Parameter verändert. Der Eizo CG222W speichert die Korrekturen in zwei Presets („EMU“ und „CAL“). Die testweise durchgeführte Softwarekalibrierung und anschließende Profilierung basierte auf folgenden Parametern im „User“ Mode:

Weißpunkt: 6500K, Helligkeit: 140 cd/m²:

Helligkeit: 85 %, Rot (Gain): 75, Grün (Gain): 100, Blau (Gain): 89

Weißpunkt: 5000K, Helligkeit: 120 cd/m²:

Helligkeit: 69 %, Rot (Gain): 90, Grün (Gain): 100, Blau (Gain): 64

Eizo Cg222w Monitor Eizo Cg222w Kurve SRGB
Eizo Cg222w Monitor Eizo Cg222w Kurve ARGB
Eizo Cg222w Monitor Eizo Cg222w Kurve EciRGB

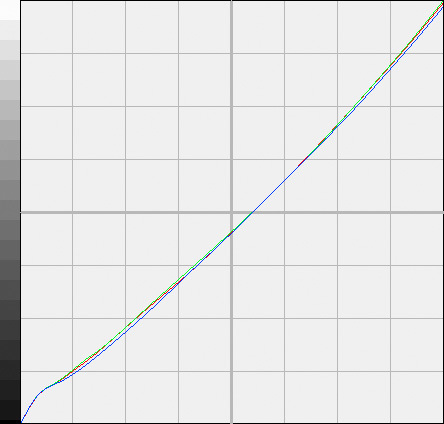

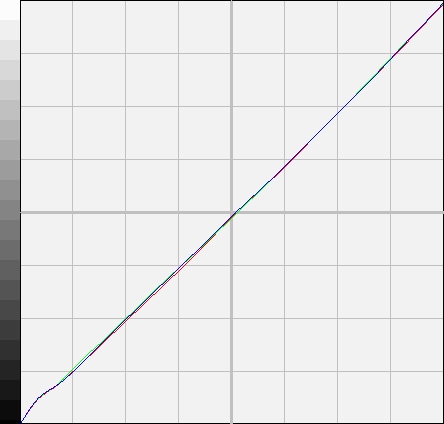

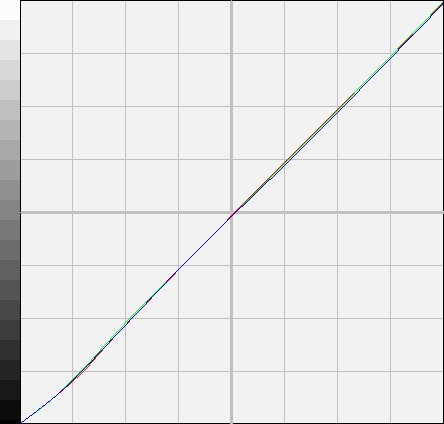

Darstellung der RGB-Korrekturkurven der Grafikkarte nach der sRGB, AdobeRGB und ECI 2.0-Softwarekalibrierung mit iColor (von links nach rechts). Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe. Wird die mitgelieferte Software „Color Navigator“ verwendet, finden diese Korrekturen direkt in der 12-Bit Monitor-LUT statt.

Das Verhalten in farbmanagementfähiger Software

Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in Adobe Photoshop entsprechende Testpattern erzeugt, mit dem jeweiligen Profil des Arbeitsfarbraumes (sRGB, AdobeRGB, ECI-RGB) versehen und ausgemessen.

Vergleich des kalibrierten Profils mit dem sRGB Standard

Kalibriert Ziel Erreicht
6500 6508
140 140
0,00 0,25
Nativ 559
sRGB (~2,2) 2,19

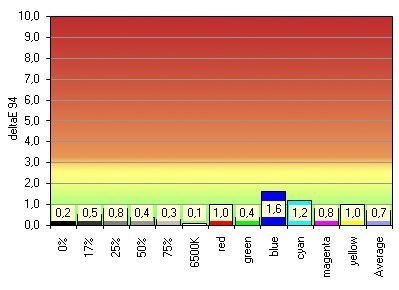

Eizo Cg222w Monitor Eizo Cg222w Kalibriert Zu Srgb


Die Abweichungen sind bei sRGB als Quellfarbraum auf sehr niedrigem Niveau. Angesichts der kompletten Abdeckung von sRGB war das nicht anders zu erwarten.

Vergleich des kalibrierten Profils mit dem AdobeRGB Standard

Kalibriert Ziel Erreicht
6500 6508
140 140
0,00 0,25
Nativ 559
2,20 2,19

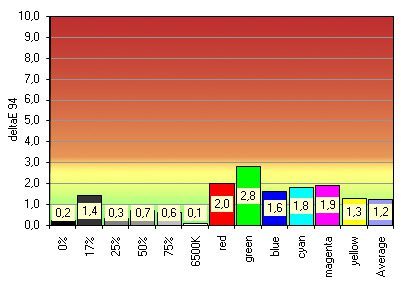

Eizo Cg222w Monitor Eizo Cg222w Kalibriert Zu Argb


Gegenüber sRGB als Quellprofil steigen die Abweichungen in den Farbwerten leicht. Dieser Umstand deckt sich mit dem Vergleich der Farbräume in der 3D-Ansicht, und den im Profil erfassten Primärvalenzen. Sie liegen aber auf einem Niveau, bei dem ein problemloses Arbeiten mit diesem Quellfarbraum möglich ist.

Vergleich des kalibrierten Profils mit dem ECI RGB 2.0 Standard

Kalibriert Ziel Erreicht
5000 4992
120 120
0,00 0,22
Nativ 544
LStar LStar

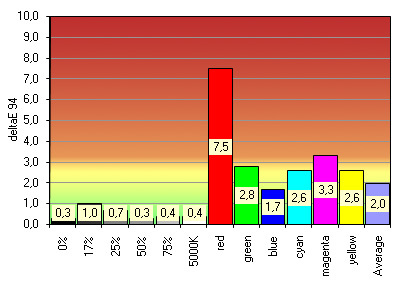

Eizo Cg222w Monitor Eizo Cg222w Kalibriert Zu Ecirgb


Auch hier gibt es keine Überraschungen. Durch die nur 80 prozentige Abdeckung sind größere Abweichungen unvermeidlich.
