Eingebautes Messgerät

Das eingebaute Messgerät kann als separate Sonde in Color Navigator ausgewählt werden. Es ermöglicht den vollständigen Verzicht auf eigenes Messequipment und fährt nach Aktivierung automatisch im oberen Bereich aus.

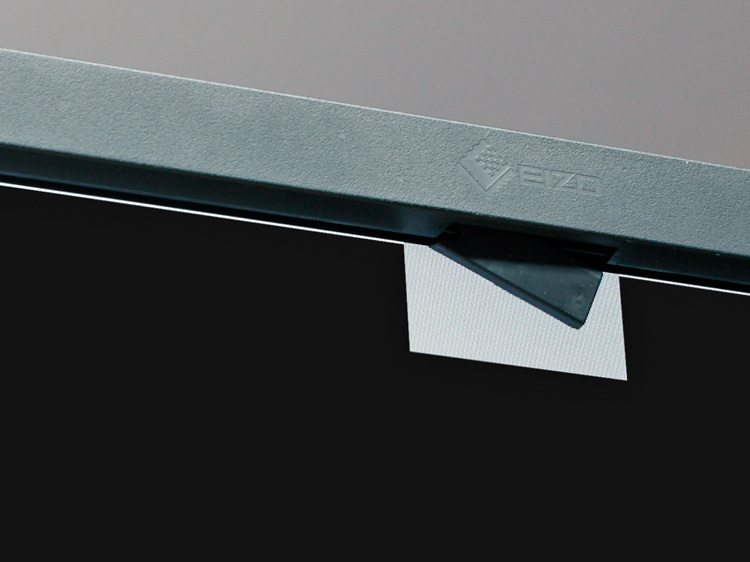

Eizo Cg2420 Monitor Sonde 1
Das eingebaute Messgerät in Aktion

Angesichts seiner geringen Abmessungen waren wir skeptisch, ob es sich wirklich um ein vollwertiges Colorimeter handelt. Tatsächlich wurde das Messgerät in seiner Funktionalität beschnitten. Color Navigator lässt lediglich Primärfarben und Weißpunkt vermessen. Eine Erfassung der Mitteltöne bleibt aus. Vermutlich ist der Signal-Rauschabstand zu gering, um zuverlässige Ergebnisse in den Schattenbereichen zu garantieren.

Aufgrund dieser Einschränkung erfolgt die Kalibration stets mit Priority: Contrast (siehe auch Hardwarekalibration, Abschnitt 2). Die gewünschte Tonwertkurve wird also ausschließlich auf Basis der Werkskalibration bzw. -charakterisierung sichergestellt und auch direkt in das im Nachgang erzeugte Monitorprofil übernommen. Da jeder ColorEdge-Monitor während der Produktion individuell und präzise vermessen wird, geht dieses Konzept auf. Ein Rest Argwohn bleibt, zumal Qualitätskontrollen (siehe auch Prüfwerkzeuge) so natürlich ebenfalls nicht mehr durchgeführt werden können.

Wir haben zu Testzwecken eine Kalibration und Profilierung mit dem eingebauten Messgerät durchgeführt und das Profil anschließend mit dem X-Rite i1 Pro validiert.

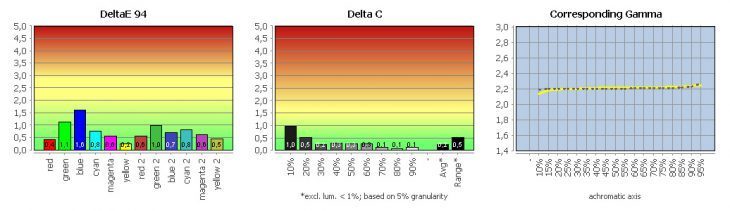

Profilvalidierung (eingebautes Messgerät => i1 Pro)

Eizo Cg2420 Monitor Validierung Intern1
Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Trotz leichter Vorbehalte: Das Ergebnis überzeugt. Die Kalibrationsziele werden mit hoher Präzision erreicht, und das ICC-Profil beschreibt den Monitor farbmetrisch hinreichend exakt.

Wer die Messungen auf eine vorhandene Sonde abstimmen möchte, kann auf eine unkomplizierte Korrelierungsfunktion zurückgreifen. Zu diesem Zweck wird die gleiche Messreihe von internem und externem Messgerät durchlaufen. Die Ergebnisse bilden die Grundlage für eine Korrektur, die in Form eines zusätzlichen, internen Messgerätes zur Verfügung steht.

Profilvalidierung (eingebautes Messgerät (korreliert) => i1 Pro)

Eizo Cg2420 Monitor Validierung Intern2
Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Mittels des eingebauten Messgerätes kann der Eizo CG2420 automatisch nachkalibriert werden. Das erhöht die Präzision zwischen vollständigen Kalibrations- und Profilierungsdurchläufen über Color Navigator, die so auch seltener durchgeführt werden müssen. Aufgrund der bereits erläuterten Einschränkungen reduziert sich die Funktion allerdings auf eine Nachführung des Weißpunktes und eine teilweise Aktualisierung der internen Charakterisierung.

Die Konfiguration ist einfach. Hat man den Monitor kalibriert, so sind die notwendigen Parameter bereits vermerkt. Der Benutzer muss nur noch das gewünschte Zeitintervall festlegen. Notwendige Aufwärmzeiten werden berücksichtigt.

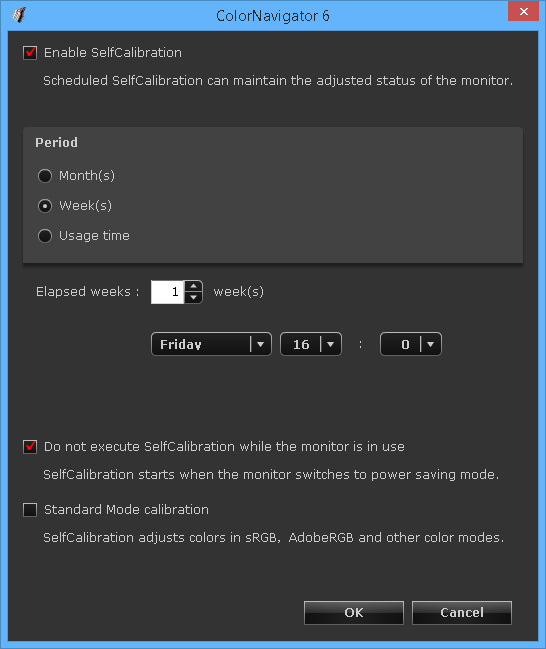

Eizo Cg2420 Monitor Selbstkalibration
Selbstkalibration des Eizo CG2420 mittels des eingebauten Messgerätes

Profilierung von Tablet-Computern

Eine weitere interessante Funktion ist die Profilierung externer Bildschirmgeräte, wie beispielsweise Tablet-Computer. Als Messgerät muss ein ColorMunki oder i1 Pro (2) von X-Rite verwendet werden. Die Testfelder werden auf dem Zielgerät via Internetbrowser vollautomatisch angezeigt.

Der notwendige Netzwerkport wird während der Konfiguration vom Benutzer spezifiziert. Die Ergebnisse können als Matrix- oder CLUT-Profil gespeichert und natürlich auch für die Farbraumemulation verwendet werden.

Reaktionsverhalten

Den Eizo CG2420 haben wir in der nativen Auflösung bei 60 Hz am DisplayPort-Anschluss untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.

Bildaufbauzeit und Beschleunigungsverhalten

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.

Im Datenblatt wird die Reaktionszeit mit 10 Millisekunden (GtG) angegeben. Der Monitor verfügt vermutlich über keine Funktion zur Pixelbeschleunigung (Overdrive), da eine Konfigurationsmöglichkeit im OSD fehlt und keine Überschwinger auftreten (siehe unten).

Das Schaltzeitendiagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.

Der Messwert Color to Color (CtC) geht über die herkömmlichen Messungen von einfarbigen Helligkeitssprüngen hinaus, schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren.

Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunkts gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.

Wir ermitteln den Schwarz-Weiß-Schwarz-Wechsel mit 20,7 Millisekunden und den schnellsten Grauwechsel mit 7 Millisekunden. Der Durchschnittswert für alle unsere 15 Messpunkte beträgt 12,7 Millisekunden. Damit stellt der Eizo CG2420 keinen Geschwindigkeitsrekord auf. Ein CtC-Wert von maximal 22,7 Millisekunden unterstreicht diese Feststellung. Dafür bleibt der Helligkeitsverlauf (GtG 80-50 %) völlig neutral.

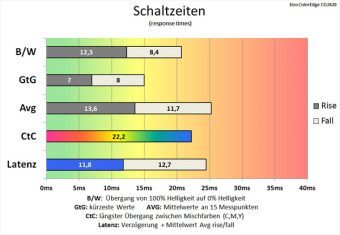

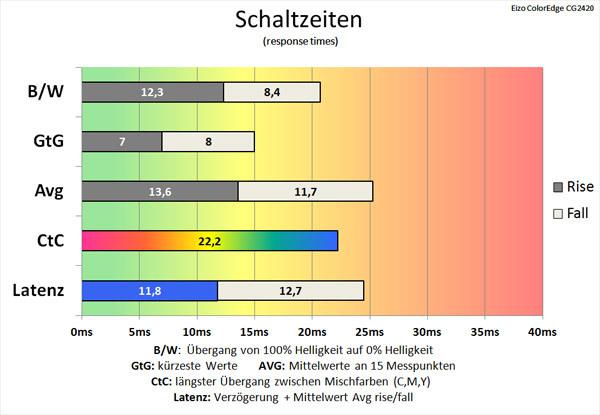

Eizo Cg2420 Monitor 60Hz Schaltzeiten

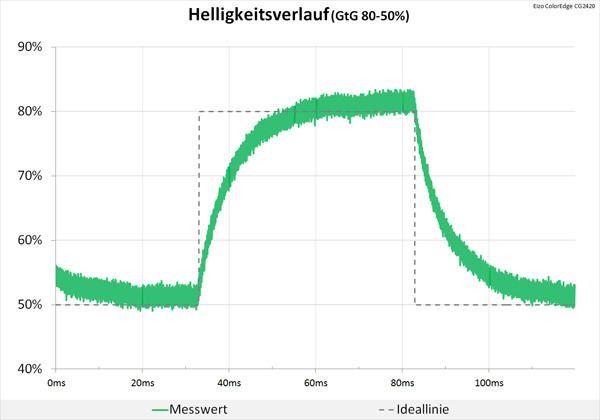

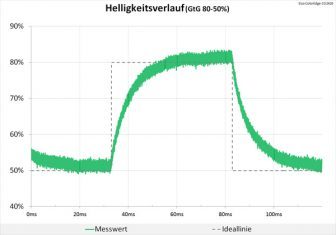

Eizo Cg2420 Monitor 60Hz Gtg
Gemächliche Schaltzeiten und ein völlig neutrale Abstimmung.

Netzdiagramme

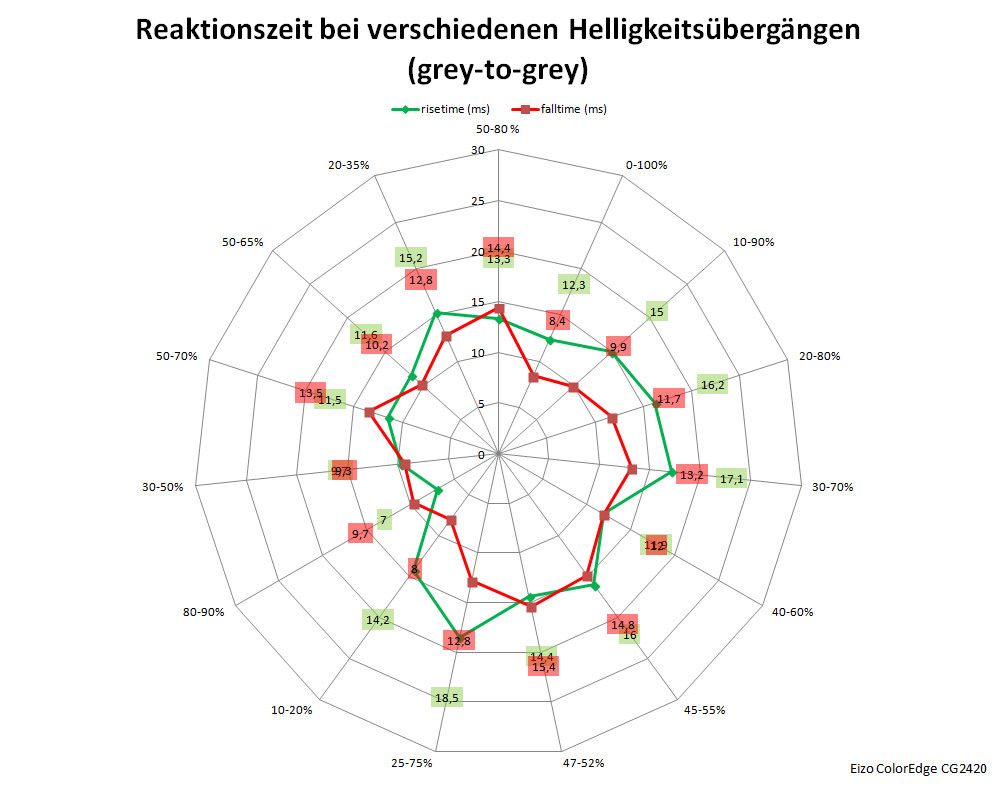

In den folgenden Netzdiagrammen sehen Sie alle Messwerte zu den unterschiedlichen Helligkeitssprüngen unserer Messungen im Überblick. Im Idealfall befinden sich die grünen und die roten Linien eng am Zentrum. Jede Achse repräsentiert einen im Pegel und der Dynamik definierten Helligkeitssprung des Monitors, gemessen über Lichtsensor und Oszilloskop.

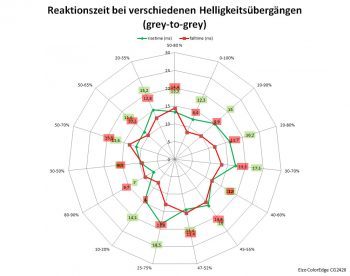

Eizo Cg2420 Monitor 60Hz Netz
Reaktionszeiten.

Latenzzeit

Die Latenz ist ein wichtiger Wert für Spieler, wir ermitteln sie als Summe von Signalverzögerungszeit und durchschnittlichem Grauwechsel. Beim Eizo CG2420 messen wir eine Signalverzögerung von 11,8 Millisekunden. Daraus ergibt sich eine durchschnittliche Gesamtlatenz von rund 25 Millisekunden.

Backlight

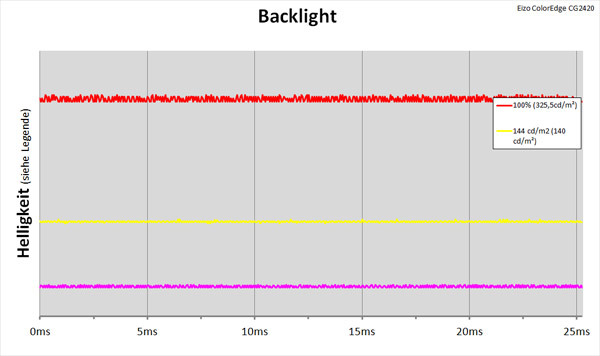

Die Hintergrundbeleuchtung des Eizo CG2420 basiert auf Leuchtdioden. Ihre Helligkeit wird nicht durch Pulsweitenmodulation (PWM) reguliert. Es kommt in keinem Betriebszustand zu Unterbrechungen im Lichtstrom, die bei hinreichend geringer Frequenz als Flackern wahrgenommen werden könnten. Damit eignet sich der Monitor auch bei empfindlichen Augen für längere Arbeitseinsätze.

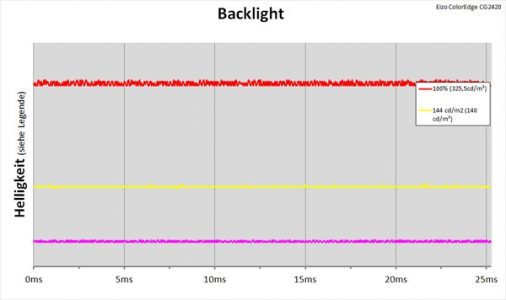

Eizo Cg2420 Monitor Backlight
LED-Hintergrundbeleuchtung ohne PWM-Helligkeitsregelung.

Subjektive Bewertung

Der Eizo CG2420 zielt ganz klar nicht auf den Spielebereich ab. Seine Bewegtbilddarstellung wird dennoch viele Benutzer zufriedenstellen können. Dafür sorgen schon seine exzellente Bildqualität sowie hohe Kontraststabilität. Wir empfehlen für die Wiedergabe von Spielen eine sRGB-Emulation. Das vermeidet nicht nur eine überzeichnete Farbreproduktion, sondern verbessert auch die Detailzeichnung in den Tiefen gegenüber einer Gamma-2.2-Tonwertkurve.
