Vergleich der Werkseinstellung mit dem sRGB-Standard

Werkseinstellung sRGB-Standard Erreicht
6500 6958
120 270
0,00 0,10
Nativ 2699
sRGB (~2,2) 2,13

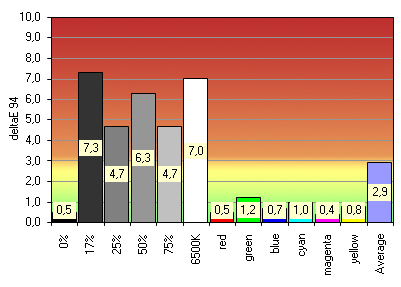

Samsung F2380 Monitor Samsung F2380 Werkseinstellung


Der zu große Helligkeitswert und der dunkle Schwarzpunkt ermöglichen einen unglaublich hohen Kontrast von fast 2700:1. Getrübt wird dieses Ergebnis durch die hohe Grauabweichung, da die dunklen Graustufen, wie bereits angesprochen, zu undifferenziert dargestellt werden. Ebenfalls verbesserungswürdig sind der Weißpunkt von fast 7000 Kelvin sowie das sehr instabile Gamma.

Da die Werkseinstellung als Ausgangspunkt für die meisten Benutzer sehr wichtig ist, haben wir mit Hilfe von HCFR eine noch genauere Darstellung aufbereitet.

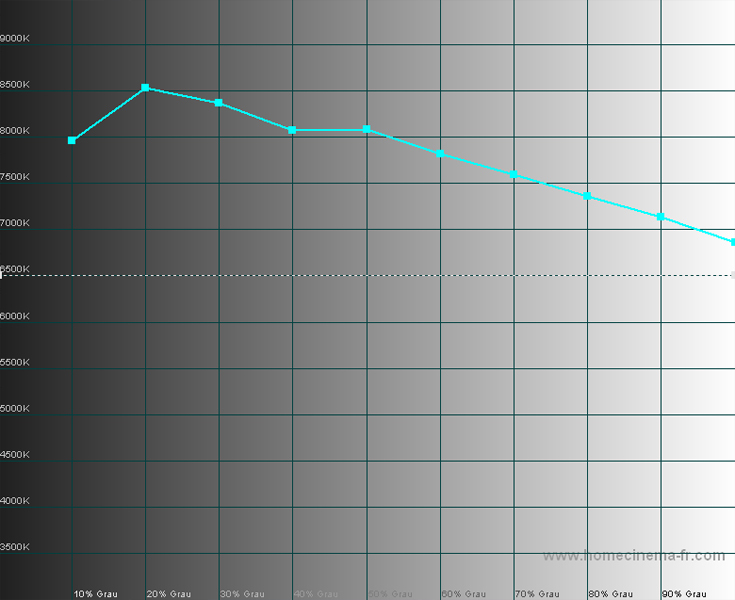

Samsung F2380 Monitor Samsung F2380 Hcfr 1

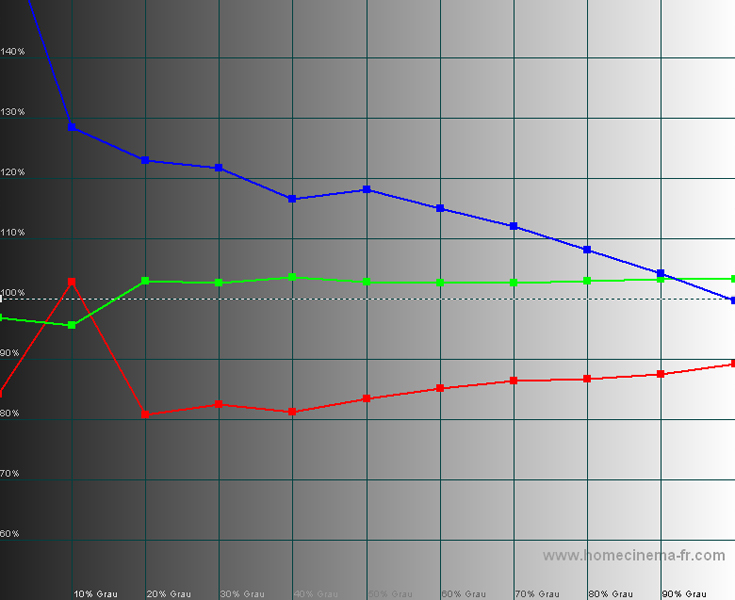

Samsung F2380 Monitor Samsung F2380 Hcfr 2
Links: Farbtemperatur; rechts: RGB-Anteile in den Graustufen.

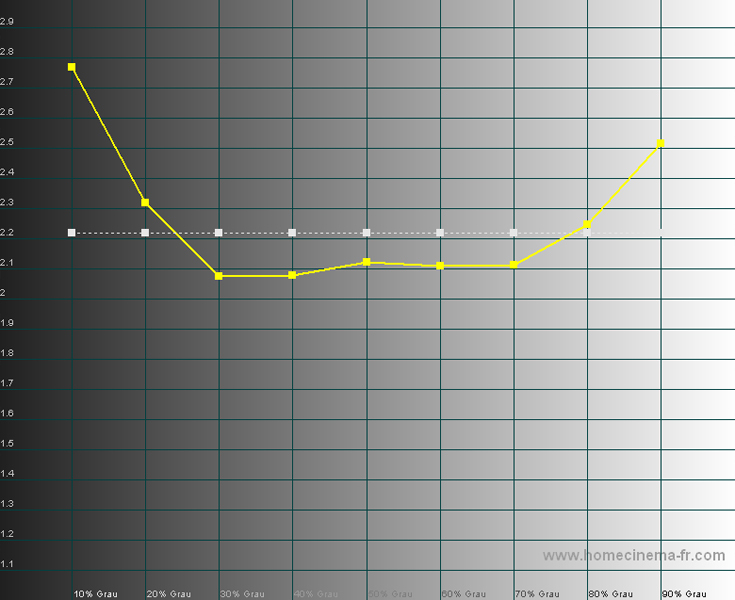

Samsung F2380 Monitor Samsung F2380 Hcfr 3
Samsung F2380 Monitor Samsung F2380 Hcfr 4

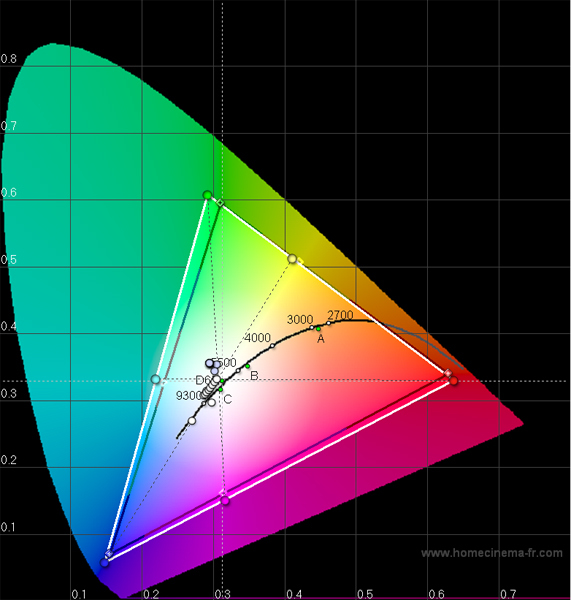

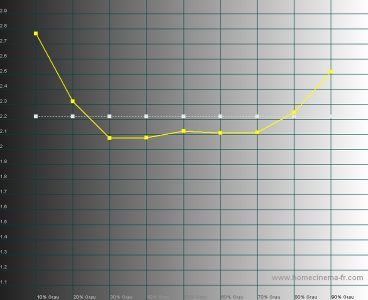

Links: Gammaverlauf; rechts: Monitorfarbraum im zweidimensionalen CIE-xy-Diagramm.

Profilgenauigkeit sRGB

Profilgenauigkeit Profilwert Erreicht
6521 6929
117 117
0,05 0,05
2339 2339
~2,20 2,15

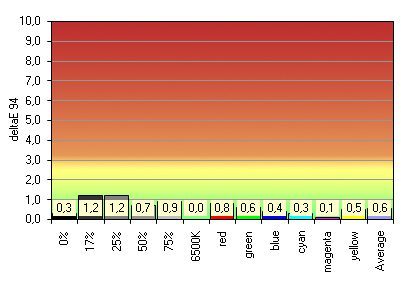

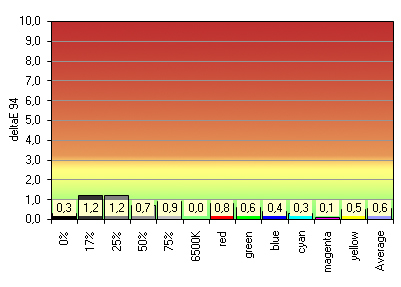

Samsung F2380 Monitor Samsung F2380 Profilgenauigkeit


Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Geringe Abweichungen lassen darauf schließen, dass die Monitorcharakteristik korrekt erfasst wurde und stabil bleibt. Das CMM (ColorManagementModule) farbmanagementfähiger Software kann damit ein möglichst (die Grenze setzt spätestens der Monitorfarbraum) ideales Tonwertmapping gemäß dem ausgewählten Rendering-Intent, durchführen.

Das in iColor erstellte Profil beschreibt den Monitor sehr gut. Die kleinen Abweichungen lassen darauf schließen, dass eine genauere Korrektur der dunklen Partien nicht mehr möglich war.

Vergleich des kalibrierten Profils mit dem sRGB Standard

Kalibriert Ziel Erreicht
6500 6529
120 117
0,00 0,05
Nativ 2339
sRGB (~2,2) 2,15

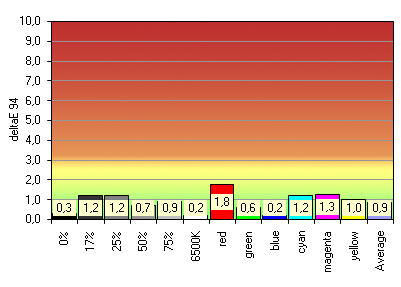

Samsung F2380 Monitor Samsung F2380 Kalibriert


Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in Adobe Photoshop entsprechende Testpattern erzeugt, mit dem sRGB-Profil versehen und ausgemessen. Als CMM kam Adobe (ACE) zum Einsatz, mit dem Rendering-Intent „perzeptiv“.

Nach der Kalibrierung wurde die Graustufenwiedergabe erheblich optimiert. Einen kleinen Ausreißer gibt es in der Primärfarbe Rot, ansonsten sind Weißpunkt, Helligkeit und Schwarzpunkt nahezu am Optimum. Lediglich das Gamma lässt etwas zu wünschen übrig und ist besonders in dunkleren Graustufen zu niedrig. Ein weiterer negativer Nebeneffekt der Kalibrierung ist der Umstand, dass Verläufe im Bereich eben jener Graustufen zusätzliches Banding verursachen.

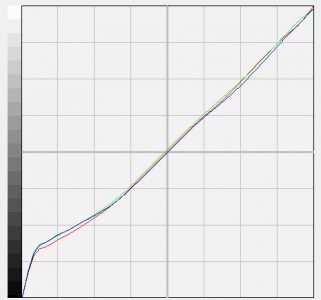

Samsung F2380 Monitor Samsung F2380 Korrekturkurve

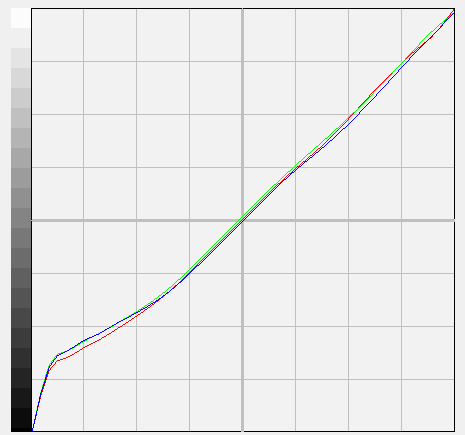

Darstellung der RGB-Korrekturkurve der Grafikkarte nach der sRGB-Kalibrierung. Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe.

Die Farbeinstellungen mussten im OSD etwas korrigiert werden. Für die Kalibrierung auf den sRGB-Standard haben wir folgende Einstellungen gewählt: Gamma Stufe 2, Kontrast 75, Helligkeit 49, R=56, G=40, B=35.

UGRA-Test

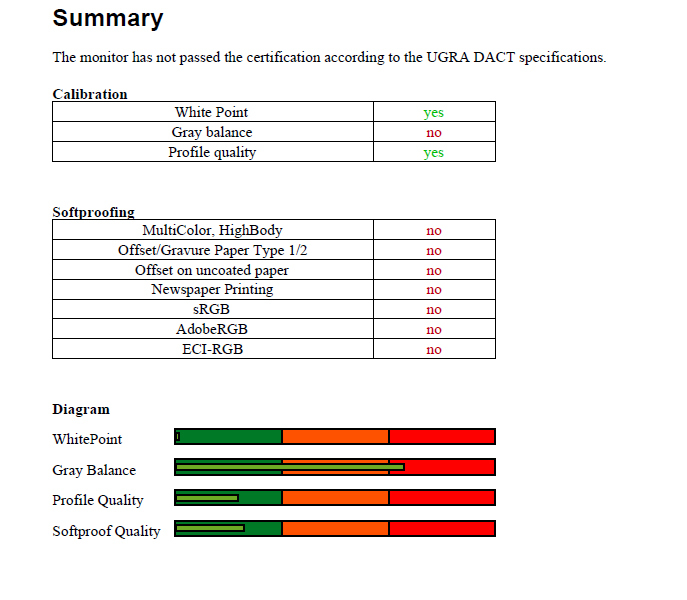

Um den Monitor nach allgemeinen Anforderungen zu testen, haben wir den 23-Zöller auf die Vorgaben der UGRA kalibriert (5800 K, Gamma 1,8 und 120 cd/m²). Leider besteht der F2380 den UGRA-Test nicht, weil er nach der Kalibrierung auf die Vorgaben nicht genügend Graustufen (87,3 %) darstellen kann.

Samsung F2380 Monitor Samsung F2380 Ugra
Der ausführliche UGRA-UDACT-Report für die Softwarekalibrierung kann als PDF Datei heruntergeladen werden.

Der F2380 würde in diesem Punkt ein sehr gutes Ergebnis abliefern, wenn der sogenannte „Black Crush“ nicht wäre, der die dunkelsten Grautöne undifferenzierbar macht. Da hilft auch kein großer Eingriff in die Grafikkarten-LUT; dieser lässt zu viele Tonwerte verloren gehen und führt in Folge zu Banding.

Interpolation

Als Skalierungsmöglichkeiten bietet der Samsung F2380 im Menü die Streckung auf Vollbild und die seitengerechte Wiedergabe (genannt „Bildanpassung“). Die seitengerechte Wiedergabe funktioniert sehr gut. Daher können 5:4-, 16:9- und 4:3-Auflösung ganz ohne Verzerrungen dargestellt werden. Eine hardwareseitige Eins-zu-eins-Darstellung wird leider nicht angeboten.

Interpolation Text

Samsung F2380 Monitor Samsung F2380 Interpolation Text 1920x1080

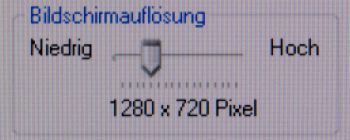

Samsung F2380 Monitor Samsung F2380 Interpolation Text 1280x720

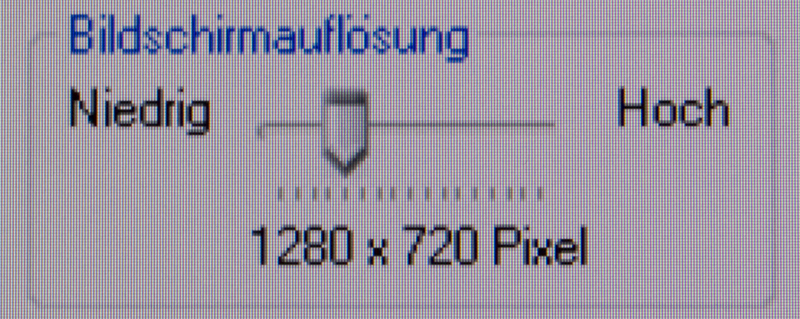

Links: die native Full-HD-Auflösung 1.920 x 1.080; rechts: die kleinste HD-Auflösung 1.280 x 720.

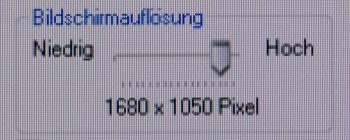

Samsung F2380 Monitor Samsung F2380 Interpolation Text 1680x1050

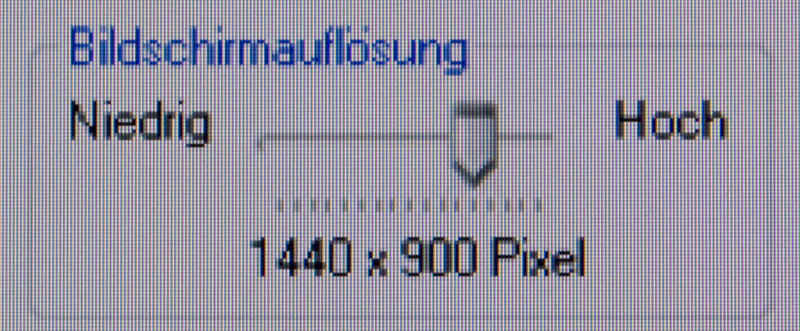

Samsung F2380 Monitor Samsung F2380 Interpolation Text 1440x900
Links: 1.680 x 1.050; Rechts: 1.440 x 900 (Quellseitenverhältnis: 16:10; seitengerechte Darstellung).

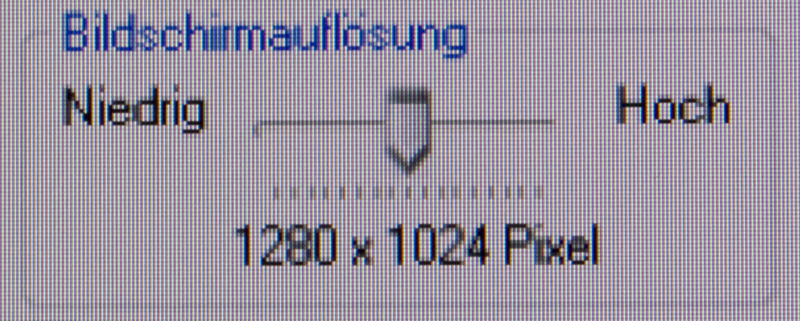

Samsung F2380 Monitor Samsung F2380 Interpolation Text 1280x1024 Seitengerecht
Samsung F2380 Monitor Samsung F2380 Interpolation Text 1280x1024 Wide

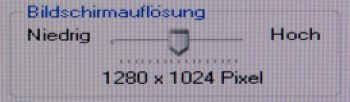

Auflösung 1.280 x 1024; Links: seitengerecht, rechts: gestreckt auf Vollbild.

Die native Auflösung bietet naturgemäß das schärfste Bild; sie ordnet jedem Pixel des Signals ein Pixel auf dem Bildschirm zu. Verändert man nun die Auflösung, muss ein Pixel des Signals auf mehrere Pixel gestreckt werden. Es entsteht die typische Schattenbildung.

Interpolation Spiele

Die Demo des Aufbauspiels „Anno 1404“ zeigt viele scharfe Kanten, die das Interpolationsverhalten gut widerspiegeln. Als Anhaltspunkt soll insbesondere die Takelage am Schiff dienen. Antialiasing, welches die Treppenbildung an Kanten vermindert, wurde im Treiber der Grafikkarte und im Spiel deaktiviert.

Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1920x1080

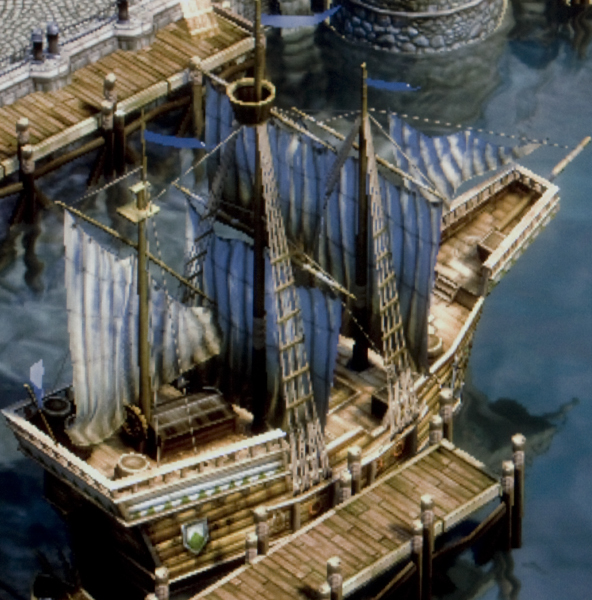

Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1280x720
Links: die native Full-HD-Auflösung 1.920 x 1.080; rechts: die kleinste HD-Auflösung 1.280 x 720.
Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1680x1050
Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1440x900

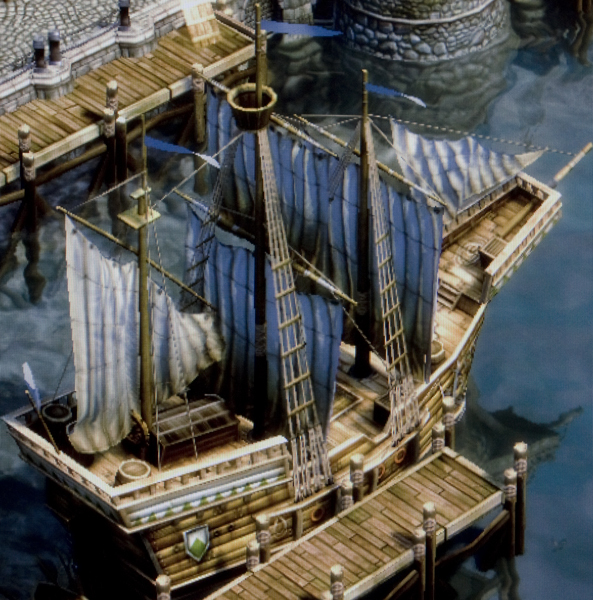

Links: 1.680 x 1.050; Rechts: 1.440 x 900 (Quellseitenverhältnis: 16:10; seitengerechte Darstellung).

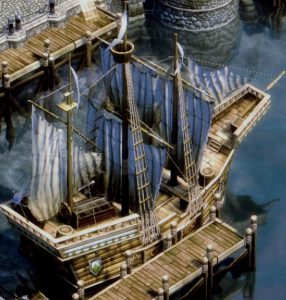

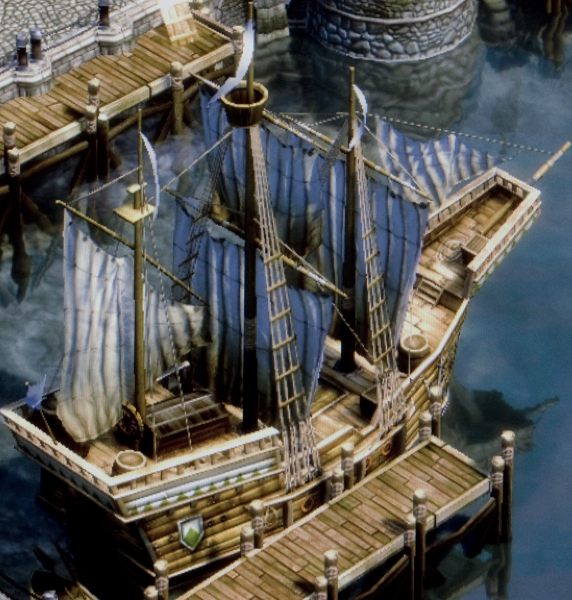

Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1280x1024 Seitengerecht
Samsung F2380 Monitor Samsung F2380 Interpolation Spiel 1280x1024 Wide

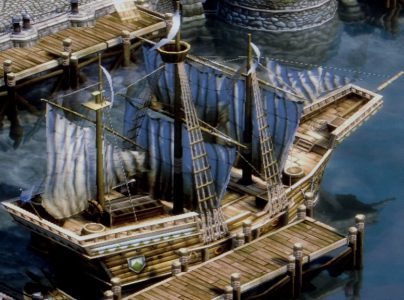

Auflösung 1.280 x 1024; Links: seitengerecht, rechts: gestreckt auf Vollbild.

Insgesamt schneidet der F2380 bei der Interpolation gut ab. Durch die Skalierungsmöglichkeiten können auch ältere Spiele ohne Widescreenunterstützung seitengerecht gespielt werden. Der Schärfeverlust bei nicht nativen Auflösungen hält sich in Grenzen.

Bildschärfe

Die Bildschärfe lässt sich beim F2380 in 25 Stufen (0 – 100 in Viererschritten) regeln. Folgende Bilder sollen die Schärferegulierung demonstrieren:

Samsung F2380 Monitor Samsung F2380 Schaerfe 1

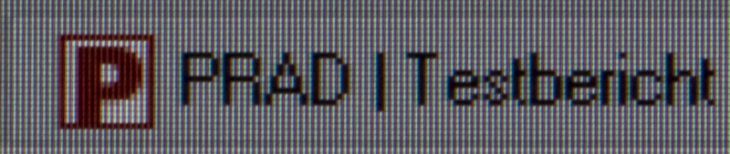

Schärfe bei 40 %.
Samsung F2380 Monitor Samsung F2380 Schaerfe 2

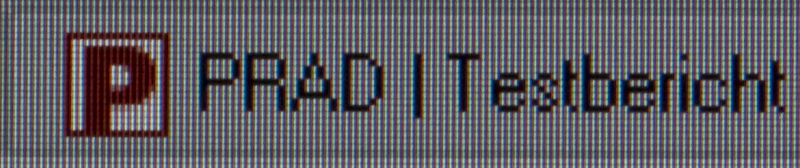

Schärfe bei 60 % (Voreinstellung).
Samsung F2380 Monitor Samsung F2380 Schaerfe 3

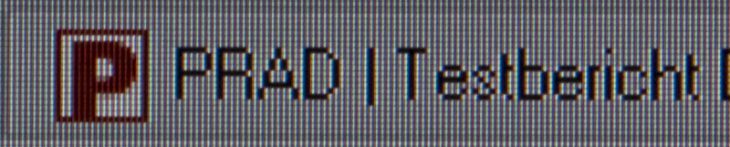

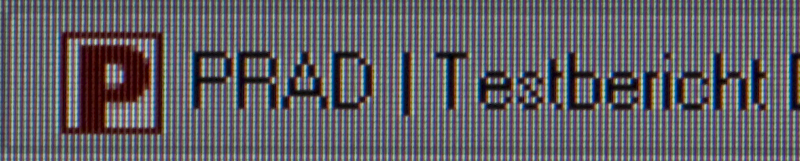

Schärfe bei 80 %.

Die Schärferegulierung zeigt klare Auswirkungen. In der Voreinstellung bei 60 % ist die Schärfe schon optimal eingestellt. Bereits bei 40 % zeigt sich eine deutliche Unschärfe und 70 % lässt harte Kontraste unschön leuchten. Unsere Empfehlung liegt daher bei 55 bis 65 Prozent.
