Farbraum-Emulationen

Farbraum-Emulationen dienen dazu, den Farbraum des Monitors auf einen gewünschten Zielfarbraum zu begrenzen.

Das ist immer dann notwendig, wenn eine genaue Farbwiedergabe gefordert ist, aber die verwendeten Anwendungen bzw. Signalquellen kein Farbmanagement unterstützen. Das wären z. B. Office-Anwendungen, einige Internetbrowser oder externe Signalquallen wie BD-Player.

Mit den Werks-Presets für sRGB und Adobe RGB bringt der ASUS PA32UC praktisch bereits zwei Farbraum-Emulationen ab Werk mit. Wir haben im Folgenden getestet, ob sich diese mit Hilfe der ASUS-ProArt-Calibration-Technology noch einmal verbessern lassen.

Vergleich der sRGB-Emulation mit sRGB

Diagramme: Vergleich der sRGB-Emulation mit sRGB
Vergleich der sRGB-Emulation mit sRGB

Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.

Vergleich der Adobe-RGB-Emulation mit Adobe RGB

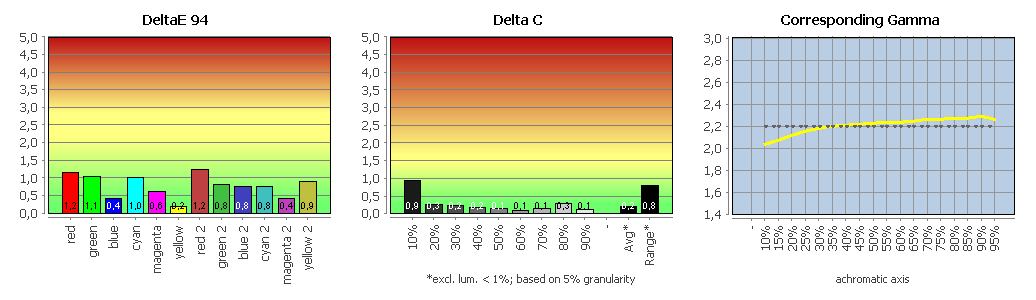

Diagramme: Vergleich der Adobe-RGB-Emulation mit Adobe RGB
Vergleich der Adobe-RGB-Emulation mit Adobe RGB

Die ausführlichen Testergebnisse können als PDF-Datei heruntergeladen werden.

Die Werks-Presets sind zwar bis auf die Range bei der Graubalance bereits sehr gut, haben aber angesichts der eigentlichen Fähigkeiten des ASUS PA32UC vor allem bei der Farbraumabdeckung etwas enttäuscht. Die Farbraum-Emulation kann die Ergebnisse in beiden Fällen auf ein sehr gutes Ergebnis verbessern. Die Farbraumabdeckung liegt jetzt jeweils bei 98 %. Allerdings kann man die OSD-Option zur Gleichförmigkeitskompensation hier nicht verwenden und muss daher mit einer schlechteren Farbhomogenität leben.

Abgesehen von diesen Einschränkungen ist aber in jedem Fall eine definierte Darstellung auch abseits von Abläufen auf Basis von ICC-Profilen möglich – mit den Werks-Presets oder der Emulation.

Reaktionsverhalten

Den ASUS PA32UC haben wir in nativer Auflösung bei 60 Hz am DisplayPort untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.

Bildaufbauzeit und Beschleunigungsverhalten

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.

Der Messwert CtC (Color to Color) geht über die herkömmlichen Messungen von reinen Helligkeitssprüngen hinaus – schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren. Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.

Im Datenblatt wird eine Reaktionszeit von 5 ms für GtG genannt. Eine Beschleunigungsoption (Overdrive) ist vorhanden. Hier gibt es die Stellungen „TF0“, „TF60“ und „TF100“. Als Standardwert ist „TF60“ voreingestellt.

60 Hz, Overdrive „TF0“

Bei 60 Hz und ausgeschaltetem Overdrive messen wir den Schwarz-Weiß-Wechsel mit 14 ms und den schnellsten Grauwechsel mit 10,5 ms. Der Durchschnittswert für unsere 15 Messpunkte beträgt 16,8 ms, und der CtC-Wert wird mit 16,4 ms ermittelt.

Selbst mit abgeschaltetem Overdrive bietet der ASUS PA32UC somit bereits akzeptable Schaltzeiten. Überschwinger sind keine zu beobachten, die Abstimmung ist völlig neutral.

Das Schaltzeitendiagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.

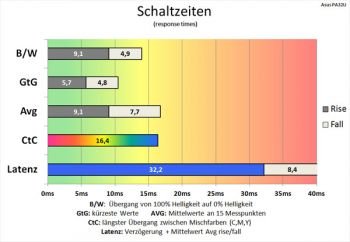

Diagramm: 60 Hz (Overdrive "TF0"): akzeptable Schaltzeiten
60 Hz (Overdrive „TF0“): akzeptable Schaltzeiten

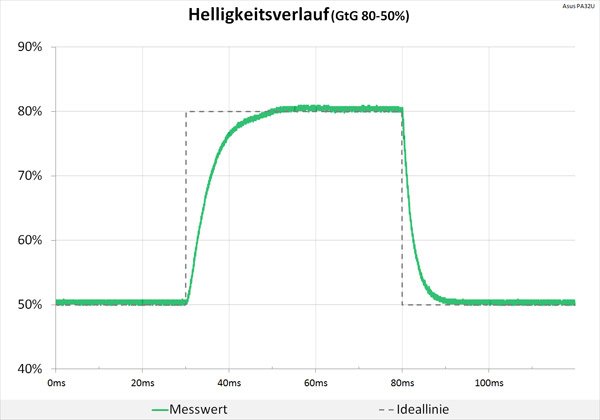

Diagramm: 60 Hz (Overdrive "TF0"): völlig neutrale Abstimmung
60 Hz (Overdrive „TF0“): völlig neutrale Abstimmung

60 Hz, Overdrive „TF60“

In der Werkseinstellung „TF60“ bei 60 Hz werden die Schaltzeiten nur minimal verkürzt. Zumindest der CtC-Wert verbessert sich signifikant von 16,4 auf 11 ms. Die Abstimmung bleibt dafür weiterhin weitgehend neutral.

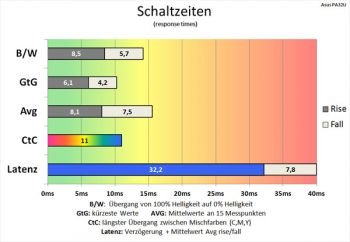

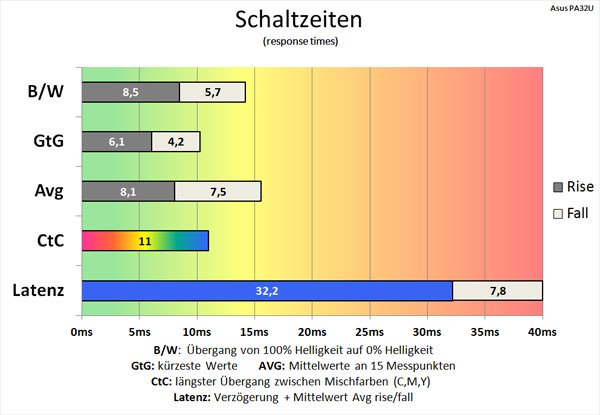

Diagramm: 60 Hz (Overdrive "TF60"): akzeptable Schaltzeiten
60 Hz (Overdrive „TF60“): akzeptable Schaltzeiten

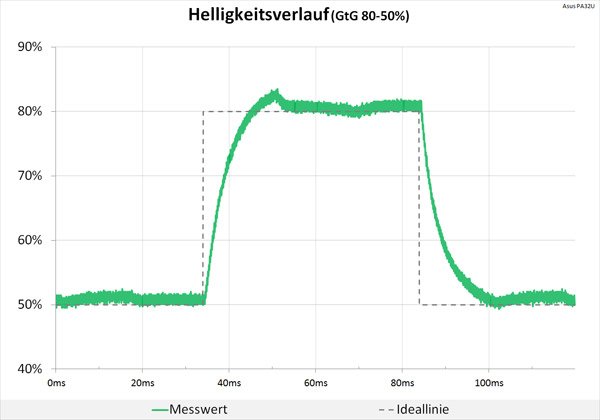

Diagramm: 60 Hz (Overdrive "TF60"): minimale Überschwinger
60 Hz (Overdrive „TF60“): minimale Überschwinger

60 Hz, Overdrive „TF100“

Erst oberhalb der Werkseinstellung „TF60“ nimmt der Overdrive so richtig Fahrt auf. In der Maximalstellung „TF100“ werden die Schaltzeiten sehr effektiv verkürzt. Leider nehmen auch die Überschwinger bzw. Doppelkonturen dramatisch zu und sprengen unsere Grafik am oberen Rand.

Auffällig sind beim ASUS PA32UC ferner kritische Farbübergänge, die immer leicht weichgezeichnet werden. Die Reaktionszeit ist meist 3 bis 5 ms hinter der Helligkeit. Nur bei „Tracefree 100“ liegen die Reaktionszeiten gleichauf. Hier kommt der CtC-Wert auf sehr gute 3,2 ms.

Die übrigen Schaltzeiten sind für sich genommen ebenfalls sehr gut: Wir messen den Schwarz-Weiß-Wechsel mit 8,2 ms und den schnellsten Grauwechsel mit 6,2 ms. Der Durchschnittswert für unsere 15 Messpunkte beträgt sehr flotte 8,1 ms.

Aufgrund der extremen Überschwinger empfehlen wir aber, das Gerät generell in Werkseinstellungen zu betreiben und nur für das Gaming mit Einstellungen oberhalb von „TF60“ zu experimentieren.

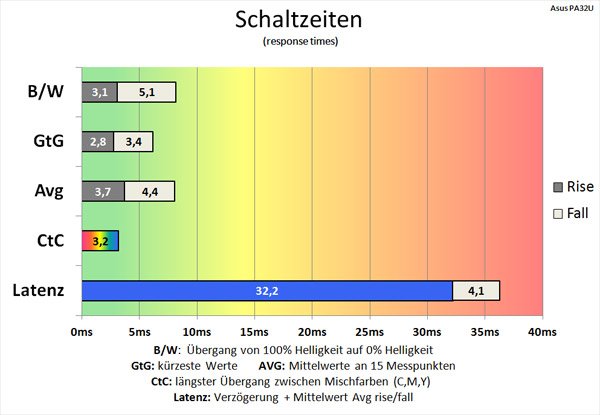

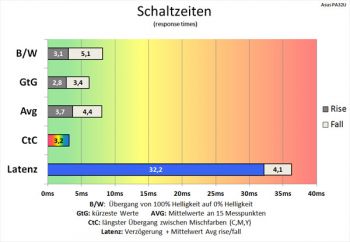

Diagramm: 60 Hz (Overdrive "TF100"): sehr schnelle Schaltzeiten
60 Hz (Overdrive „TF100“): sehr schnelle Schaltzeiten

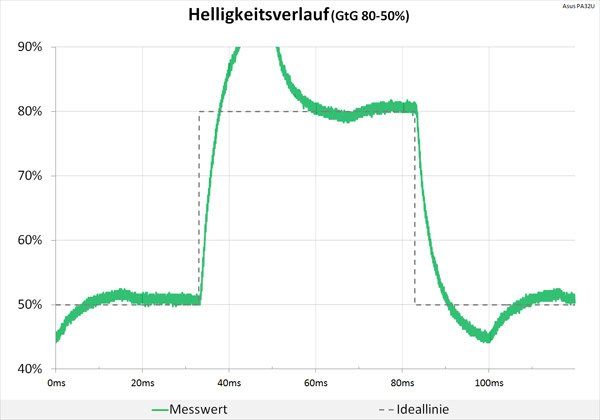

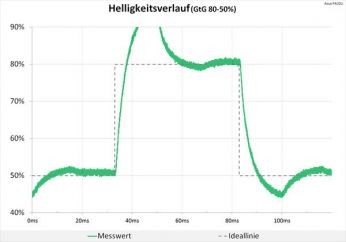

60 Hz (Overdrive "TF100"): extreme Überschwinger, die unsere Grafik sprengen
60 Hz (Overdrive „TF100“): extreme Überschwinger, die unsere Grafik sprengen

Netzdiagramme

In den folgenden Netzdiagrammen sehen Sie alle Messwerte zu den unterschiedlichen Helligkeitssprüngen unserer Messungen im Überblick. Im Idealfall würden sich die grünen und die roten Linien eng am Zentrum befinden. Jede Achse repräsentiert einen in dem Pegel und der Dynamik definierten Helligkeitssprung des Monitors, gemessen über Lichtsensor und Oszilloskop.

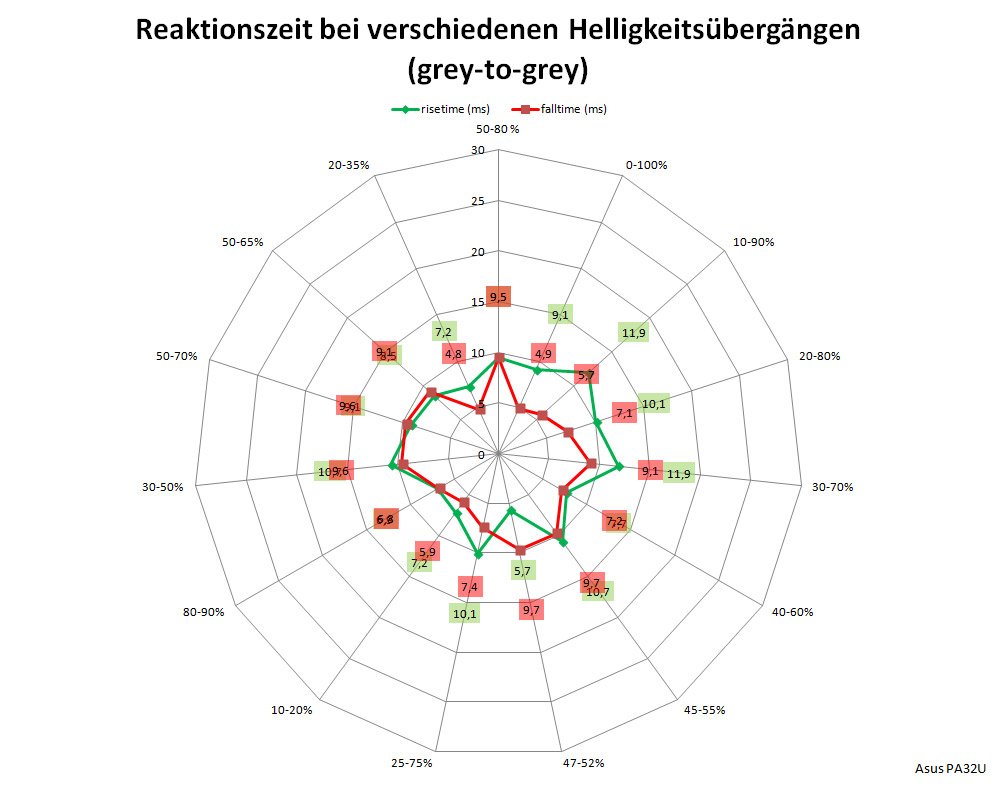

60 Hz, Overdrive "TF0"
60 Hz, Overdrive „TF0“

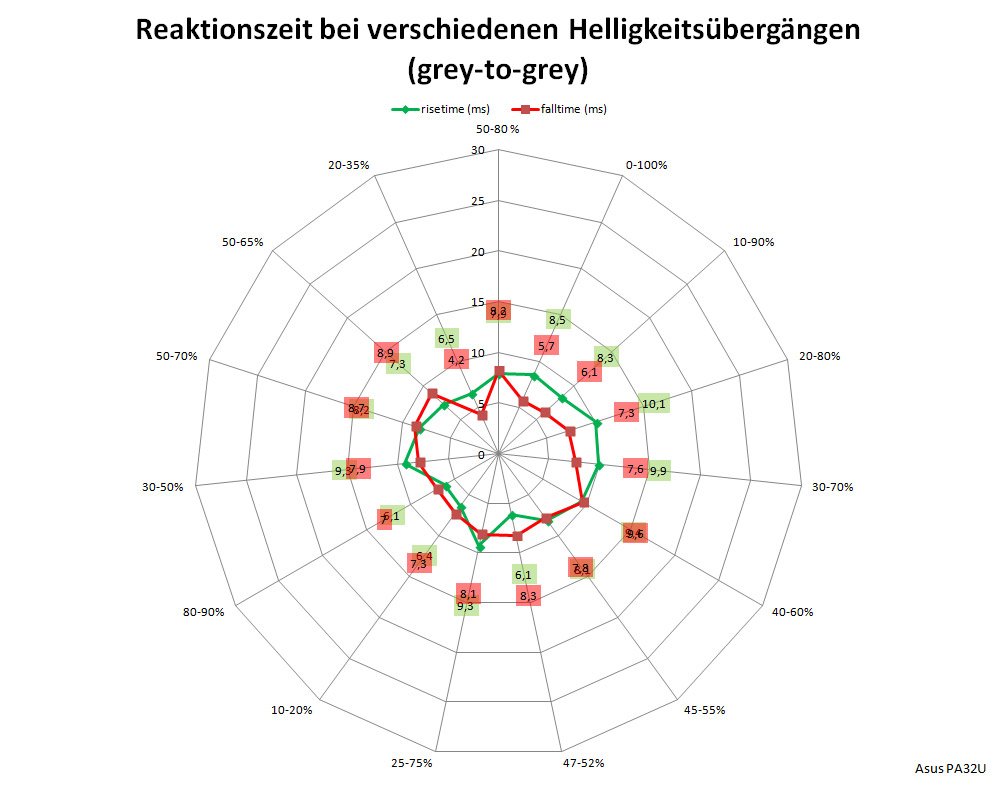

60 Hz, Overdrive "TF60"
60 Hz, Overdrive „TF60“

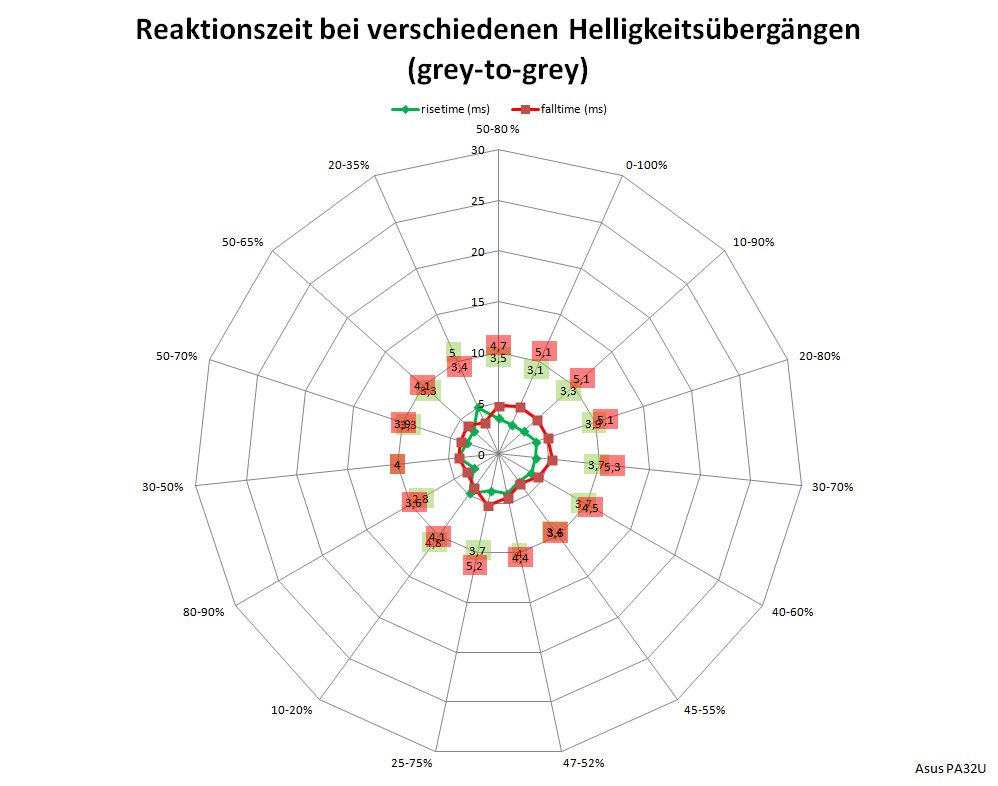

60 Hz, Overdrive "TF100"
60 Hz, Overdrive „TF100“

Latenzzeit

Die Latenz ist ein wichtiger Wert für Spieler, wir ermitteln sie als Summe der Signalverzögerungszeit und der halben mittleren Bildwechselzeit.

Mit maximalem Overdrive ist beim ASUS PA32UC die halbe mittlere Bildwechselzeit zwar mit 4,1 ms (7,8 ms bei „TF60“) sehr kurz, wird durch die ausgeprägte Signalverzögerung von 32,2 ms aber so oder so wieder zunichte gemacht.

Alternative Messung der Latenz

Zur Messung der Bildverzögerung (Input-Lag) von Monitoren gibt es verschiedene Ansätze, weshalb sich nicht nur Testergebnisse und Herstellerangaben unterscheiden, sondern auch die Werte bei verschiedenen Publikationen. Zudem nennen Hersteller selten einen Wert für die Signalverzögerungszeit, und wenn doch, ist in der Regel nicht erkennbar, wie diese Messungen durchgeführt wurden.

PRAD verfolgt nach dem jüngsten Update der Testmethoden derzeit zwei verschiedene Ansätze. Zum einen setzen wir das nur etwas mehr als 100 Euro teure Messgerät von Leo Bodnar ein. Hierbei handelt es sich um ein vollintegriertes Messgerät mit Signalgenerator und Sensor, bei dem der Wert schnell vom Bildschirm abgelesen werden kann. Da die Lag-Zeit von der Messposition auf dem Bildschirm abhängig ist, können Sie alle drei Werte (oben, Mitte, unten) dem Diagramm entnehmen. Als Richtwert für die Latenz sollte der mittlere Wert herangezogen werden.

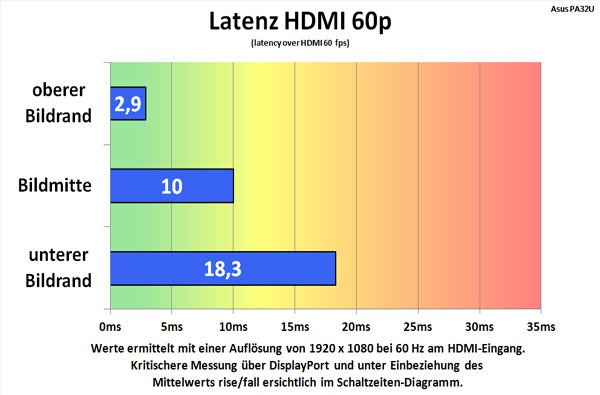

Alternative Messung (Tabelle) des Lags am HDMI-Eingang 1080p@60Hz
Alternative Messung des Lags am HDMI-Eingang 1080p@60Hz

Für den Anwender sind diese Werte aber mitunter nicht aussagekräftig, da sich in Kombination mit Grafikkarten, Treibern, Chromasubsampling sowie der verwendeten Auflösung und Framerate unterschiedliche Lag-Zeiten zugunsten oder zuungunsten des Monitors ergeben können. Zudem können die Messungen mit dem „Leo Bodnar LAG Tester“ nur am HDMI-Eingang bei 1080p@60Hz durchgeführt werden.

Die von uns angewendete Methode verfolgt daher einen anderen Ansatz. Dort messen wir die Verzögerung zwischen Bild und Ton (Audio-Ausgang der Soundkarte im Vergleich zum Signal des Lichtsensors am Monitor). Dies geschieht in der Regel am DisplayPort unter Einstellung der nativen Auflösung und bei höchster Bildfrequenz in der Bildschirmmitte.

Die real erlebte Bildverzögerung ist deshalb von oben erwähnten Faktoren (und weiteren wie DirectX) abhängig und sollte im Wertebereich zwischen Leo Bodnar und der PRAD-Messmethode liegen.

Backlight

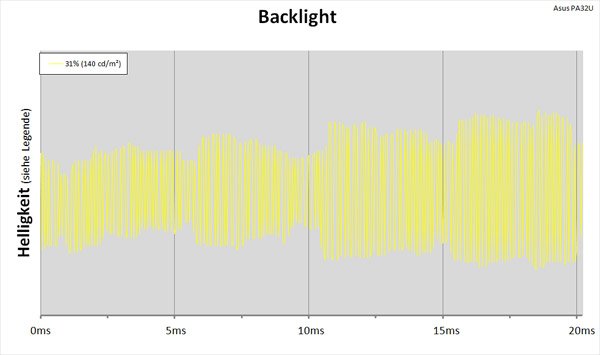

Das Hintergrundlicht des Monitors wird abhängig von der eingestellten Helligkeit gepulst. Nur bei 100 % Helligkeit leuchten die Leuchtdioden durchgängig. Doch schon bei 99 % Helligkeit werden die LEDs für kurze Zeit ausgeschaltet. Der Tastgrad der Pulsbreitenmodulation mit einer Periodendauer entspricht bei 140 cd/m² etwa 1,92 kHz. Empfindliche Personen könnten bei diesem Wert ein Flackern wahrnehmen.

LED-Backlight mit PWM
LED-Backlight mit PWM
