Test Monitor ASUS VE278Q
5/8

0
9174

Profilgenauigkeit sRGB

Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Geringe Abweichungen lassen, sofern das Messgerät exakt arbeitet, darauf schließen, dass die Monitorcharakteristik korrekt erfasst wurde und stabil bleibt. Das CMM (ColorManagementModule) farbmanagementfähiger Software kann damit möglichst (die Grenze setzt spätestens der Monitorfarbraum) ideal in Monitor-RGB transformieren. Steigen die Abweichungen zu einem späteren Zeitpunkt spürbar an, ist es Zeit für eine neue Kalibrierung und anschließende Profilierung.

Von den während der Kalibrierung durchgeführten Änderungen an Bildschirmeinstellungen und Grafikkarten-LUT (bzw. in diesem Fall Monitor-LUT), die zu einer neutralen Grauachse, gewünschter Gradation und Weißpunkt führen sollen, profitiert man auch in ungemanagten Umgebungen.

Wir beschränken uns nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die Empfehlungen für sRGB erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben.

Die Referenzwerte ergeben sich entsprechend aus dem Monitorprofil:

Parameter Ziel Erreicht
6539 6564
94.97 100.00 109.31 94.96 100.00 109.20
0,49
0,07 0,63
139 139,1
sRGB (~ Gamma 2,2) ~ 2,17 (avg.)

* CCT-Bezug

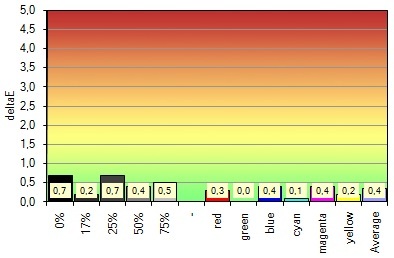

Asus Ve278q Monitor Deltae Profil


Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht.

Insbesondere der Weißpunkt ist dabei keine fixe Größe, sondern sollte sich im Idealfall nach (konstanten!) Umgebungs- bzw. Abmusterungsbedingungen richten. Die Gradation ist zwar fix mit dem jeweiligen Arbeitsfarbraum verknüpft, aber im Rahmen des Farbmanagement wird durch die Transformationen des CMM auch bei monitorseitig abweichender Gradation (sofern sie korrekt im Bildschirmprofil vermerkt ist) eine gemäß dem Quellfarbraum und seinen Parametern korrekte Darstellung sichergestellt. Sofern der Bildschirm über eine leistungsstarke Elektronik (LUT > 8-Bit) verfügt, macht es aber in jedem Fall Sinn, die für seinen bevorzugten Arbeitsfarbraum vorgesehene Gradation zu wählen, sofern dies mit Bordmitteln möglich ist.

„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Helligkeit: 33 %, Rot: 95, Grün: 100, Blau: 92.

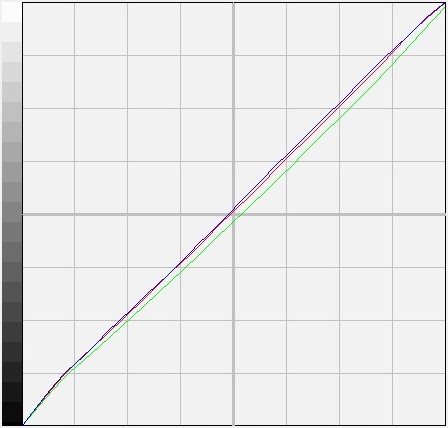

Asus Ve278q Monitor Korrektur
Darstellung der RGB-Korrekturkurven der Grafikkarte nach der „sRGB“-Softwarekalibrierung mit iColor. Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe.

Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in Adobe Photoshop entsprechende Testpattern erzeugt, mit dem sRGB-Profil des Arbeitsfarbraumes versehen und ausgemessen. Als CMM kam Adobe (ACE) zum Einsatz. Aufgrund des relativ farbmetrischen Rendering-Intents bleiben durch das CMM verursachte Farbraumkompressionen aus.

Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Kalibriert Ziel Erreicht
D65 (6502) 6585
95.04 100.00 108.88 95.07 100.00 110.19
0,79
– (0,08) 0,16
140 137,9
Nativ 0,15
Nativ 919
sRGB (~ Gamma 2,2) ~ 2,12 (avg.)

* CCT-Bezug

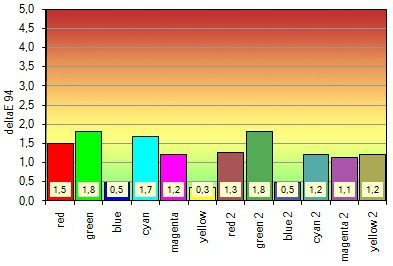

Asus Ve278q Monitor Deltae Kalibriert Srgb

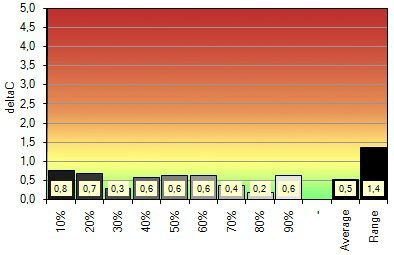

Asus Ve278q Monitor Deltac Kalibriert Srgb

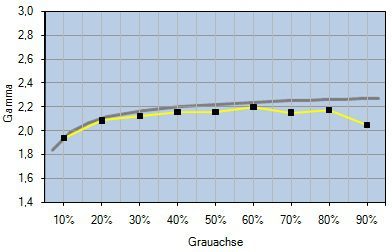

Asus Ve278q Monitor Gamma Kalibriert Srgb


Die Farbwerte verbessern sich noch etwas mehr, viel deutlicher verbessern sich aber die Grauwerte, die jetzt ein sehr gutes Ergebnis liefern. Der Gammawert liegt bis zur 80 Prozentmarke etwa auf der Ideallinie und auch an den Zielwert des Weißpunktes wurde sich weiter herangetastet. Der Kontrast ist allerdings schwächer geworden. Für die Bildbearbeitung im Amateurbereich sind diese Werte ausreichend, lediglich der Blickwinkel schränkt die Nutzung entsprechend ein.

UGRA-Test

Abschließend haben wir den Asus VE278Q auf die Empfehlungen der UGRA kalibriert (5800K, Gamma 1,8 und Helligkeit, sofern mit Bordmitteln erreichbar: 140 cd/m²), um seine Tauglichkeit für die digitale Druckvorstufe/Softproof zu bestimmen. Die Zertifizierung kann aber natürlich auch mit anderen Parametern erreicht werden. Falls der Monitor keinen Gamma-Regler besitzt, wird durch die Kalibrierung der Tonwertumfang im Regelfall zu stark eingeschränkt, um den Test mit den vorgegebenen Parametern zu bestehen. Den Schwarzwert begrenzen wir manuell auf 0,3 cd/m², um Schwächen des EyeOne Pro zu minimieren.

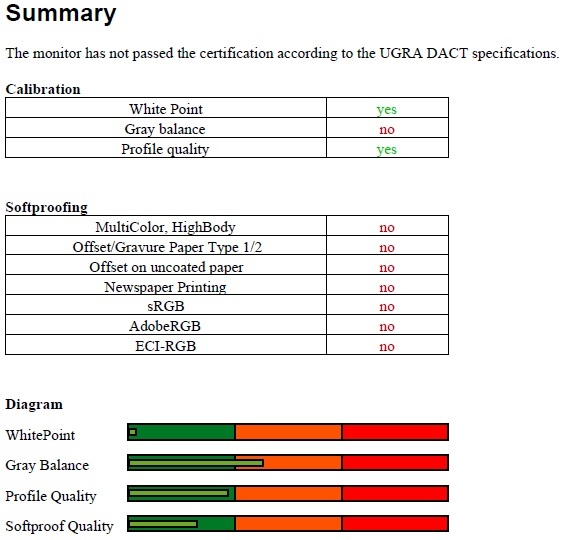

Asus Ve278q Monitor Ugra
Der ausführliche UGRA-UDACT-Report kann als PDF Datei heruntergeladen werden.

Der UGRA-Test wurde nicht bestanden, weil die Grauwerte zu stark von den Vorgaben abwichen. Erreicht werden muss eine Übereinstimmung von mindestens 95 Prozent die der Asus VE278Q mit 92,5 Prozent knapp verfehlte.
