Ausmessung und Kalibration

Wir haben im Folgenden den Dell ST2220T vor und nach Kalibration und Profilierung umfangreich vermessen und die Ergebnisse ausgewertet. Die Ergebnisse sind insbesondere für die elektronische Bildverarbeitung interessant. Für den Office-Betrieb und Spiele ist zumindest eine ausreichende Neutralität des Bildschirms wichtig. Die Messungen werden in einer eigenen Software ausgewertet. Das ermöglicht exakte und detaillierte Aussagen zum vorliegenden Testgerät.

Farbraumvergleich in Lab (D50)

Zunächst haben wir ermittelt, wie gut der X2472HD verschiedene Farbräume abdeckt. Als Referenz nutzen wir den Arbeitsfarbraum sRGB. Da es sich um einen Bildschirm ohne erweiterten Farbraum handelt, ist ein Arbeiten mit AdobeRGB oder ECI-RGB 2.0 nicht sinnvoll möglich. Zusätzlich haben wir mit dem „ISOcoated_v2_eci.icc“-Profil verglichen. Es basiert auf den FOGRA39-Charakterisierungsdaten und repräsentiert die Standard-Druckbedingungen für den Offset-Druck auf bestimmten Papiertypen. Die exakten Bedingungen können als PDF-Dokument angesehen werden.

3D-Farbraumvergleich

Erläuterung der 3D Ansichten und Informationen zu ihrer Erstellung.

ISOcoated (FOGRA39): 92,5 % Abdeckung

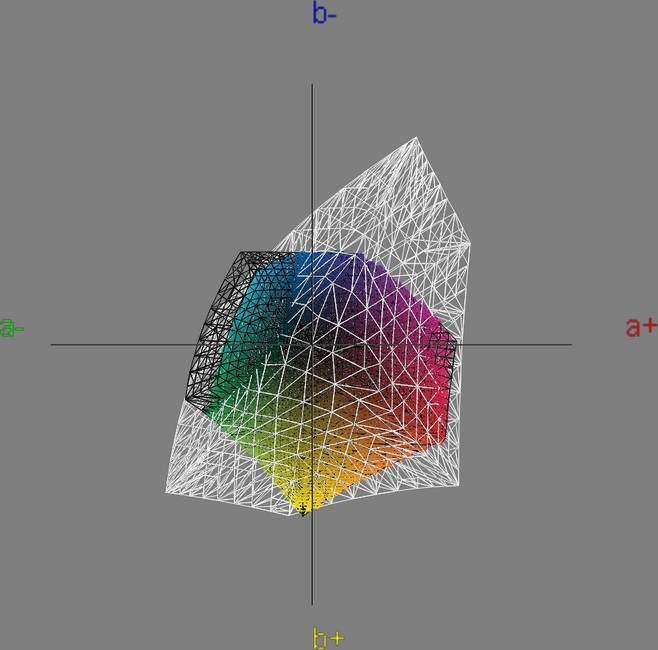

Dell St2220t Monitor Vergleich Iso1

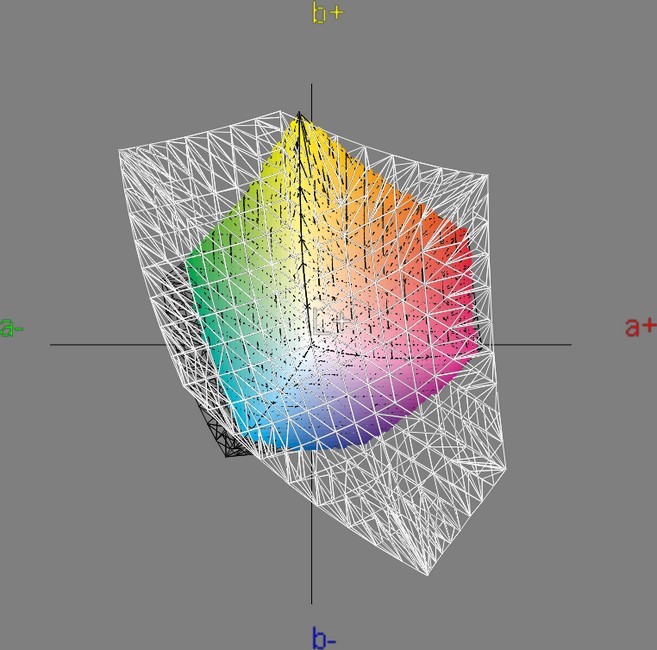

Dell St2220t Monitor Vergleich Iso2


sRGB: 93,9 % Abdeckung

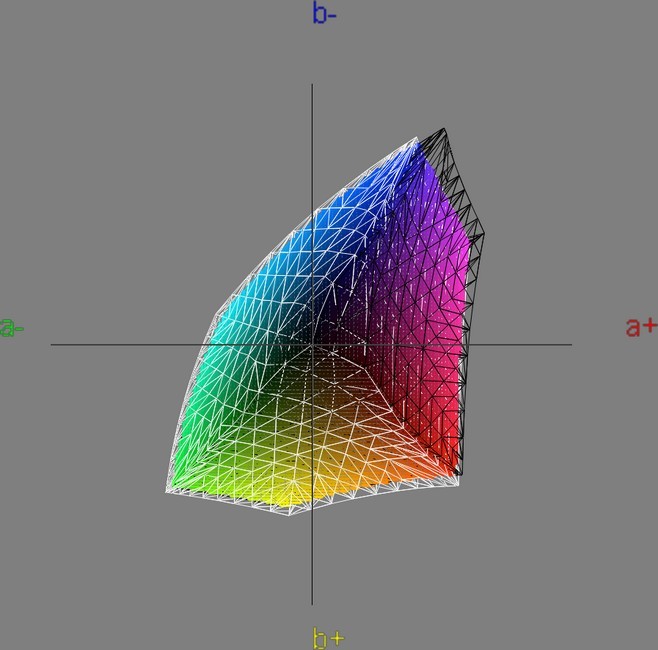

Dell St2220t Monitor Vergleich Srgb1

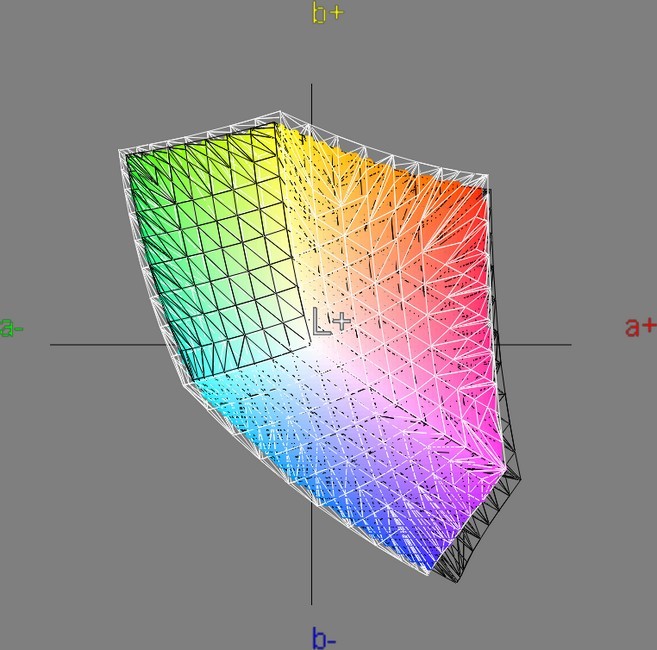

Dell St2220t Monitor Vergleich Srgb2


Der ST2220T zeigt ein durchschnittliches Verhalten für ein Display mit gewöhnlicher CCFL-Hintergrundbeleuchtung. Eine 94-prozentige Abdeckung des sRGB-Farbraums ist für den Heimgebrauch absolut in Ordnung.

Auswertung der farbmetrischen Tests

Die Ergebnisse der farbmetrischen Tests haben wir im folgenden Abschnitt ausführlich aufbereitet. Neben der Werkseinstellung wurde noch der sRGB-Bildmodus vermessen.

Erläuterung der DeltaE Abweichung für Farbwerte und Weißpunkt.

Erläuterung der DeltaC Abweichung für Grauwerte.

Erläuterung zur Darstellung der Gradation.

Zunächst haben wir den Dell ST2220T in der Werkseinstellung vermessen und die Ergebnisse mit dem sRGB-Farbraum verglichen. Da der Monitor keine sinnvoll verwendbaren Bildmodi besitzt, haben wir dementsprechend auch keine weiteren Messungen im unkalibrierten Zustand durchgeführt.

Vergleich der Werkseinstellung mit dem sRGB-Arbeitsfarbraum

Werkseinstellung Ziel Erreicht
D65 (6502) 6604
95.04 100.00 108.88 91.22 100.00 103.69
7,5
– (0,08) 7,9
212,3
0,17
1248
sRGB ~2,11 (avg.)

* CCT-Bezug

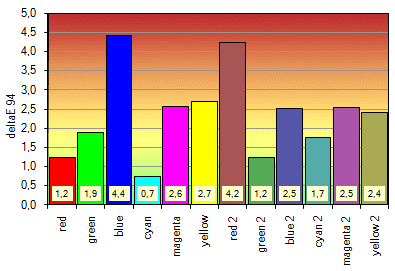

Dell St2220t Monitor Farbwerte Werk

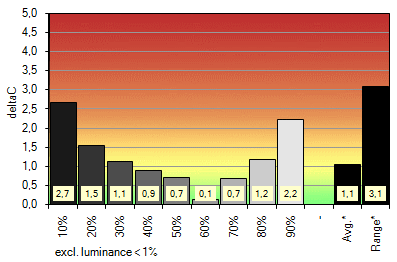

Dell St2220t Monitor Grauachse Werk

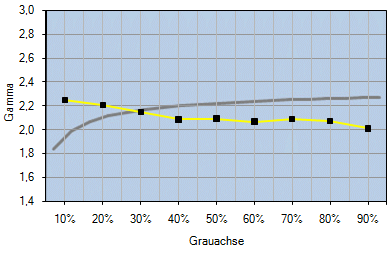

Dell St2220t Monitor Gamma Werk


In der Werkseinstellung liefert der Dell ST2220T bereits ein relativ neutrales Bild, das den Ansprüchen eines Heimanwenders vollauf genügen dürfte. Für farbverbindliches Arbeiten ist jedoch eine Kalibrierung unausweichlich.

Profilgenauigkeit

Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Wir beschränken uns dabei nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die sRGB-Empfehlungen bezgl. Weißpunkt und Gradation erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben. Die Referenzwerte leiten sich entsprechend aus dem Monitorprofil ab.

Profilgenauigkeit Ziel Erreicht
6497 6497
95.02 100.00 108.75 95.05 100.00 108.81
0,10 0,07
0,02 0,08
140,2 140,2
sRGB ~2,17 (Avg.)

* CCT-Bezug

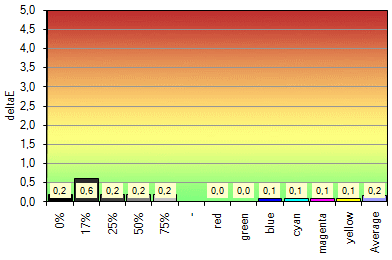

Dell St2220t Monitor Profilgenauigkeit


Es sind keine signifikanten Abweichungen zwischen den Messwerten und den Werten im Monitorprofil festzustellen. Dies lässt darauf schließen, dass das Monitorprofil korrekt erfasst wurde und vom Monitor über längere Zeit so gehalten werden kann.

Vergleich mit dem sRGB-Farbraum

Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht. Weißpunkt und Gradation sind dabei im Rahmen der Kalibrierung keine fixen Größen.

„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Helligkeit: 44 %
Kontrast: 75 %
Rot: 100
Grün: 94
Blau: 98

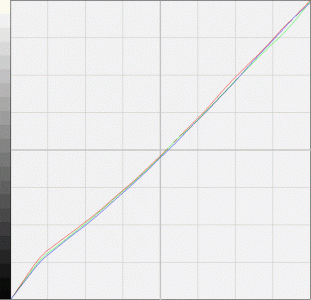

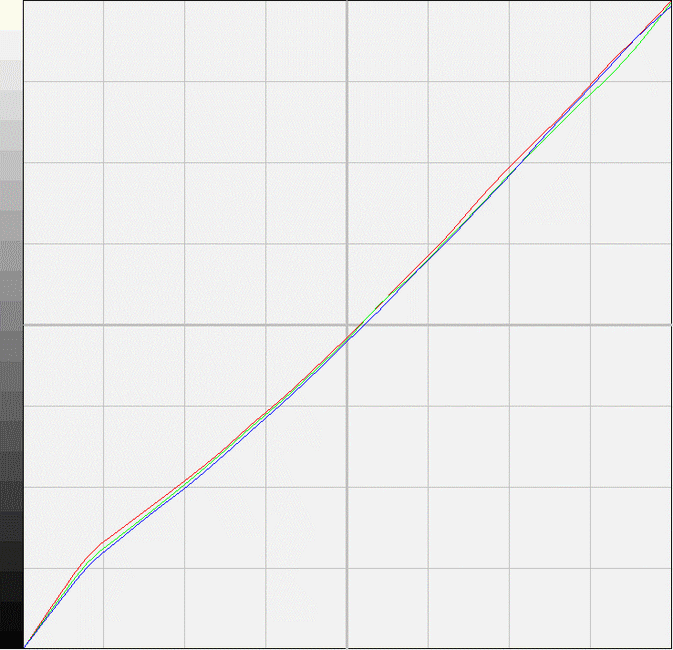

Dell St2220t Monitor Korrekturkurve
Darstellung der RGB-Korrekturkurve der Grafikkarte nach der „sRGB“-Softwarekalibrierung mit iColor. Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe.

Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in dem OpenSource-Layoutprogramm Scribus entsprechende Testpattern erzeugt, mit dem sRGB-Profil versehen und ausgemessen. Aufgrund des relativ farbmetrischen Rendering-Intents bleiben durch das CMM verursachte Farbraumkompressionen aus.

Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Kalibriert Ziel Erreicht
D65 (6502) 6588
95.04 100.00 108.88 95.50 100.00 110.12
0,76
– (0,08) 0,02
140,00 138,6
0,13
1066
sRGB sRGB (~2,2)

* CCT-Bezug

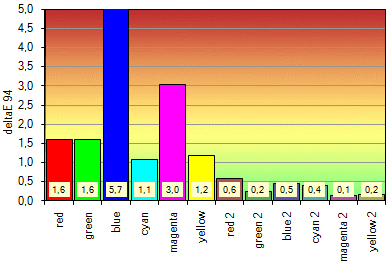

Dell St2220t Monitor Farbwerte Kalibriert

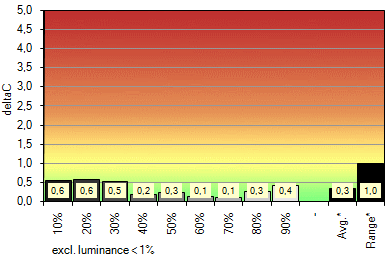

Dell St2220t Monitor Grauachse Kalibriert

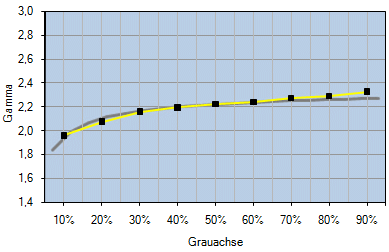

Dell St2220t Monitor Gamma Kalibriert


Die Kalibrierung war erfolgreich, farbverbindliches Arbeiten ist jetzt (mit Einschränkungen) möglich. Die Primär- und Sekundärfarbwerte weisen zwar immer noch teils erhöhte Abweichungen auf; da aber die Abweichungen in den Tertiärfarben äußerst gering ausfallen, kann man dies auf die nicht ganz vollständige Abdeckung des sRGB-Farbraums zurückführen. Folglich lassen sich Nichtlinearitäten des Bildschirms als Ursache ausschließen.

Der Kontrast verringert sich durch die Kalibrierung und die damit verbundenen Reduzierung der Farbkanäle auf einen immer noch sehr guten Wert von etwas über 1.000:1.
