Messungen nach Kalibration und Profilierung

Für die nachfolgenden Messungen wurde der EIZO EV2780 aus Quato iColor Display heraus kalibriert und profiliert. Die angestrebte Helligkeit lag bei 140 cd/m². Als Weißpunkt wurde D65 gewählt.

Beides stellt keine allgemeingültige Empfehlung dar. Das gilt auch für die Wahl der Gradation, zumal die aktuelle Charakteristik im Rahmen des Farbmanagements ohnehin berücksichtigt wird.

Für die Kalibrierung im OSD wurden folgende Werte eingestellt:

Bildmodus: User 1
Helligkeit: 86
Kontrast: 50
Gamma eingestellt: 2,2
Gamma gemessen: 2,19
Farbtemperatur: 6500 K
RGB: 98/96/100
Color-Gamut: k. A.
DUE Priority: k. A.
Schärfe: k. A.
Reaktionszeit: Standard

Profilvalidierung

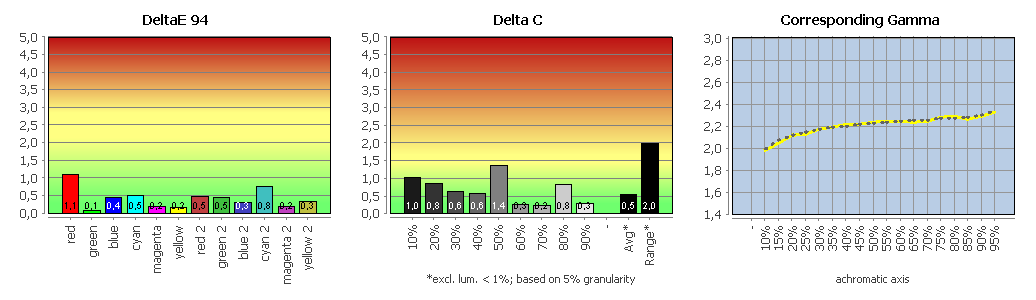

Eizo Ev2780 Bk Monitor Val


Bei der Validierung zeigt der EIZO keine auffälligen Drifts oder unschönen Nichtlinearitäten. Das Matrix-Profil beschreibt seinen Zustand sehr exakt. Eine Wiederholung der Profilvalidierung nach 24 Stunden ergibt keine signifikant erhöhten Abweichungen. Alle Kalibrationsziele wurden erreicht. Die Graubalance ist gut, und die Farbwerte sind beinahe sehr gut.

Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Vergleich mit sRGB (farbtransformiert)

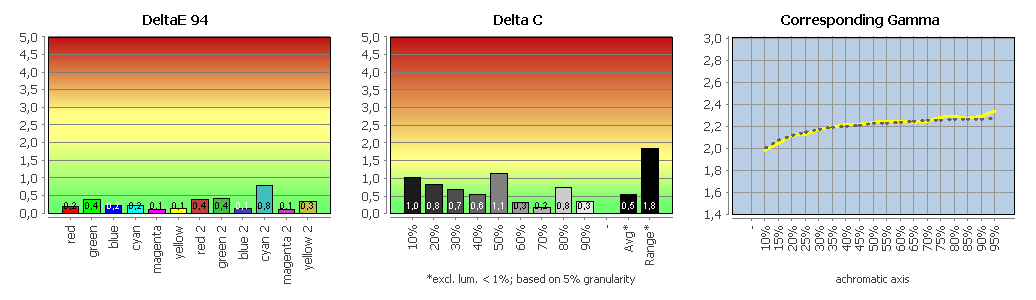

Eizo Ev2780 Bk Monitor Kal Srgb


Unser CMM berücksichtigt Arbeitsfarbraum- und Bildschirmprofil und führt auf dieser Basis die notwendigen Farbraumtransformationen mit farbmetrischem Rendering-Intent durch. Nach der Kalibration ist das Ergebnis bei den Buntfarben sehr gut und frei von jeglichen Auffälligkeiten. Lediglich die Graustufen verhindern ein sehr gutes Gesamtergebnis.

Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Reaktionsverhalten

Das Reaktionsverhalten haben wir in nativer Auflösung bei 60 Hz am DisplayPort untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.

Bildaufbauzeit und Beschleunigungsverhalten

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.

Der Messwert CtC (Color to Color) geht über die herkömmlichen Messungen von reinen Helligkeitssprüngen hinaus – schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren. Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.

Im Datenblatt wird eine Reaktionszeit von 5 ms für GtG genannt. Eine Beschleunigungsoption (Overdrive) ist vorhanden. Hier gibt es die Stellungen „Aus“, „Standard“ und „Verbessert“. Als Standardwert ist „Standard“ voreingestellt.

60 Hz, Overdrive „Aus“

Bei abgeschaltetem Overdrive ist die Abstimmung erwartungsgemäß neutral, und den schnellsten Grauwechsel messen wir mit 13,6 ms. Der Schwarz/Weiß Wert liegt bei 16 ms, der Durchschnitt aller Grauwechsel bei 24,4 ms und der CtC-Wert beträgt 17,8 ms.

Das Schaltzeitendiagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.

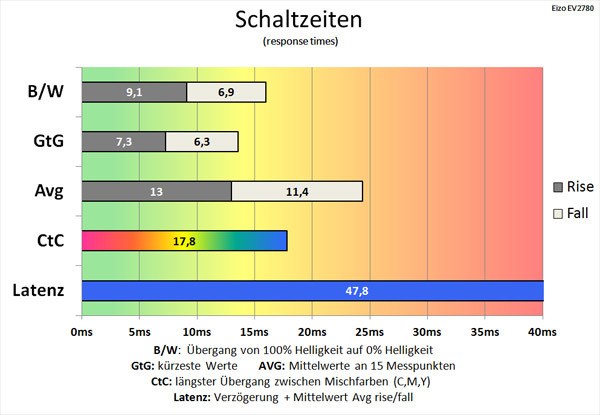

Eizo Ev2780 Bk Monitor 60Hz Schaltzeiten Aus

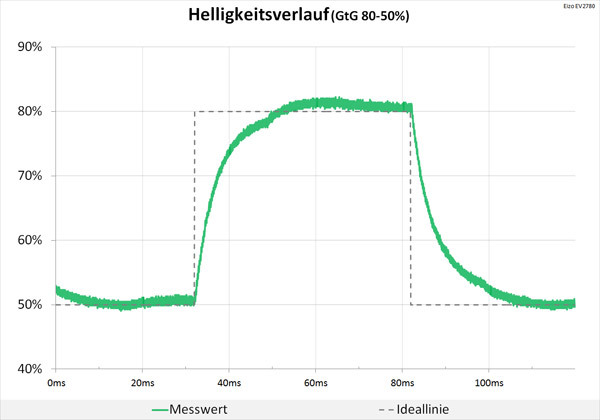

Eizo Ev2780 Bk Monitor 60Hz Gtg Aus
60 Hz (Overdrive „Aus“): Neutrale Abstimmung

60 Hz, Overdrive „Standard“

In der Werkseinstellung „Standard“ bei 60 Hz werden die Schaltzeiten schon deutlich verkürzt, die Abstimmung bleibt dennoch frei von Überschwingern. Den schnellsten Grauwechsel messen wir mit 12,7 ms. Auch kritische Farbübergänge stellen für den EIZO keinerlei Hürden dar. Der Durchschnittswert für unsere 15 Messpunkte beträgt 18,9 ms. Der Schwarz/Weiß Wert erhöht sich auf 20 ms und der CtC-Wert reduziert sich auf 13 ms.

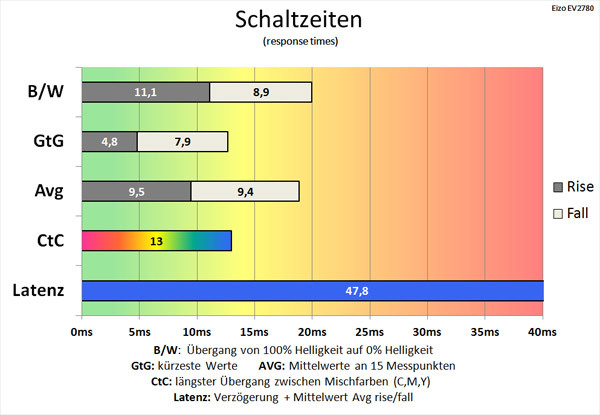

Eizo Ev2780 Bk Monitor 60Hz Schaltzeiten Standard

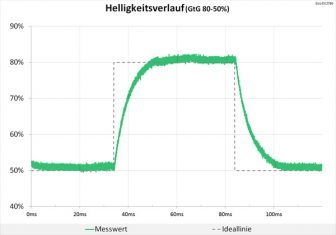

Eizo Ev2780 Bk Monitor 60Hz Gtg Standard
60 Hz (Overdrive „Standard“): Ordentliche Schaltzeiten, frei von Überschwingern

60 Hz, Overdrive „Verbessert“

In der höchsten Stellung „Verbessert“ lassen sich alle Messwerte nochmals deutlich verkürzen. Der Schwarz/Weiß Wert liegt jetzt bei 15,6 ms und der schnellste Grauwechsel bei 7,2 ms. Auch die durchschnittlichen Grauwechsel sind mit 10,7 ms deutlich verkürzt. Bei den Farbwechseln liegt der CtC-Wert bei schnellen 5,4 ms. Die Neutralität ist zwar nicht mehr gewahrt, aber die Überschwinger sind nun auch nicht so hoch, dass unsere Grafik gesprengt wird. EIZO hat hier das Maximum aus dem Monitor herausgekitzelt. Allerdings muss man hier auch mit entsprechenden Doppelkonturen rechnen.

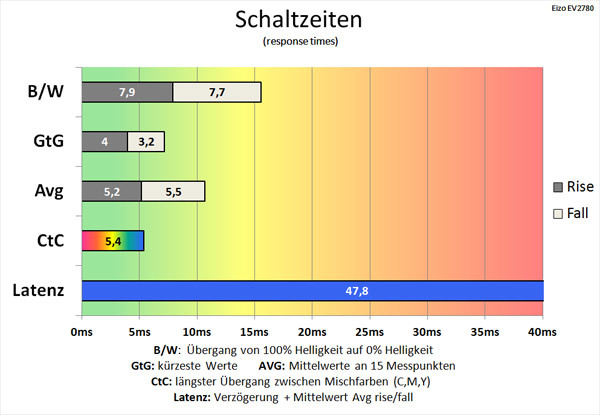

Eizo Ev2780 Bk Monitor 60Hz Schaltzeiten Verbessert

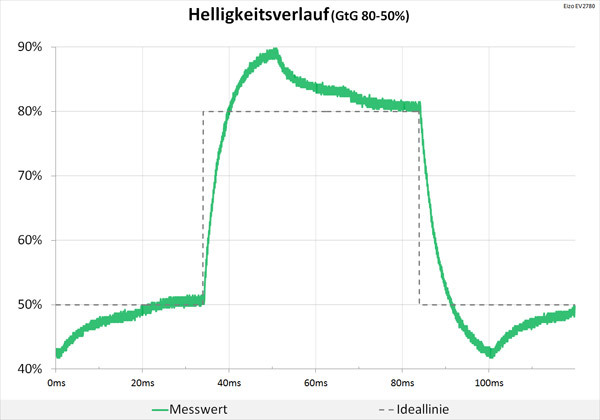

Eizo Ev2780 Bk Monitor 60Hz Gtg Verbessert
60 Hz (Overdrive „Verbessert“): Sehr flotte Schaltzeiten, aber auch sichtbare Überschwinger

Netzdiagramme

In den folgenden Netzdiagrammen sehen Sie alle Messwerte zu den unterschiedlichen Helligkeitssprüngen unserer Messungen im Überblick. Im Idealfall würden sich die grünen und die roten Linien eng am Zentrum befinden. Jede Achse repräsentiert einen in dem Pegel und der Dynamik definierten Helligkeitssprung des Monitors, gemessen über Lichtsensor und Oszilloskop.

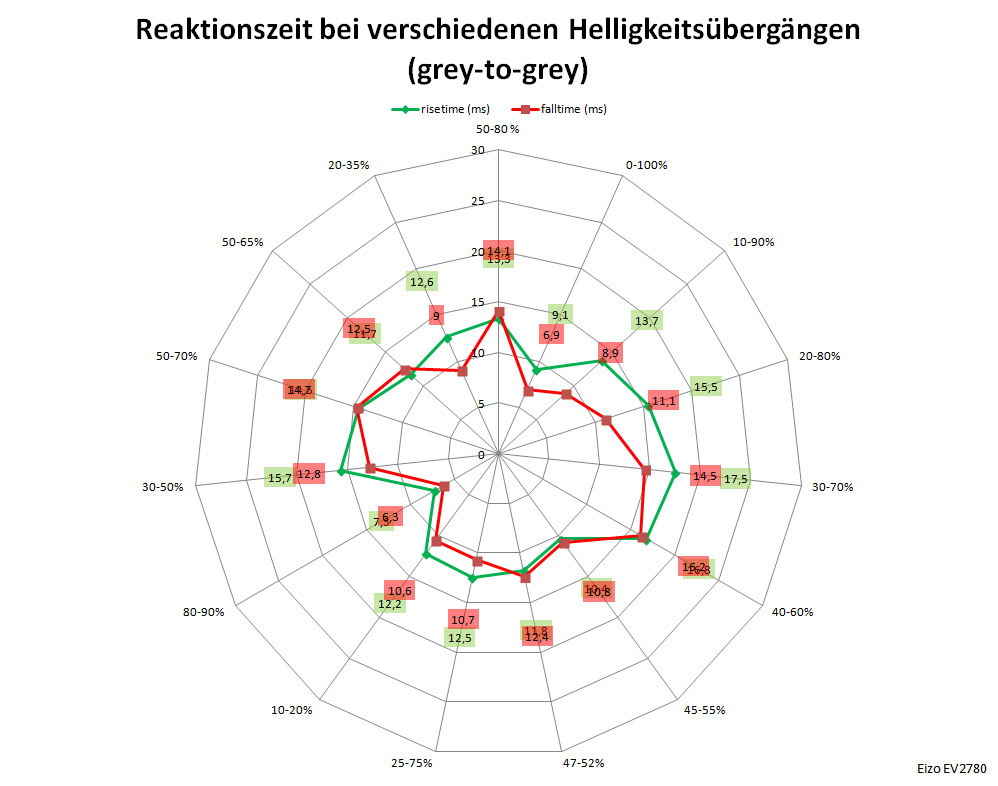

Eizo Ev2780 Bk Monitor 60Hz Netz Aus

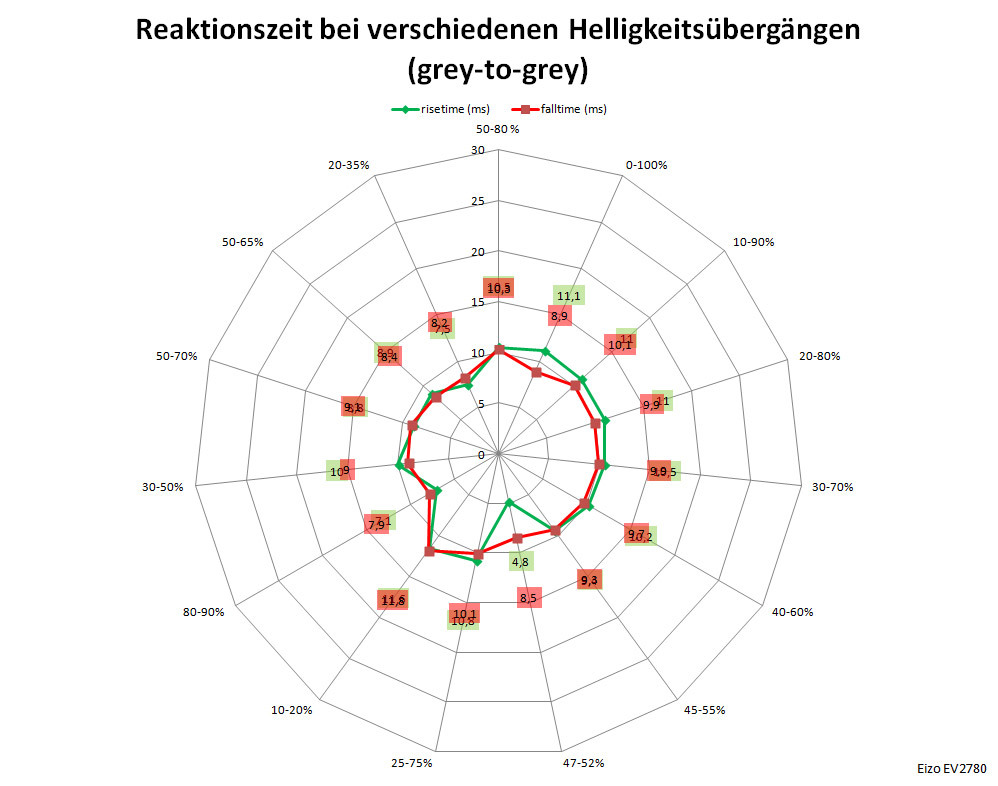

Eizo Ev2780 Bk Monitor 60Hz Netz Standard
60 Hz, Overdrive „Aus“ und „Standard“

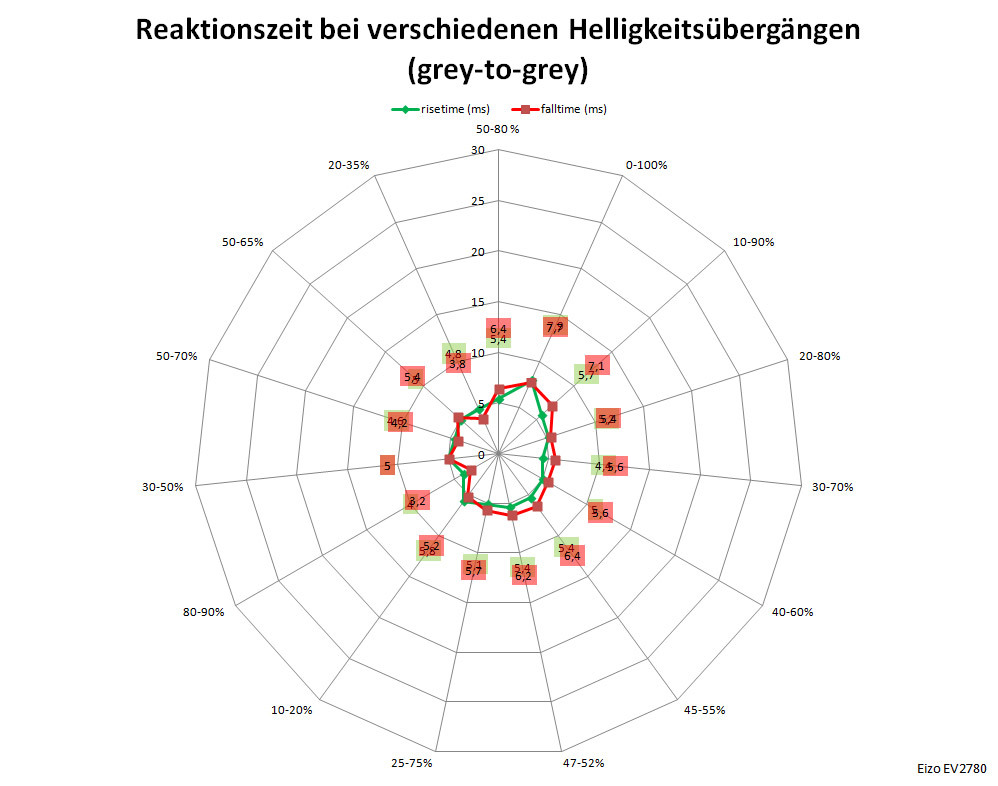

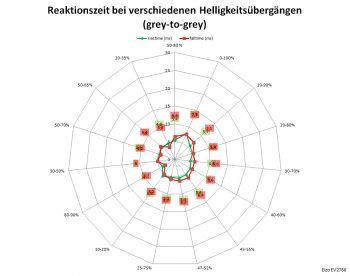

Eizo Ev2780 Bk Monitor 60Hz Netz Verbessert
60 Hz, Overdrive „Verbessert“
