Farbraumvergleich

sRGB ist gewissermaßen der kleinste gemeinsame Nenner für das Zusammenspiel verschiedener Eingabe- und Ausgabegeräte im Consumerbereich. Zudem geht Windows von sRGB aus, wenn zu einem Gerät oder einer Grafikdatei kein Farbprofil vorliegt.

Viele Farbdrucker arbeiten auf Normalpapier mit dem sRGB-Profil. Auch deshalb ist der sRGB-Farbraum im Gegensatz zum ISOcoated-Druckfarbraum für „Normalanwender“ von Bedeutung. Durch die starke Verbreitung der digitalen Spiegelreflexkameras und der zunehmenden Amateurfotografie, haben auch Bilderdienste viele ihrer Belichtungsmaschinen auf den sRGB-Farbraum umgestellt, um dem Kunden die Auseinandersetzung mit speziellen Farbräumen zu ersparen.

Interessant allerdings auch der Vergleich zum Isocoated-Farbraum des Offset-Drucks, da dieser in der Regel dem Mindesten entspricht, was aktuelle Tintenstrahldrucker bewältigen können. Viele moderne Tintenstrahldrucker und Druckverfahren decken darüber hinaus einen noch größeren Bereich ab.

ISOcoated: 90 % Abdeckung

Eizo Hd2442w Ts Monitor Eizo Hd2442w Gamut Isocoated
Zweidimensionaler Vergleich des Monitor-Farbraums (schwarze Linie) mit dem Referenzfarbraum „Isocoated“ des Offset-Drucks (rote Linie).

Weiterhin haben wir ermittelt, wie gut der Eizo HD2442W verschiedene Farbräume abdeckt. Wichtig für Standardnutzer ist die sRGB-Abdeckung. AdobeRGB ist hingegen für Grafiker und Fotografen von Interesse, ebenso wie der Farbraum ECI RGB 2.0. Da der HD2442W über keinen erweiterten Farbraum verfügt, haben wir uns ausschließlich auf den sRGB Farbraum konzentriert.

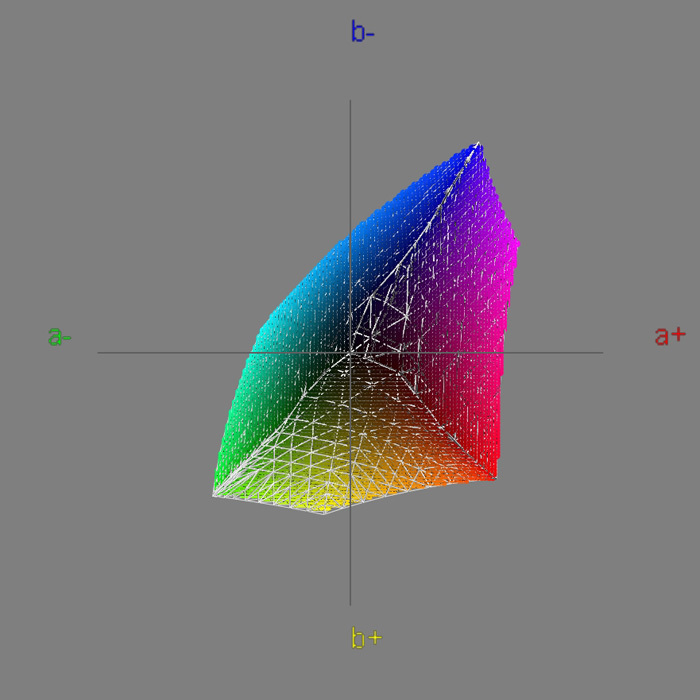

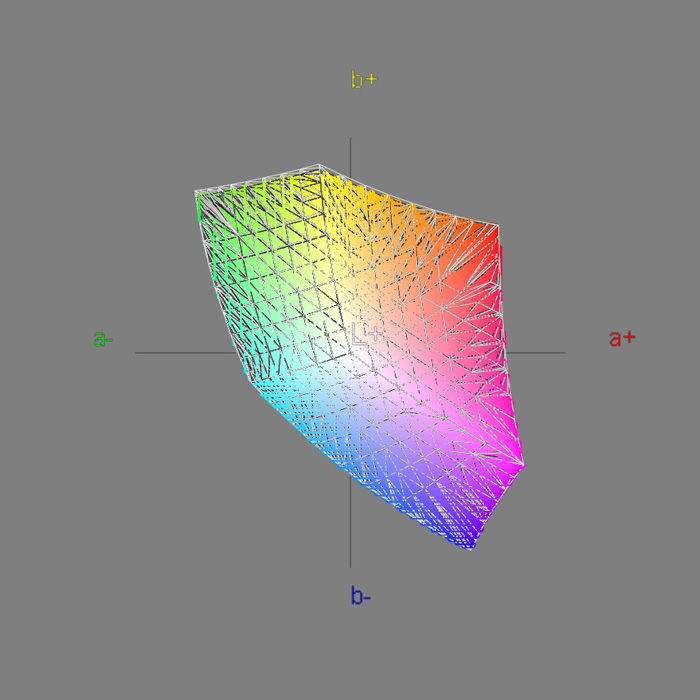

Erläuterung der 3D Ansichten: Das schwarze Netz stellt den jeweiligen Standard-Farbraum dar, das weiße Netz den Monitorfarbraum. Die tatsächliche Schnittmenge beider Farbräume macht der bunte Würfel kenntlich. Der Monitorfarbraum kann den tatsächlichen Farbraum dann nicht mehr darstellen, wenn das schwarze Netz aus dem Würfel herausragt. Wenn der Monitorfarbraum größer ist als der jeweilige Standardfarbraum, so ragt das weiße Netz aus dem Würfel heraus.

sRGB: 100 % Abdeckung

Eizo Hd2442w Ts Monitor Eizo Hd2442w Gamut Srgb1
Eizo Hd2442w Ts Monitor Eizo Hd2442w Gamut Srgb2


Der Farbraum ISOcoated wird mit 90 Prozent gut abgebildet. Eine perfekte Abdeckung von 100 Prozent erzielt der Eizo HD2442W allerdings beim sRGB-Farbraum. Besser kann man es nicht machen.

deltaE Abweichung

Erläuterung der deltaE Abweichung: Die Abweichung der Farbwerte wird in deltaE 94 (dE) angegeben und ist ein Maß für den Farbstand. Somit können Unterschiede einer Testfarbe mit einer Vergleichsfarbe normiert ausgedrückt werden.

Gemessen werden mehrere Grauabstufungen, die primären (RGB) und die sekundären (CMY) Grundfarben. Ein deltaE Wert von 1 entspricht dem kleinsten Farbunterschied, den das menschliche Auge wahrnehmen kann. Bei den Farben erkennen die meisten Menschen ab einem Wert von 3 einen Unterschied. Unsere Augen sind allerdings für Grüntöne besonders empfindlich, so dass bei diesen bereits kleinere Unterschiede wahrgenommen werden. Die durchschnittliche Abweichung sollte unter 3 dE liegen, das Maximum unter 10 dE, besser unter 6 dE. Bis 10 dE haben zwei Farben aber noch genügend Ähnlichkeit zueinander.

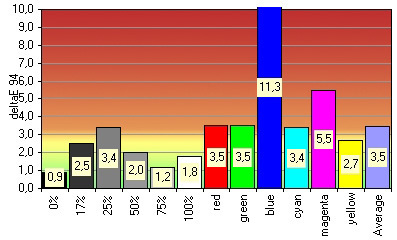

Vergleich der Werkseinstellung mit dem sRGB-Standard

Werkseinstellung sRGB-Standard Erreicht
6500 6698
140 385
0,00 0,20
Nativ 1924
sRGB (~2,2) 2,08
Eizo Hd2442w Ts Monitor Eizo Hd2442w Farbe Werk1


Im Auslieferungszustand zeigt das benutzerdefinierte Farbprofil des HD2442W bei deaktivierter Farbtemperatur mit einem durchschnittlichen deltaE von 3,5 auf den ersten Blick ein gutes Ergebnis. Den größten Ausreißer leistet sich blau, aber auch die Grautöne könnten noch etwas optimaler dargestellt werden, auch wenn diese noch im Rahmen liegen.

Der Weißwert wird geringfügig verfehlt und auch der Gammawert ist mit 2,08 nicht optimal getroffen. Die werksseitig eingestellte Helligkeitswert von 100 Prozent, sollte unbedingt für den täglichen Gebrauch abgesenkt werden.

Der Monitor verfügt noch über die Werksprofile sRGB, Text, Spiele, Film und Bild, welche wir uns ebenfalls genauer angesehen haben.

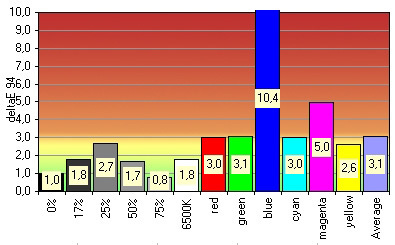

Vergleich des Werksprofils „sRGB“ mit dem sRGB Standard

Werkseinstellung sRGB-Standard Erreicht
6500 6737
140 352
0,00 0,20
Nativ 1759
sRGB (~2,2) 2,09
Eizo Hd2442w Ts Monitor Eizo Hd2442w Farbe Werk2


Mit dem sRGB Profil des Monitors erzielt man im Vergleich zur Werkseinstellung „Benutzerdefiniert“ ein geringfügig besseres Ergebnis. Zwar ist der Weißpunkt wieder um 1,8 deltaE verfehlt worden, aber die Werte in den Farben und auch in den Grautönen haben sich verbessert. Im Durchschnitt schneidet dieses Monitorprofil mit 3,1 deltaE gut ab.

Die anderen Monitorprofile dienen dem subjektiven Bildgenuss beim Spielen, Lesen oder Filme schauen und richten sich daher nicht nach dem sRGB-Standard. Um eine Aussage über die Stabilität machen zu können wurden allerdings die im Monitor wählbaren Temperaturwerte gemessen. Das Ergebnis ist insgesamt als gut zu bezeichnen: Die Werte wichen nie mehr als 150 K vom Zielwert ab. Auch die vier wählbaren Gammawerte lagen sehr nah am jeweiligen Zielwert und überschritten diesen nur um 0,02.

Anschließend haben wir den Eizo HD2442W auf 6500K, 140 cd/m² und Gamma sRGB (~2,2) kalibriert und erneut ausgemessen.

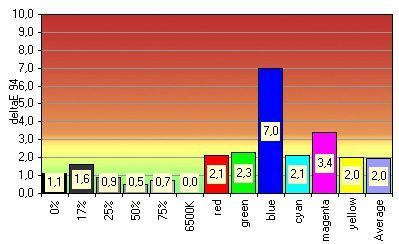

Vergleich des kalibrierten Profils mit dem sRGB Standard

Werkseinstellung Ziel Erreicht
6500 6542
140 140
0,00 0,10
Nativ 1399
sRGB (~2,2) 2,19
Eizo Hd2442w Ts Monitor Eizo Hd2442w Farbe Kalibration


Im kalibrierten Zustand wird der Weißpunkt optimal getroffen und auch der Schwarzpunkt konnte weiter gesenkt werden, was sich positiv auf den Kontrastumfang auswirkt. Der Gammawert ist mit 2,19 fast perfekt.nn

Die durchschnittliche deltaE-Abweichung kann auf ausgezeichnete 2,0 gesenkt werden. Im Vergleich zu den Profilwerten des Monitors ist dies eine sichtbare Verbesserung. Die Abweichungen in den Farben haben sich enorm verbessert, lediglich der Blauwert bleibt erhöht. Sehr deutlich konnten sich auch die Grauwerte verbessern. Mit einer maximalen Abweichung von 1,6 sind diese fast perfekt.

Um diese Werte zu erreichen wurde ein Helligkeitswert von 22 Prozent gewählt. Die RGB Farbwerte lauten: 98 (rot), 100 (grün) und 92 (blau).
