Bedienung und OSD

Das OSD (On-Screen-Display) des Eizo S2410W-K ist zwar recht übersichtlich aufgebaut, aber um Einstellungen vorzunehmen muss viel mir den Pfeiltasten im Menü navigiert werden. Die Bedienung des OSD erfolgt über Sensortasten. Jeder Druck auf eine dieser Tasten wird zwar mit einem Piepton quittiert, aber an das Gefühl von mechanischen Tasten kommen sie nicht heran. Der Signalton kann im OSD deaktiviert werden. Die Sensortasten sind farblich abgesetzt und auch unter ungünstigen Lichtverhältnissen gut erkennbar. Die Beschriftung ist somit beim S2410W-K deutlich besser gelöst als beim S2110W-K.

Eizo S2410w K Monitor Eizo S2410w K Sensortasten
Sensortasten

Das mit dem S2110W-K identische Bedienkonzept konnte uns nicht überzeugen. Die Schwäche der Tasten liegt in der unpräzisen Reaktion auf Druck. Schon ein minimal zu lange Berührung der Taste, führt zu einer mehrfachen Ausführung der jeweiligen Funktion.

Einige Einstellungen können direkt per Taste aufgerufen werden, so dass zum Einstellen nicht das OSD aktiviert werden muss. Mit SIGNAL kann zwischen den beiden DVI-I Eingängen umgeschaltet werden, AUTO aktiviert bei analogem Anschluss die automatische Bildanpassung, mit ENTER wird das OSD aufgerufen, mit und kann zwischen den Farbprofielen Custom, Movie, Picture, Text und sRGB direkt umgeschaltet werden, mit und wird die Helligkeitseinstellung aufgerufen. Als letzte Taste bleibt noch die Sensortaste für Power Ein/Aus.

Im folgenden Bilder und Informationen zum Funktionsumfang des OSD:

Eizo S2410w K Monitor Eizo S2410w K Osd1
 OSD: Hauptmenü

Hauptmenü
Von hier gelangt man in die Untermenüs: Bildparameter, Farbe, Powermanager, Andere Funktionen, Informationen, Sprache und Beenden.

Bildparameter
Hier können im analogen Betrieb folgende Einstellungen vorgenommen werden: Clock, Phase, Bildposition, Bereich und Glätten.

Eizo S2410w K Monitor Eizo S2410w K Osd2
 OSD: Helligkeit

Farben
In diesem Menü können folgende Farbeinstellungen vorgenommen werden: Helligkeit, Farbtemperatur, Gamma, Sättigung, Farbton, Kontrast (für Rot, Grün und Blau einzeln), 6 Farben Einstellung (Rot, Gelb, Grün, Cyan, Blau und Magenta) und Zurücksetzen.

Eizo S2410w K Monitor Eizo S2410w K Osd3
OSD: PowerManager

Powermanager
Hier kann der Stand-by-Mode nach VEAS DPMS aktiviert und deaktiviert werden.

Eizo S2410w K Monitor Eizo S2410w K Osd4
OSD: Andere Funktionen

Andere Funktionen
In diesem Untermenü sind weitere Funktionen zusammengefasst: Bildgröße, Randintensität, Signal-Priorität, Abschaltfunktion, Signalton, OSD-Einstellungen, Netzkontroll-LED und Zurücksetzen.

Unter Bildgröße kann das Interpolationsverhalten des Eizo S2410W-K eingestellt werden (Vollbild, Seitengerecht und 1:1). Bei Randintensität kann die Intensität des schwarzen Anzeigebereichs rund um das dargestellte Bild eingestellt werden. Unter Signal Priorität wird eingestellt ob DVI-I Eingang 1 oder 2 Priorität hat, oder ob der Eingang manuell ausgewählt wird. Bei Abschaltfunktion kann die Zeit gewählt werden, nach der dich das Display abschaltet. Unter Signalton kann der Piepton, beim aufrufen einer Funktion mit den Sensortasten, aus- und eingeschalten werden. Bei OSD-Einstellungen können Lage, Größe, Transparenz und Anzeigedauer des OSD eingestellt werden. Unter Netzkontroll-LED kann die Power-LED aus- und eingeschalten werden. Als letztes gibt es noch den Menüpunkt Zurücksetzen, bei dem alle Einstellungen auf die Herstellereinstellungen zurückgesetzt werden.

Informationen
Hier kann der Betriebszustand, wie Auflösung, horizontale und vertikale Frequenz, Betriebsdauer und weitere Informationen abgerufen werden.

Sprache
Unter dem Menüpunkt Sprache wird die im OSD angezeigt Sprache im ausgewählt: Englisch, Deutsch, Französisch, Spanisch, Italienisch, Schwedisch und Japanisch.

Beenden
Verlassen des OSD. Durch schnelles zweimaliges drücken der Entertaste, kann das OSD, egal in welchem Menü man sich grade befindet, ebenfalls verlassen werden.

Dem Eizo S2410W-K liegt ein USB-Kabel bei und zusammen mit dem Eizo ScreenManager Pro, der auf der mitgelieferten CD enthalten ist, lassen sich alle Einstellungen des Monitors bequem und schnell per Mausklick durchführen.

Eizo S2410w K Monitor Eizo S2410w K Screenmanager1

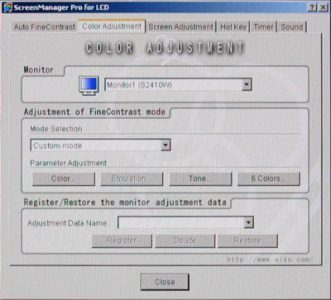

Eizo ScreenManager Pro

Der Eizo Screenmanager bietet einen erweiterten Funktionsumfang. Es können z.B. bestimmte Einstellungen mit einer Anwendung verknüpft werden. Beim Start dieser Anwendung werden dann die entsprechenden Einstellungen automatisch vorgenommen. Es lassen sich auch Hot-Keys definieren, mit deren Hilfe Einstellungen schnell durchgeführt werden können.

Eizo S2410w K Monitor Eizo S2410w K Screenmanager2

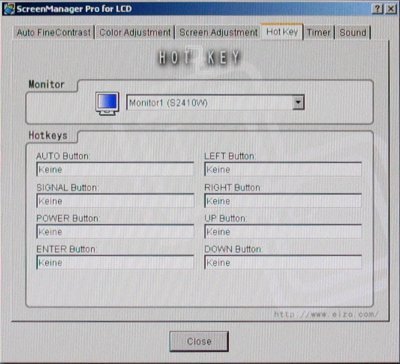

Hot-Key-Einstellungsmenü des ScreenManager Pro

Nach unserer Meinung sollte die Bedienung eines Monitors mit den verfügbaren Tasten vernünftig möglich sein. Sensortasten, wie die des Eizo S2410W-K, können es jedenfalls nicht mit guten mechanischen Tasten aufnehmen.

Der gelungene Screenmanager und die zumindest gute Lesbarkeit der Tasten können zum Teil die eher mäßige Bedienung des Eizo S2410W-K wieder wettmachen. Insgesamt erreicht der S2410W-K bei der OSD-Bewertung ein befriedigend.

Bildqualität

Eizo setzt beim S2410W-K ein S-PVA Panel (Super Patterned Vertical Alignment) von Samsung ein und kombiniert dieses mit einer 10 Bit Look-up-Tabel. Daraus resultiert eine subjektiv sehr gute Bildqualität. Feinste Farb- und Graustufenverläufe werden ohne Streifen dargestellt. Der Kontrast von 1000:1 ermöglicht einen sehr guten wahrnehmbaren Schwarzwert, welcher vergleichbar mit dem des S2110W-K ist. Allerdings kommt dieser nicht ganz an den ausgezeichneten Wert des Eizo L778-K heran.

Die maximale Helligkeit des S2410W-K wird von Eizo mit 450 Candela pro m² angegeben. Wir haben die Angaben mit einem Colorimeter nachgemessen. Als minimalen Helligkeitswert haben wir 0 cd/qm ermittelt, was einem schwarzen Bild entspricht. Die Messung der maximalen Helligkeit ergab einen Wert von 368 cd/qm. Damit erreicht der Monitor nicht den von Eizo angegebenen Wert für die maximale Helligkeit. Wir halten den erreichten Wert allerdings für mehr als ausreichend. Der einstellbare Bereich für die Helligkeit ist insgesamt betrachtet aber immer noch sehr groß. Wir halten eine Helligkeit von 140 cd/qm für einen optimalen Wert. Dies entspricht beim Eizo S2410W-K in etwa einem Helligkeitswert von 44 % bei einem Kontrastwert von 85 % für rot, grün und blau.

Eizo gibt für das S-PVA Panel einen horizontalen und vertikalen Blickwinkel von 178° bei einem 10:1 Kontrastverhältnis an. Das Panel hält den Kontrast allerdings nur bis ca. 160° recht stabil, über 160° fällt der Kontrast deutlich sichtbar ab, was sich durch ein verblassen der Farben bemerkbar macht.

Eizo S2410w K Monitor Eizo S2410w K Blickwinkel1
Eizo S2410w K Monitor Eizo S2410w K Blickwinkel2
Bild links Blickwinkel von rechts und Bild rechts bei frontaler Ansicht
Eizo S2410w K Monitor Eizo S2410w K Blickwinkel3
Eizo S2410w K Monitor Eizo S2410w K Blickwinkel4

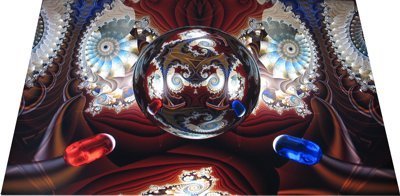

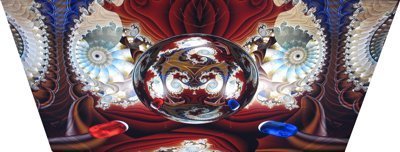

Bild oben zeigt den Blickwinkel von unten und Bild unten zeigt den Blickwinkel von oben

Eizo setzt beim S2410W-K, wie schon bei dem von uns getesteten S2110W-K, die neue direkte Hintergrundbeleuchtung ein. Die Leuchtstoffröhren der Hintergrundbeleuchtung sitzen nicht üblicherweise an den Rändern des Panels, sondern sind u-förmig über die gesamte Anzeigefläche des Panels verteilt (U-Shape CCFL, CCFL = Cold Cathode Fluorescent Lamp). Die neuartige Hintergrundbeleuchtung ist auch der Grund für die ungewöhnliche Bautiefe des Panelgehäuses von 8,5 cm.

Die Ausleuchtung des Testgeräts ist nicht ganz gleichmäßig. Vom linken Rand in einem Streifen von ca. 6 cm wird der Bildinhalt leicht heller dargestellt. Diesen Sachverhalt sehen wir nicht als übermäßig dramatisch an und dieser Umstand fällt unter normalen Arbeitsbedingungen auch nicht weiter auf. Für die professionelle Bildbearbeitung ist dieser Umstand allerdings durchaus ein kritischer Faktor. Allerdings ist auch diese neue Art der Hintergrundbeleuchtung einer gewissen Serienstreuung unterworfen, weil die Justierung der Randbereiche bereits während des Herstellungsprozesses vorgenommen wird.

Eizo S2410w K Monitor Eizo S2410w K U Shape Ccfl
Schematische Darstellung der direkten Hintergrundbeleuchtung

Eine interessante Funktion des Eizo S2410W-K stellt die Randintensitätseinstellung dar. Mit der im OSD einstellbaren Randintensität kann der wahrgenommene Schwarzwert von z.B. schwarzen Balken bei der DVD-Wiedergabe geregelt werden. Leider bietet die Funktion keine optische Kontrolle in Form eines Balkens oder Prozentangaben. Es gibt lediglich einen Piepton, wenn die minimale oder maximale Einstellung erreicht wurde.

Mit dem Colorimeter Silver Haze Pro (x-rite Modell DTP94) und der iColor Software von Quatographic, wurde der Eizo S2410W-K farblich kalibriert. Anschließend wurden der anzeigbare Farbraum und die Farbausgabequalität gemessen.
