Test Monitor Samsung XL2370
5/10

0
6537

Ausmessung und Kalibration

Wir haben den Samsung XL2370 vor und nach der Kalibration und Profilierung umfangreich vermessen und die Ergebnisse ausgewertet. Die Ergebnisse sind insbesondere für die Bildverarbeitung interessant. Für den Einsatz im Office, für den TV-Betrieb und für Spiele ist zumindest eine ausreichende Neutralität des Bildschirms wichtig. Die Messungen werden in einer eigenen Software ausgewertet, was eine exakte und detaillierte Aussage zum vorliegenden Testgerät ermöglicht.

Farbraumvergleich in Lab (D50)

Zunächst haben wir ermittelt, wie gut der Monitor verschiedene Farbräume abdeckt. Als Referenz nutzen wir den Arbeitsfarbraum sRGB. Zusätzlich haben wir mit dem Profil ISOcoated V2 verglichen. Es basiert auf den FOGRA39-Charakterisierungsdaten und repräsentiert die Standard-Druckbedingungen für den Offset-Druck auf bestimmten Papiertypen. Die exakten Bedingungen können als PDF-Dokument angesehen werden. Mit AdobeRGB und ECI-RGB 2.0 haben wir nicht verglichen, weil dieser Monitor nicht über einen erweiterten Farbraum verfügt.

sRGB ist gewissermaßen der kleinste gemeinsame Nenner für das Zusammenspiel verschiedener Eingabe und Ausgabegeräte im Consumerbereich. Zum Funktionieren der sRGB-Kette ohne Farbmanagement sollten allerdings alle beteiligten Komponenten die Spezifikationen möglichst exakt erfüllen, oder selbständig geeignete Transformationen durchführen. Für einen modernen Tintenstrahldrucker, der meist einen deutlich größeren Farbraum abdecken kann, bedeutet dies, dass treiberseitige Umrechnungen vorgenommen werden müssen. Ein Bildschirm mit erweitertem Farbraum muss einen brauchbaren sRGB-Modus besitzen.

3D-Farbraumvergleich

Wie gut der Samsung XL2370 diese beiden wichtigsten Farbräume abdeckt, zeigt die nachstehende dreidimensionale Analyse.

Erläuterung der 3D Ansichten: Das schwarze Netz stellt den jeweiligen Referenz-Farbraum dar, das weiße den Monitorfarbraum. Die tatsächliche Schnittmenge beider Farbräume macht der bunte Würfel kenntlich. Der Monitorfarbraum kann den Referenzfarbraum dann nicht mehr vollständig darstellen, wenn das schwarze Netz aus dem Würfel herausragt. Falls der Monitorfarbraum größer ist als der jeweilige Standardfarbraum, so ragt das weiße Netz aus dem Würfel heraus.

Die Farbraumansicht wurde anhand des während der Profilierung erstellten ICC-Matrix-Profils mit dem Programm ICC3D generiert. Es berechnet für die Aufbereitung eine Vielzahl von Stützstellen aus den vorhandenen Parametern. Durch die Kalibration auf den für den jeweiligen Arbeitsfarbraum empfohlenen Weißpunkt, der aber keine zwingende Vorgabe darstellt, wird der Farbraum gegenüber der Werkseinstellung etwas eingeschränkt bzw. verändert (umso stärker, je weiter die Intensität der Farbkanäle reduziert werden musste).

Die Abweichungen zu den im UGRA-Test ermittelten Abdeckungen kommen dadurch zustande, dass die dort vermessenen Tonwerte im Hinblick auf ein maximales DeltaE (originäre Definition von 1976) von 5 ausgewertet werden. Eine hier ermittelte Abdeckung von 100 Prozent führt daher nicht zwangsläufig zu einer vollständigen Abdeckung des angegebenen Referenzfarbraumes.

sRGB: 92 % Abdeckung

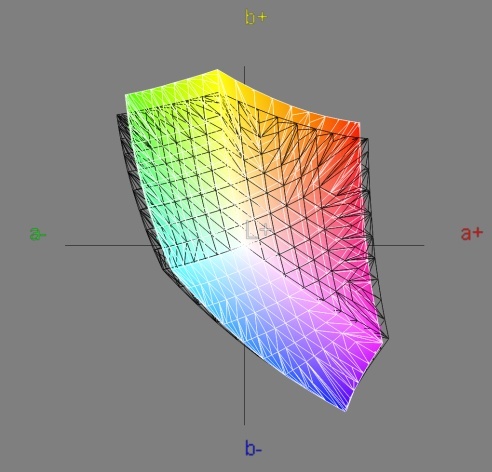

Samsung Xl2370 Monitor Farbraum Srgb Lplus
Samsung Xl2370 Monitor Farbraum Srgb Lminus


Das Ergebnis des Samsung XL2370 in dieser Disziplin fällt für ein TN-Panel mit 88 % Farbraumabdeckung im ISOcoated V2 (FOGRA39) und 92 % im sRGB-Farbraum nur befriedigend aus.

deltaE-Abweichung

Erläuterung der deltaE Abweichung: Die Abweichung der Bunttöne wird von uns in DeltaE 94 angegeben. Sie erweitert die originäre CIELAB-Formel von 1976 um Korrekturfaktoren, mit denen die Farbsättigung der Farbproben berücksichtigt wird. Wir nutzen hierbei die in der grafischen Industrie verwendeten Faktoren. Für neutralgraue Farbproben würden beide Formeln ein identisches Ergebnis liefern. Je gesättigter die Farbproben sind, umso geringer fällt der Farbstand in DeltaE 94 gegenüber der ersten Definition aus. Die vollständige Gleichabständigkeit wird aber auch mit der neueren Formel nicht erreicht.

Eine generelle Empfehlung für den empfohlenen Abweichungsbereich ist daher schwierig. Bei einem DeltaE von 1 kann man, außer bei sehr wenig gesättigten Farbproben, meist keinen Farbunterschied mehr im direkten Vergleich wahrnehmen. Über einem DeltaE von 5 muss man i.d.R. von einer starken Abweichung sprechen. Wir messen verschiedene Bunttöne (Primär- und Sekundärfarben, sowie einige Tertiärfarben). Sekundär- und insbesondere Tertiärfarben liefern gute Hinweise in Bezug auf die Linearität des Bildschirms. Im Vergleich zu sRGB kommt es bei Bildschirmen mit erweitertem Farbraum naturgemäß zu teils erheblichen Abweichungen gegenüber der sRGB-Referenz. Interessanter ist hingegen eine möglichst neutrale Grauachse bereits in der Werkseinstellung.

Für den Weißpunkt geben wir in der jeweils vorangestellten Tabelle die DeltaE-Abweichung zum Zielweißpunkt an. Im unkalibrierten Zustand kann es hier durchaus zu größeren Abweichungen kommen. Das ist zunächst meist unproblematisch. Es handelt sich bei der Zielvorgabe um eine reine (und selten ideal passende) Empfehlung. Der Abstand des Weißpunktes zur Blackbodykurve sollte aber bereits jetzt möglichst gering sein. Das kann mit der zweiten Angabe überprüft werden, die ein DeltaE von 3 nicht überschreiten sollte. Im kalibrierten Zustand müssen beide Werte deutlich niedriger ausfallen. Unsere Zielweißpunkte (D50 und D65) liegen nur wenig von der Blackbodykurve versetzt.

Erläuterung der DeltaC Abweichung: Die Neutralität der Grauachse überprüfen wir mit der Messung von Graustufen zwischen 10 und 90 Prozent, die wir in Bezug zum tatsächlichen Weißpunkt setzen. Das DeltaC gibt die Buntheitsdifferenz an und entspricht, bei unbunten Farben als Referenz, dem DeltaE ohne Helligkeitsanteil. Um unschöne Schwankungen in Richtung verschiedener Farbtöne aufzudecken, ermitteln wir auch die DeltaC-Range. Sie gibt den Betrag des größten Abstandsvektors zwischen den Farbproben in der a*-b*-Ebene wieder.
