Test Monitor AOC u3477Pqu
2/5

Bedienung und OSD

„PbP“ und „PiP“ Funktion

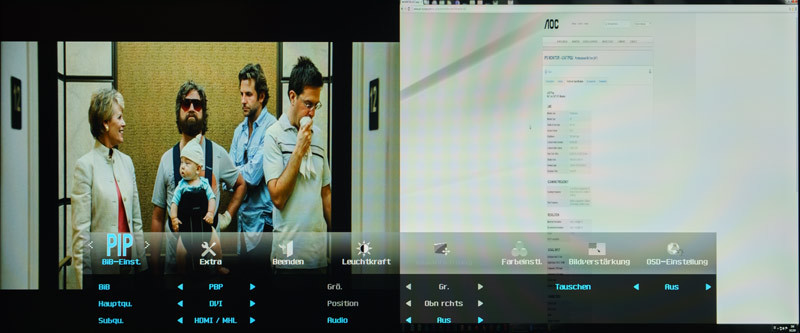

In der PBP-Funktion wird das Bild geteilt und es können zwei Signalquellen gleichzeitig dargestellt werden. Dabei können alle Eingänge miteinander kombiniert werden und auch die Priorität lässt sich sinnvoll festlegen. Leider gelang es uns nicht das Seitenverhältnis richtig einzustellen, sodass Filme verzerrt dargestellt wurden. Die PIP-Funktion wies das gleiche Problem für die zweite Quelle auf.

Aoc U3477pqu Monitor Pbp

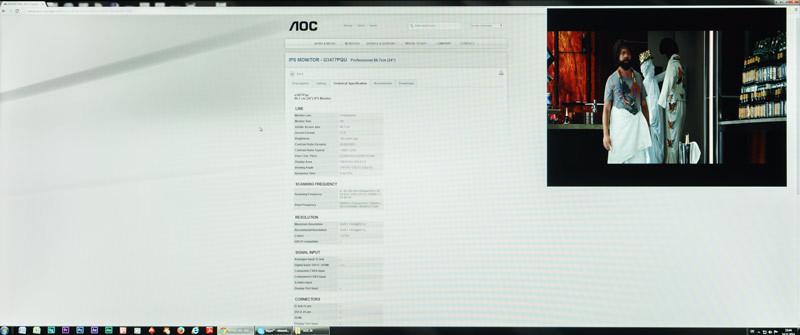

Aoc U3477pqu Monitor Pip
PbP-Funktion (links) und PiP (rechts)

Mit der beigelegten Software „Screen+“ lässt sich der virtuelle Arbeitsplatz, den das WQHD-Panel hergibt, in vier eigenständige Arbeitsbereiche aufteilen. Dies macht vor allem Sinn, wenn man gleichzeitig in mehreren Anwendungen arbeitet und dabei alles im Blick behalten möchte.

OSD

Das altbekannte OSD von AOC findet auch im U3477PQU seinen Einsatz. Es ist übersichtlich gestaltet, lediglich die Anordnung der wenigen Funktionen ist in zu viele verschiedene Menü-Punkte verteilt. So sind „Overdrive“, „Schärfe“ und „Bildverhältnis“ jeweils in drei separaten Menüpunkten hinterlegt, obwohl man diese rein logisch eher unter einem Punkt erwarten würde.

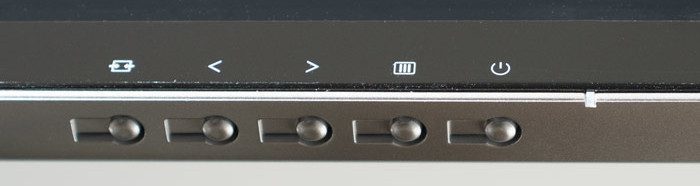

Aoc U3477pqu Monitor Tasten

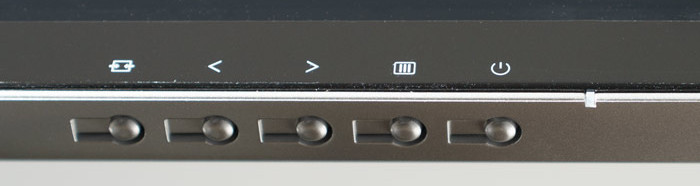

Bedientasten des U3477PQU auf der Rahmenunterseite

Für die OSD-Bedienung stehen vier Tasten zur Verfügung, ganz rechts ist die Power-Taste positioniert. Die Taste befinden sich am unteren rechten Rand des Monitors. Ist das OSD aufgerufen, navigiert man mit den zwei mittleren Pfeiltasten nach links und rechts durch das Menü und mit der rechten Taste bestätigt man die Auswahl. Die linke Taste ist die „Zurück“-Taste. Ist das OSD nicht aufgerufen, so fungieren die Tasten als Schnellwahl-Buttons für Helligkeit, Eingangswahl und „ClearVision“.

Aoc U3477pqu Monitor Osd 1

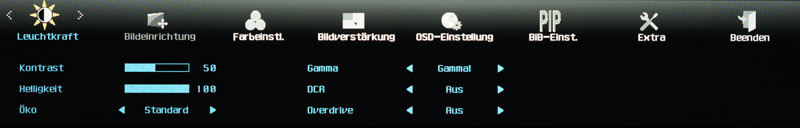

„Leuchtkraft“: Kontrast, Helligkeit, Gamma und Overdrive

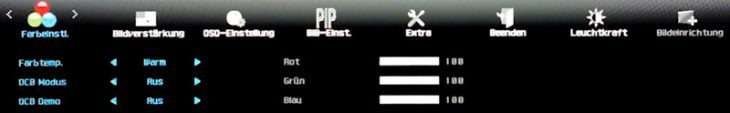

Aoc U3477pqu Monitor Osd 2
„Farbeinstellungen“

Wie bereits erwähnt, lassen sich bei „PbP“ zwei Eingänge zusammenschalten. Es sind alle Kombinationen möglich. Lediglich das Seitenverhältnis stimmt dann leider nicht mehr.

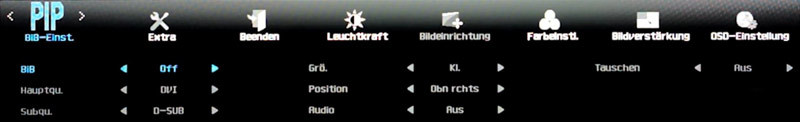

Aoc U3477pqu Monitor Osd 3
„PIP“ Picture-in-Picture und „PbP“ Picture-by-Picture

Die Zurücksetzen-Taste findet man bei AOC unter Extras, wo auch die Bildinformationen des Monitors zu finden sind.

Aoc U3477pqu Monitor Osd 4

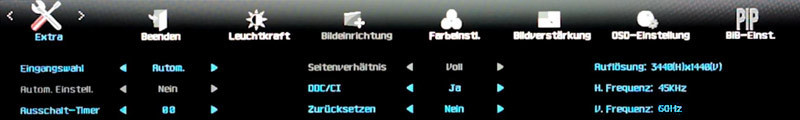

„Extras“: Bildinformationen, Zurücksetzen und Ausschalttimer

Bildqualität

Schon gleich zu Beginn unseres Tests fallen einige positive Eigenschaften des von AOC eingesetzten Panels auf. Die Ausleuchtung ist gleichmäßig und auch der nur geringe IPS-Glow kann überzeugen. Die auf Anhieb subjektiv neutrale Farbwiedergabe bringt ebenfalls Pluspunkte.

Ein Reset versetzt der Monitor in den Werkszustand. Die relevanten Einstellungen dabei sind: Helligkeit 100, Kontrast 50, Schärfe 50, Farbe „Warm“ und Gamma 1. Diesen Zustand verwendeten wir für die nachfolgenden Bewertungen. Zunächst beurteilen wir Grauverlauf, Blickwinkelstabilität und Schwarzwert.

Graustufen

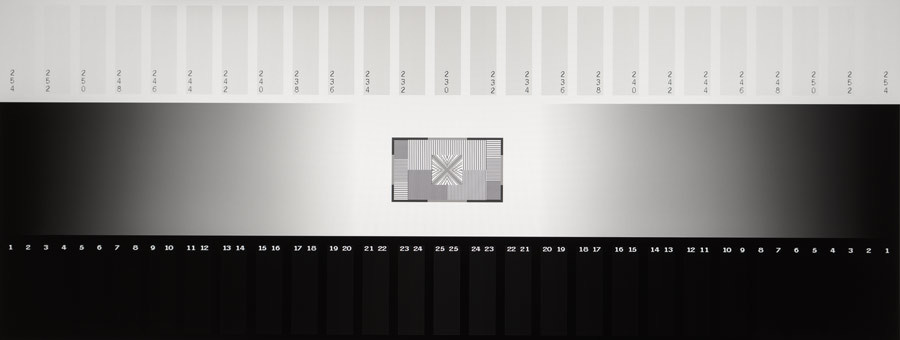

Die Graustufen wie auch der Grauverlauf werden neutral dargestellt. Es werden keine Stufen verschluckt oder gestaucht und auch der Verlauf weist keine Schlieren oder Farbsäume auf. Zwar besitzt der AOC keine präzise Werkskalibrierung mit Zertifikat, dennoch scheint sich AOC hier viel Mühe gegeben zu haben. Die tatsächlichen Gamma- und Farbabweichungen zeigen wir in unseren farbmetrischen Tests auf. Die Grauwerte (Wertebereich) erkennt der AOC, je nach Eingangssignal, selbst richtig.

Aoc U3477pqu Monitor Graustufen
Graustufen und -verlauf

Ausleuchtung

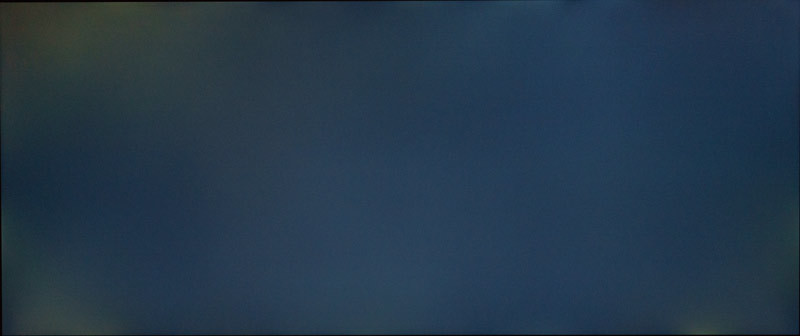

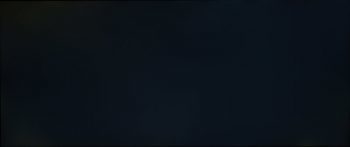

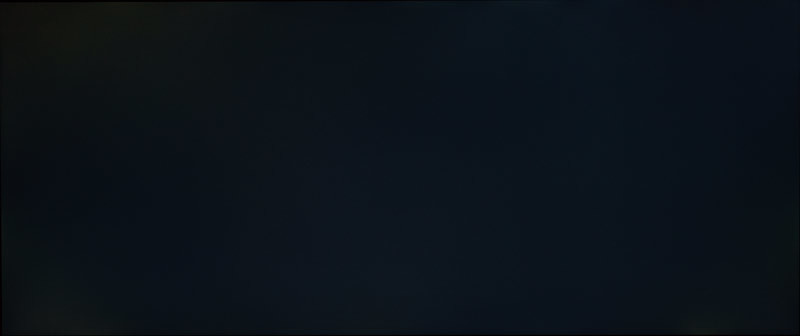

Das linke Foto zeigt die Schwarz-Darstellung unter normalem Umgebungslicht. Hier werden nur die auffälligen Schwächen sichtbar. Das rechte Foto mit längerer Belichtungszeit hebt dagegen die Problemzonen hervor und dient der deutlicheren Darstellung der Helligkeitsverteilung. Die Ausleuchtung des AOC Monitors nimmt zu den äußersten Ecken des Panels deutlich sichtbar ab.

Aoc U3477pqu Monitor Schwarz
Aoc U3477pqu Monitor Schwarz 1
Ausleuchtung bei normaler und verlängerter Belichtung

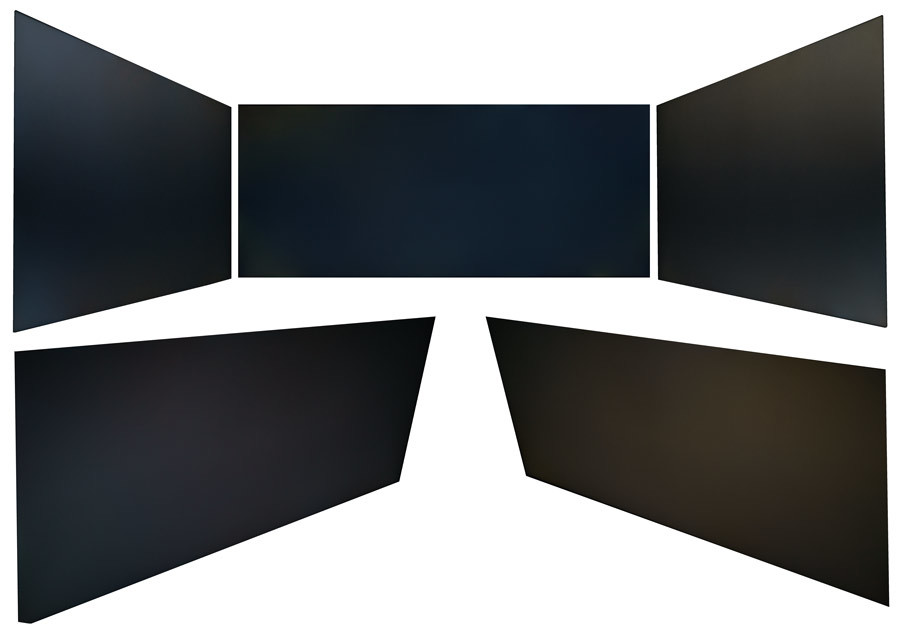

Der AOC weiß auch hier zu überzeugen. Der IPS-Glow ist bei weitem nicht so intensiv in der Verfärbung wie manch anderem Modell im 21:9 Format und stört daher nicht das Filmerlebnis. Dazu trägt auch die Ausleuchtung des Panels bei, selbst wenn diese nicht perfekt ist.

Aoc U3477pqu Monitor Glow
IPS-Glow

Helligkeit, Schwarzwert und Kontrast

Die Messungen werden nach einer Kalibration auf D65 als Weißpunkt durchgeführt. Sofern möglich, werden alle dynamischen Regelungen deaktiviert. Aufgrund der notwendigen Anpassungen fallen die Ergebnisse geringer aus als bei Durchführung der Testreihe mit nativem Weißpunkt.

EIZO Monitore: Einfach kompromisslose Qualität
Perfektion mit 5 Jahren Garantie

EIZO Monitore: Einfach kompromisslose Qualität

Kaufberatung Monitore: So finden Sie das optimale Modell
Top 10 Bestenlisten Monitore
Unsere Monitor-Favoriten

Top 10 Bestenlisten Monitore

Desktop Displays von Sharp/NEC
Nachhaltigkeit am Arbeitsplatz

Desktop Displays von Sharp/NEC

Das Messfenster wird nicht von einem schwarzen Rand umgeben. Die Werte können daher eher mit dem ANSI-Kontrast verglichen werden und geben Realweltsituationen deutlich besser wieder als Messungen von flächigem Weiß- und Schwarzbild.

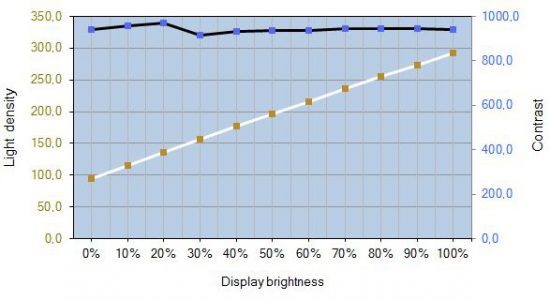

Aoc U3477pqu Monitor Kontrast

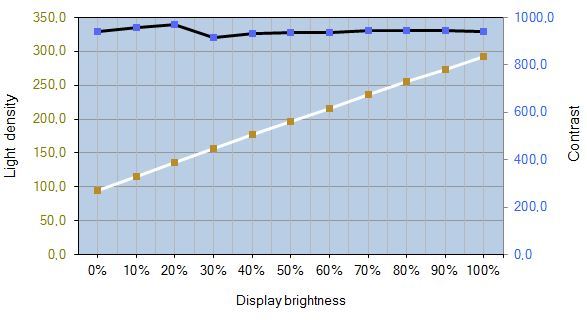

Helligkeits- und Kontrastverlauf des AOC U3477PQU

Mit nativem Weißpunkt erreichen wir im Maximum rund 292 cd/m². Das liegt minimal unter der Herstellerangabe von 300 cd/m². Selbst für lichtdurchflutete Räume bietet der Monitor ausreichend Helligkeitsreserven.

Mit einer Minimalhelligkeit von 94 cd/m² kann der AOC U3477PQU nicht besonders weit heruntergeregelt werden, so dass ein Arbeiten in absoluter Dunkelheit schon schwierig wird. Das Kontrastverhältnis des IPS-Panels liegt im Durchschnitt bei guten 971:1 und nach der Kalibrierung bei ebenfalls guten 894:1.

Bildhomogenität

Aoc U3477pqu Monitor Helligkeit
Aoc U3477pqu Monitor Homogenitaet

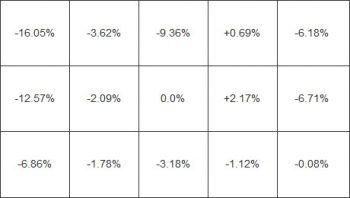

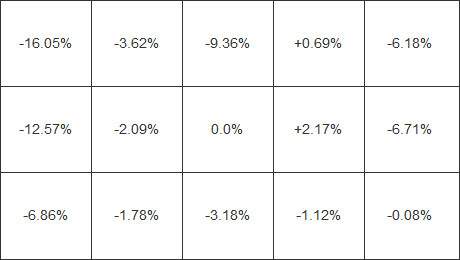

Helligkeitsverteilung und Farbhomogenität beim weißen Testbild

Wir untersuchen die Bildhomogenität anhand von vier Testbildern (Weiß, Neutraltöne mit 75%, 50%, 25% Helligkeit), die wir an 15 Punkten vermessen. Daraus resultieren die gemittelte Helligkeitsabweichung in Prozent und das ebenfalls gemittelte DeltaC (d.h. die Buntheitsdifferenz) in Bezug auf den jeweils zentral gemessenen Wert.

Die Helligkeitsverteilung ist befriedigend, sowohl was den Durchschnittswert von 5,6 Prozent, als auch den Maximalwert von 16,1 Prozent betrifft. Der Maximalwert liegt von der Sichtbarkeitsgrenze von 20 Prozent aber noch einiges entfernt. Subjektiv konnten wir allerdings keine ungleichmäßige Ausleuchtung bemerken. Auch die Farbhomogenität erzielt im Test ein befriedigendes Ergebnis.

Coating

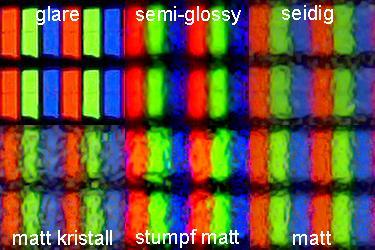

Die Oberflächenbeschichtung des Panels (Coating) hat auf die visuelle Beurteilung von Bildschärfe, Kontrast und Fremdlichtempfindlichkeit einen großen Einfluss. Wir untersuchen das Coating mit dem Mikroskop und zeigen die Oberfläche des Panels (vorderste Folie) in extremer Vergrößerung.

Aoc U3477pqu Monitor Coating
Aoc U3477pqu Monitor Refcoat

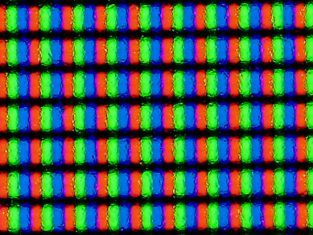

Das Coating des AOC U3477PQU

Mikroskopischer Blick auf die Subpixel, mit Fokus auf die Bildschirmoberfläche: Der AOC U3477PQU besitzt eine stumpf-matte Oberfläche mit mikroskopisch sichtbaren Vertiefungen zur Diffusion.

Blickwinkel

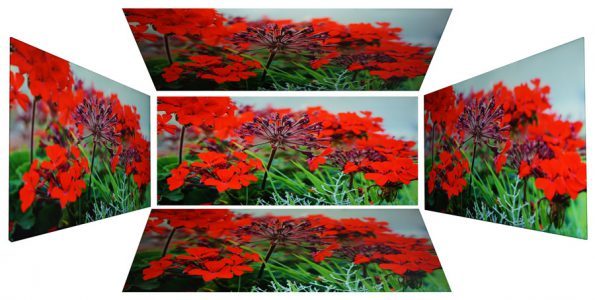

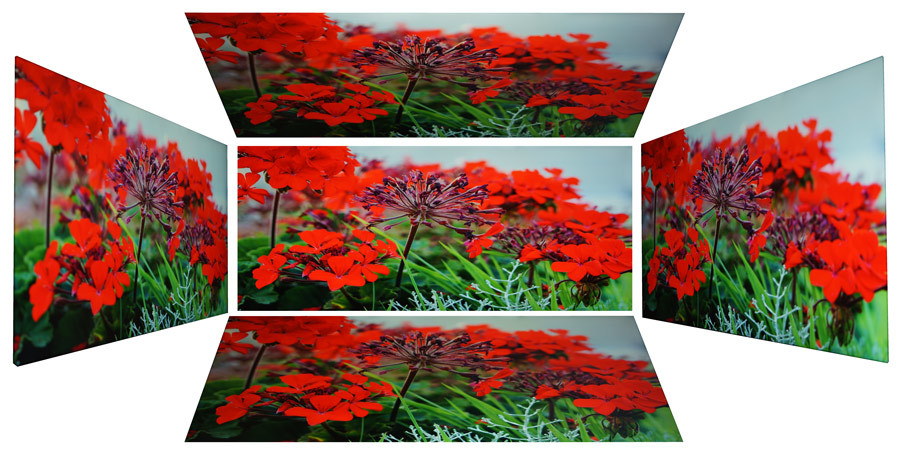

Das Foto zeigt den Bildschirm des AOC U3477PQU bei horizontalen Blickwinkeln von +/- 75 Grad und vertikalen von +60 und -45 Grad. Die Fotos im oberen Testbild wurden mit festen Belichtungseinstellungen gemacht, damit der Helligkeitsverlust und weitere Anomalien unter den genannten Blickwinkeln klar vorgeführt werden können.

Aoc U3477pqu Monitor Blick
Horizontale und vertikale Blickwinkel

Bis auf den obligatorischen Helligkeitsverlust bleibt das Bild stabil. Kein Kontrastverlust ist zu beobachten und auch keine Farbdrifts sind zu sehen. Dies ermöglicht die Betrachtung aus spitzeren Winkeln, ohne Einbußen in der Bildqualität für den Betrachter.
