Test Monitor Eizo SX2262WH-BK
5/9

0
1652

Profilgenauigkeit sRGB

Im kalibrierten Zustand überprüfen wir zunächst die Profilgenauigkeit. Geringe Abweichungen lassen, sofern das Messgerät exakt arbeitet, darauf schließen, dass die Monitorcharakteristik korrekt erfasst wurde und stabil bleibt. Das CMM (ColorManagementModule) farbmanagementfähiger Software kann damit möglichst (die Grenze setzt spätestens der Monitorfarbraum) ideal in Monitor-RGB transformieren. Steigen die Abweichungen zu einem späteren Zeitpunkt spürbar an, ist es Zeit für eine neue Kalibrierung und anschließende Profilierung.

Von den während der Kalibrierung durchgeführten Änderungen an Bildschirmeinstellungen und Grafikkarten-LUT (bzw. in diesem Fall Monitor-LUT), die zu einer neutralen Grauachse, gewünschter Gradation und Weißpunkt führen sollen, profitiert man auch in ungemanagten Umgebungen.

Wir beschränken uns nachfolgend auf das Monitorprofil, das im Rahmen der Kalibrierung auf die Empfehlungen für sRGB erstellt wurde. Nach Kalibrierung und Profilierung wurde aus der verwendeten Software heraus ein Profiltest durchgeführt, der den Ist-Zustand des Monitors mit den Transformationen vergleicht, die sich aus dem Monitorprofil ergeben.
Die Referenzwerte ergeben sich entsprechend aus dem Monitorprofil:

Parameter Ziel Erreicht
6511 6510
94.95 100.00 108.84 94.97 100.00 108.87
0,044
0,1775 0,082
138,6 138,7
sRGB (~ Gamma 2,2) ~2,16 (avg.)

* CCT-Bezug

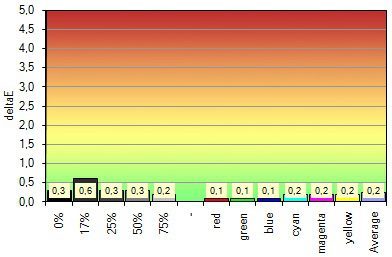

Eizo Sx2262wh Bk Monitor Deltae Profil


Die Softwarekalibrierung und anschließende Profilierung basierte auf den weiter unten aufgeführten Parametern (Helligkeit: Sofern mit Bordmitteln erreichbar). Die Anführungszeichen sollten deutlich machen, dass es im Rahmen der Kalibrierung keinesfalls zu einer zielgerichteten Farbraumemulation kommt, sondern lediglich die in Klammern aufgeführten Vorgaben und eine möglichst hohe Neutralität bzw. Linearität sichergestellt werden. Die „Farbechtheit“ wird erst im Zusammenspiel mit farbmanagementfähiger Software und der im Profil erfassten Monitorcharakteristik erreicht.

Insbesondere der Weißpunkt ist dabei keine fixe Größe, sondern sollte sich im Idealfall nach konstanten Umgebungs- bzw. Abmusterungsbedingungen richten. Die Gradation ist zwar fix mit dem jeweiligen Arbeitsfarbraum verknüpft, aber im Rahmen des Farbmanagement wird durch die Transformationen des CMM auch bei monitorseitig abweichender Gradation (sofern sie korrekt im Bildschirmprofil vermerkt ist) eine gemäß dem Quellfarbraum und seinen Parametern korrekte Darstellung sichergestellt. Sofern der Bildschirm über eine leistungsstarke Elektronik (LUT > 8-Bit) verfügt, macht es aber in jedem Fall Sinn, die für seinen bevorzugten Arbeitsfarbraum vorgesehene Gradation zu wählen, sofern dies mit Bordmitteln möglich ist.

„sRGB“ (Helligkeit: 140 cd/m², Gamma: sRGB, Weißpunkt: D65):
Helligkeit: 50 %, Rot: 100, Grün: 95, Blau: 94.

„AdobeRGB“ (Helligkeit: 140 cd/m², Gamma: 2.2, Weißpunkt: D65):
Helligkeit: 50 %, Rot: 100, Grün: 95, Blau: 94.

„ECI-RGB 2.0“ (Helligkeit: 140 cd/m², Gamma: L*, Weißpunkt: D50):
Helligkeit: 57 %, Rot: 100, Grün: 83, Blau: 61.

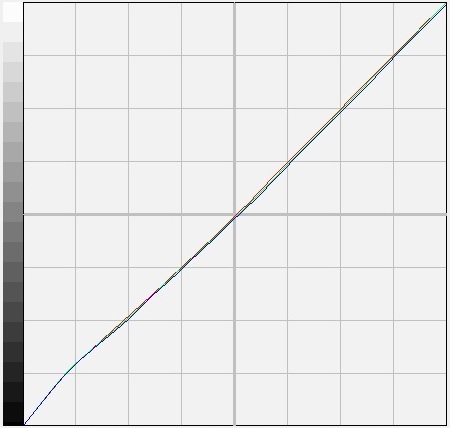

Eizo Sx2262wh Bk Monitor Korrektur Srgb

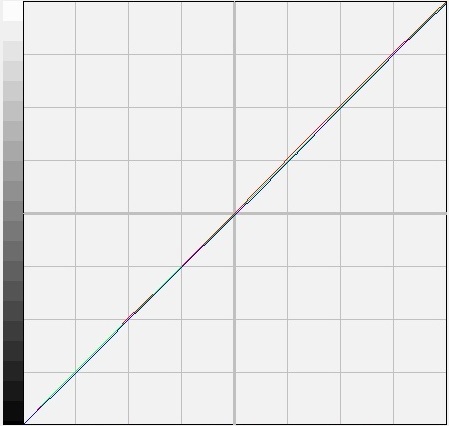

Eizo Sx2262wh Bk Monitor Korrektur Argb

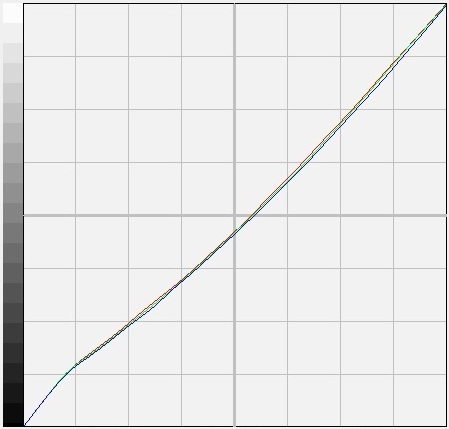

Eizo Sx2262wh Bk Monitor Korrektur Eci
Darstellung der RGB-Korrekturkurven der Grafikkarte nach der „sRGB“, „AdobeRGB“ und „ECI 2.0“-Softwarekalibrierung mit iColor (von links nach rechts). Je näher die drei Farblinien an der 45°-Achse liegen, umso weniger Farben müssen zur korrekten Kalibrierung von der Grafikkarte verworfen werden und umso lückenloser bleiben Farbverläufe.

Um einen ersten Eindruck von den tatsächlichen Abweichungen in farbmanagementfähiger Software zu geben, haben wir in Adobe Photoshop entsprechende Testpattern erzeugt, mit dem jeweiligen Profil des Arbeitsfarbraumes (sRGB, AdobeRGB, ECI-RGB 2.0) versehen und ausgemessen. Als CMM kam Adobe (ACE) zum Einsatz. Aufgrund des relativ farbmetrischen Rendering-Intents bleiben durch das CMM verursachte Farbraumkompressionen aus.

Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Kalibriert Ziel Erreicht
D65 (6502) 6523
95.04 100.00 108.88 94.97 100.00 109.07
0,181
– (0,08) 0,078
140 139,4
Nativ 0,13
Nativ 1072
sRGB (~ Gamma 2,2) ~ 2,12 (avg.)

* CCT-Bezug

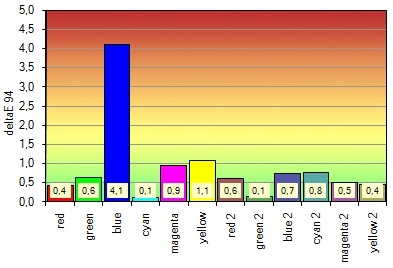

Eizo Sx2262wh Bk Monitor Deltae Kalibriert Srgb

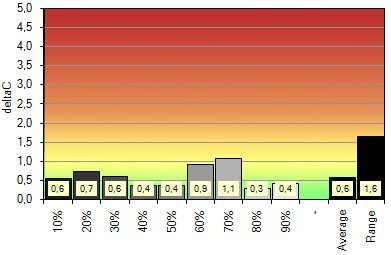

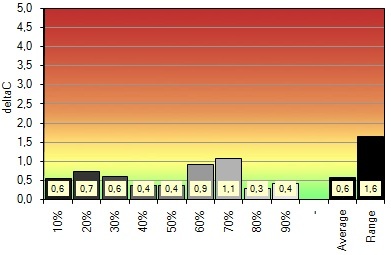

Eizo Sx2262wh Bk Monitor Deltac Kalibriert Srgb

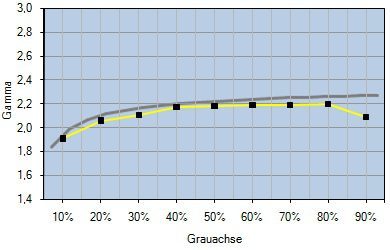

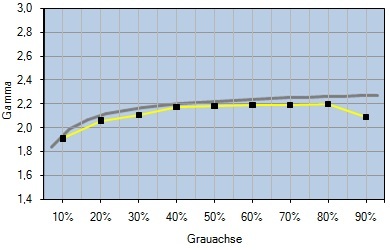

Eizo Sx2262wh Bk Monitor Gamma Kalibriert Srgb


Vergleich mit dem AdobeRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Kalibriert Ziel Erreicht
D65 (6502) 6501
95.04 100.00 108.88 95.27 100.00 109.26
0,448
– (0,08) 0,527
140 139,6
Nativ 0,13
Nativ 1073
Gamma 2,2 ~ 2,13 (avg.)

* CCT-Bezug

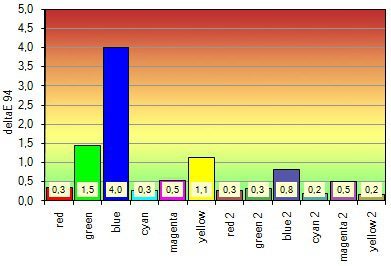

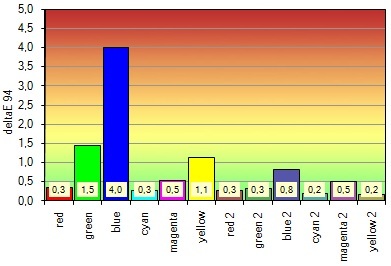

Eizo Sx2262wh Bk Monitor Deltae Kalibriert Argb

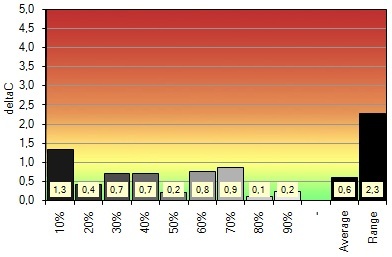

Eizo Sx2262wh Bk Monitor Deltac Kalibriert Argb

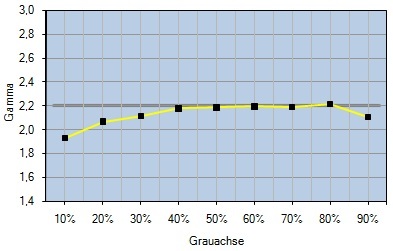

Eizo Sx2262wh Bk Monitor Gamma Kalibriert Argb
Vergleich mit dem ECI-RGB 2.0-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils
Kalibriert Ziel Erreicht
D50 (5002) 5043
96.42 100.00 82.51 96.41 100.00 83.50
0,791
– (0,08) 0,249
140 139,1
Nativ 0,15
Nativ 927
L* ~ 2,31 (avg.)

* CCT-Bezug

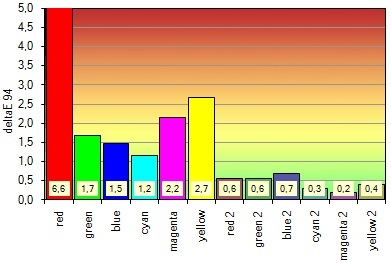

Eizo Sx2262wh Bk Monitor Deltae Kalibriert Eci

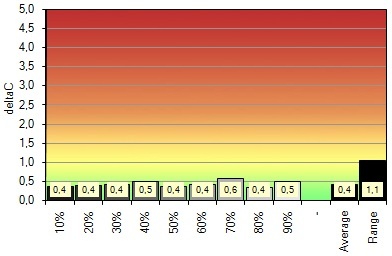

Eizo Sx2262wh Bk Monitor Deltac Kalibriert Eci

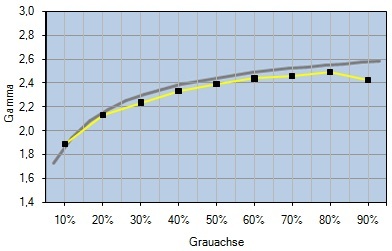

Eizo Sx2262wh Bk Monitor Gamma Kalibriert Eci


Der Gammawert verbessert sich in jedem Farbraum bis zu einem Wert von 80 Prozent deutlich, erst danach ist eine größere Abweichung von dem Idealwert erkennbar. Die sehr gute Grauachse erfreut ebenfalls, genau wie die fast vollständige Übereinstimmung bei den Vorgaben des Weißpunktes. Leider ist die Abweichung des blauen Wertes im sRGB- und AdobeRGB-Arbeitsfarbraum zu hoch, im ECI RGB 2.0 Farbraum ist es die Abweichung im roten Bereich, die einem sehr guten Ergebnis ebenfalls einen Strich durch die Rechnung macht.
