Helligkeitsverteilung

Wir untersuchen Helligkeitsverteilung und Bildhomogenität an einem weißen Testbild, das wir an 15 Punkten vermessen. Daraus resultieren die Helligkeitsabweichung in Prozent und das DeltaC (d.h. die Buntheitsdifferenz) in Bezug auf den zentral gemessenen Wert. Für das DeltaC liegt die Wahrnehmungsschwelle, in Bezug auf Unbunttöne als Referenz, bereits bei etwa 0,5. Ein DeltaC von 4 sollte nicht signifikant überschritten werden, sonst ist mit größeren Farbstichen zu rechnen.

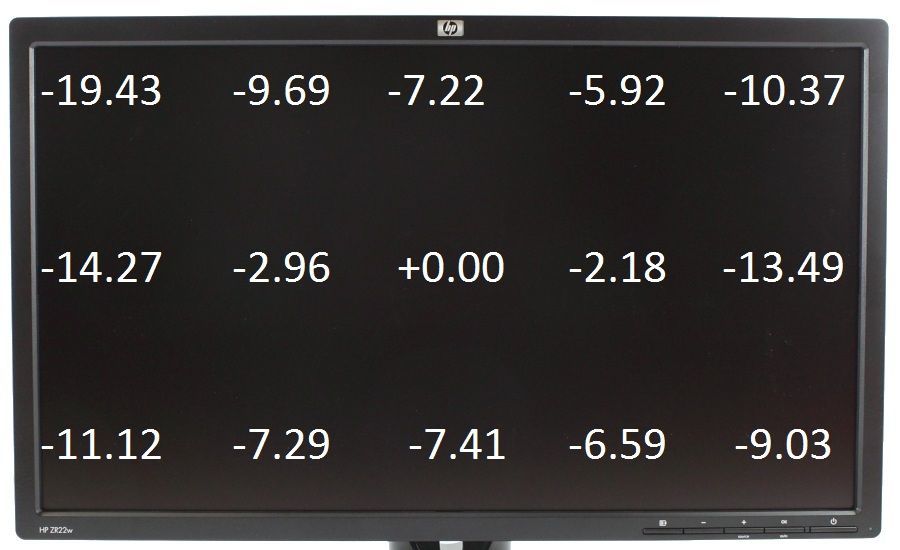

Hp Zr22w Monitor Helligkeitsverteilung

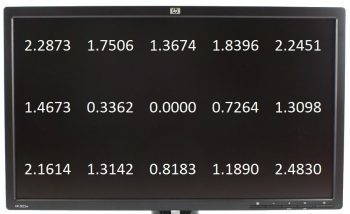

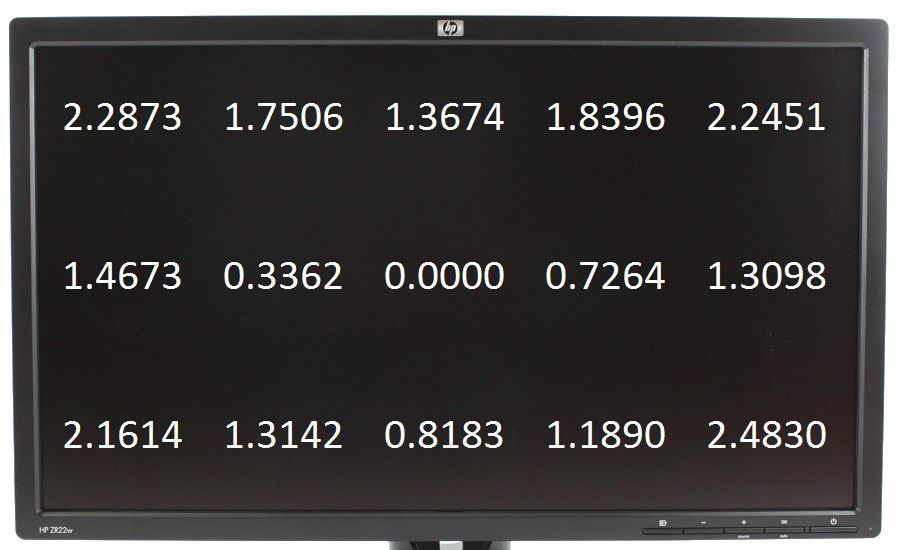

Hp Zr22w Monitor Weisspunktverteilung
Helligkeitsabweichung in Prozent (links) und DeltaE Abweichung vom Referenzwert (rechts).

Die Helligkeit weicht am linken und rechten Rand etwas stärker ab, liegt aber auch da noch in einem Bereich, der mit dem menschlichen Auge nicht wahrnehmbar ist. Bei dunklen Bildern ist aber ein heller Lichthof am oberen Rahmen sichtbar. Das erste Foto dient der Verdeutlichung der Ausleuchtung, das zweite Foto zeigt hingegen in etwa die Stärke des Lichthofs, wie man ihn in der Realität wahrnimmt. Beim Weißpunkt gibt es nur geringe Abweichungen, so dass keine Farbverfälschungen erkennbar waren.

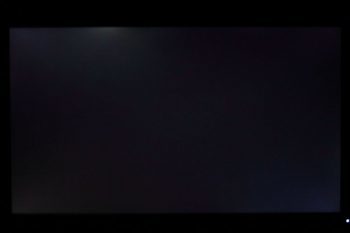

Hp Zr22w Monitor Belichtung1

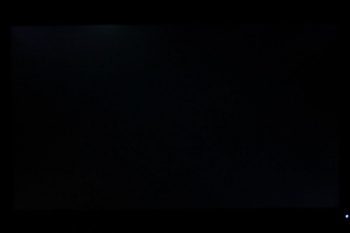

Hp Zr22w Monitor Belichtung2

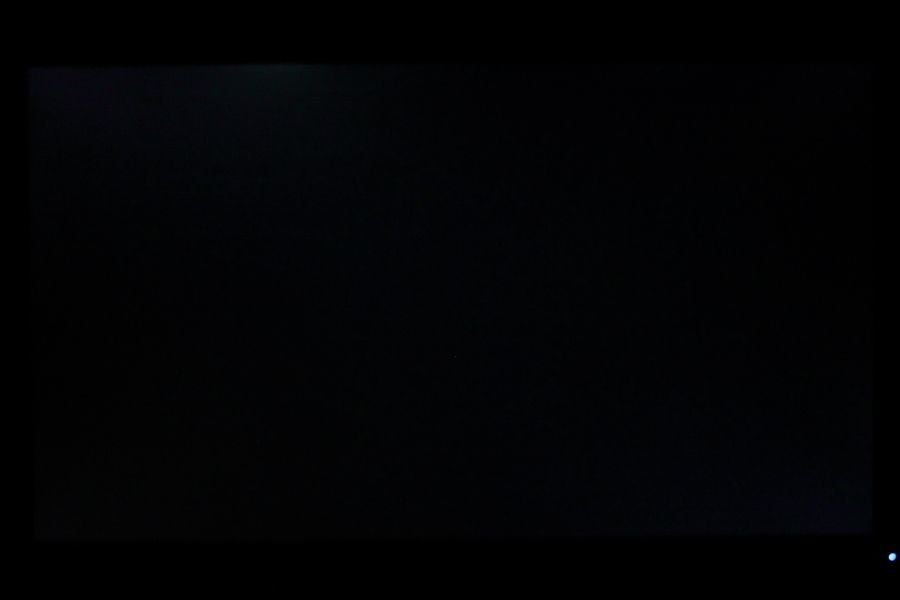

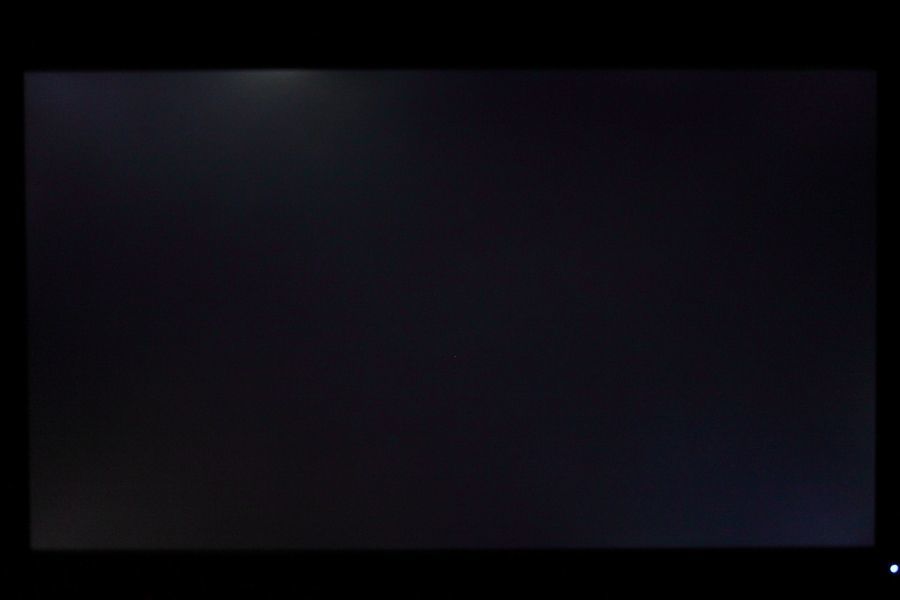

Die Ausleuchtung des HP ZR22w bei 1/10 (links) und 1/30 (rechts) Sekunde Belichtungszeit.

Blickwinkel

Der Blickwinkel bleibt bei einer Betrachtung von oben oder unten auf den Bildschirm sehr stabil und zeigt kaum Abweichungen vom Original. Auch der seitliche Blickwinkel ist gut, allerdings ist bei zunehmendem Winkel ein immer stärker werdender Kontrastverlust zu beobachten. Das IPS-Panel kann in diesem Bereich daher punkten und ist einem Monitor mit TN-Panel klar überlegen.

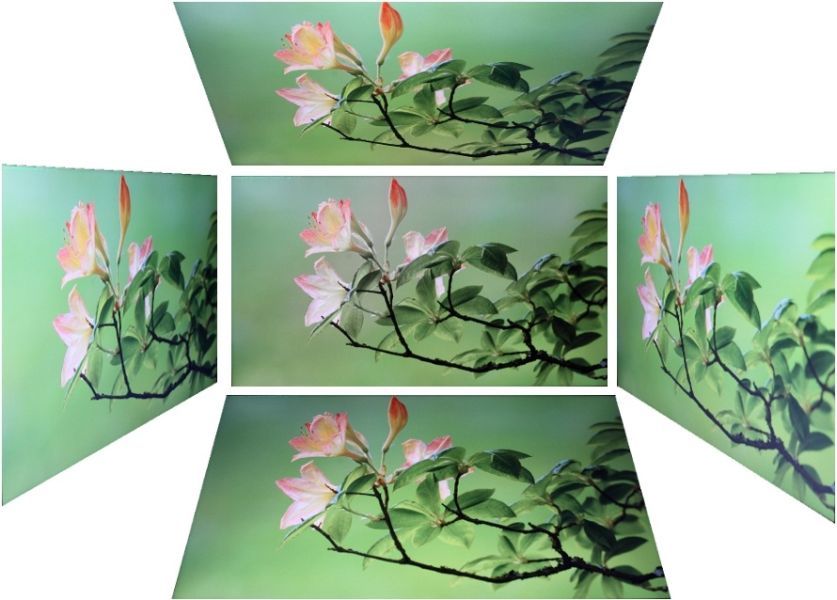

Hp Zr22w Monitor Blickwinkel
Verschiedene Blickwinkel auf den HP ZR22w.

Ausmessung und Kalibration

Wir haben im Folgenden den HP ZR22w vor und nach Kalibration und Profilierung umfangreich vermessen und die Ergebnisse ausgewertet. Die Ergebnisse sind insbesondere für die elektronische Bildverarbeitung interessant. Für den Office-Betrieb und Spiele ist zumindest eine ausreichende Neutralität des Bildschirms wichtig. Die Messungen werden in einer eigenen Software ausgewertet. Das ermöglicht exakte und detaillierte Aussagen zum vorliegenden Testgerät.

Farbraumvergleich in Lab (D50)

Zunächst haben wir ermittelt, wie gut der HP ZR22w verschiedene Farbräume abdeckt. Als Referenz nutzen wir den Arbeitsfarbraum sRGB. Da es sich um einen Bildschirm ohne erweiterten Farbraum handelt, ist ein Arbeiten mit AdobeRGB oder ECI-RGB 2.0 nicht sinnvoll möglich. Zusätzlich haben wir mit dem „ISOcoated_v2_eci.icc“-Profil verglichen. Es basiert auf den FOGRA39-Charakterisierungsdaten und repräsentiert die Standard-Druckbedingungen für den Offset-Druck auf bestimmten Papiertypen. Die exakten Bedingungen können als PDF-Dokument angesehen werden.

3D-Farbraumvergleich

Erläuterung der 3D Ansichten und Informationen zu ihrer Erstellung.

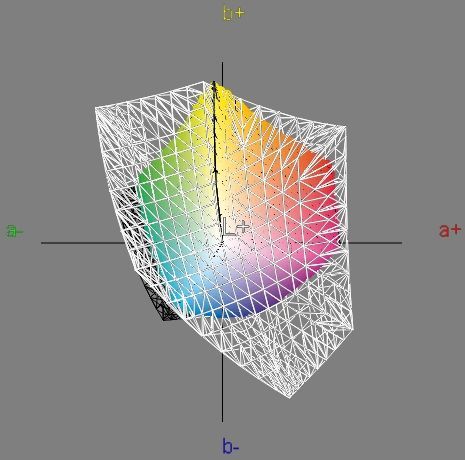

ISOcoated (FOGRA39): 92 % Abdeckung

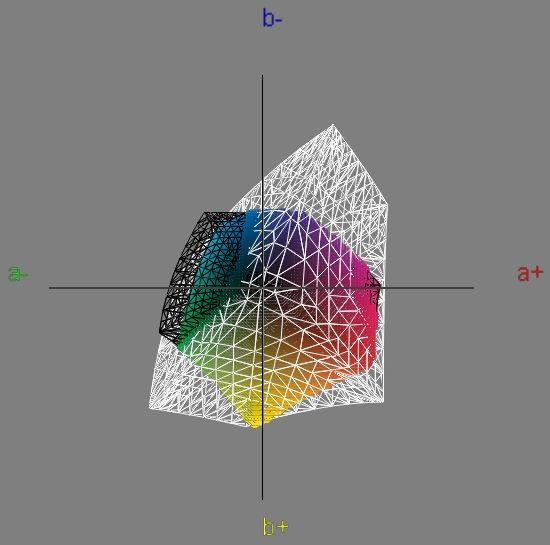

Hp Zr22w Monitor Vergleich Iso1
Hp Zr22w Monitor Vergleich Iso2

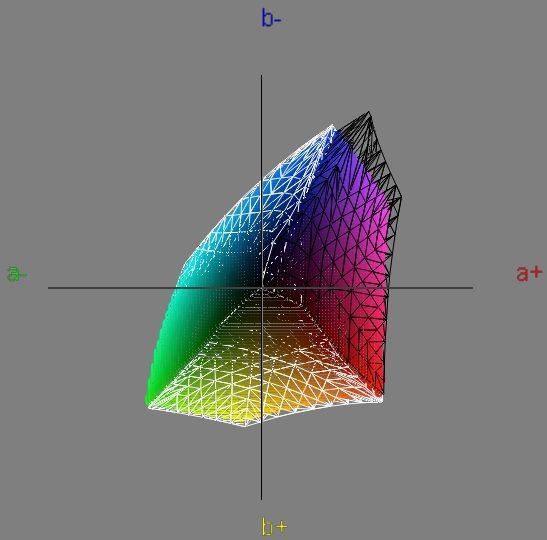

sRGB: 93 % Abdeckung
Hp Zr22w Monitor Vergleich Srgb1

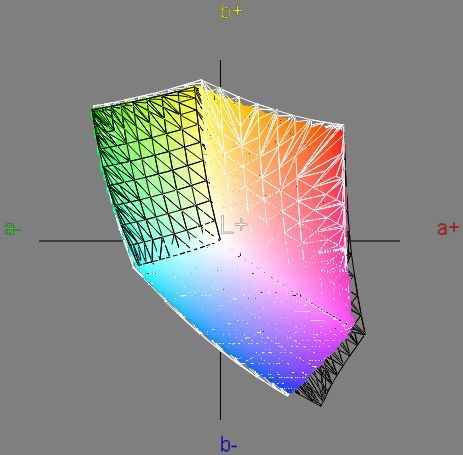

Hp Zr22w Monitor Vergleich Srgb2


Die Abdeckungen der Farbräume von 92 bzw. 93 Prozent sind gute Werte, so dass nur mit leichten Farbabrissen und Farbabweichungen gerechnet werden muss.

Auswertung der farbmetrischen Tests

Erläuterung der DeltaE Abweichung für Farbwerte und Weißpunkt.

Erläuterung der DeltaC Abweichung für Grauwerte.

Erläuterung zur Darstellung der Gradation.

Vergleich der Werkseinstellung/sRGB-Modus mit dem sRGB-Arbeitsfarbraum

Werkseinst./sRGB-Modus Ziel Erreicht
D65 (6502) 6657
95.04 100.00 108.88 88.57 100.00 99.86
12,939
– (0,08) 13,463
196,4
0,23
853
sRGB ~2,50 (avg.)

* CCT-Bezug

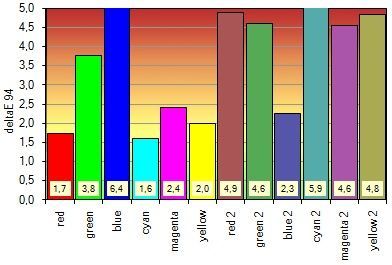

Hp Zr22w Monitor Deltae Werk

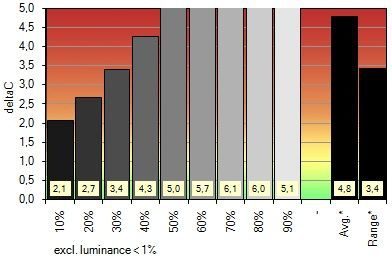

Hp Zr22w Monitor Deltac Werk


Der Monitor wird in der Werkseinstellung schon im sRGB-Modus ausgeliefert, so dass wir auf die übliche zweite Ausmessung verzichten konnten. Überprüft haben wir dafür aber die Werkseinstellung mit der Wahl „Custom“ bei der Farbeinstellung, ohne weitere Werte zu verändern. Da diese Ergebnisse allerdings fast identisch wie die im sRGB-Modus waren, haben wir sie nicht zusätzlich mit abgebildet.

Positiv ist im Auslieferungszustand nur die geringe Abweichung des Weißpunktes und ein guter Kontrast, alle anderen Werte haben sehr deutliche Abweichungen gezeigt, so dass eine Kalibrierung vorgenommen werden sollte, wenn auf dem Monitor auch Bilder bearbeitet werden sollen.

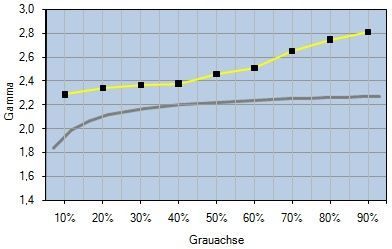

Hp Zr22w Monitor Gamma Werk
