OSD

Trotz der umfassenden Hardware-Kalibration verzichtet EIZO nicht auf ein vielschichtiges OSD. Es gliedert sich in sechs übersichtlich aufgebaute Hauptmenüpunkte.

Über einen Helligkeitsregler wird die Intensität der Hintergrundbeleuchtung verändert. Der gewünschte Weißpunkt kann über Voreinstellungen in Kelvin, drei RGB-Gain-Regler oder normative Vorgaben angepasst werden.

Eine Veränderung der Tonwertkurve ist über den Gammaregler möglich. Beschränkte sich die Auswahl früher auf fixe Werte (1.6 – 2.7), kann nun unter anderem auch die sRGB-Charakteristik direkt ausgewählt werden. Vordefinierte Farbmodi steuern die Farbraumemulation, die allerdings deutlich präziser über Color Navigator angepasst werden kann.

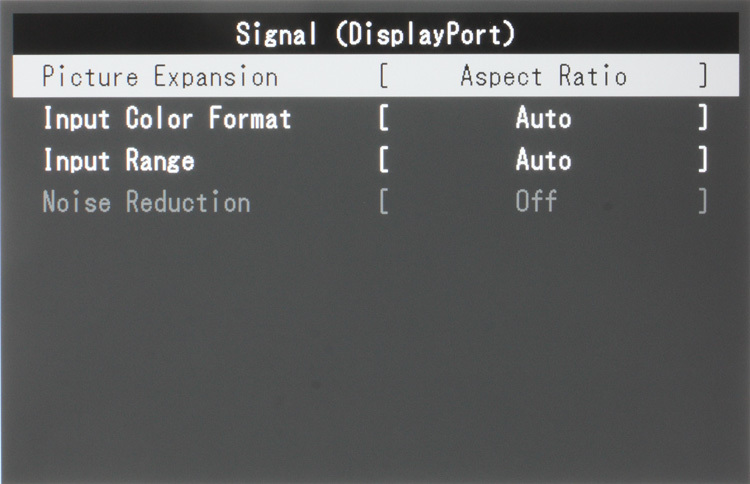

Drei Skalierungseinstellungen erlauben die seitengerechte, flächenfüllende und unskalierte Anzeige eingehender Signale. Ihr Dynamikumfang kann nun einfacher als in früheren Versionen berücksichtigt werden.

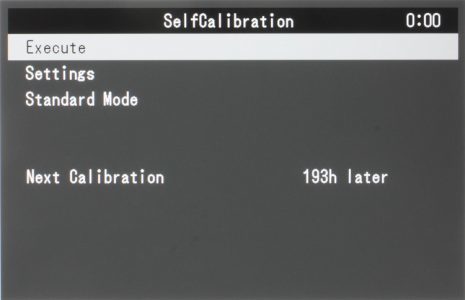

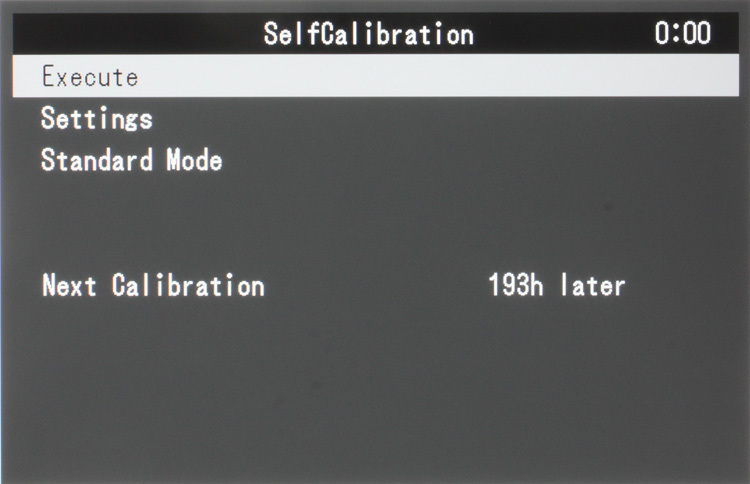

Die Selbstkalibration wird über einen eigenen Menüpunkt konfiguriert. Aus einer vorhergehenden Kalibration mit Color Navigator werden die notwendigen Zielparameter ermittelt. Die Einstellungen, zum Beispiel eine genaue Zeitplanung, können vom Benutzer allerdings auch vollständig in der Software verwaltet werden.

Weitere Funktionen umfassen die Auswahl der Menüsprache und die Positionierung des OSDs. Die Pixelbeschleunigung (Overdrive) kann, sofern überhaupt umgesetzt, nicht konfiguriert werden.

Eizo Cg2730 Monitor Osd1
Eizo Cg2730 Monitor Osd2
Eizo Cg2730 Monitor Osd3

Eizo Cg2730 Monitor Osd4
Eizo Cg2730 Monitor Osd5
Eizo Cg2730 Monitor Osd6

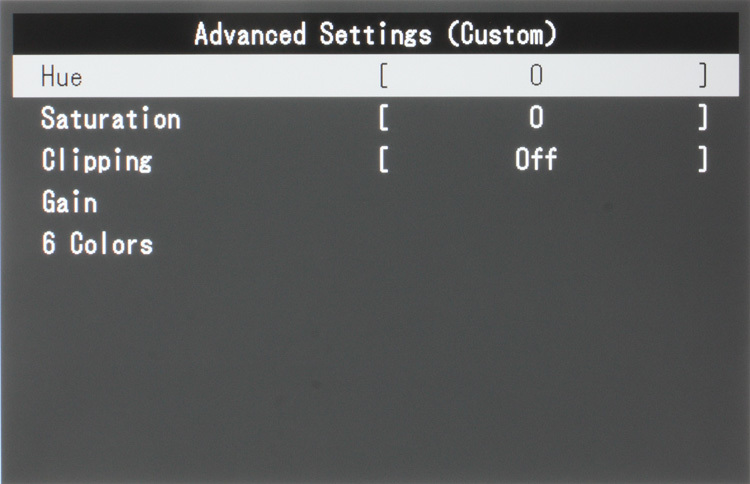

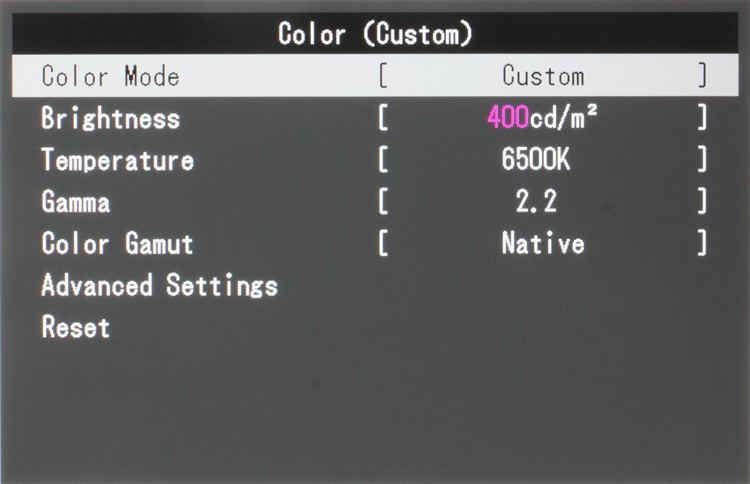

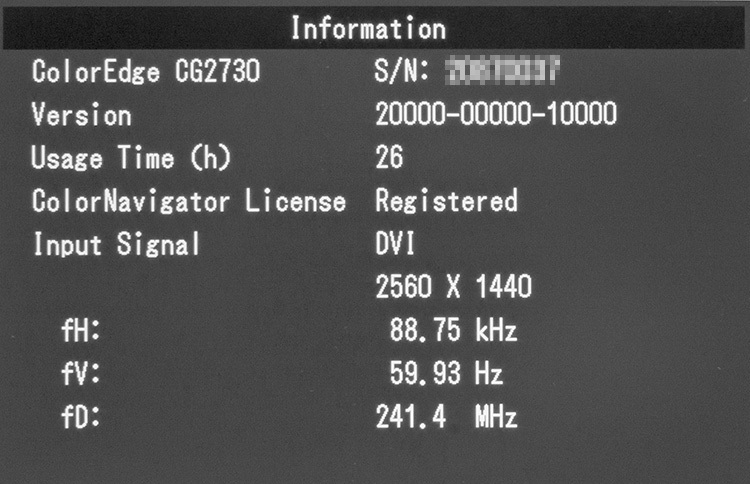

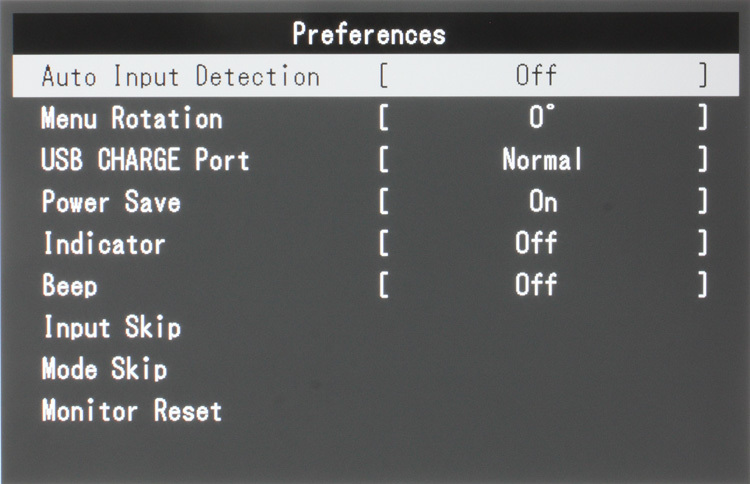

Das Menü des EIZO CG2730

Bildqualität/Signalverarbeitung

Allgemein

EIZO greift für den CG2730 auf ein 27 Zoll großes IPS-Panel mit LED-Hintergrundbeleuchtung zurück. Weitere Informationen sind dem Datenblatt nicht zu entnehmen. Die ermittelte spektrale Strahlungsverteilung unterscheidet sich deutlich von der der bislang häufig eingesetzten Kombination aus grünen und blauen LEDs mit rotem Leuchtstoff (GB-r). Wir vermuten, dass in diesem Fall ausschließlich blaue LEDs, versehen mit grünem und rotem Leuchtstoff, zum Einsatz kommen. Die weiteren technischen Daten sprechen dann für ein Panel von Panasonic (VVX27T160H00).

Eizo Cg2730 Monitor Spektrum

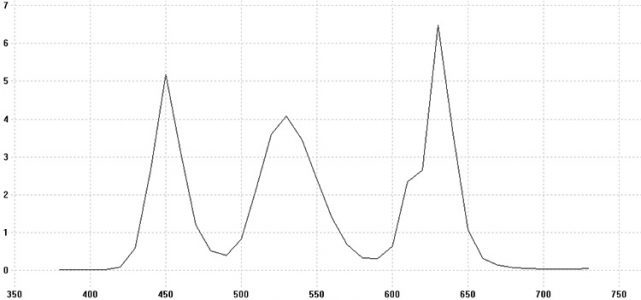

Spektrale Strahlungsverteilung Weiß nach Farbfiltern (i1 Pro; optischer Bandpass: 10 nm)

Die für die Signalverarbeitung entscheidenden LUTs des von EIZO selbstentwickelten Scalers weisen eine Präzision von 16 Bit pro Farbkanal aus. Damit ist eine wichtige Voraussetzung für die akkurate und verlustfreie Farbreproduktion sichergestellt – sowohl vor als auch nach einer Hardware-Kalibration via Color Navigator. Im Unterschied zu vielen anderen Modellen der CG-Reihe wird auf die zusätzliche Einbindung einer 3D-LUT im Signalfluss verzichtet. Das ist für die meisten Anwendungsbereiche kein echter Nachteil. Selbst die Farbraumemulation kann mit einer einfachen und dennoch sehr robusten LUT-Matrix-LUT-Konfiguration realisiert werden. Dennoch ergeben sich bestimmte Einschränkungen, auf die wir später noch kurz eingehen.

Über den DisplayPort-Eingang können Signale mit 10 Bit pro Farbkanal zugespielt werden. Dies erfordert eine Unterstützung durch Grafikkarte, Betriebssystem, Treiber und Anwendung und ist derzeit noch auf wenige Konstellationen beschränkt. Adobe Photoshop hat in aktueller Version mit einer entsprechenden Anzeige keine Probleme. Der HDMI-Eingang verarbeitet auch eine Farbtiefe von 12 Bit pro Kanal.

Eizo Cg2730 Monitor Grauverlauf

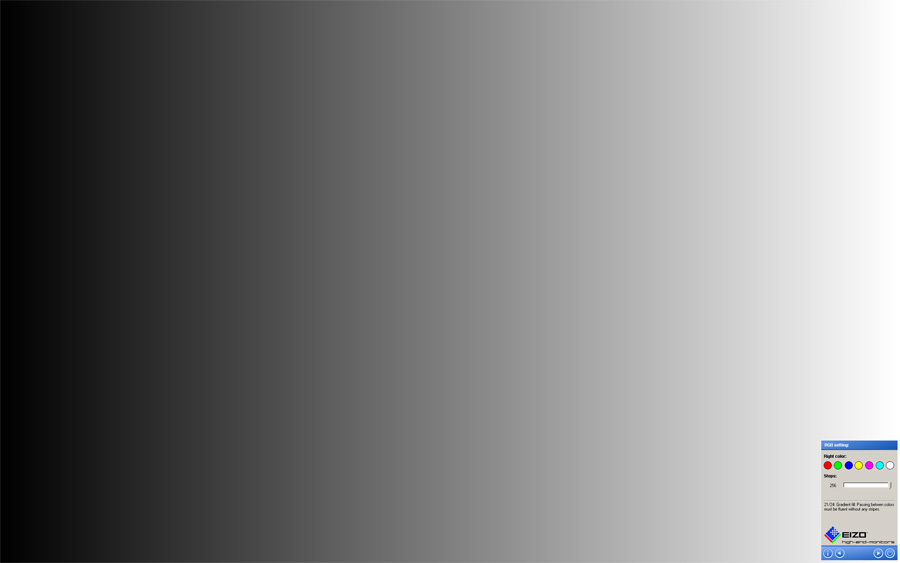

Testbild, um Grauverläufe zu überprüfen

Die Bildqualität vermag auch höchste Ansprüche zu erfüllen. Neben einer neutralen und homogenen Darstellung punktet der EIZO CG2730 durch die sehr gute Blickwinkelstabilität seines IPS-Panels und einen vergleichsweise hohen Kontrastumfang. Überdies wurde ein für die IPS-Technologie sonst üblicher Kontrastverlust, der bereits bei frontaler Betrachtung zu störenden Aufhellungen führen kann, stark reduziert.

Einziger Wermutstropfen ist ein stellenweises Durchschimmern der Hintergrundbeleuchtung im Bereich zwischen Panel und Gehäuserahmen.

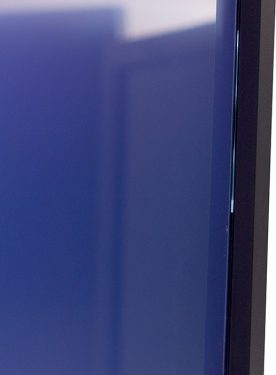

Eizo Cg2730 Monitor BacklightArtifact
Die Hintergrundbeleuchtung schimmert teilweise durch

Coating

Die Oberflächenbeschichtung des Panels (Coating) hat auf die visuelle Beurteilung von Bildschärfe, Kontrast und Fremdlichtempfindlichkeit einen großen Einfluss. Wir untersuchen das Coating mit dem Mikroskop und zeigen die Oberfläche des Panels (vorderste Folie) in extremer Vergrößerung.

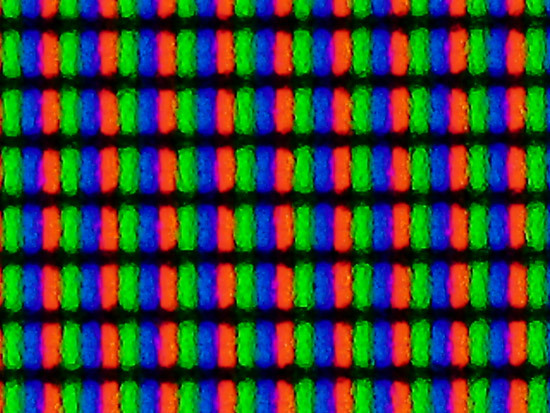

Eizo Cg2730 Monitor Coating
Eizo Cg2730 Monitor Refcoat

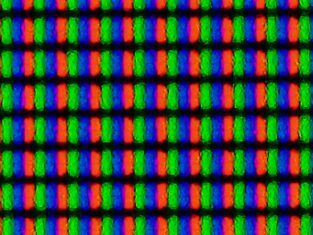

Das Coating des EIZO CG2730 (linkes Foto)

Ein mikroskopischer Blick auf die Subpixel, mit Fokus auf die Bildschirmoberfläche: Der EIZO CG2730 besitzt eine stumpf-matte Oberfläche mit mikroskopisch sichtbaren Vertiefungen zur Diffusion. Körnungs- beziehungsweise Glitzereffekte bleiben fast vollständig aus.

Interpolation

Unsere Testsignale werden gut verarbeitet. Eine Skalierung durch die Grafikkarte verbessert die Darstellung nicht. EIZO verzichtet auf einen separaten Schärferegler, der jedoch in den meisten Umsetzungen ohnehin meist nur fragwürdige Verbesserungen erzielt.

Inhalte mit quadratischem Pixelseitenverhältnis können verzerrungsfrei dargestellt werden. Bei Verwendung des HDMI-Eingangs wird das abweichende Pixelseitenverhältnis von 4:3- und 16:9-SD-Signalen durch angepasste Einstellungen berücksichtigt.

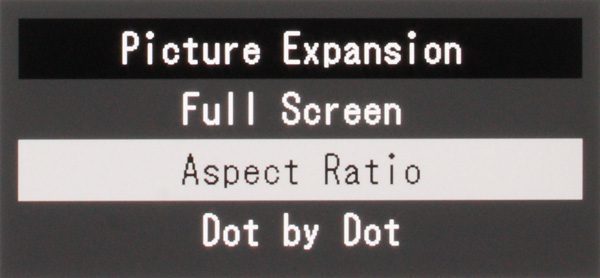

Eizo Cg2730 Monitor Aspect

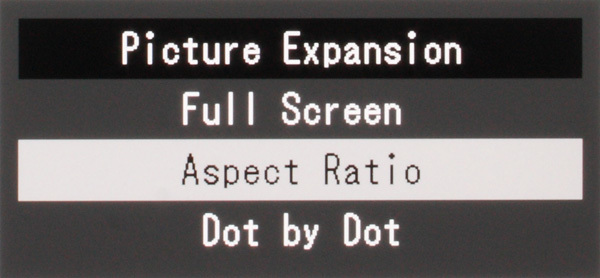

Skalierungsoptionen
Signal Verzerrungsfreie, maximal flächenfüllende Wiedergabe Unskalierte Wiedergabe
SD (16:9 – anamorph) Ja Nicht sinnvoll
SD (4:3) Ja Nicht sinnvoll
HD (1080p) Ja Ja
HD (720p) Ja Ja
PC (5:4) Ja Ja
PC (4:3) Ja Ja
PC (16:10) Ja Ja
PC (16:9) Ja Ja

Die folgenden Bilder geben einen groben Eindruck über die Qualität der Skalierung wieder. Der Abstand der Kamera zum Bildschirm ist stets identisch, und es wird immer seitengerecht auf Vollbild skaliert.

Eizo Cg2730 Monitor Scaler1440
Eizo Cg2730 Monitor Scaler1080

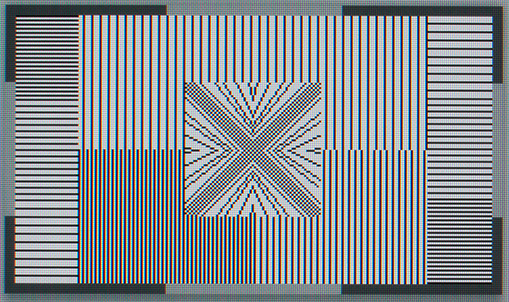

Links Auflösung 2560 x 1440, rechts Auflösung 1920 x 1080
Eizo Cg2730 Monitor Scaler1024
Eizo Cg2730 Monitor Scaler768

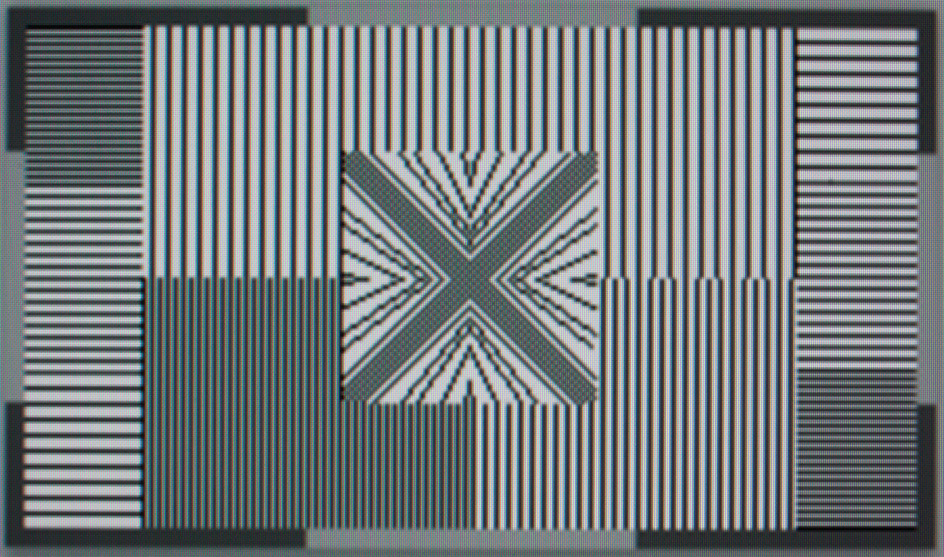

Links Auflösung 1280 x 1024, rechts Auflösung 1024 x 768

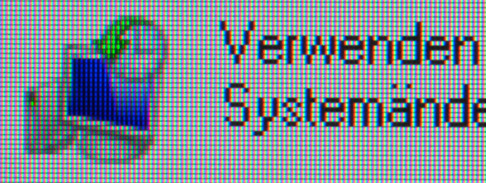

Eizo Cg2730 Monitor Scaler Text1440
Eizo Cg2730 Monitor Scaler Text1080
Links Auflösung 2560 x 1440, rechts Auflösung 1920 x 1080

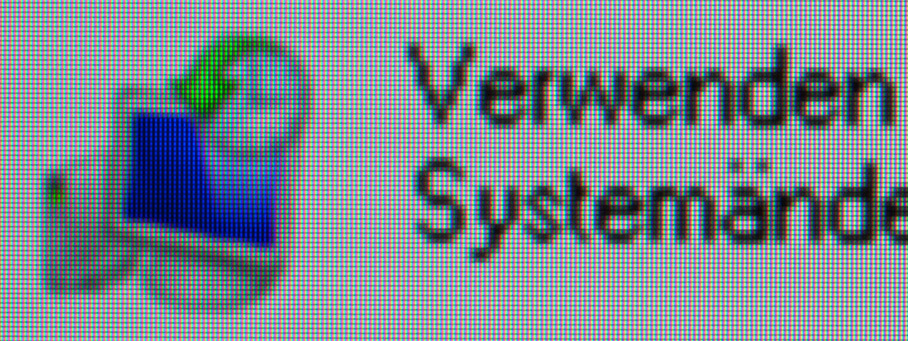

Eizo Cg2730 Monitor Scaler Text1024
Eizo Cg2730 Monitor Scaler Text768

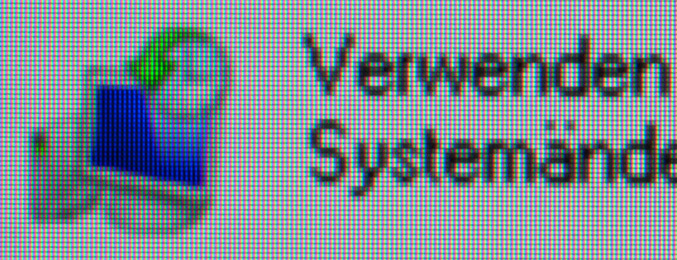

Links Auflösung 1280 x 1024, rechts Auflösung 1024 x 768
