Reaktionsverhalten

Den EIZO CG2730 haben wir in der nativen Auflösung bei 60 Hz am DisplayPort-Anschluss untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.

Bildaufbauzeit und Beschleunigungsverhalten

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.

Im Datenblatt wird die Reaktionszeit mit 13 ms (GtG) angegeben. Der Monitor verfügt vermutlich über keine Funktion zur Pixelbeschleunigung (Overdrive), da eine Konfigurationsmöglichkeit im OSD fehlt und keine Überschwinger auftreten.

Das Schaltzeitendiagramm zeigt unter anderem, wie sich verschiedene Helligkeitssprünge addieren, wie schnell der Monitor in der Werkseinstellung im besten Fall reagiert und von welcher mittleren Reaktionszeit ausgegangen werden kann.

Der Messwert Color to Color (CtC) geht über die herkömmlichen Messungen von einfarbigen Helligkeitssprüngen hinaus, schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren.

Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunktes gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.

Wir ermitteln den Schwarz-Weiß-Schwarz-Wechsel mit 24,6 ms und den schnellsten Grauwechsel mit 7,9 ms. Der Durchschnittswert für alle unsere 15 Messpunkte beträgt 15,5 ms. Das sind beileibe keine Topresultate, allerdings richtet sich der EIZO CG2730 natürlich auch nicht vornehmlich an hoch ambitionierte Spieler. Dafür bleibt der Helligkeitsverlauf (GtG 80-50 %) völlig neutral.

60 Hz Schaltzeiten

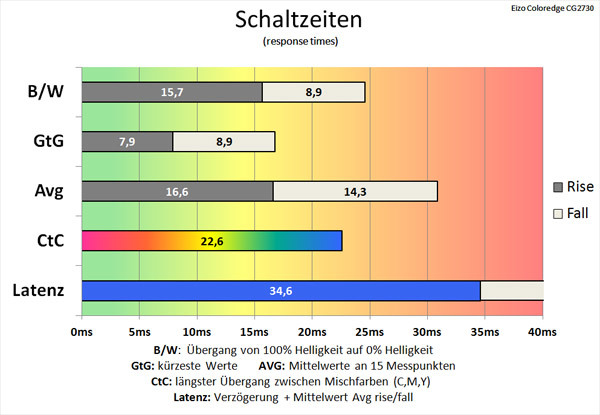

Eizo Cg2730 Monitor 60Hz Schaltzeiten

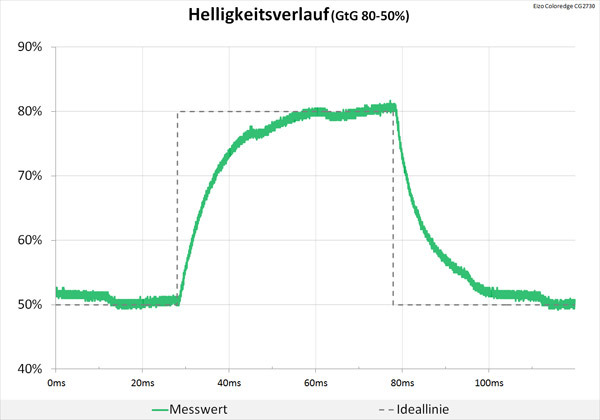

Eizo Cg2730 Monitor 60Hz Gtg
Gemächliche Schaltzeiten und eine völlig neutrale Abstimmung

Netzdiagramme

In den folgenden Netzdiagrammen sehen Sie alle Messwerte zu den unterschiedlichen Helligkeitssprüngen unserer Messungen im Überblick. Im Idealfall befinden sich die grünen und die roten Linien eng am Zentrum. Jede Achse repräsentiert einen in dem Pegel und der Dynamik definierten Helligkeitssprung des Monitors, gemessen über Lichtsensor und Oszilloskop.

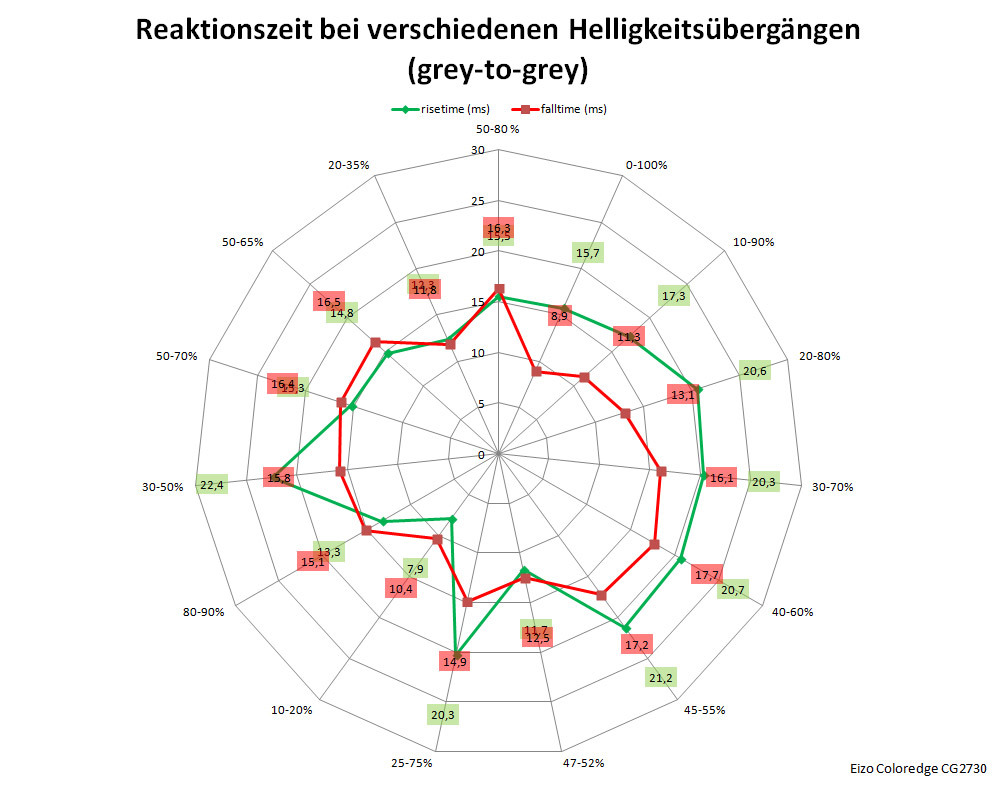

Eizo Cg2730 Monitor 60Hz Netz
Reaktionszeiten

Latenzzeit

ie Latenz oder auch Signalverzögerungszeit ist ein wichtiger Wert für Spieler, garantieren niedrige Werte doch ein direktes Feedback. Beim EIZO CG2730 messen wir mit 34,6 ms eine ungewöhnlich hohe Signalverzögerung.

Alternative Messung der Latenz

Zur Messung der Bildverzögerung (Input LAG) von Monitoren gibt es verschiedene Ansätze, weshalb sich nicht nur Testergebnisse und Herstellerangaben unterscheiden, sondern auch die Werte bei verschiedenen Publikationen. Zudem nennen Hersteller selten einen Wert für die Signalverzögerungszeit und wenn diese Werte tatsächlich genannt werden, ist in der Regel nicht erkennbar wie diese Messungen durchgeführt wurden.

PRAD verfolgt nach dem jüngsten Update der Testmethoden derzeit zwei verschiedene Ansätze. Zum einen setzen wir das nur etwas mehr als 100 Euro teure Messgerät von Leo Bodnar ein. Hierbei handelt es sich um ein vollintegriertes Messgerät mit Signalgenerator und Sensor, bei dem der Wert schnell vom Bildschirm abgelesen werden kann. Da die LAG-Zeit von der Messposition auf dem Bildschirm abhängig ist, können Sie alle drei Werte (oben, Mitte, unten) im Diagramm entnehmen. Als Richtwert für die Latenz sollte der mittlere Wert herangezogen werden.

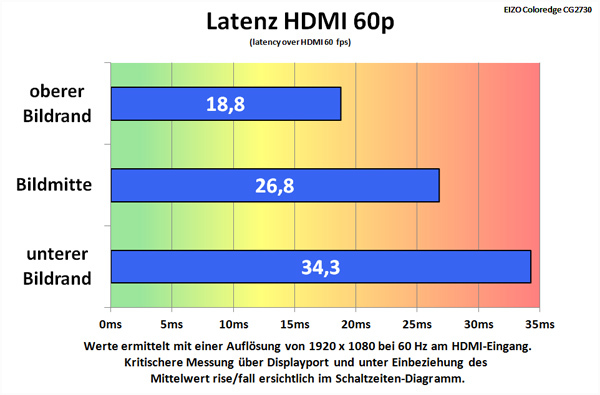

Eizo Cg2730 Monitor Latenz EIZO
Alternative Messung des Lags am HDMI-Eingang 1080p@60Hz

Für den Anwender sind diese Werte aber mitunter nicht aussagekräftig, da sich in Kombination mit Grafikkarten, Treibern, dem Chromasubsampling sowie der verwendeten Auflösung und Framerate unterschiedliche Lag-Zeiten zu Gunsten oder zu Ungunsten des Monitors ergeben können. Zudem können die Messungen mit dem Leo Bodnar LAG Tester nur am HDMI-Eingang bei 1080p@60Hz durchgeführt werden.

Die von uns angewendete Methode verfolgt daher einen anderen Ansatz. Dort messen wir die Verzögerung zwischen Bild und Ton (Audio-Ausgang der Soundkarte im Vergleich zum Signal des Lichtsensors am Monitor). Dies geschieht in der Regel am DisplayPort unter Einstellung der nativen Auflösung und bei höchster Bildfrequenz in der Bildschirmmitte.

Die real erlebte Bildverzögerung ist deshalb von oben erwähnten Faktoren (und weiteren wie DirectX) abhängig und sollte im Wertebereich zwischen Leo Bodnar und der PRAD-Messmethode liegen.

Backlight

Die Hintergrundbeleuchtung des EIZO CG2730 basiert auf Leuchtdioden. Ihre Helligkeit wird nicht durch Pulsweitenmodulation (PWM) reguliert. Es kommt in keinem Betriebszustand zu Unterbrechungen im Lichtstrom, die bei hinreichend geringer Frequenz als Flackern wahrgenommen werden könnten. Damit eignet sich der Monitor auch bei empfindlichen Augen für längere Arbeitseinsätze.

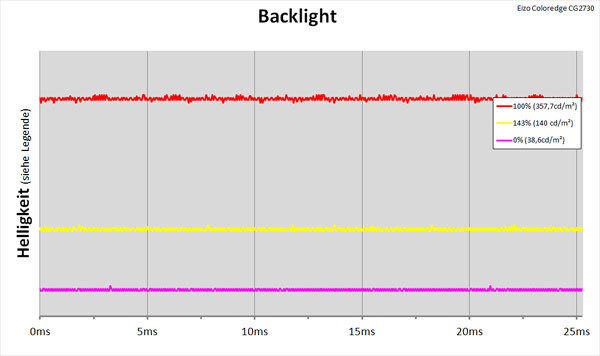

Eizo Cg2730 Monitor Backlight
LED-Hintergrundbeleuchtung ohne PWM-Helligkeitsregelung

Subjektive Bewertung

Das gesamte ColorEdge-Produktportfolio wurde nicht im Hinblick auf einen Einsatz im Spielebereich abgestimmt. Die Bewegtbilddarstellung des EIZO CG2730 wird dennoch viele Benutzer zufriedenstellen können. Dafür sorgen schon seine exzellente Bildqualität sowie seine hohe Kontraststabilität. Wir empfehlen für die Wiedergabe von Spielen eine sRGB-Emulation. Das vermeidet nicht nur eine überzeichnete Farbreproduktion, sondern verbessert auch die Detailzeichnung in den Tiefen gegenüber einer Gamma-2.2-Tonwertkurve.
