Interpolation

Zu einem guten Monitor gehört unter Anderem, dass er die Fähigkeit besitzt, nicht native Auflösungen unverzerrt auf dem Bildschirm darzustellen. Das kann in den verschiedensten Fällen nötig sein, ganz besonders, wenn es sich um ältere Hardware oder Software handelt, die nicht die native Auflösung von 1.920 x 1.080 Bildpunkten unterstützt.

Die folgenden Fotos zeigen neben der nativen Auflösung auch einige niedrigere Auflösungen zum Vergleich. Werden diese Auflösungen interpoliert dargestellt, kann es neben den zu erwartenden Verzerrungen auch zu deutlichem Qualitätsverlust kommen.

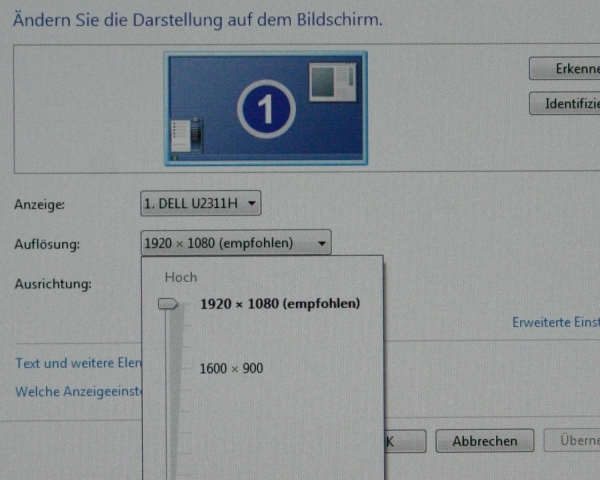

Dell U2311h Monitor Interpol Nativ
Native Auflösung 1.920 x 1.080.

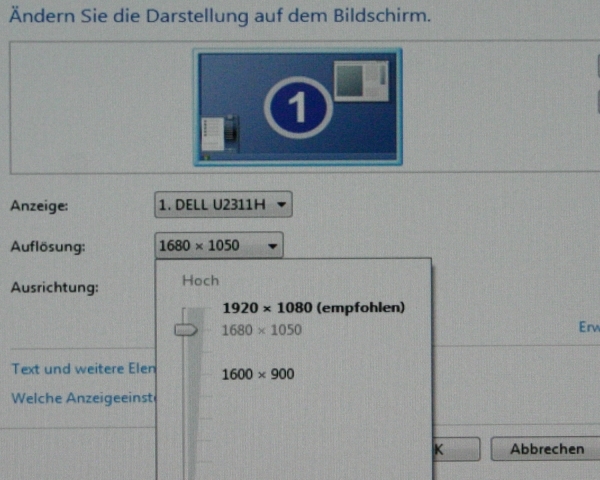

Dell U2311h Monitor Interpol 1650

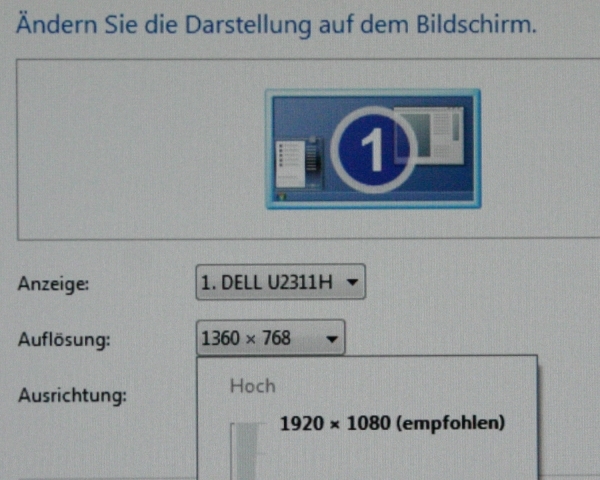

Dell U2311h Monitor Interpol 1360
Interpoliertes Bild bei 1.680 x 1.050 (links) und bei 1.360 x 720 (rechts).
Dell U2311h Monitor Interpol 1280
Dell U2311h Monitor Interpol 1024

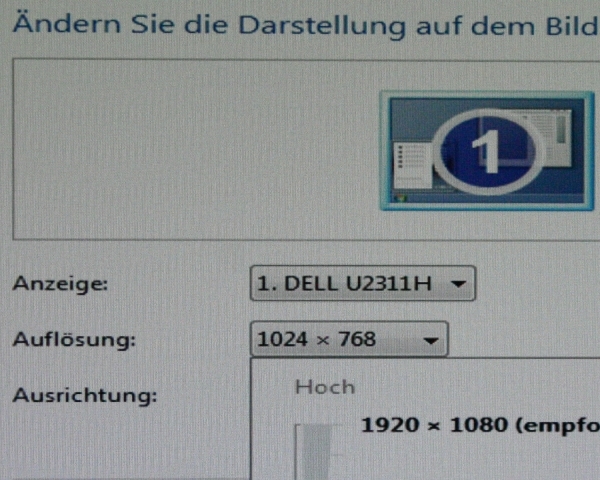

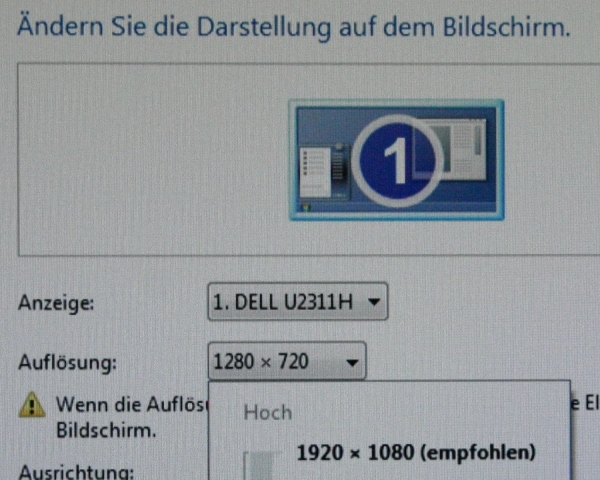

Interpoliertes Bild bei 1.280 x 1.024 (links) und bei 1.280 x 720 (rechts).
Dell U2311h Monitor Interpol 720
Interpoliertes Bild bei 1.024 x 768.

Der U2311H zeigt bei allen getesteten Auflösungen ein durchweg gutes Ergebnis. Keine der Auflösungen wird nennenswert schlecht dargestellt. Einzig bei einer Auflösung von 1.280 x 1024 wirkt das Bild etwas verschwommen, was aber auch an der starken Bildverzerrung liegt.

Im OSD gibt es die Möglichkeit, das Anzeigeverhalten solcher abweichenden Bildformate zu beeinflussen. Dazu stellt man den Anzeige-Modus von FÜLLEND auf 4:3. Hier korrigiert der Monitor das Bild, indem der gesamte Inhalt auf ein festes Format zusammen gepresst wird. Eine dynamische Korrektur oder gar eine 1:1 Darstellung bietet das OSD hingegen nicht.

Interpolation Spiele

Bei einer nativen Auflösung des Bildschirms von 1.920 x 1.080 Bildpunkten kann es gerade bei aktuellen Spielen selbst mit potenter Hardware zu starken Leistungseinbußen kommen. Um ein ungetrübtes Spielvergnügen genießen zu können, sind viele Anwender gezwungen, niedrigere Auflösungen zu wählen. Zeigt hier die Interpolierung des Monitors Schwächen, wird wiederum der Spielspass gebremst.

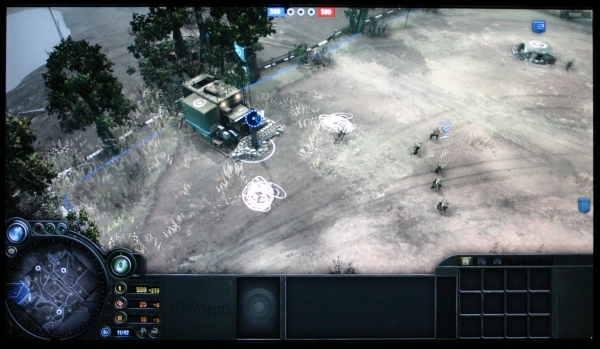

Dell U2311h Monitor Game Nativ
Dell U2311h Monitor Game 1280

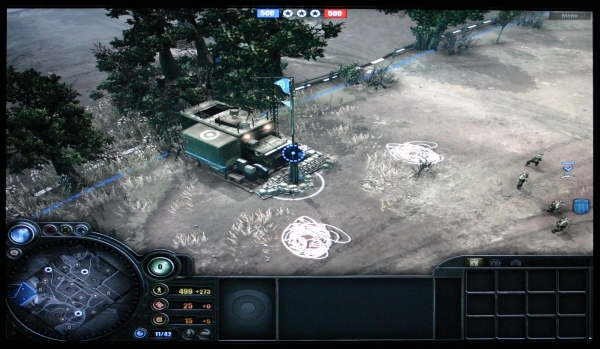

Szene aus „Company of Heroes“ mit nativer Auflösung (links) und 1.280 x 1.024 (rechts).

Deutlich zu erkennen ist die starke Verzerrung durch das falsche Bildverhältnis. Jedoch bleibt die Darstellung scharf und erkennbar.

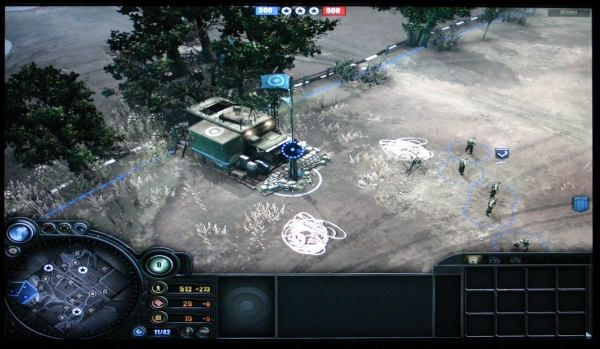

Dell U2311h Monitor Game 1024

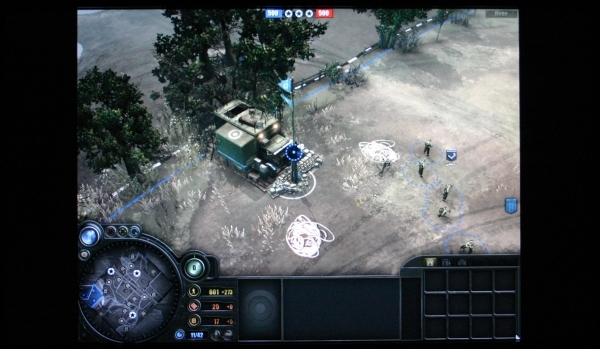

Dell U2311h Monitor Game 4zu3
Interpolierte Auflösung von 1.024 x 768 (links) und gleiche Auflösung mit Korrektur (rechts).

Auch die Darstellung geringerer Auflösungen wie 1.024 x 768 Bildpunkte ist absolut brauchbar. Da es sich hier um ein klassisches 4:3 Bildformat handelt, bietet sich zudem an, die Darstellung im OSD des Monitors fest auf 4:3 zu stellen. So hat man zwar breite schwarze Ränder an den Seiten, jedoch ist die Darstellung des Bildes wieder seitengerecht.

Bildschärfe

Das OSD des Dell U2311H verfügt über eine Einstellung der Bildschärfe. Standardmäßig ist diese Funktion auf 50 eingestellt und lässt sich in 10er Schritten von 0 bis 100 regeln. Eine Erhöhung des Wertes soll das Bild schärfer machen. Zumindest in normaler Arbeitsumgebung ist hier kaum eine Verbesserung des Bildes erkennbar. Eine Absenkung des Wertes verringert die Bildschärfe anfangs merkbar. Regelt man die letzten beiden Stufen auf 0, verändert sich das Bild nicht mehr sichtbar. Im Normalfall kann die Einstellung jedoch unangetastet bleiben.

Dell U2311h Monitor Schaerfe 50

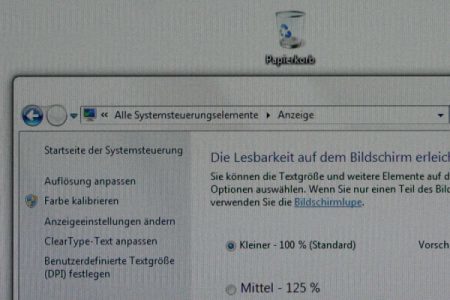

Standartschärfe (Wert 50).
Dell U2311h Monitor Schaerfe 0

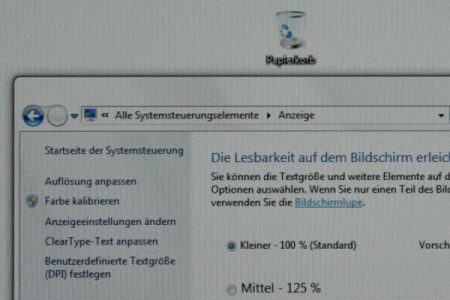

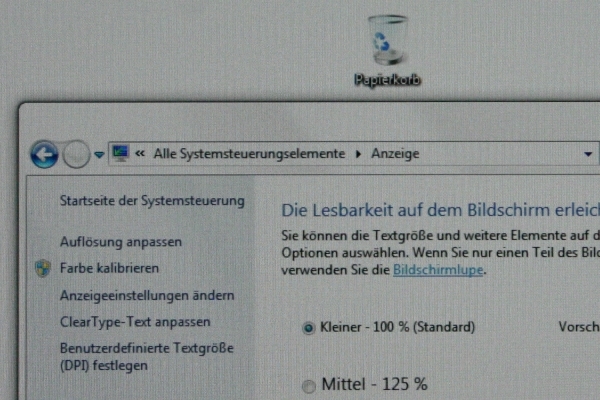

Minimalwert Schärfe (Wert 0).

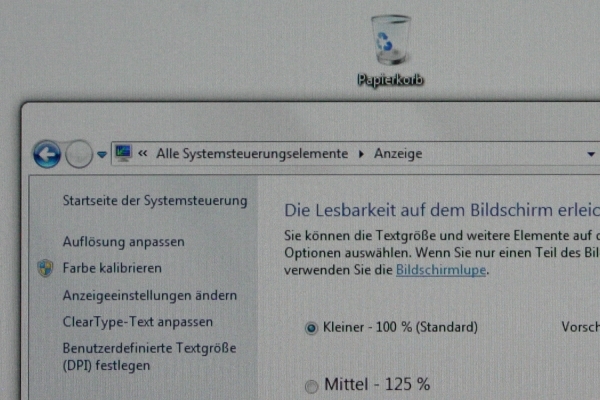

Dell U2311h Monitor Schaerfe 100

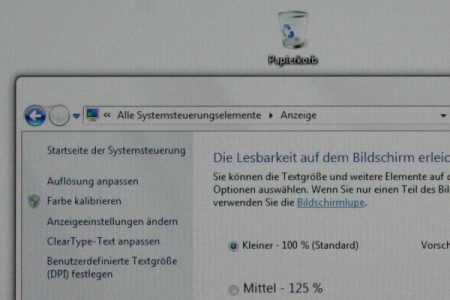

Maximalwert Schärfe (Wert 100).

Reaktionsverhalten

Das Reaktionsverhalten eines Monitors wird im Wesentlichen von den Schaltzeiten, einem eventuellen Overdrive und der Latenzzeit bestimmt. Diese Einflussgrößen ermitteln wir in einem aufwendigen Verfahren mit Fotosensoren und einem Oszilloskop. Den U2311H haben wir in nativer Auflösung bei 60 Hz am DVI-Anschluss vermessen.

Schaltzeiten

Nach der älteren Norm ISO 13406-2 wird der Monitor von Schwarz zu Weiß umgeschaltet und wieder zurück. Die dabei gemessenen Schaltzeiten, in denen die relative Pixelhelligkeit jeweils von 10 auf 90 Prozent angestiegen bzw. abgefallen ist, werden addiert und als Bildaufbauzeit bezeichnet. Die aktuelle Norm ISO 9241-305 beschreibt die Bildaufbauzeit dagegen als mittlere Übergangszeit zwischen fünf verschiedenen Grauwerten hin und zurück. Vielfach wird die Bildaufbauzeit auch als Reaktionszeit oder Response Time bezeichnet.

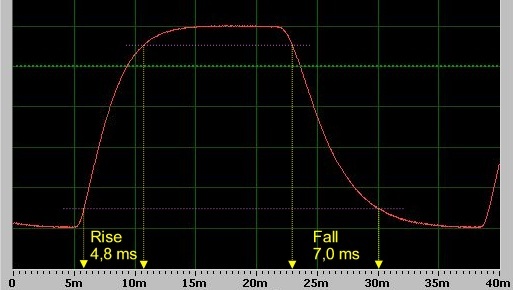

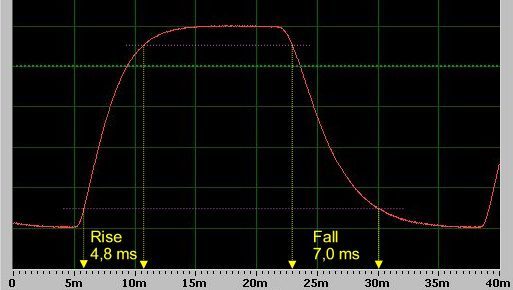

Dell U2311h Monitor Bildaufbauzeit
IPS-Panel haben längere Schaltzeiten.

Erläuterung der Darstellung: Die Schaltzeiten ermitteln wir in zwei Messreihen, die sich an beiden Normen orientieren. Die erste Messreihe beschreibt die Zeit für einen Schwarz-zu-Grau-Bildwechsel, bei dem das Bild abrupt von Schwarz (RGB 0) zu Grau umschaltet (Anstiegszeit, Rise Time) und wieder zurück (Abfallzeit, Fall Time). Der Grauwert variiert dabei von 30 % (RGB 77) bis 100 % (RGB 255 = Weiß), der 100 %-Wert entspricht also dem alten Normwert schwarz-zu-weiß. Diese Reihe trifft am ehesten auf Bildmaterial mit starken Kontrasten zu.

Die zweite Messreihe beschreibt die Zeit für einen Grau-zu-Grau-Bildwechsel, bei dem das Bild zwischen zwei Grauwerten umgeschaltet wird. Die beiden Grauwerte liegen jeweils nur um 30 Prozent auseinander (100 %: RGB 178 zu 255, 90 %: RGB 153 zu 230, 80 %: RGB 128 zu 205, usw.). Diese Reihe trifft eher auf Bildmaterial mit geringeren Kontrasten zu. Die so ermittelten Stichproben berücksichtigen nicht nur die günstigsten Werte aus dem gesamten Messfeld und liegen deshalb oft erheblich über den Herstellerangaben.

Der Hersteller gibt für den U2311H eine Reaktionszeit von 8 Millisekunden (Grau zu Grau) an, was für ein IPS-Panel schon recht schnell wäre. Unsere Messungen zeigen, dass dieses Panel teilweise tatsächlich solch kurze Schaltzeiten erreichen kann. Die gemessene Bildaufbauzeit liegt für Schwarz-zu-Grau im Durchschnitt allerdings bei 15 Millisekunden und für Grau-zu-Grau bei fast 18 Millisekunden. Die über alle gemittelte Bildaufbauzeit (hin und zurück) ergibt sich somit zu 16,4 Millisekunden.

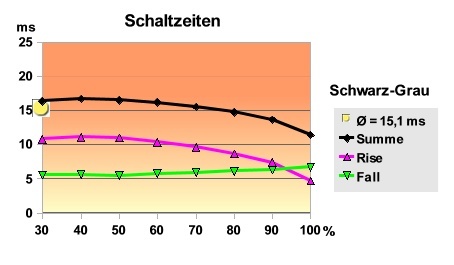

Dell U2311h Monitor Schaltzeiten Sg

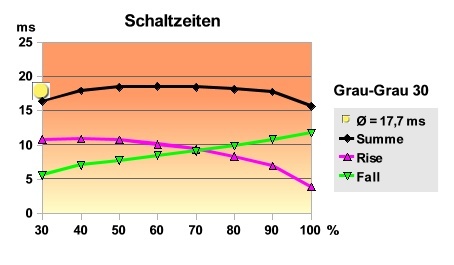

Dell U2311h Monitor Schaltzeiten Gg30
Schaltzeiten Schwarz-zu-Grau (links) und Grau-zu-Grau (rechts).

Die Untersuchung zeigt ein typisches Verhalten für ein beschleunigtes IPS-Panel. Die Schaltzeiten sind noch akzeptabel, vor allem wenn auf Schwarz umgeschaltet wird. Hier beträgt die Abfallzeit durchgehend rund 6 Millisekunden, die Anstiegszeit erreicht aber schon bis zu 11 Millisekunden. Bei der Umschaltung zwischen hellen Grauwerten ändert sich nur die Fall Time, sie steigt von 6 Millisekunden bei Dunkelgrau-zu-Schwarz (30 %) auf 12 Millisekunden bei Weiß-zu-Hellgrau (100 %) an. Diese Werte liegen bereits im Bereich der Bilddauer von 16,7 Millisekunden. Für ein IPS-Panel ist dieses Ergebnis respektabel, aktuelle TN-Panels sind allerdings zwei- bis dreimal schneller.
