Farbwiedergabe – Teil 2

Vergleich des sRGB Bildmodus mit dem sRGB-Arbeitsfarbraum

Der sRGB Bildmodus des Eizo EV2455 verhält sich nahezu ident zum User1 Modus im Werkszustand. Auch in diesem Bildmodus ist die Helligkeit mit 343,7 cd/m² extrem hoch. Ein Schwarzpunkt von 0,28 cd/m² sorgt jedoch für ein sehr hohes Kontrastverhältnis von 1227:1. Der Eizo EV2455 erreicht daher auch hier eine gute Gesamtwertung.

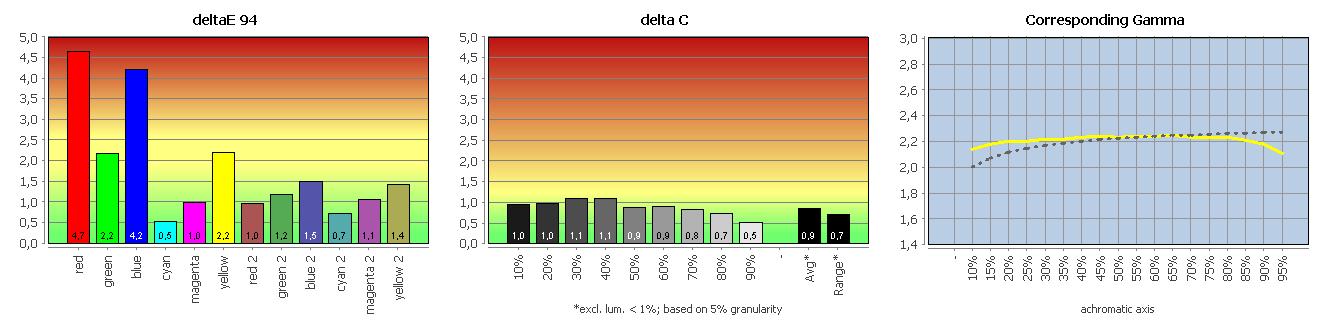

Eizo Ev2455 Bk Monitor SRGB Bildmodus
Farbwiedergabe im sRGB Bildmodus.

Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Vergleich mit dem sRGB-Arbeitsfarbraum unter Berücksichtigung des Monitorprofils

Durch die Kalibrierung und Profilierung wird eine möglichst hohe Neutralität und Linearität der Farbwiedergabe erreicht. Farbechtheit (im Rahmen der Monitorgrenzen) wird erst im Zusammenspiel mit farbmanagementfähiger Software erreicht.

Voll ausgeschöpft wird das Potential des Eizo EV2455 jedoch erst mit Kalibrierung des Monitors. Es müssen nur geringfügige Anpassungen vorgenommen werden, doch das Ergebnis verbessert sich sichtbar. Es werden beinahe alle Vorgaben exakt erreicht: Das durchschnittliche Gamma liegt bei 2.2, der Weißpunkt weicht nur 0,17 DeltaE vom Zielweißpunkt ab und auch der Durchschnitt der Grauachse liegt bei niedrigen 0,24 DeltaC. Lediglich das gesättigte Blau zeigt eine erhöhte Abweichung.

Die Helligkeit beträgt nun 140,6 cd/m², den Schwarzpunkt messen wir mit 0,10 cd/². Auch jetzt beträgt das Kontrastverhältnis noch hohe 1406:1

Mit folgenden Einstellungen haben wir dieses Ergebnis bei unserem Testgerät erzielen können:

Bildmodus: User1, Farbtemperatur: 6500K, Gamma: 2.2, Helligkeit: 34,0, Kontrast: 50, Rot: 99, Grün: 99, Blau: 100

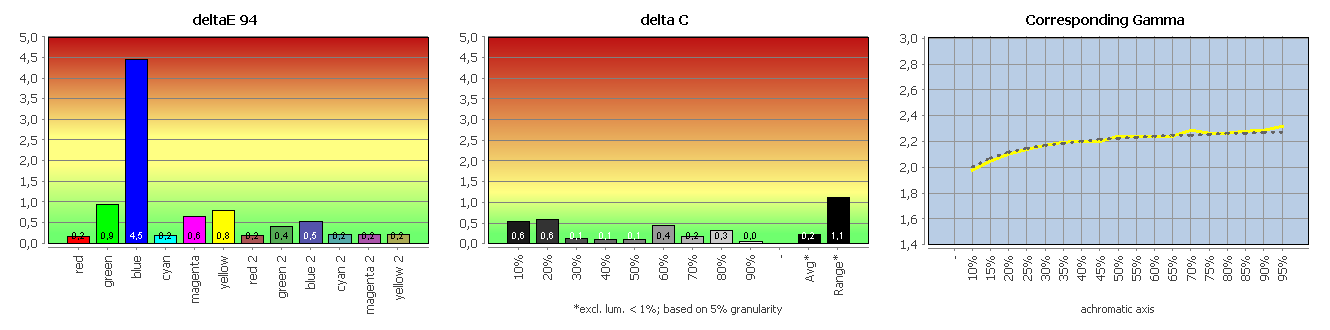

Eizo Ev2455 Bk Monitor SRGB Kalibriert
Farbwiedergabe nach Kalibrierung und Profilierung.

Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Profilvalidierung

Die Profilvalidierung zeigt, dass keine Nichtlinearitäten vorliegen und das Matrix-Profil den Zustand des Eizo EV2455 sehr exakt beschreibt. Der Eizo EV2455 verpasst nur knapp eine sehr gute Wertung. Grund dafür ist die etwas zu hohe Range der Grauachse welche bei 1,17 DeltaC liegt.

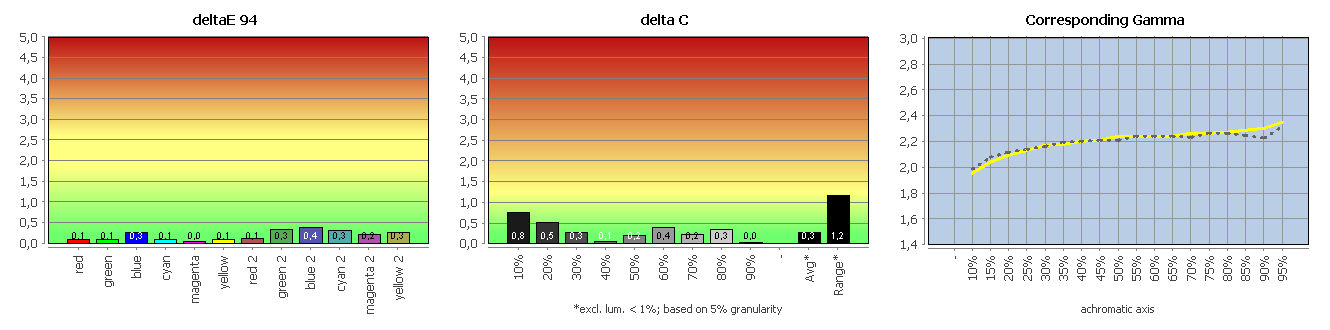

Eizo Ev2455 Bk Monitor SRGB Profilvalidierung
sRGB Profilvalidierung.

Die ausführlichen Testergebnisse können als PDF Datei heruntergeladen werden.

Interpolation

Im OSD des Eizo EV2455 stehen vier Skalierungseinstellungen zur Auswahl, Eizo gibt diesem Menüpunkt die Bezeichnung Bilderweiterung. Die Auswahl stellt sich wie folgt zusammen: Automatik, Vollbild, Seitenverhältnis und Punkt für Punkt. Ebenso wird noch ein Schärferegler angeboten. Der Regelungsbereich liegt zwischen 0 und 5 und kann in Einserschritten angepasst werden. Bei nativer Auflösung lässt sich jedoch weder das Seitenverhältnis noch die Schärfe verändern.

Die Interpolationsqualität des Eizo EV2455 ist überzeugend. Mit Zuhilfenahme des Schärfereglers kann das Ergebnis noch verbessert werden. Einen Patzer leistet sich der Eizo EV2455 dann aber doch, denn die Auflösung 1.920 x 1.080 Pixel wird auf Vollbild gestreckt dargestellt und da die Skalierungseinstellung bei dieser Auflösung fix auf Vollbild eingestellt ist, gibt es keine Möglichkeit darauf Einfluss zu nehmen.

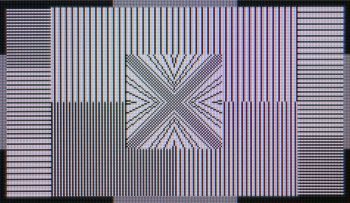

Eizo Ev2455 Bk Monitor Interpol Nativ

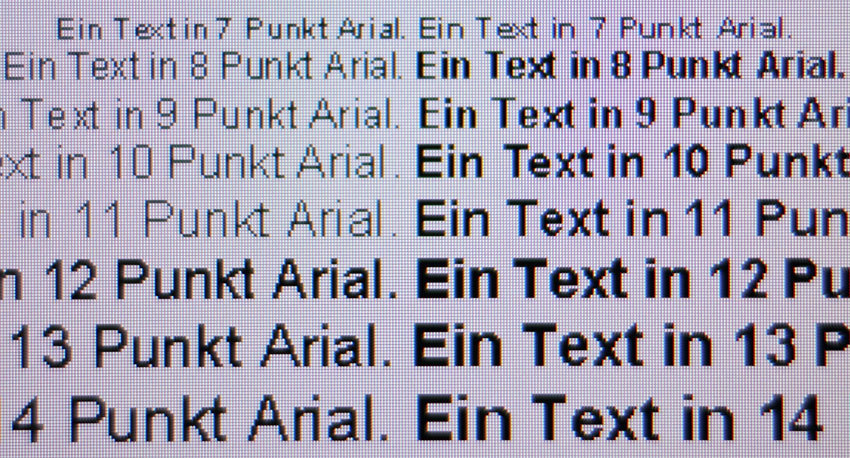

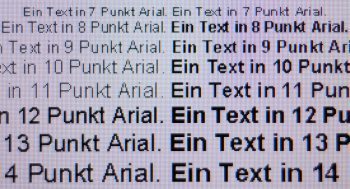

Eizo Ev2455 Bk Monitor Interpol Nativ Text
Native Auflösung des Eizo EV2455: 1.920 x 1.200 Pixel.

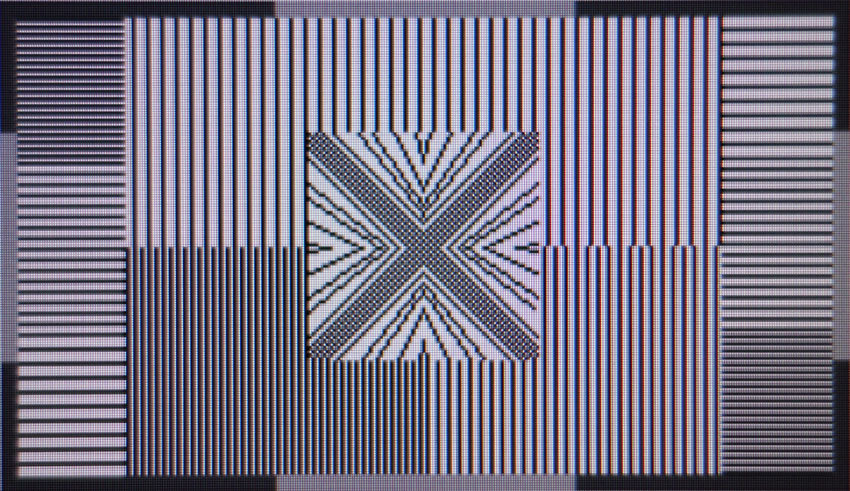

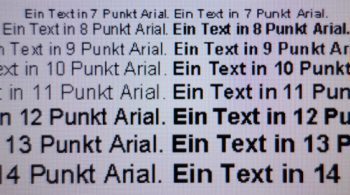

Eizo Ev2455 Bk Monitor Interpol 720
Eizo Ev2455 Bk Monitor Interpol 720 Text

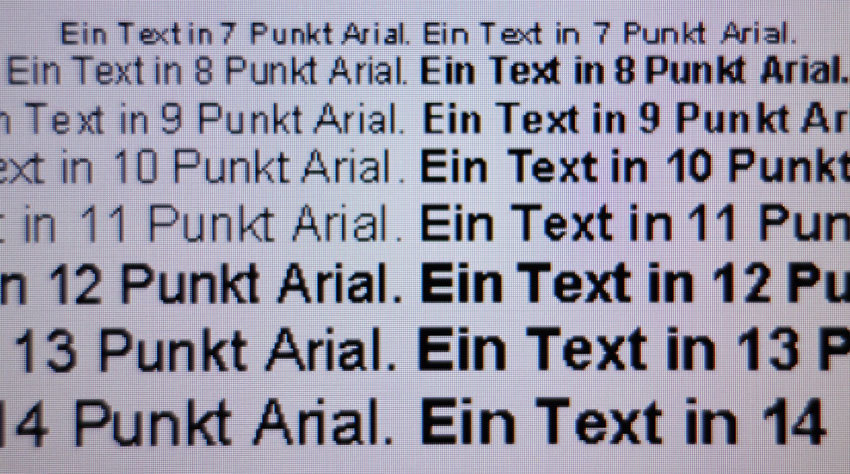

Interpolierte Darstellung mit korrektem Seitenverhältnis und Schärfe 3: 1.280 x 720 Pixel.

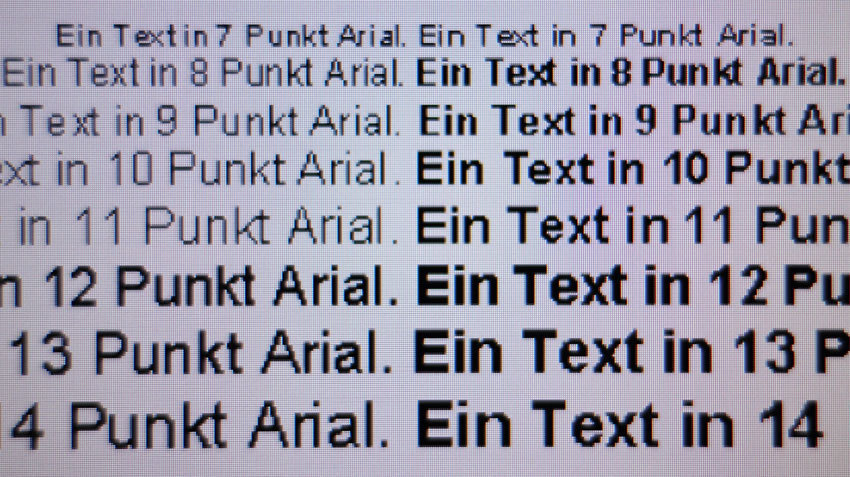

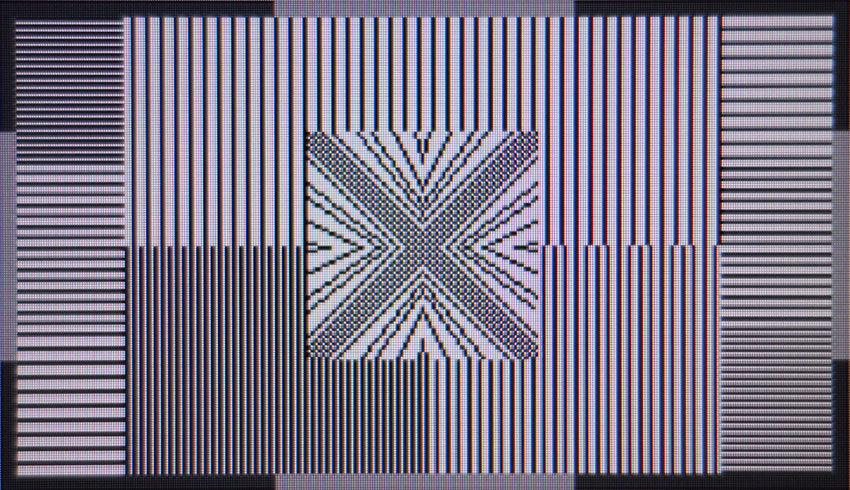

Eizo Ev2455 Bk Monitor Interpol 720 S5
Eizo Ev2455 Bk Monitor Interpol 720 S5 Text
Interpolierte Darstellung mit korrektem Seitenverhältnis und Schärfe 5: 1.280 x 720 Pixel.

Reaktionsverhalten

Den Eizo EV2455 haben wir in der nativen Auflösung bei 60 Hz am DisplayPort-Anschluss untersucht. Der Monitor wurde für die Messung auf die Werkseinstellung zurückgesetzt.

Bildaufbauzeit und Beschleunigungsverhalten

Die Bildaufbauzeit ermitteln wir für den Schwarz-Weiß-Wechsel und den besten Grau-zu-Grau-Wechsel. Zusätzlich nennen wir den Durchschnittswert für unsere 15 Messpunkte.

Im Datenblatt wird die typische Reaktionszeit mit 5 Millisekunde angeben. Der Eizo Monitor besitzt drei Reglerpositionen für seine Overdrive-Funktion: Aus, Standard und Verbessert. In der Werkseinstellung ist die Option Standard aktiviert.

Der Color-to-Color (CtC) Messwertgeht über die herkömmlichen Messungen von reinen monochromatischen Helligkeitssprüngen hinaus, schließlich sieht man am Bildschirm auch in aller Regel ein farbiges Bild. Bei dieser Messung wird deshalb die längste Zeitspanne gemessen, die der Monitor benötigt, um von einer Mischfarbe auf die andere zu wechseln und seine Helligkeit zu stabilisieren.

Verwendet werden die Mischfarben Cyan, Magenta und Gelb – jeweils mit 50 % Signalhelligkeit. Beim CtC-Farbwechsel schalten also nicht alle drei Subpixel eines Bildpunkts gleich, sondern es werden unterschiedliche Anstiegs- und Ausschwingzeiten miteinander kombiniert.

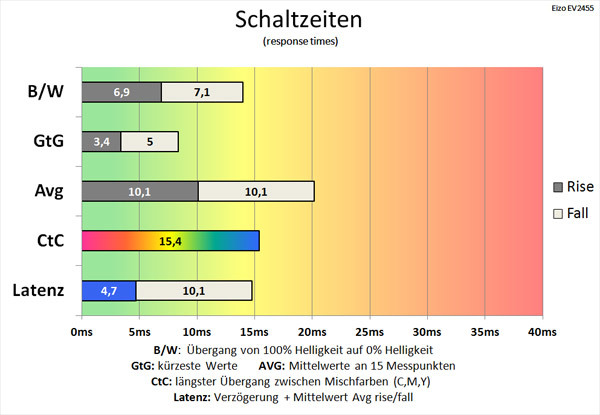

Overdrive „Aus“

Wir ermitteln den Schwarz-Weiß-Wechsel mit 14 Millisekunden und den schnellsten Grauwechsel mit 8,4 Millisekunden. Der Durchschnittswert für alle unsere 15 Messpunkte beträgt allerdings hohe 20,2 Millisekunden. Der CtC Wert ist mit 15,4 Millisekunden auch nicht sonderlich schnell. Der Helligkeitsverlauf (GtG 80-50%) ist neutral.

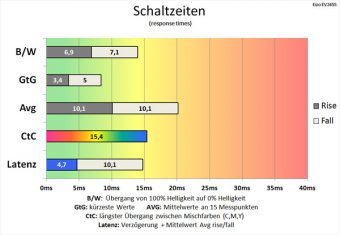

Eizo Ev2455 Bk Monitor Schaltzeiten Aus

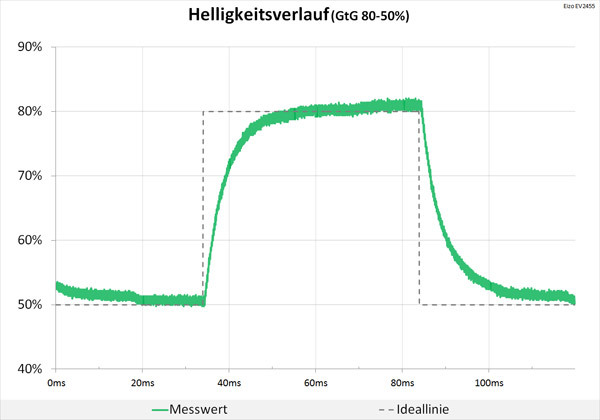

Eizo Ev2455 Bk Monitor Gtg Aus
Eine neutrale Abstimmung ohne Überschwinger bei mittleren Schaltzeiten.

Overdrive „Standard“

Mit dem Anschalten der Pixelbeschleunigung nimmt der Eizo EV2455 etwas an Fahrt auf. Der Schwarz-Weiß-Wechsel ist mit 15,7 Millisekunden aber sogar geringfügig langsamer. Der schnellste Grauwechsel liegt bei 9,2 Millisekunden und der Durchschnittswert für alle unsere 15 Messpunkte verbessert sich auf 14,3 Millisekunden. Der CtC Wert reduziert sich deutlich auf 9,6 Millisekunden. Der Helligkeitsverlauf ist weiterhin weitgehend neutral.

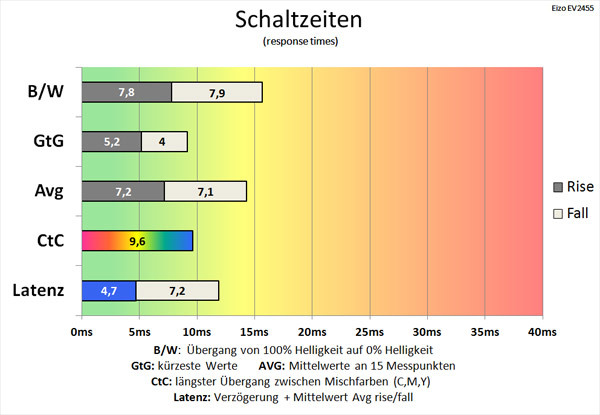

Eizo Ev2455 Bk Monitor Schaltzeiten Standard

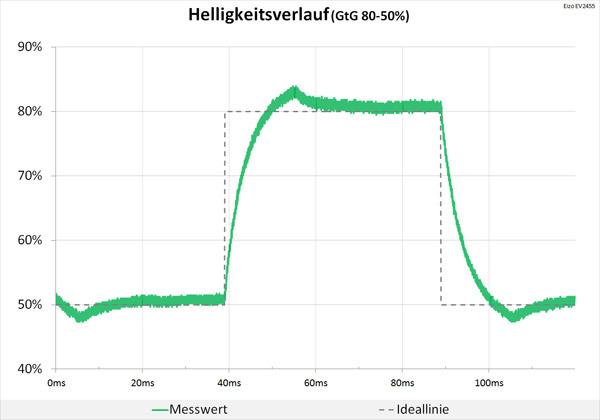

Eizo Ev2455 Bk Monitor Gtg Standard
Eine weitgehend neutrale Abstimmung mit minimalen Überschwingern.

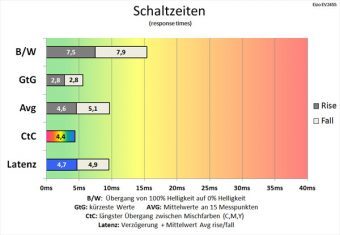

Overdrive „Verbessert“

Mit dem Anschalten der höchsten Beschleunigungsstufe erreicht der Eizo EV2455 nun den maximalen Speed. Der Schwarz-Weiß-Wechsel liegt allerdings weiterhin bei 15,4 Millisekunden, hier scheint der Overdrive nicht viel ausrichten zu können. Der schnellste Grauwechsel liegt bei 5,6 Millisekunden und der Durchschnittswert für alle unsere 15 Messpunkte erreicht 9,7 Millisekunden. Der CtC Wert sinkt auf hervorragende 4,4 Millisekunden. Der Helligkeitsverlauf zeigt jedoch kräftige Überschwinger, was Artefakte und Doppelkonturen zur Folge hat.

Wer mehr Wert auf Bildqualität legt, verwendet Overdrive „Standard“ und wem die Geschwindigkeit wichtiger ist, nimmt Overdrive „Verbessert“.

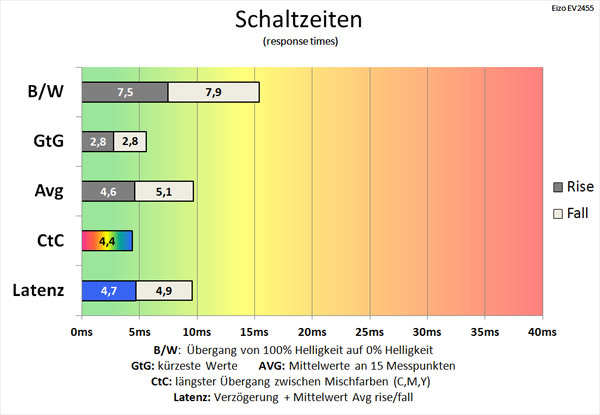

Eizo Ev2455 Bk Monitor Schaltzeiten Verbessert

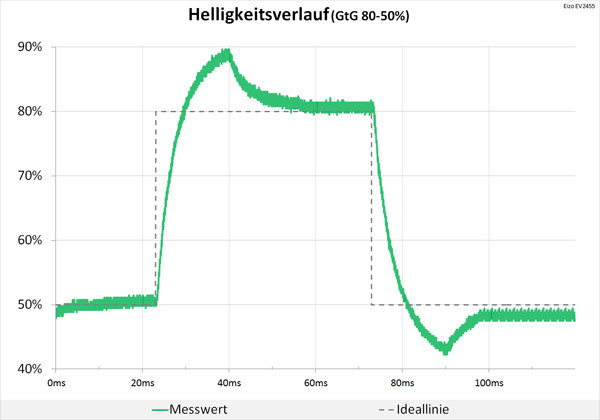

Eizo Ev2455 Bk Monitor Gtg Verbessert
Schnelle Schaltzeiten, aber auch hohe Überschwinger.
