Bildqualität und Signalverarbeitung

Allgemein

Eizo greift für den EV3237 auf ein 31,5 Zoll großes IPS-Panel mit W-LED-Hintergrundbeleuchtung zurück. Letztere basiert auf blauen LEDs mit gelber Fluoreszenzschicht. Das nach Passieren der Farbfilter verbleibende Emissionsspektrum des nun weißen Lichts limitiert den Farbumfang.

Erst Monitore mit deutlich schmalbandigerer Strahlungsverteilung gehen hier deutlich über sRGB hinaus. Die EcoView-Serie zielt allerdings auch gar nicht auf professionelle Bildretusche oder Proof-Simulationen ab. Mithin ist dieser Umstand also keine echte Einschränkung.

Eine 10-Bit-LUT zeichnet für die Anpassung des Eingangssignals verantwortlich. Die Ergebnisse können sich sehen lassen. Farbabrisse bleiben in allen Bildmodi aus, die Darstellung ist visuell und messtechnisch neutral. Aufgrund der soliden Ausgangslage sind nach einer Software-Kalibration meist nur geringe Korrekturen über die LUT der Grafikkarte notwendig. Das minimiert Präzisions- und Tonwertverluste. Signale mit 10 Bit pro Farbkanal werden leider nicht unterstützt.

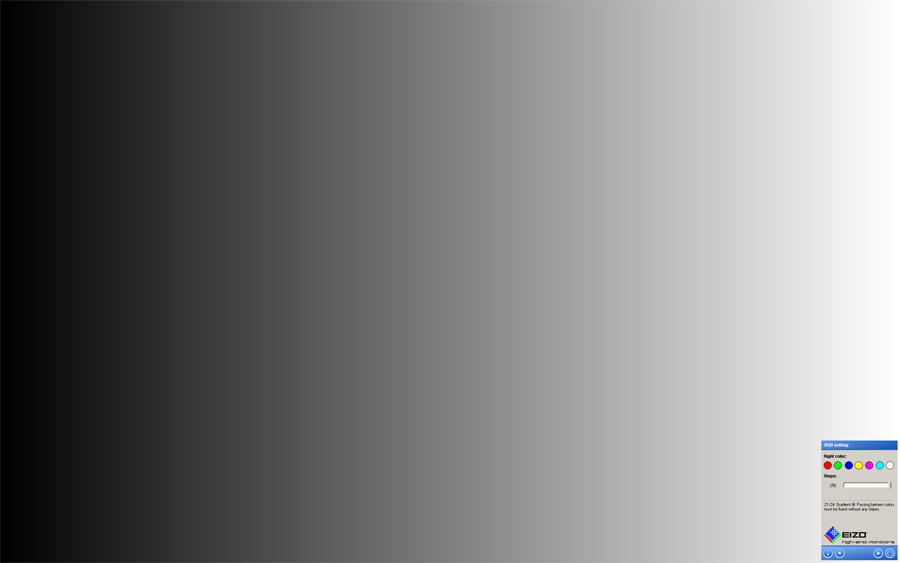

Eizo Ev3237 Bk Monitor Grauverlauf
Testbild, um Grauverläufe zu überprüfen

Die subjektive Bildqualität ist sehr gut. Der Eizo EV3237 überzeugt nicht nur durch seine hohe Auflösung, sondern auch durch seine neutrale und homogene Darstellung. Die Overdrive-Funktion agiert auf Wunsch sehr zurückhaltend – unschöne Bewegungsartefakte bleiben also aus. Auf der Habenseite können wir auch die hohe Blickwinkelstabilität verbuchen.

Coating

Die Oberflächenbeschichtung des Panels (Coating) hat auf die visuelle Beurteilung von Bildschärfe, Kontrast und Fremdlichtempfindlichkeit einen großen Einfluss. Wir untersuchen das Coating mit dem Mikroskop und zeigen die Oberfläche des Panels (vorderste Folie) in extremer Vergrößerung.

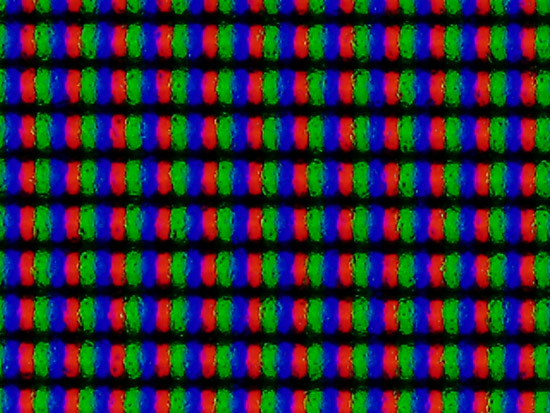

Eizo Ev3237 Bk Monitor Coating

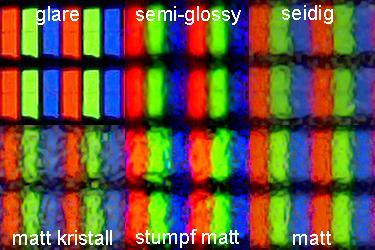

Eizo Ev3237 Bk Monitor Refcoat

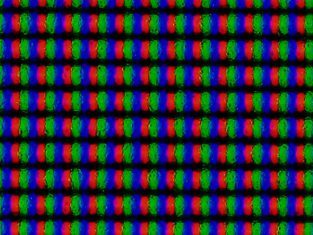

Das Coating des Eizo EV3237 (linkes Foto).nn

Ein mikroskopischer Blick auf die Subpixel, mit Fokus auf die Bildschirmoberfläche: Der Eizo EV3237 besitzt eine stumpf-matte Oberfläche mit mikroskopisch sichtbaren Vertiefungen zur Diffusion. Starke Körnungs- beziehungsweise Glitzereffekte bleiben damit aus.

4K im Alltagsbetrieb

Im Gegensatz zu frühen Ultra-HD-Monitoren kann der Eizo EV3237 in seiner nativen Auflösung von 3.840 x 2.160 Pixeln mit vollen 60 Hz im SST-Modus (Single-Stream-Transport) betrieben werden. Damit handelt es sich nun auch aus Sicht der Grafikkarte um einen Monitor. Im MST-Modus (Multi-Stream-Transport) werden logischerweise dagegen zwei Monitore mit halbierter horizontaler Auflösung angesteuert – eine zumindest potenzielle Problemquelle.

Die Verbindung per DVI oder HDMI ist in voller Auflösung auf 30 Hz beschränkt. Schon das simple Interagieren auf dem Desktop unterliegt dann starken Einschränkungen: Mauszeiger und Fensterinhalte ruckeln sichtbar über den Schirm. Abhilfe kann in diesem Fall eine Splitscreen-Konfiguration mit zwei nebeneinanderliegenden Halbbildern schaffen. Beide Hälften sollten dann im Spanning-Modus der Grafikkarte mit jeweils 1.920 x 2.160 Pixeln angesteuert werden.

Von der hohen Pixeldichte profitiert vor allem die Schriftdarstellung. Mit der in den Anzeigeeinstellungen von Windows veränderbaren dpi-Standardeinstellung von 100 % werden Symbole und Schriften freilich sehr klein dargestellt. Das Arbeiten kann so, abhängig von Benutzer und Sichtabstand, recht anstrengend sein – auch wenn viel Platz auf dem Desktop garantiert ist.

Einen guten Kompromiss stellt die Einstellung „125 %“ dar. Sie legt rechnerisch einen Bildschirm mit 120 ppi zugrunde. Unter Windows 8.1 kann die Skalierung geräteindividuell definiert werden. Die Darstellung verschiedener Bildschirme im Parallelbetrieb lässt sich so bequem angleichen. Wie gut die UI-Skalierung funktioniert, ist am Ende aber von den konkreten Anwendungen abhängig.

Interpolation

Die Skalierung unserer Testsignale gelingt dem Eizo EV3237 gut. Mit Super Resolution steht ein zweistufiger Filter zur Hervorhebung von Objektkanten zur Verfügung, der naturgemäß aber auch schnell störende Doppelkonturen produziert. Wir empfehlen allenfalls die Verwendung der niedrigsten Einstellung (Low).

Während einer Zuspielung über DVI- oder DisplayPort-Eingänge wird jedes unterstützte Signal mit quadratischem Pixelseitenverhältnis auf Wunsch verzerrungsfrei dargestellt. Die gleichlautende Einstellung (Aspect Ratio) für den HDMI-Eingang unterstellt ein Seitenverhältnis von 4:3. Das ist sinnvoll.

Signal Verzerrungsfreie, maximal flächenfüllende Wiedergabe Unskalierte Wiedergabe
SD (16:9 – anamorph) Ja Nicht sinnvoll
SD (4:3) Ja Nicht sinnvoll
HD (1080p) Ja Ja
HD (720p) Ja Ja
PC (5:4) Ja Ja
PC (4:3) Ja Ja
PC (16:10) Ja Ja
PC (16:9) Ja Ja

Die folgenden Bilder geben einen groben Eindruck über die Qualität der Skalierung wieder. Der Abstand der Kamera zum Bildschirm ist stets identisch und es wird immer seitengerecht auf Vollbild skaliert.

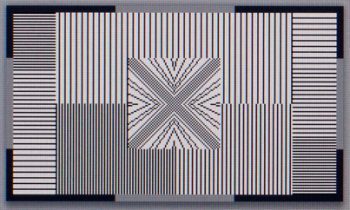

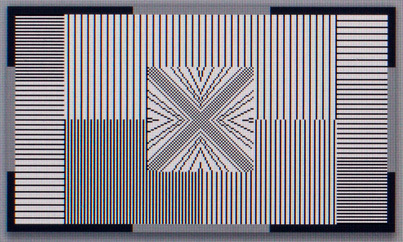

Eizo Ev3237 Bk Monitor Scaler2160
Eizo Ev3237 Bk Monitor Scaler1440
Links: Auflösung 3.840 x 2.160; rechts: Auflösung 2.560 x 1.440.

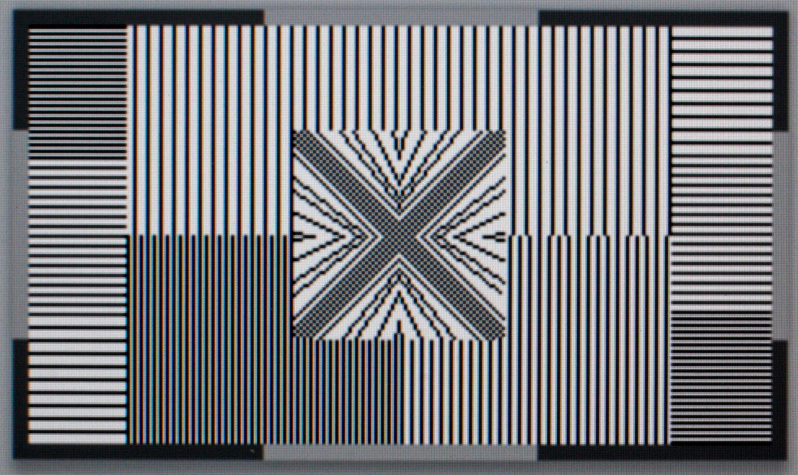

Eizo Ev3237 Bk Monitor Scaler1080
Eizo Ev3237 Bk Monitor Scaler1024
Links: Auflösung 1.920 x 1.080; rechts: Auflösung 1.280 x 1.024.

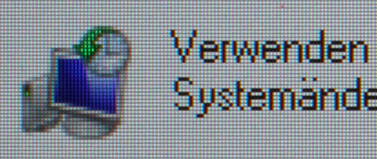

Eizo Ev3237 Bk Monitor Scaler Text2160
Links: Auflösung 3.840 x 2.160; rechts: Auflösung 2.560 x 1.440.

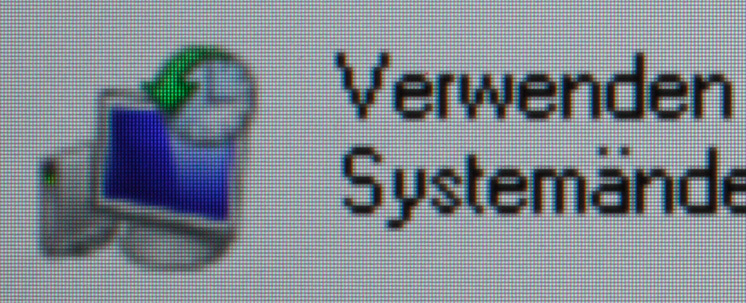

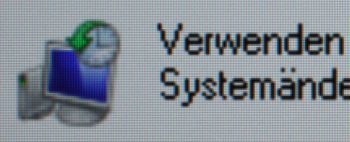

Eizo Ev3237 Bk Monitor Scaler Text1080
Eizo Ev3237 Bk Monitor Scaler Text1024
Links: Auflösung 1.920 x 1.080; rechts: Auflösung 1.280 x 1.024.

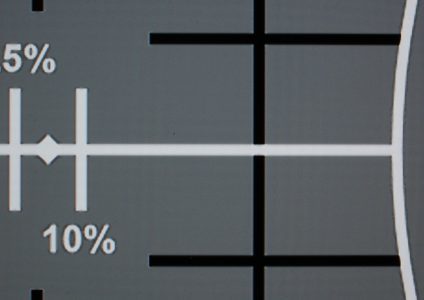

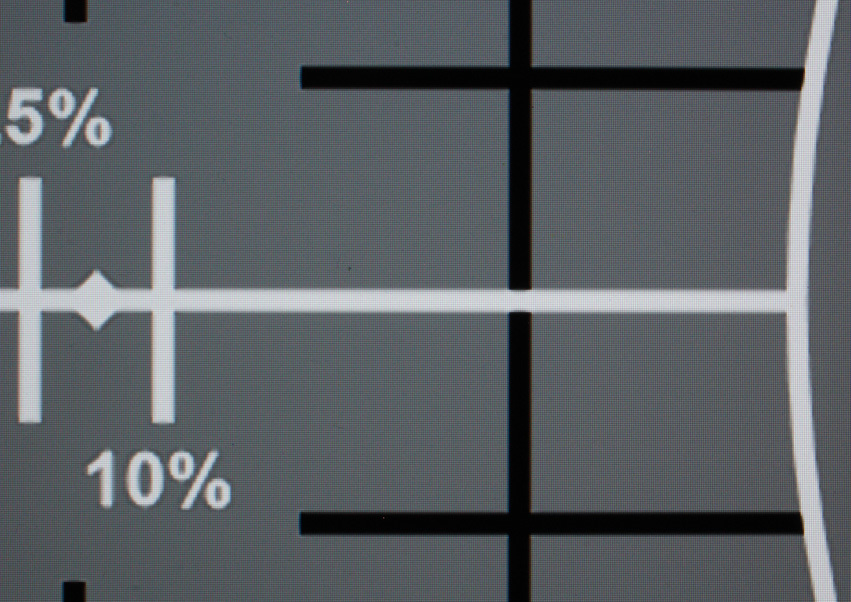

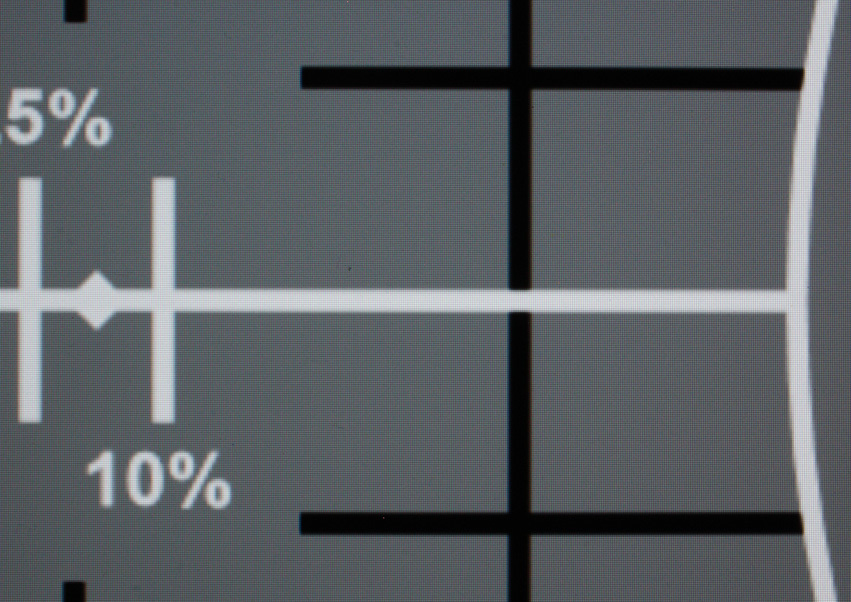

Super Resolution (1.920 x 1.080):

Eizo Ev3237 Bk Monitor Schaerfe1
Eizo Ev3237 Bk Monitor Schaerfe2

Eizo Ev3237 Bk Monitor Schaerfe3
Oben links: Off; oben rechts: Low; unten: Standard

Juddertest

Um die vom Eizo EV3237 unterstützten Frequenzen und Wiedergabeeigenschaften zu testen, haben wir ihn an einen Videoprozessor angeschlossen. Der iScan VP50 bietet unter anderem variable Ausgabefrequenzen und ein Testmuster in Form eines durch das Bild laufenden Balkens an, mit dem ein einfacher Judder-Test durchgeführt werden kann. Die Auflösung beträgt 1.920 x 1.080 Pixel.

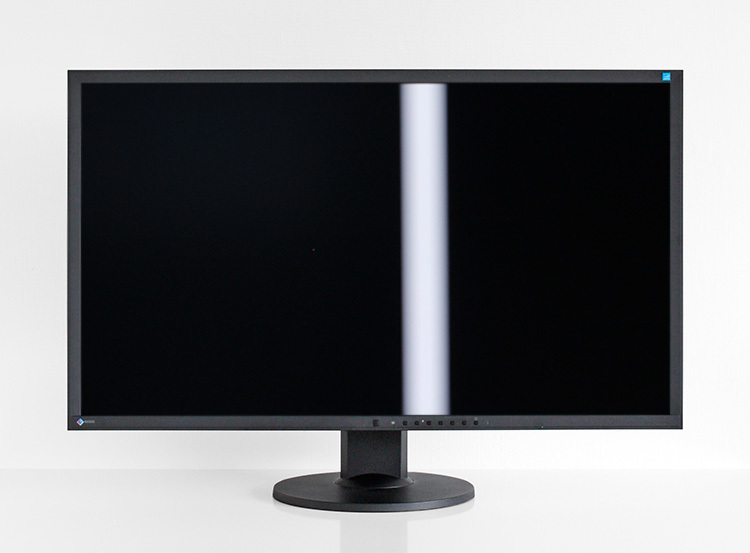

Eizo Ev3237 Bk Monitor Judder
Juddertest am Eizo EV3237.

Die Spannbreite der unterstützten Vertikalfrequenzen ist relativ gering. Eine Darstellung gelingt bei 60 Hz und 30 Hz und ist dann jeweils frei von Mikrorucklern.

Deinterlacing

Der Eizo EV3237 verbaut keinen Deinterlacer. Entsprechende Tests entfallen.

Signalpegel und Farbmodell

Der Eizo EV3237 verarbeitet digitale RGB- und YCbCr-Signale. Eine Anpassung des Dynamikbereichs ist während der Zuspielung via DisplayPort und HDMI über die Einstellung Range Extension möglich.

Nach Aktivierung wird ein Videosignal ohne btb- und wtw-Anteile (Videolevel; Tonwertumfang bei 8 Bit Präzision: 16-235) unterstellt. Im anderen Fall werden Signale korrekt verarbeitet, die den vollen Dynamikumfang ausnutzen (PC-Level; Tonwertumfang bei 8 Bit Präzision: 0-255).

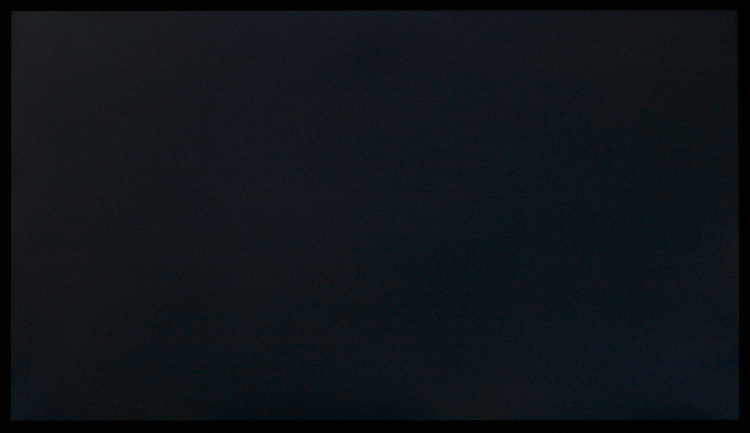

Ausleuchtung

Die Ausleuchtung unseres Testgerätes ist sehr gut. Auch bei maximaler Helligkeit und Aufnahmen mit langer Belichtungszeit sind nur minimale Unregelmäßigkeiten auszumachen.

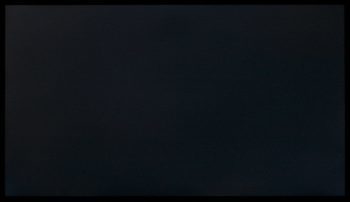

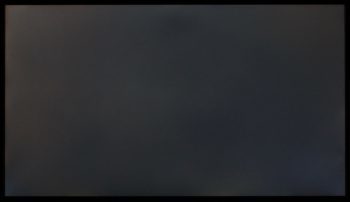

Eizo Ev3237 Bk Monitor Ausleuchtung1
Eizo Ev3237 Bk Monitor Ausleuchtung2

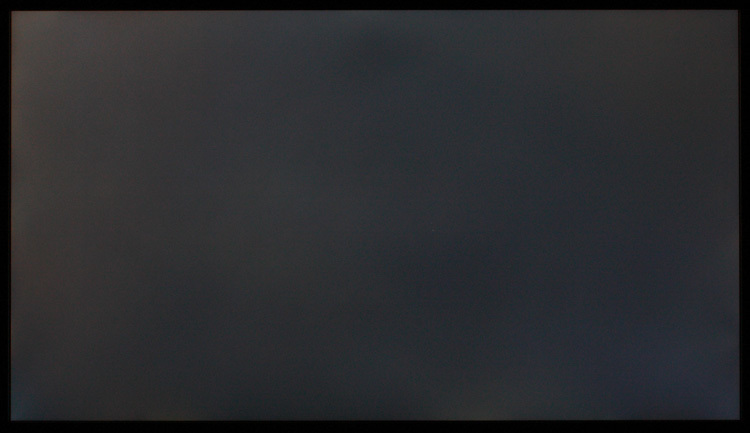

Ausleuchtung des Monitors bei kurzer Belichtungszeit (links) und langer Belichtungszeit (rechts).
