Juddertest

Um die vom NEC PA272W unterstützten Frequenzen und Wiedergabeeigenschaften zu testen, haben wir ihn an einen Videoprozessor angeschlossen.

Der iScan VP50 bietet unter anderem variable Ausgabefrequenzen und ein Testmuster in Form eines durch das Bild laufenden Balkens an, mit dem ein einfacher Juddertest durchgeführt werden kann. Die Auflösung beträgt 1920 x 1080 Pixel.

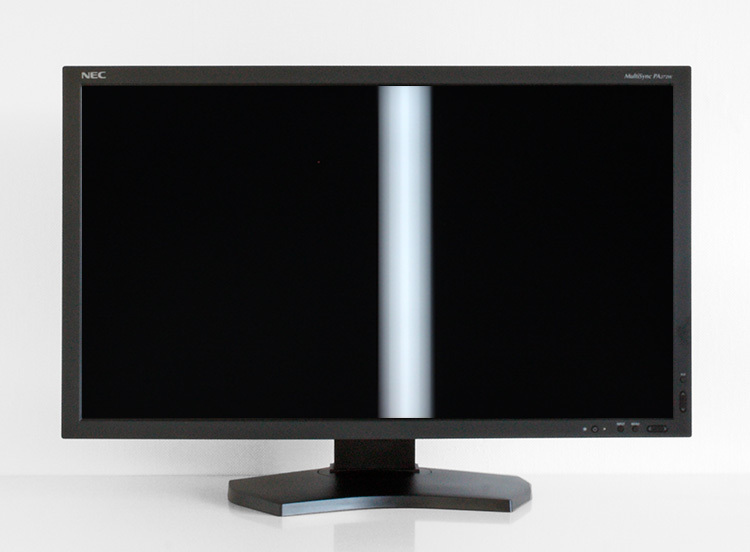

Nec Pa272w Bk Monitor Judder
Juddertest am NEC PA272W.

Signale mit 24 Hz und 48 Hz werden nicht unterstützt. Die Wiedergabe bei einer Frequenz von 50 Hz gelingt, ist aber nicht frei von Mikrorucklern. Gleiches gilt für Zuspielungen mit 72 Hz und 75 Hz. Signale mit 60 Hz werden natürlich einwandfrei dargestellt.

Deinterlacing

Ein Deinterlacer ist nicht verbaut. Entsprechend kann nicht in Halbbildern zugespielt werden.

Signalpegel und Farbmodell

Der NEC PA272W verarbeitet digitale RGB-Signale, die den vollen Dynamikbereich nutzen (PC-Level, Tonwertumfang bei 8bit Präzision: 0-255).

Eine für Videodaten meist notwendige Anpassung des Dynamikbereichs ist während der Zuspielung via HDMI möglich. Mit der Einstellung EXPAND wird das Signal gespreizt.

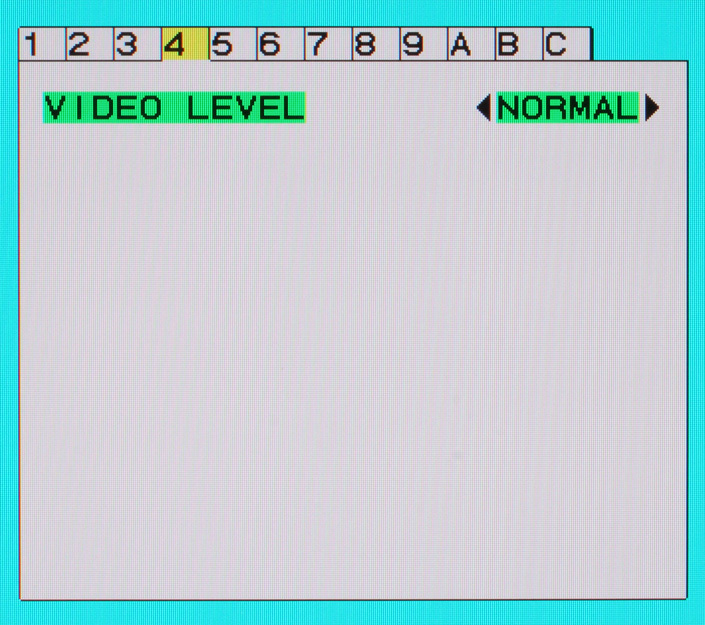

Nec Pa272w Bk Monitor Osd12

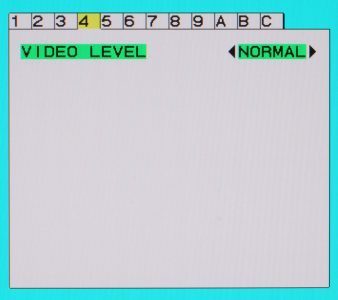

Anpassung des Signalpegels (HDMI).

Ausleuchtung

Die Ausleuchtung unseres Testgerätes ist gut. Wir können nur kleinere Unregelmäßigkeiten zu den Rändern hin ausmachen. Darüber hinaus sind – bis auf blickwinkelbedingte Inhomogenitäten – keine störenden Aufhellungen vorhanden.

Nec Pa272w Bk Monitor Ausleuchtung1
Nec Pa272w Bk Monitor Ausleuchtung2

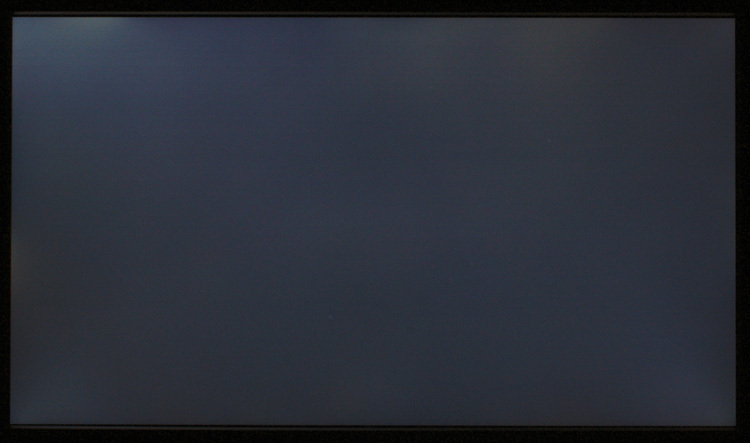

Ausleuchtung des Monitors bei kurzer Belichtungszeit (links) und langer Belichtungszeit (rechts).

Bildhomogenität

Wir untersuchen die Bildhomogenität anhand von vier Testbildern (Weiß, Neutraltöne mit 75%, 50%, 25% Helligkeit), die wir an 15 Punkten vermessen. Daraus resultieren die gemittelte Helligkeitsabweichung in Prozent und das ebenfalls gemittelte DeltaC (d.h. die Buntheitsdifferenz) in Bezug auf den jeweils zentral gemessenen Wert.

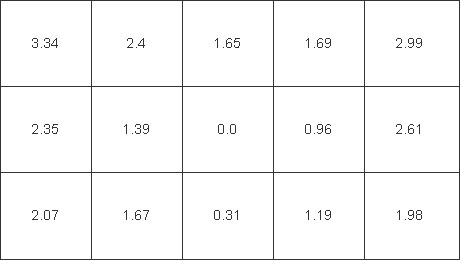

Nec Pa272w Bk Monitor Homogenitaet1
Nec Pa272w Bk Monitor Homogenitaet2

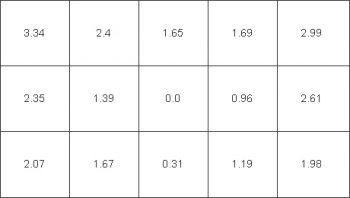

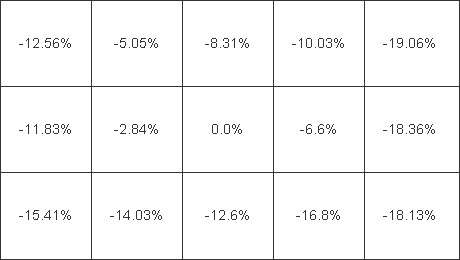

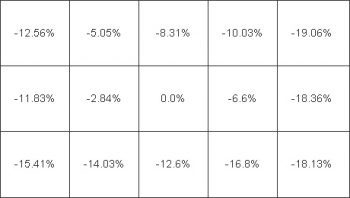

An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild: Prozent) und Farbreinheit (rechtes Bild: DeltaC) überprüft – ColorComp aus.

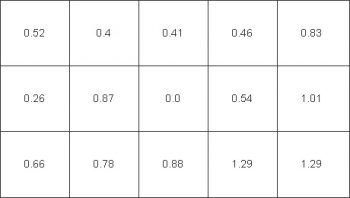

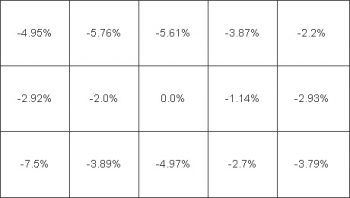

Nec Pa272w Bk Monitor Homogenitaet3
Nec Pa272w Bk Monitor Homogenitaet4

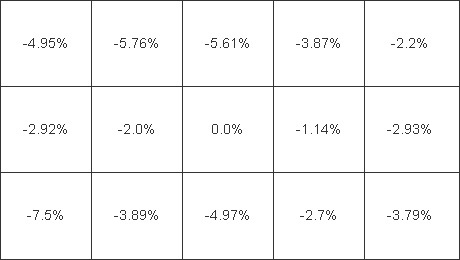

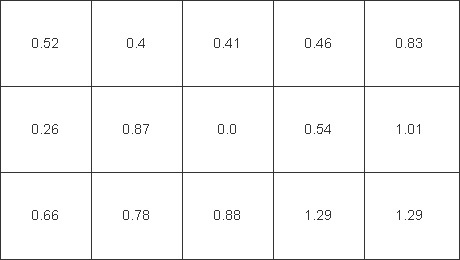

An 15 Messpunkten wurden Helligkeitsverteilung (linkes Bild: Prozent) und Farbreinheit (rechtes Bild: DeltaC) überprüft – ColorComp Stufe 5.

Die Flächenhomogenität ist nach Aktivierung von ColorComp (höchste Stufe) hervorragend. Größere Helligkeits- und Farbabweichungen sind über die Fläche weder messtechnisch noch visuell auszumachen. Mit deaktivierter Funktion wäre das Resultat nur befriedigend.

Helligkeit, Schwarzwert, Kontrast

Die Messungen werden nach einer Kalibration auf D65 als Weißpunkt durchgeführt. Sofern möglich, werden alle dynamischen Regelungen deaktiviert. Aufgrund der notwendigen Anpassungen fallen die Ergebnisse geringer aus als bei Durchführung der Testreihe mit nativem Weißpunkt.

Das Messfenster wird nicht von einem schwarzen Rand umgeben. Die Werte können daher eher mit dem ANSI-Kontrast verglichen werden und geben Realweltsituationen deutlich besser wieder als Messungen von flächigem Weiß- und Schwarzbild.

Nec Pa272w Bk Monitor Kontrastverlauf1
Nec Pa272w Bk Monitor Kontrastverlauf2

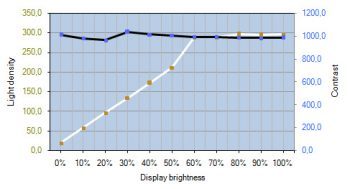

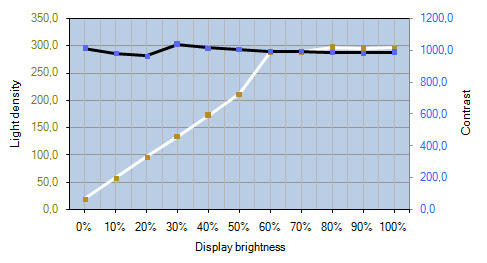

Helligkeits- und Kontrastverlauf des NEC PA272W – Bildmodus Full, D65 (links: ColorComp aus; rechts: ColorComp Stufe 5).

Mit nativem Weißpunkt erreichen wir im Maximum gut 330 cd/m². Das liegt im Bereich der Werksangabe von 340 cd/m².

Die Einstellwerte reichen bis 400 cd/m². Daher ergibt sich im oberen Helligkeitsbereich keine Veränderung der Leuchtdichte mehr. Aufgrund von Verschiebungen des Schwarzwertes abhängig vom Weißpunkt haben wir ihn für die verschieden Einstellungen ebenfalls separat aufgeführt.

Leuchtdichte Weiß (Bildmodus Full, ColorComp Stufe 5):

Helligkeit Nativ D65 5800K D50
100% 334,4 cd/m² 295,9 cd/m² 274,4 cd/m² 245,8 cd/m²
50% 212,6 cd/m²
0% 20,3 cd/m²

Leuchtdichte Schwarz (Bildmodus Full, ColorComp Stufe 5):

Helligkeit Nativ D65 5800K D50
100% 0,33 cd/m² 0,30 cd/m² 0,28 cd/m² 0,25 cd/m²
50% 0,29 cd/m²
0% 0,03 cd/m²



Ohne ColorComp liegt das Kontrastverhältnis bei rund 1000:1 (unwesentlich höher mit nativem Weißpunkt) für alle Leuchtdichten. Die Helligkeit wird dementsprechend ausschließlich über die Intensität der Hintergrundbeleuchtung reguliert.

Mit ColorComp wird durch Anpassungen einzelner Segmente der Weißpegel insgesamt reduziert. Im Arbeitsbereich der höchsten Stufe 5 – von etwa 20 cd/m² bis 200 cd/m² – sinkt das Kontrastverhältnis auf knapp 750:1.

Kann die gewünschte Leuchtdichte nicht erreicht werden, wird die Flächenhomogenitätsverbesserung schrittweise bis zu ihrer Abschaltung reduziert. Der zugeordnete Zahlenwert im OSD färbt sich magenta.

Blickwinkel

Die Werksangabe für den maximalen Blickwinkel liegt bei 178 Grad in der Horizontalen und Vertikalen. Die Angaben beruhen auf einem Restkontrast von 10:1. Das sind die für moderne IPS- und VA-Panels typischen Werte. Allerdings werden weitere farbmetrische Veränderungen nicht oder nur unzureichend in die Angabe einbezogen.

Nec Pa272w Bk Monitor Blickwinkel

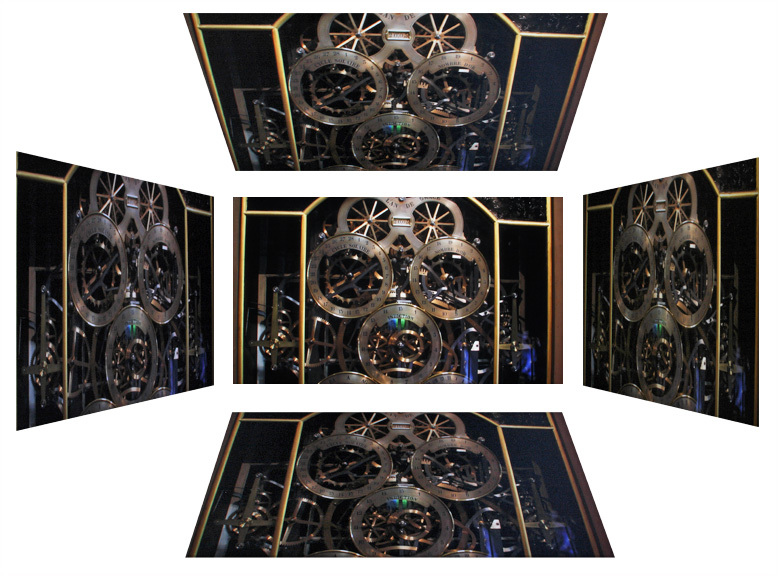

Blickwinkel des NEC PA272W.

Sein AH-IPS Panel beschert dem NEC PA272W eine ausgezeichnete Blickwinkelstabilität. Geringe Farbton- und Gradationsveränderungen erlauben farbkritische Arbeiten über große Flächen. Mit zunehmenden Winkel wird das Bild insgesamt flauer, die Helligkeit des Schwarzpunktes steigt. Abhängig vom Sitzabstand tritt dieser Effekt auch bei frontaler Betrachtung zu den Rändern hin auf.

Diese technologiebedingte Schwäche kann derzeit nur durch das Aufbringen spezieller Polarisationsfolien abgeschwächt werden. Leider stellt LG eine bekannte Variante (A-TW) schon seit geraumer Zeit nicht mehr her.

Nec Pa272w Bk Monitor Blickwinkel2
Sichtbare Aufhellungen bei seitlicher Betrachtung.
